La fibra óptica ha revolucionado la forma en que transmitimos información, ofreciendo velocidades y capacidades sin precedentes en comparación con los cables eléctricos tradicionales. Dentro de este campo, las fibras ópticas monomodo (SMF) y multimodo (MMF) presentan características distintivas que las hacen adecuadas para diferentes aplicaciones. Este artículo profundiza en las fibras monomodo, examinando su construcción, la influencia del color en su identificación, su excepcional capacidad para la transmisión a larga distancia y los factores que determinan su rendimiento.
Fundamentos de la Fibra Óptica

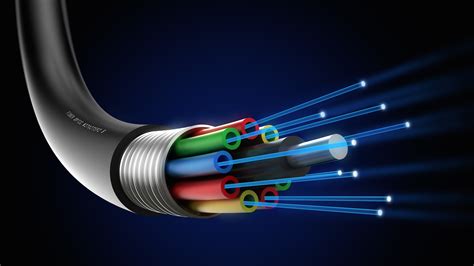

La fibra óptica es esencialmente un hilo flexible y transparente, fabricado típicamente de vidrio (sílice) o plástico, con un diámetro apenas superior al de un cabello humano. Su función primordial es actuar como una guía de ondas, permitiendo la transmisión de luz a través de distancias considerables y a velocidades de datos muy elevadas. Este principio se basa en la reflexión interna total, donde la luz, al incidir en la interfaz entre el núcleo de la fibra y el revestimiento circundante (que posee un índice de refracción menor), se refleja completamente hacia el interior del núcleo.
Las fibras se clasifican principalmente en dos tipos: multimodo y monomodo. Las fibras multimodo, con un núcleo de mayor diámetro, permiten la propagación de múltiples caminos de luz (modos) simultáneamente. Por otro lado, las fibras monomodo están diseñadas para permitir la propagación de un único modo de luz, lo que elimina o minimiza significativamente la distorsión de la señal.
La Fibra Óptica Monomodo: Un Camino Único para la Luz
La fibra óptica monomodo (SMF) se caracteriza por su núcleo de diámetro extremadamente reducido, típicamente entre 8 y 10 micrómetros (µm). Este pequeño diámetro es crucial, ya que fuerza a la luz a viajar por un único camino o modo. Esta singularidad en la propagación de la luz es la que confiere a las fibras monomodo sus sobresalientes características de rendimiento, especialmente en términos de distancia y ancho de banda.
El diámetro del núcleo de la fibra monomodo es significativamente menor que el de la fibra multimodo, que suele ser de 50 µm o 62.5 µm. Mientras que las fibras multimodo pueden "recolectar" más luz y simplificar las conexiones debido a su núcleo más grande, el núcleo estrecho de la fibra monomodo es fundamental para evitar la dispersión modal, un fenómeno que limita la distancia y la velocidad en las fibras multimodo.
Distancia: La Gran Ventaja de la Fibra Monomodo
Una de las diferencias más notables entre la fibra monomodo y la multimodo radica en la distancia de transmisión que pueden soportar. La fibra monomodo es la opción predilecta para aplicaciones de larga distancia. Gracias a su capacidad para transmitir un solo modo de luz, la atenuación de la señal y la distorsión son mínimas, permitiendo que la luz viaje cientos, e incluso miles, de kilómetros antes de requerir regeneración.
Históricamente, las fibras presentaban pérdidas significativas, del orden de 100 dB/km. Sin embargo, los avances tecnológicos, impulsados por la investigación de pioneros como Charles K. Kao y George Hockham, han reducido drásticamente estas pérdidas. Hoy en día, las fibras monomodo pueden alcanzar distancias impresionantes, con señales que pueden viajar hasta 200 kilómetros antes de debilitarse hasta ser indetectables, y con la ayuda de amplificadores ópticos, esta distancia puede extenderse considerablemente. Los enlaces transoceánicos, como el TAT-8, que comenzó a operar en 1988, utilizaron fibras tan transparentes que los amplificadores se podían colocar a distancias de más de 64 kilómetros, demostrando la viabilidad de la transmisión a gran escala.
En contraste, la fibra multimodo está diseñada para distancias más cortas. La distancia máxima de transmisión de un cable de fibra multimodo típico es de aproximadamente 550 metros (m) a una velocidad de 10 Gb/s. Aunque puede transmitir a distancias más largas, esto se logra a expensas de velocidades de datos más bajas, como 2 km a 100 Mb/s. Las fibras multimodo OM3, OM4 y OM5 han mejorado estas capacidades, permitiendo velocidades más altas en distancias de hasta 400 metros, pero siguen siendo limitadas en comparación con la fibra monomodo para aplicaciones de ultra larga distancia.
El Papel del Color en la Identificación de la Fibra
La identificación clara de los diferentes tipos de cables de fibra óptica es crucial para una instalación y mantenimiento eficientes. El color de la cubierta exterior del cable actúa como un identificador visual estandarizado. Según la definición estándar TIA-598C, ampliamente utilizada en la industria, los cables de fibra monomodo se recubren típicamente con una cubierta exterior de color amarillo.
Por el contrario, los cables de fibra multimodo suelen presentar cubiertas de color naranja (para tipos como OM1, OM2, OM3) o aguamarina (para OM4 y OM5). Esta convención de colores permite a los técnicos distinguir rápidamente entre fibra monomodo y multimodo, así como identificar diferentes categorías dentro de la fibra multimodo, sin necesidad de realizar pruebas adicionales. Esta estandarización minimiza errores y acelera los procesos de instalación y reparación.
Es importante notar que, si bien el estándar TIA/EIA-598-C es el más común, existen otras normativas como la IEC 60304, utilizada en Europa, que puede presentar ligeras variaciones en la asignación de colores. Sin embargo, el propósito fundamental de la codificación por colores sigue siendo el mismo: facilitar la identificación y el manejo de los diferentes tipos de fibra.
Construcción y Materiales
La fabricación de fibras ópticas es un proceso complejo que ha evolucionado significativamente a lo largo del tiempo. Originalmente, las fibras se fabricaban con técnicas que resultaban en materiales impuros y con altas pérdidas de señal. Los avances clave incluyeron el desarrollo de métodos para producir vidrio de sílice puro, libre de impurezas metálicas que absorbieran la luz.
Uno de los métodos industriales para la fabricación de la preforma (la "barra" de vidrio a partir de la cual se estira la fibra) es el método M.C.V.D. (Chemical Vapor Deposition Modificado). En este proceso, se utiliza un tubo de cuarzo puro como base, y se depositan en su interior capas concéntricas de dióxido de silicio y aditivos dopantes. Mediante un quemador que se desplaza a lo largo del tubo giratorio, se funden y sintetizan estas capas para formar el núcleo de la fibra. Posteriormente, el tubo se colapsa a temperaturas más altas para formar un cilindro sólido, la preforma.
Otros métodos, como el proceso Sol-Gel o el VAD (Chemical Vapor Deposition Axial), también se utilizan para crear preformas con diferentes características y eficiencias. Independientemente de la técnica de preforma, el proceso de estiramiento es común a todos. La preforma se calienta en un horno y se estira bajo tensión controlada para obtener el diámetro deseado de la fibra. Durante este estiramiento, se aplica un recubrimiento protector, generalmente un polímero, que proporciona resistencia mecánica y protege la fibra de la contaminación y las microfisuras.
Aplicaciones y Ventajas
La fibra óptica monomodo es la columna vertebral de las redes de telecomunicaciones modernas, permitiendo la transmisión de datos a alta velocidad a través de largas distancias. Sus aplicaciones abarcan desde enlaces interurbanos y transoceánicos hasta la conexión de centros de datos y redes de acceso de banda ancha.
Las ventajas de la fibra óptica, y en particular de la monomodo, son numerosas:
- Alta Velocidad y Ancho de Banda: Permite transmitir grandes volúmenes de datos a velocidades muy elevadas.
- Larga Distancia: Capaz de transmitir señales a distancias mucho mayores que el cobre, con menor atenuación.
- Inmunidad a Interferencias Electromagnéticas: Al transmitir luz, es inmune al ruido eléctrico, lo que la hace ideal para entornos industriales o sensibles.
- Seguridad: Las emisiones de luz son difíciles de interceptar sin interrumpir la señal, y no emiten señales eléctricas que puedan ser captadas.
- Tamaño y Peso Reducidos: Los cables de fibra óptica son significativamente más delgados y ligeros que los cables de cobre de capacidad comparable, lo que facilita la instalación y el despliegue.
La historia de la fibra óptica
Comparativa con la Fibra Multimodo
Si bien la fibra monomodo destaca en aplicaciones de larga distancia, la fibra multimodo sigue siendo valiosa para enlaces de corta distancia, como dentro de un edificio o en un centro de datos. La elección entre monomodo y multimodo depende de varios factores, siendo la distancia el más determinante.
| Característica | Fibra Monomodo (SMF) | Fibra Multimodo (MMF) |
|---|---|---|
| Diámetro del Núcleo | 8-10 µm | 50 µm o 62.5 µm |
| Modos de Luz | Un solo modo | Múltiples modos |
| Distancia Típica | Muy larga (hasta 200 km sin regeneración) | Corta (hasta 550 m a 10 Gb/s, más para menores velocidades) |
| Ancho de Banda | Teóricamente ilimitado | Limitado por la dispersión modal |
| Fuente de Luz | Láser (más costoso) | LED o VCSEL (más económico) |
| Costo del Cable | Generalmente menor | Generalmente mayor |
| Costo del Transceptor | Más alto | Más bajo |
| Color de Cubierta | Amarillo | Naranja o Aguamarina |
| Aplicaciones | Telecomunicaciones de larga distancia, Backbone redes | Redes locales (LAN), Centros de datos, Conexiones cortas |
En términos de costos, la fibra monomodo suele ser más económica en cuanto al cable en sí. Sin embargo, los transceptores (dispositivos que convierten señales eléctricas en ópticas y viceversa) para fibra monomodo son considerablemente más caros que los de fibra multimodo, debido a la necesidad de láseres de alta precisión. A pesar de esto, para redes que requieren escalabilidad a altas velocidades y largas distancias, la fibra monomodo representa una inversión más rentable a largo plazo.
Tipos de Fibra Monomodo y Multimodo
Dentro de las categorías monomodo y multimodo, existen diferentes clasificaciones que indican sus capacidades y aplicaciones específicas:
Fibras Monomodo:
- OS1: Diseñada principalmente para aplicaciones interiores, como la conexión entre edificios dentro de un campus.
- OS2: Optimizada para aplicaciones exteriores y de larga distancia, ofreciendo mayor transparencia y menor atenuación. La designación "OS" indica un núcleo monomodo destinado a largas distancias.
Fibras Multimodo:
- OM1: Formato antiguo con un diámetro de núcleo de 62.5 µm. Generalmente de color naranja.
- OM2: Diámetro de núcleo de 50 µm. También de color naranja.
- OM3: Optimizado para láser, utilizando láseres para emitir luz, lo que mejora la fuerza de la señal y reduce la atenuación. Generalmente de color aguamarina.
- OM4: Una versión mejorada de OM3, ofreciendo mayor rendimiento. También de color aguamarina.
- OM5: La versión más reciente, capaz de transmitir 4 longitudes de onda de luz por el mismo cable, aumentando significativamente el rendimiento.
La denominación "OM" se refiere a "Multimodo Óptico" y especifica las características de rendimiento del cable.
Conclusión
Las fibras ópticas monomodo son una tecnología fundamental en la infraestructura de comunicaciones moderna. Su capacidad para transmitir luz por un único camino las dota de un rendimiento excepcional en términos de distancia y velocidad, superando con creces a las fibras multimodo para aplicaciones de larga distancia. El color de su cubierta, típicamente amarillo, facilita su identificación, mientras que la continua evolución de sus materiales y técnicas de fabricación asegura que sigan siendo la opción preferida para las redes de alta capacidad del futuro. Desde los primeros experimentos de Jean-Daniel Colladon y John Tyndall hasta los modernos enlaces transoceánicos, la fibra óptica monomodo ha demostrado ser un pilar indispensable para la conectividad global.
