La comunicación entre sistemas de automatización de edificios como KNX y protocolos industriales como Modbus sobre RS485 es fundamental para la creación de entornos inteligentes verdaderamente integrados. Esta interconexión permite que dispositivos de diferentes fabricantes y propósitos colaboren de manera fluida, desde la gestión de la climatización hasta la monitorización de la seguridad. Comprender los principios de RS485 y cómo se integra con KNX es clave para el diseño e implementación de sistemas robustos y escalables.
El Nacimiento y la Evolución de Modbus sobre RS485
En 1979 nació Modbus, un protocolo estándar, abierto y universal. Las especificaciones de este protocolo son mantenidas y actualizadas por modbus.org, una asociación global que asegura la interoperabilidad entre distintos fabricantes. RS485 es la opción más común para implementar Modbus debido a su capacidad para transmitir datos a largas distancias y conectar múltiples dispositivos en una sola red. Esta combinación ha demostrado ser increíblemente versátil y fiable en una amplia gama de aplicaciones industriales y de automatización.
La robustez de RS485, combinada con la simplicidad y universalidad de Modbus, ha permitido su uso en escenarios donde la fiabilidad es primordial. Como anécdota, se realizó una instalación para la monitorización de agua subterránea en el Aeropuerto de Palma de Mallorca, utilizando hilos telefónicos abandonados de los años 70 y cables que pasaban por una bandeja de 30000V de las lámparas baliza de la pista. Este ejemplo subraya la resiliencia del protocolo y su capacidad para adaptarse a infraestructuras existentes, incluso en condiciones desafiantes. En otra ocasión, uno de nuestros clientes instaló un sistema en un hotel de 180 habitaciones con una estructura caótica y muchos empalmes, demostrando la adaptabilidad de la solución a entornos complejos.
Consideraciones Críticas para una Red RS485 Fiable
Para que Modbus funcione correctamente sobre RS485 es un requisito indispensable que los cables de datos estén trenzados. El trenzado de los pares de cables ayuda a reducir la interferencia electromagnética (EMI), un factor crítico en entornos industriales donde las fuentes de ruido son abundantes. Una opción práctica y económica es usar cable Ethernet apantallado y flexible. Que sea flexible evita que se parta, con cables rígidos es muy fácil que se partan y esta avería pase desapercibida. El uso de cable de electricidad de 1.5mm² sin trenzar en distancias largas probablemente de problemas debido a su susceptibilidad a la interferencia y la atenuación de la señal.
En este punto también hay que tener en consideración el material de los cables; no se pueden mezclar distintos metales como cobre y aluminio, ya que esto puede generar potenciales galvánicos y afectar negativamente la integridad de la señal. Si puede utilizar cable de datos KNX, que también es trenzado, se puede hacer sin problemas, aunque en la práctica, el cable más fino tiende a ofrecer mejores resultados en términos de atenuación y facilidad de manejo. En una configuración típica de cableado RS485, el par verde queda libre como reserva, lo que facilita futuras expansiones o reparaciones.

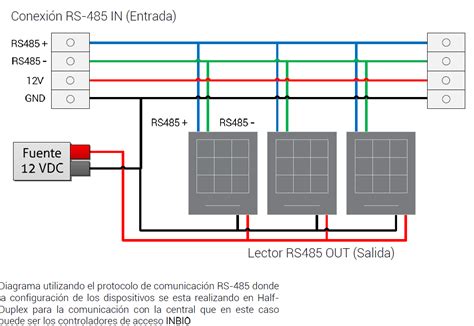

La pantalla o malla del cable debe conectarse a GND en un solo extremo de la línea RS485, preferiblemente en el extremo más cercano al equipo maestro. Esta conexión a tierra ayuda a disipar el ruido y a proteger el sistema contra sobretensiones. Es importante destacar que la red Modbus debe ser una línea con un comienzo y un final, es decir, una topología de bus. No se permite una configuración en estrella ni la existencia de bifurcaciones en la red, ya que estas configuraciones pueden generar reflexiones de señal y degradar la comunicación.
REDES INDUSTRIALES Y PROTOCOLOS DE COMUNICACIÓN
Escalabilidad y Limitaciones en Redes RS485
Los transceptores RS485 modernos pueden soportar más de 128 dispositivos conectados en una sola línea. Sin embargo, se recomienda limitar el número de dispositivos a alrededor de 40 por línea para evitar sobrecargar la red y mantener un rendimiento óptimo. Dividir la instalación en cuadros pequeños con su propia línea RS485 mejora la estabilidad y facilita el mantenimiento, ya que un problema en una línea no afectará a toda la red.

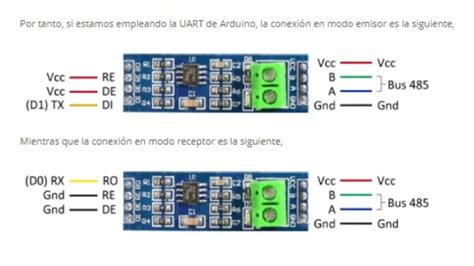

Es importante revisar el patillaje de los transceptores RS485, como el popular 75176, donde la línea A está marcada como positiva (+) y la B como negativa (-). Una conexión incorrecta de estos terminales es una causa común de fallos de comunicación.
Soluciones para Conectividad en Entornos Desafiantes
En algunas instalaciones donde los equipos Modbus están ubicados a una distancia considerable y el cableado RS485 no es práctico, una solución efectiva es el uso de conversores de LoRa a RS485. Un ejemplo claro puede ser un sensor de luz ambiental en una azotea que está aislado; no es práctico subir un cable por diez plantas. La tecnología LoRa (Long Range) permite la comunicación inalámbrica a largas distancias con bajo consumo de energía.
Es importante tener en cuenta que la velocidad de transmisión de datos mediante LoRa es relativamente lenta, típicamente alrededor de 1200 baudios. Una solución por radio siempre es susceptible a interferencias, lo que puede resultar en la pérdida de paquetes de datos. La capa de red de los equipos LoRa intenta solucionar este problema, pero al estar utilizando frecuencias libres como 433MHz, cualquiera puede interferir en la frecuencia. Los dispositivos más robustos incluyen una protección de tres niveles que garantiza una mayor durabilidad y resistencia ante las condiciones adversas comunes en instalaciones industriales.
Diagnóstico y Mantenimiento de Redes RS485
Para instalar y mantener una instalación RS485 es necesario adquirir destreza, hay que tener en cuenta que si se daña un transceptor, hay un cortocircuito o se rompe un cable, deja de comunicar toda la línea. A veces, las averías o fallos son muy extraños. Como es el caso de una instalación de un cliente en un hotel de 330 habitaciones, que funcionaba correctamente pero a ratos dejaban de comunicar 40 habitaciones. Revisando habitaciones una por una funcionaban correctamente, pero revisando cuadro por cuadro descubrimos que por error el electricista había conectado la salida de datos de un sensor PIR NPN a una de las líneas de datos del bus. Cuando alguien entraba en el baño de esa habitación, toda la línea dejaba de funcionar.
Cuando una red RS485 presenta fallos de comunicación, es importante contar con las herramientas adecuadas para diagnosticar el problema de manera eficiente. Los osciloscopios portátiles son herramientas ideales para comprobar si la señal de datos en las líneas A y B es correcta. Para poder comprobar el estado de una línea se debe conectar la pinza del osciloscopio a GND y verificar las señales en las líneas A y B. Si la transición no es limpia y se ve una señal retardada más tenue, es que hay un reflejo y es necesario una resistencia terminadora en algún extremo. Recomendamos jugar con resistencias de distintos valores, empezando por 1K, 470Ohms, 270Ohms, 180Ohms hasta 120Ohms.
Si las señales están atenuadas, esto podría indicar un corto en algún transceptor o en un cable. Si no dispone de un osciloscopio, puedes utilizar un tester true RMS o incluso un tester en modo alterna para medir el nivel de las señales. Aquí podemos conectar el tester en modo alterna a las líneas A y B para comprobar que se observe una señal, aunque sea baja. Esto puede dar una indicación de si la señal está presente o si hay un problema significativo en la red. Otra alternativa, cuando hay escasez de medios, es utilizar una pila de petaca y una bombilla en serie. Del positivo va a la bombilla, y de esta a la señal A. La señal B va conectada al negativo, es decir, al B. Para esta prueba es mejor que no se estén transmitiendo datos. En el otro lado de la línea debe haber 4.5V y la bombilla debe estar siempre apagada.
Técnicas de Diagnóstico Avanzado y Resolución de Problemas
Utilizando la técnica de búsqueda binaria, en instalaciones grandes, como las de un pasillo de habitaciones en un hotel, no siempre es lo más adecuado molestar a 40 clientes abriendo cuadros para realizar una comprobación.
- Abrir la línea en el primer equipo: Comienza desconectando la línea en el primer dispositivo de la serie. Asegúrate de que el primer equipo se comunique correctamente. Si lo hace, procede al siguiente paso.
- Dividir la línea por mitades: Si el primer equipo comunica bien pero el fallo persiste, divide la línea en dos mitades.
- Logaritmo binario: Continuando con este enfoque, cada vez que la mitad de la línea funcione, continúa dividiendo el resto. En log₂(n) veces, podrás aislar el problema.
Otras causas comunes de fallos de comunicación incluyen:
- Señal atenuada con la distancia: Es normal que la señal se debilite con la distancia en líneas largas. Si algunos equipos comunican intermitentemente o dejan de hacerlo, puede ser debido a la atenuación. Revisa si la red se extiende demasiado sin refuerzos de señal o si los transceptores están sobrecargados. Considera el uso de repetidores o amplificadores de señal si la distancia es considerable.
- Corte en los cables de datos: Si la comunicación funciona bien hasta cierto punto y luego no hay señal, es posible que uno de los cables de datos esté cortado. Revisa la integridad de los cables para asegurarte de que no haya discontinuidades. Usa herramientas como un tester de cable para identificar posibles cortocircuitos o fallos en la continuidad.
- Equipos con transceptores dañados: Un transceptor dañado puede consumir más corriente de la que el sistema de alimentación puede proporcionar, lo que podría provocar que la fuente de alimentación se corte o se sobrecargue. Si un equipo está fallando, comprueba si su transceptor está en buen estado y reemplázalo si es necesario.
Con un poco de ingenio y paciencia, la mayoría de los problemas en una red RS485 se pueden resolver sin mayores complicaciones. Además, en los equipos de Ibercomp, siempre que sea posible, los transceptores están montados en zócalos para que su sustitución sea rápida y sencilla en caso de avería. Otros fabricantes sueldan los transceptores, lo que dificulta su reemplazo.
Integración de Software y Sistemas SCADA/HMI
La mayoría de los sistemas SCADA (Supervisory Control and Data Acquisition) y HMI (Human-Machine Interface) actuales incluyen librerías que soportan el protocolo Modbus de manera nativa, lo que facilita la integración y la comunicación con los dispositivos. En Ibercomp, también proporcionamos nuestras propias librerías completamente testeadas en JAVA, diseñadas para garantizar una implementación robusta y eficiente de Modbus en diversos entornos.
Sin embargo, hemos identificado un error común en algunos de nuestros clientes que desarrollan software para redes Modbus: crean aplicaciones monolíticas donde, para cada ciclo, se accede a un registro Modbus, se toma una decisión, se actualiza la interfaz gráfica, etc. La solución óptima es estructurar el software en capas y utilizar aplicaciones multihilo. Cada hilo debería encargarse de gestionar la lectura de una pasarela Modbus, copiando los datos constantemente a la memoria (ya sea a través de arrays, un servidor MQTT o una base de datos en RAM como MariaDB). Es importante evitar las esperas activas (polling), ya que solo consumen recursos del procesador sin mejorar la eficiencia. Si una aplicación de control Modbus consume el 100% de la capacidad del CPU, es probable que esté mal diseñada. Nosotros hemos desarrollado aplicaciones capaces de gestionar hasta 70,000 variables Modbus con un consumo de CPU de apenas el 6% y tiempos de refresco inferiores a los 2 segundos.
Convertidores Industriales: El Puente entre KNX y Modbus RS485
Un ejemplo destacado de cómo se logra la integración entre KNX y sistemas industriales es el convertidor HD67812-KNX-485-B2. Este dispositivo es un convertidor industrial Modbus RS485 Master a KNX TP, diseñado para montaje en riel DIN y con una carcasa tipo B, que es ancha. El HD67812 permite la comunicación entre dispositivos KNX, como sistemas de aire acondicionado, calefacción, iluminación, seguridad, y dispositivos esclavos Modbus RTU con RS485, como sensores o básculas.
Gracias al soporte del protocolo Modbus RS485 Master, es posible la comunicación con múltiples dispositivos conectados a un solo bus, lo que aumenta significativamente la escalabilidad del sistema. El convertidor proporciona transferencia de datos bidireccional entre KNX TP y Modbus RS485, permitiendo la integración completa de edificios inteligentes con sistemas industriales de medición y control. El entorno de configuración intuitivo permite asignar datos entre los protocolos rápidamente, acelerando la integración incluso en instalaciones grandes. El soporte de hasta 1440 bytes permite la transferencia de grandes cantidades de datos, clave en sistemas complejos. El triple aislamiento aumenta la seguridad de operación y protege ambos lados de la comunicación contra interferencias y sobretensiones.
Especificaciones clave del HD67812-KNX-485-B2:
- Puertos: 1x KNX; 1x RS-485
- Protocolo KNX: KNX TP
- Protocolo Modbus: Modbus RS-485 Master
- Velocidad de transmisión KNX: 9600 bit/s
- Velocidad de transmisión Modbus: hasta 115200 bit/s
- Conector KNX: conector KNX Bus
- Conector Modbus: conector de tornillo de 3 pines de 5mm
- Voltaje de alimentación: 8…24VAC; 12…35VDC
- Conector de alimentación: conector de tornillo de 2 pines de 5mm
- Temperatura de operación: -40°C a +85°C (-40°F a +185°F)
- Dimensiones: 71 mm x 60 mm x 95 mm (LxAnxAl)
El amplio rango de temperatura de operación y las dimensiones compactas permiten el uso del dispositivo tanto en interiores como en instalaciones exteriores. El convertidor HD67812-KNX-485-B2 se utiliza comúnmente en sistemas HVAC, gestión de energía, iluminación, control de acceso y seguridad. Los integradores valoran esta solución por su fiabilidad, configuración sencilla y alta flexibilidad.
Otro ejemplo es la Pasarela KNX Modbus RTU RS-485 (KNX-GW-MODBUS-RS485). Esta pasarela permite la conexión a través de RS485 (máx. 32 miembros, incluido el maestro) o RS232 (P2P). Esta selección debe observarse en el pedido y no puede conmutarse por aplicación. El dispositivo dispone de una unidad de acoplamiento de bus integrada y no necesita alimentación auxiliar.
La preparación de documentación técnica o un proyecto de instalación puede beneficiarse de un conjunto completo de materiales de diseño para estos modelos. La selección de la pasarela adecuada, considerando las especificaciones de número de dispositivos, tipo de conexión y requisitos de alimentación, es crucial para el éxito de la integración. El soporte de protocolos industriales como Modbus RTU sobre RS485, junto con la interfaz KNX, abre un abanico de posibilidades para la creación de edificios verdaderamente inteligentes y eficientes.
