Ancho de Banda en Antenas Dipolo y Monopolo: Un Análisis Profundo

El funcionamiento óptimo de una antena en un rango de frecuencias determinado está intrínsecamente ligado a su ancho de banda. Este parámetro se ve afectado por diversos factores, incluyendo el inicio de la pérdida de ganancia, un nivel excesivo de ondas estacionarias (ROE) y las variaciones en la impedancia de entrada de la antena. En general, se observa que el ancho de banda de una antena tiende a ser más estrecho en las bandas bajas de HF (como 160m, 80m y 40m) en comparación con las frecuencias más altas del espectro de HF, por ejemplo, en la banda de 10m. El ancho de banda se define usualmente por los niveles de ROE, que se consideran seguros para el funcionamiento del transmisor, típicamente entre 1:1 y 1:5.

Desde una perspectiva práctica, es común establecer un valor máximo de ROE de 1,5:1, a partir del cual se considera que la antena presenta "mucha ROE". Este valor máximo permite operar dentro de un rango de frecuencia específico, el cual depende de las características inherentes de la antena. Si este rango de frecuencia es relativamente pequeño, se dice que la antena tiene un alto Q (factor de mérito o coeficiente de calidad). Por el contrario, si el rango es amplio, la antena es de bajo Q, lo que la clasifica como una antena de banda ancha.

La curva de resonancia de una antena de alto Q se asemeja a la de un circuito sintonizado de baja resistencia, y viceversa. El Q en un circuito resonante representa la relación entre la reactancia (en un circuito resonante, la reactancia capacitiva es igual a la reactancia inductiva) y la resistencia del mismo.

Factores que Influyen en el Ancho de Banda

La forma más directa de lograr una antena de "banda ancha" es incrementando el diámetro del conductor que conforma la antena. Cuando la relación entre la longitud del irradiante y el diámetro del conductor se reduce por debajo de 500, la resistencia y la reactancia en el centro del dipolo experimentan cambios más lentos a medida que la frecuencia varía alrededor de la frecuencia de resonancia.

Al aumentar el diámetro del conductor irradiante, se incrementa la capacidad distribuida por unidad de longitud, lo que a su vez provoca una disminución de la reactancia y, consecuentemente, una reducción del Q de la antena. Por ejemplo, para un dipolo en la banda de 80m, el conductor debería tener un diámetro mínimo de 8 cm, lo cual resulta impracticable. Sin embargo, para la banda de 20m, un diámetro de al menos 2 cm (aproximadamente un tubo de 22 mm) es factible y se implementa comúnmente.

Por esta razón, la consecución de una antena de banda ancha en frecuencias altas es relativamente sencilla. A pesar de la reducción del Q de la antena lograda mediante este método, el rendimiento de la misma no se ve mermado, ya que la resistencia de radiación permanece prácticamente inalterada. No obstante, el aumento del diámetro del conductor irradiante intensifica el "efecto de punta", lo que resulta en una ligera reducción de la longitud efectiva del elemento radiante, aproximadamente un 1,2% menor en comparación con un dipolo de alambre tradicional.

Considerando estos principios, en las bandas bajas se pueden construir irradiantes compuestos por varios alambres paralelos dispuestos alrededor de formas circulares de gran diámetro (por ejemplo, 30 cm), cortocircuitados en sus extremos para simular un tubo. En la práctica, se suelen emplear seis alambres. Este tipo de antena de banda ancha era común en embarcaciones antes de la aparición de los sintonizadores automáticos.

Una variante del concepto anterior es el dipolo cerrado. En esta configuración, la impedancia de alimentación en el centro puede variar dependiendo de los diámetros de los dos conductores, superior (Ds) e inferior (Di), según la fórmula:

$Z (\text{ohm}) = (1 + \frac{\text{Ds}}{\text{Di}}) \times 72$

Si los conductores del dipolo cerrado son de igual diámetro, la impedancia de alimentación es de 288 Ohms. En este caso, se suele utilizar una línea bifilar de 300 ohmios o una configuración en "V" invertida con un balún 4:1 y cable coaxial de 50 ohmios. Si el diámetro del conductor inferior es significativamente mayor que el superior (aproximadamente 10 veces), la impedancia del dipolo cerrado se aproxima a la de un dipolo abierto horizontal.

Es fundamental no confundir las variables de impedancia con las de resonancia de la antena. Cualquier elemento radiante que posea altos valores de capacidad distribuida (es decir, una gran superficie radiante) tenderá a comportarse como una antena de bajo Q, independientemente de su direccionalidad. Este es el caso de las antenas Delta, Quad Cúbicas y Trifilares. Esta última, la antena trifilar, fue muy utilizada en las bandas de 80 y 40m durante la época de la radiodifusión en AM. Consiste en tres alambres horizontales, cada uno de media longitud de onda, unidos en los extremos. La línea de alimentación se conecta al centro del alambre central. La separación entre los alambres es suficiente para evitar el contacto, por ejemplo, 20 cm.

El conjunto de frecuencias para las cuales una antena opera de manera óptima se denomina su ancho de banda. Dentro de este rango de frecuencias, la antena puede ser utilizada eficientemente. Normalmente, las antenas más eficientes están diseñadas para operar en una única banda, aunque existen antenas multibanda capaces de funcionar en dos o más bandas del espectro.

La Antena Dipolo: Fundamentos y Diversidad

La antena dipolo es uno de los tipos de antena más fundamentales y ampliamente utilizados en los sistemas de comunicación. Reconocidas por su sencillez y eficiencia, las antenas dipolo desempeñan un papel crucial en la comunicación inalámbrica en diversas aplicaciones, desde la radiodifusión hasta las modernas redes IoT y 5G.

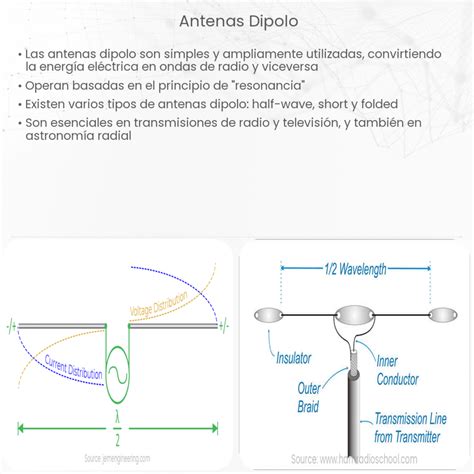

El tipo de antena más simple y, a la vez, uno de los más empleados en radio y telecomunicaciones es la antena dipolo. Está conformada por dos elementos conductores, típicamente varillas, que actúan como transductores para enviar y recibir ondas electromagnéticas. Generalmente, ambas partes conductoras poseen la misma longitud. Al aplicarse una corriente alterna (CA) a la línea de alimentación, se genera un campo eléctrico alrededor de la antena.

La longitud de la antena dipolo es un factor determinante para su funcionamiento. Debe corresponder a un porcentaje específico de la longitud de onda de la señal de radio que se desea transmitir o recibir. El término "antena dipolo de media onda" se refiere a que su longitud suele ser la mitad de la longitud de onda. Las antenas dipolo emiten y reciben señales de manera equitativa en dos direcciones opuestas, perpendiculares al eje de la antena, lo que se conoce como diagrama de radiación bidireccional. Esto se debe a que el campo eléctrico de la corriente alterna es más débil en los extremos de la antena y más intenso en el centro.

Cuando las ondas de radio inciden sobre los conductores de una antena dipolo, se induce una corriente alterna. Esta corriente, una vez transmitida a la línea de alimentación, puede ser aprovechada por un receptor u otro equipo electrónico. De esta manera, al transmitir, una antena dipolo transforma la energía eléctrica en ondas de radio, y al recibir, reconvierte las ondas de radio en energía eléctrica.

Características Clave de la Antena Dipolo

1. Simplicidad Estructural: La estructura de una antena dipolo, compuesta por dos partes conductoras de igual longitud conectadas a una línea de alimentación, la hace intrínsecamente sencilla. Su diseño simple facilita su despliegue y fabricación.
2. Resonancia: Los elementos de una antena dipolo suelen tener una longitud igual a la mitad de la longitud de onda de la frecuencia de operación. Esta resonancia permite alcanzar la máxima eficiencia de radiación. Dado que la longitud del dipolo es la mitad de la onda y representa la primera longitud de resonancia, su radio no influye significativamente en su impedancia de entrada.
3. Patrón de Radiación Omnidireccional: La radiación omnidireccional en el plano horizontal es ideal para conectar dispositivos que se encuentran en el mismo plano y en direcciones opuestas entre sí, gracias a su patrón de emisión en forma de "donut". Sin embargo, su uso puede ser subóptimo en aplicaciones móviles y en interiores de edificios. Las antenas dipolo omnidireccionales en aplicaciones móviles a menudo carecen del patrón adecuado para establecer una conexión confiable con una torre a una elevación considerablemente mayor.
4. Polarización Lineal: La polarización de una antena dipolo es inherentemente lineal. La orientación de la polarización dependerá de cómo se monte la antena.
5. Ganancia: La ganancia de una antena es un parámetro que cuantifica la directividad de su diagrama de radiación. Una antena de alta ganancia concentrará la emisión en una dirección específica. La ganancia es un fenómeno pasivo; la energía eléctrica se reasigna para proporcionar una mayor potencia radiada en una dirección particular, en lugar de ser adicionada por la antena. En relación con una antena de referencia, la ganancia de una antena dipolo se puede expresar en dBd (decibelios respecto a un dipolo). La ganancia de una antena dipolo de media onda, en relación con una antena isótropa, es de 2,15 dBi.

Tipos de Antenas Dipolo

Existen diversas configuraciones de antenas dipolo, cada una con características y aplicaciones específicas:

1. Dipolo de Media Onda (Antena de Hertz): Este es un tipo específico de antena dipolo donde la longitud del dipolo es la mitad de la longitud de onda de la frecuencia de funcionamiento. Es la antena de resonancia más sencilla, adecuada tanto para transmisión como para recepción. Ofrece ventajas como ligereza, bajo costo y una impedancia de entrada comparable a la de las líneas de transmisión. Sus limitaciones incluyen un patrón de radiación omnidireccional y una independencia que la convierte en un componente fundamental para otros tipos de antenas que operan a frecuencias muy altas.
2. Dipolo Plegado: Esta antena se construye uniendo dos dipolos de media onda en forma de bucle. Consta de dos dipolos de media onda, uno de ellos cortado en el centro y el otro continuo. El diagrama de radiación es similar al de un dipolo normal, pero con una impedancia de entrada y directividad bidireccional mayores. Sus principales características son su amplio ancho de banda y su alta impedancia de alimentación. Se utilizan de forma independiente, como parte de otras antenas, y para proporcionar un gran ancho de banda.
3. Dipolo Corto: El dipolo corto es el tipo de antena más básico y realizable. Consiste en un solo conductor alimentado en su centro y con los extremos en circuito abierto. En ingeniería de antenas, los términos "pequeño" o "corto" se refieren a una longitud significativamente menor que la longitud de onda. Por lo tanto, solo importa el tamaño del conductor en relación con la longitud de onda de la frecuencia de funcionamiento. La hipótesis común es que la corriente máxima se encuentra en el centro y disminuye linealmente hacia los extremos.
4. Antena Log-Periódica: Se trata de una antena direccional multielemento diseñada para operar en un amplio rango de frecuencias.
5. Dipolo Cruzado (Antena Torniquete): Este tipo de antena de radio está formado por dos antenas dipolo idénticas alimentadas en cuadratura de fase y dispuestas en ángulo recto entre sí. Las corrientes aplicadas a los dipolos están desfasadas 90 grados. La antena presenta dos modos de operación. En modo normal, emite ondas de radio polarizadas horizontalmente y perpendiculares a su eje. En modo axial, emite radiación polarizada circularmente a lo largo de su eje.

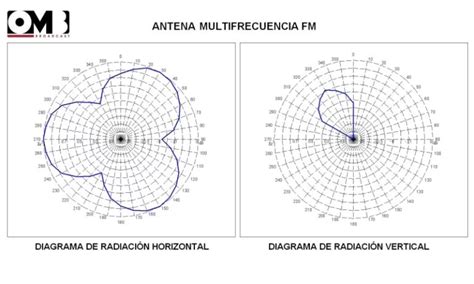

El diagrama de radiación de una antena dipolo es típicamente toroidal, similar a un donut, con una radiación máxima perpendicular al eje de la antena y una radiación mínima a lo largo del eje.

Configuraciones Avanzadas de Antenas Dipolo

1. Arrays de Antenas Dipolo: Los conjuntos de antenas dipolo se emplean para mejorar la cobertura, la ganancia y la directividad. Sistemas de comunicación a gran escala y radares son ejemplos de aplicaciones que utilizan estos arrays. Se utilizan múltiples dipolos, a menudo de media onda, para aumentar la ganancia direccional de la antena por encima de la de un solo dipolo, mediante la interferencia constructiva de la radiación de los dipolos individuales. La línea de alimentación se divide mediante una red eléctrica para distribuir la potencia a los elementos del array. Para mejorar la ganancia en direcciones horizontales, se pueden apilar antenas verticalmente en un array lateral, alimentadas en fase. Esto preserva la direccionalidad de los dipolos horizontales y la anula en la dirección de sus elementos. Sin embargo, en un array colineal, donde cada dipolo está orientado verticalmente, esta anulación se vuelve vertical, permitiendo que el array adquiera el patrón de radiación omnidireccional (en el plano horizontal) comúnmente requerido.
2. Dipolos Bipolarizados: Estos dipolos pueden manejar múltiples señales simultáneamente al utilizar dos antenas polarizadas ortogonalmente. Este diseño es fundamental para sistemas MIMO y mejora el caudal de datos y la fiabilidad en redes inalámbricas modernas. Las señales de RF se emiten en un solo plano de polarización lineal. Las antenas con polarización lineal requieren alineación entre transmisor y receptor y pueden orientarse vertical u horizontalmente. Las antenas de doble polaridad emiten simultáneamente patrones de radiofrecuencia horizontales y verticales. Su principal ventaja radica en entornos de alta densidad de población, donde la congestión de radiofrecuencias, incluyendo altos niveles de interferencias y ruido, es un problema significativo. Las técnicas de polarización de antenas de RF incluyen la polarización vertical (la más frecuente), la horizontal y la circular (menos popular).

Las antenas dipolo son esenciales en los sistemas de comunicación debido a su notable adaptabilidad.

Aplicaciones de las Antenas Dipolo

Las antenas dipolo encuentran aplicación en una vasta gama de dispositivos y sistemas de comunicación:

1. Radiocomunicación Portátil: Los aparatos de radiocomunicación, como los walkie-talkies y las radios bidireccionales, suelen emplear antenas dipolo para asegurar una transmisión y recepción de señal eficaces.

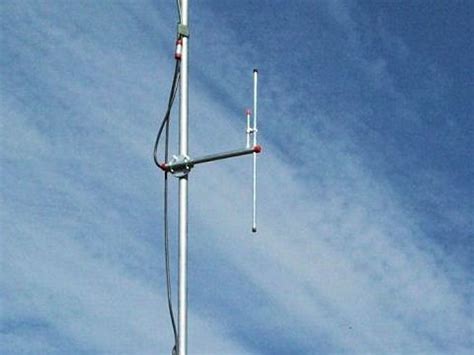

2. Televisión: Son comunes en antenas de televisión de VHF y UHF. Las señales de televisión se transmiten desde las estaciones emisoras a los hogares a través de antenas dipolo.
3. Redes Inalámbricas: Proporcionan conectividad fiable y son fundamentales para dispositivos Bluetooth, sistemas Wi-Fi y otras soluciones de redes inalámbricas. Los routers y puntos de acceso Wi-Fi son ejemplos de dispositivos de redes inalámbricas que utilizan antenas dipolo.
4. Comunicaciones Celulares: Las estaciones base utilizan antenas dipolo para ofrecer comunicación celular, facilitando una conectividad fiable y una rápida transferencia de datos. Los teléfonos móviles transmiten y reciben señales celulares mediante antenas dipolo integradas.
5. Radioaficionados: Las antenas dipolo son ampliamente utilizadas por los radioaficionados para comunicaciones VHF y UHF debido a su facilidad de uso y eficacia.
6. Aviación y Radar: En aeronaves, las antenas dipolo se emplean para sistemas de comunicación VHF, garantizando la eficacia y seguridad de la aviación. Los sistemas de radar que detectan y rastrean objetos como embarcaciones, aeronaves y patrones meteorológicos también hacen uso de antenas dipolo.

Ventajas y Limitaciones de las Antenas Dipolo

Ventajas

1. Simplicidad de Diseño y Fabricación: El diseño de una antena dipolo es sencillo: dos piezas conductoras de igual longitud acopladas a una línea de alimentación. Gracias a esta simplicidad, pueden construirse con conocimientos tecnológicos básicos y herramientas accesibles.
2. Asequibilidad: Las antenas dipolo se fabrican con materiales de fácil acceso y precio razonable, como el cobre y el aluminio. Esto, combinado con un diseño que prescinde de componentes complejos, las convierte en una de las opciones de antena más económicas.
3. Adaptabilidad: Las antenas dipolo pueden modificarse fácilmente para operar en diferentes rangos de frecuencia simplemente ajustando la longitud de los elementos conductores. Esta adaptabilidad permite su uso en diversas aplicaciones, desde redes celulares hasta Wi-Fi de alta frecuencia y emisiones de radio AM de baja frecuencia.
4. Fiabilidad: Las antenas dipolo se han utilizado durante décadas en redes inalámbricas, emisiones de radio y televisión, y comunicaciones aéreas. Su eficacia en la transmisión y recepción de señales, junto con sus patrones de radiación predecibles, son las principales razones de su fiabilidad.
5. Patrón de Radiación Omnidireccional: Las antenas dipolo irradian energía de manera uniforme en el plano horizontal, lo que significa que proporcionan una intensidad de señal constante en todas las direcciones perpendiculares al eje de la antena. Son ideales para aplicaciones como Wi-Fi y radiodifusión, donde la cobertura en múltiples direcciones es crucial.

Limitaciones

1. Dependencia de la Longitud de Onda: La longitud de onda de la señal a la que se destina una antena dipolo tiene una correlación directa con su longitud. Un dipolo de media onda tendrá una longitud total igual a la mitad de la longitud de onda de la señal. Las transmisiones de baja frecuencia requieren dipolos más largos, ya que la longitud de onda aumenta a medida que la frecuencia disminuye. Por ejemplo, un dipolo de media onda diseñado para una frecuencia de 100 MHz (radio FM) tendría una longitud aproximada de 1,5 metros.
2. Patrón de Radiación Omnidireccional (Limitación para Enlaces Dirigidos): Si bien la radiación uniforme en el plano horizontal es una ventaja, se convierte en una limitación cuando se necesita un haz focalizado o dirigido, como en sistemas de comunicación punto a punto. Para estas aplicaciones, se prefieren antenas direccionales.
3. Desajustes de Impedancia: La impedancia de la antena debe coincidir con la de la línea de transmisión y los dispositivos conectados para obtener resultados óptimos. En la mayoría de los sistemas de comunicación, esta impedancia es de 50 o 75 ohmios. En el espacio libre, la impedancia de entrada de una antena dipolo estándar es de aproximadamente 73 ohmios. Las diferencias en la impedancia, debidas al entorno o a la configuración de la instalación, pueden provocar desajustes que resulten en pérdidas de potencia y reflexión de la señal.

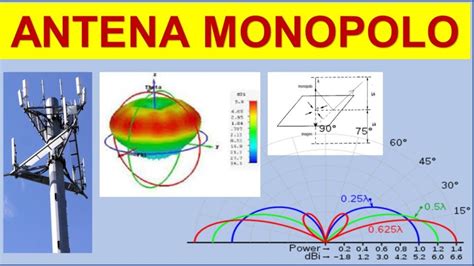

Comparación con Antenas Monopolo

Existen varias diferencias clave entre una antena dipolo y una antena monopolo:

1. Radiación y Campos: La antena dipolo presenta radiación en la parte inferior y campos en ambos lados. Por otro lado, una antena monopolo a menudo requiere un elemento radiador adicional para crear un plano de tierra sintético.
2. Elemento Radiador: Los elementos radiadores de la antena dipolo están desfasados 180 grados. En contraste, la antena monopolo utiliza el conductor exterior de un cable coaxial y el plano de referencia de la conexión de la línea de transmisión.
3. Simetría del Diagrama de Radiación: El diagrama de radiación de una antena dipolo es verticalmente simétrico, mientras que el de una antena monopolo no lo es.
4. Aplicaciones Modernas: Las antenas dipolo se han vuelto cruciales para las redes 5G y los dispositivos del Internet de las Cosas (IoT) debido a su fiabilidad y rápida conectividad en diseños compactos, cumpliendo los exigentes requisitos de las tecnologías modernas.

La antena de plano de tierra es esencialmente la mitad de un dipolo montado verticalmente. También se le conoce como antena monopolar. La tierra debajo de la antena, una superficie conductora de al menos $\lambda/4$ de radio o un patrón de conductores de $\lambda/4$ llamados radiales, constituye la otra mitad de la antena.

El Rol de las Antenas Dipolo en la Tecnología Moderna

Las antenas dipolo son fundamentales en muchas aplicaciones de tecnología inalámbrica. Su capacidad para soportar comunicaciones multifrecuencia, incluyendo 5G, LTE y Wi-Fi, las hace indispensable. En la comunicación por satélite, se utilizan dipolos cruzados para la polarización circular, asegurando una transmisión de señal fiable en el espacio.

La sencillez, asequibilidad y rendimiento de una antena dipolo la convierten en una opción excelente y versátil para una amplia gama de necesidades de comunicación inalámbrica.

La Antena como Transductor

La antena, en su esencia, es un dispositivo mecánico conductor que actúa como transductor. Su función es convertir la potencia de radiofrecuencia (RF) a transmitir en los campos eléctricos y magnéticos que componen una onda de radio. De manera inversa, también convierte la onda de radio recibida de nuevo en una señal eléctrica. Existe un número casi infinito de configuraciones posibles para las antenas. Una onda de radio comprende un campo eléctrico perpendicular a un campo magnético, ambos perpendiculares a la dirección de propagación.

La antena dipolo es una estructura de media longitud de onda fabricada con alambre, tubería, cobre de placa de circuito impreso (PCB) o algún otro material conductor. Se divide en dos cuartos de longitud de onda iguales y se alimenta mediante una línea de transmisión. La longitud de onda ($\lambda$) en metros se relaciona con la frecuencia ($f$) en MHz mediante la fórmula: $\lambda = 300 / f$. El valor K, que considera factores como el diámetro del conductor, es menor para elementos de mayor diámetro. Para tubos de media pulgada de diámetro, K es aproximadamente 0.945. El patrón de radiación horizontal de un dipolo ideal tiene forma de "figura 8".

Un dipolo es una antena empleada para transmitir o recibir ondas de radiofrecuencia. En su forma más simple, consta de dos elementos conductores rectilíneos colineales de igual longitud, alimentados en el centro, y cuyo radio es mucho menor que su longitud. La longitud del dipolo es típicamente la mitad de la longitud de onda de la frecuencia de resonancia. Para calcular la longitud teórica, se puede usar la fórmula $L = 150 / f_{\text{MHz}}$ (en metros). Sin embargo, debido al efecto de borde, la longitud real suele ser ligeramente menor, alrededor del 95% de la longitud calculada. Por ejemplo, para una antena resonante en la Banda de 10m a 28.9 MHz, un dipolo tendrá teóricamente una longitud de 5.21 metros.

Existen diversas variantes del dipolo, como el dipolo doblado, el dipolo corto, el dipolo plegado, y configuraciones con segmentos reemplazados por solenoides. El dipolo elemental, una longitud de conductor muy pequeña en comparación con la longitud de onda, es un concepto teórico útil para el análisis.

La impedancia de una antena dipolo ideal en el espacio libre es de aproximadamente 73 Ohms. La longitud real de un dipolo suele ser un 5% menor que su homólogo ideal debido a efectos de borde. La antena dipolo no irradia en todas las direcciones con la misma potencia, lo que la clasifica como una antena direccional. En la dirección de máxima potencia, la onda electromagnética tiene una potencia 2.2 dB superior al promedio. La medición de la impedancia es a menudo más práctica que su cálculo analítico. En la frecuencia de resonancia, el punto medio del dipolo es un nodo de tensión y un vientre de corriente.

La ganancia de una antena se mide en dBi (decibelios con respecto a una antena isótropa), y existe una diferencia de 2.15 dB entre dBd (decibelios respecto a un dipolo) y dBi.

La antena de cuadro o loop antenna, consiste en un lazo o bobina de alambre, tubería u otro conductor eléctrico. Las antenas de cuadro auto-resonantes, con una circunferencia cercana a una longitud de onda, se utilizan tanto para transmisión como para recepción. Las antenas de cuadro pequeñas, con menos del 1% de una longitud de onda, son radiadores ineficientes y se emplean principalmente para recepción, como las antenas de ferrita (loopstick) en receptores de radio AM. Las antenas de cuadro presentan un patrón de radiación dipolar y son útiles para la radiogoniometría (RDF).
