La medición del caudal de las aguas superficiales es un componente importante de la mayoría de los proyectos de control de la calidad y monitoreo del agua. La determinación precisa de la cantidad de agua que fluye a través de un cauce es fundamental para una amplia gama de aplicaciones, desde la gestión de recursos hídricos hasta la evaluación del impacto ambiental. Por tanto, el cálculo de las cargas contaminantes requiere el conocimiento del caudal del agua. Sin un conocimiento exacto del volumen de agua que transporta un río, arroyo o canal, cualquier análisis de la calidad del agua o de los contaminantes disueltos o en suspensión carecería de una base sólida.
Fundamentos del Cálculo de Descarga
La descarga, simbolizada comúnmente como Q, representa el volumen de agua que pasa por una sección transversal de un cauce en una unidad de tiempo. El cálculo de esta variable crucial se basa en dos mediciones principales: la velocidad del agua en movimiento (V, típicamente expresada en metros por segundo, m/s) y el área de la sección transversal del agua en el canal (A, usualmente en metros cuadrados, m²). La relación fundamental se expresa mediante la fórmula:
Q = V × A
Esta ecuación simple encapsula la esencia de la medición de caudal. La velocidad del agua nos indica cuán rápido se mueve el flujo, mientras que el área de la sección transversal nos da la "apertura" a través de la cual fluye el agua. Multiplicar estas dos magnitudes nos proporciona el volumen de agua que atraviesa esa sección en un lapso de tiempo determinado, usualmente un segundo, resultando en unidades como metros cúbicos por segundo (m³/s).
La determinación de estas dos variables, sin embargo, puede presentar desafíos significativos dependiendo de las condiciones del cauce y la precisión requerida. La velocidad del agua no es uniforme en toda la sección transversal; tiende a ser mayor en el centro y cerca de la superficie, y menor cerca de las orillas y el fondo debido a la fricción. Por lo tanto, la medición de la velocidad a menudo implica tomar múltiples lecturas en diferentes puntos de la sección y promediarlas, o utilizar métodos que capturen una velocidad representativa del flujo.
La Importancia de la "Fase" del Arroyo
La fase de un arroyo, también conocida como nivel o altura del agua, es un parámetro crucial en la medición del caudal. La fase se refiere a la elevación de la superficie del agua por encima de un punto de referencia fijo, como el lecho del arroyo o un datum específico. A medida que la fase aumenta, el área de la sección transversal del agua también tiende a aumentar, y con ella, generalmente, la velocidad del flujo. Por lo tanto, la medición de la fase es indispensable para estimar el área de la sección transversal en un momento dado.
Las simples mediciones manuales de la etapa pueden dar una indicación cualitativa aproximada de la magnitud de la descarga. Por ejemplo, un nivel de agua alto sugiere una descarga mayor que un nivel de agua bajo, asumiendo condiciones de flujo similares. Sin embargo, para obtener datos cuantitativos precisos, la medición de la fase debe combinarse con mediciones de velocidad y un conocimiento detallado de la geometría del cauce. Se utilizan diversos instrumentos para medir la fase, desde simples reglas graduadas instaladas permanentemente en el cauce hasta medidores de nivel electrónicos más sofisticados.
Métodos de Medición del Caudal
Anteriormente, mencionamos algunos fundamentos técnicos que subyacen a una buena medición de las variables del caudal. En sí, dependiendo del tipo de datos de caudal que se necesiten y de la finalidad, existen varios métodos para la obtención de datos de caudal. La elección del método adecuado dependerá de factores como el tamaño del cauce, la variabilidad del flujo, la accesibilidad del sitio, la precisión requerida y los recursos disponibles.
Método del Recipiente Calibrado y Cronómetro
Este método consiste en recolectar un volumen medido en un envase previamente calibrado, durante un tiempo definido. Por lo general, este método se emplea en el vertimiento o descarga de agua de planta, pero también puede aplicarse en riachuelos de pequeño tamaño. Al mismo tiempo, otra persona debe tener un cronómetro, que lo activará cuando se ingrese el recipiente al vertido y lo detendrá cuando se alcance el volumen aforado. La descarga se calcula entonces como el volumen recolectado dividido por el tiempo empleado.
Este método es conceptualmente simple y puede ser bastante preciso para flujos pequeños y controlados. Sin embargo, su aplicabilidad se ve limitada por el tamaño del cauce y la capacidad de los recipientes disponibles. Para arroyos de mayor envergadura, recolectar el volumen total de agua que fluye sería impracticable. Además, requiere la presencia de al menos dos personas y un equipo específico (recipientes calibrados, cronómetro).
Medición Directa de Velocidad y Área en Cauces Abiertos
Este método tiene como objetivo establecer los lineamientos para la medición del caudal en las corrientes de agua natural o residual. Por otro lado, el principio de este método de prueba consiste en medir de manera efectiva y precisa la velocidad del flujo y la sección transversal del área de un canal o arroyo abierto. Para ello, se emplean diversos instrumentos y técnicas.

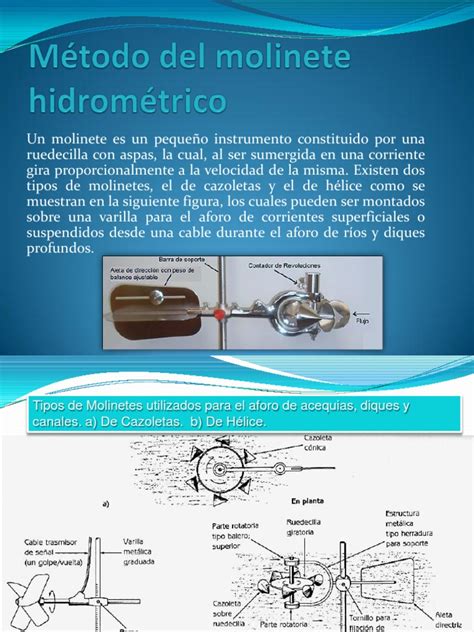

Uno de los instrumentos más comunes es el molinete hidrométrico (o medidor de corriente). Este dispositivo, que se parece a un pequeño ventilador o hélice, gira cuando el agua fluye a través de sus aspas. La velocidad de rotación es proporcional a la velocidad del agua. El molinete se sumerge en el agua en diferentes puntos de la sección transversal, y la velocidad se registra en cada punto. El área de la sección transversal se determina midiendo la anchura del cauce en la superficie y la profundidad en cada punto donde se mide la velocidad. La sección transversal se divide idealmente en varios segmentos verticales, y se calcula el área de cada segmento. La descarga total se obtiene sumando las descargas de cada segmento (Qsegmento = Vpromediosegmento × Asegmento).
Otras tecnologías para medir la velocidad incluyen medidores acústicos Doppler (ADCPs), que utilizan ondas sonoras para medir la velocidad del agua en un volumen o a lo largo de un haz. Estos equipos son más avanzados y permiten mediciones más rápidas y en un rango más amplio de condiciones, incluso en aguas turbias.
El cálculo del área de la sección transversal requiere un levantamiento topográfico del cauce o mediciones directas de la profundidad en puntos clave. La forma del cauce puede ser irregular, por lo que es importante definir la geometría con suficiente detalle.

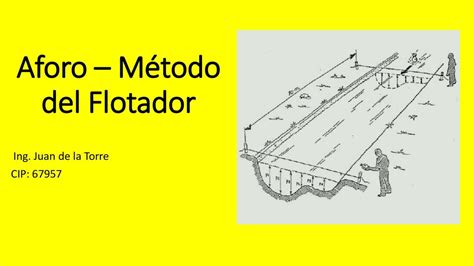

Método del Flotador
Por ello, en este caso, el flotador debe soltarse lo suficientemente por encima de la sección transversal superior para alcanzar una velocidad constante antes de llegar a la primera sección transversal. En ese sentido, la velocidad del flotador se determinará dividiendo la distancia entre las secciones transversales por el tiempo que tarda el flotador en recorrer esta distancia. Este método es una aproximación simplificada para estimar la velocidad superficial del agua.
Se marcan dos secciones transversales en el cauce, separadas por una distancia conocida (por ejemplo, 10 o 20 metros). Se selecciona un objeto flotante (como una botella de plástico vacía, una rama o una pelota) que flote libremente sin ser arrastrado por el viento y que tenga una densidad similar a la del agua para representar la velocidad del flujo en la superficie. El flotador se suelta aguas arriba de la primera sección marcada. Se mide con un cronómetro el tiempo que tarda el flotador en pasar de la primera a la segunda sección.
La velocidad superficial (Vs) se calcula como:
Vs = Distancia / Tiempo
Sin embargo, esta es solo la velocidad superficial. La velocidad promedio del flujo en toda la sección transversal es generalmente menor que la velocidad superficial. Para obtener una estimación más cercana al caudal real, se aplica un coeficiente de corrección (generalmente entre 0.7 y 0.9) para convertir la velocidad superficial en una velocidad promedio (Vpromedio).
Vpromedio = Vs × Coeficiente de corrección
Este coeficiente depende de la relación entre la profundidad del agua y la anchura del cauce, así como de la rugosidad del fondo. Una vez obtenida la velocidad promedio estimada y calculada el área de la sección transversal (A), el caudal se estima como:
Q ≈ Vpromedio × A
Este método es rápido y económico, pero su precisión es limitada. Es más adecuado para estimaciones rápidas o cuando no se dispone de equipo especializado. La elección del flotador y la determinación del coeficiente de corrección son fuentes de error significativas.
Soluciones Integrales para la Medición Continua de Caudales
Hasta aquí, hemos visto cómo se realiza la medición de caudales con diferentes métodos. ¿Estás buscando soluciones integrales para medir de manera continua los caudales? La necesidad de monitorear el caudal de forma constante y automática ha impulsado el desarrollo de tecnologías avanzadas. Estas soluciones integrales a menudo combinan la medición del nivel del agua con métodos de cálculo de caudal más sofisticados y la transmisión remota de datos.
Los limnígrafos o registradores de nivel son instrumentos que registran de forma continua la altura del agua a lo largo del tiempo. Históricamente, eran dispositivos mecánicos con un sistema de pluma y papel, pero hoy en día predominan los registradores electrónicos que almacenan datos digitalmente. Estos datos de nivel se pueden correlacionar con mediciones de caudal realizadas periódicamente utilizando los métodos descritos anteriormente. Una vez establecida esta relación (curva de gasto o curva de calibración), el nivel del agua registrado continuamente permite calcular el caudal en todo momento.
INTERAGUA: Cómo funciona el medidor de agua
Los caudalímetros electromagnéticos son otra opción para mediciones continuas. Estos dispositivos funcionan según el principio de inducción electromagnética: el agua conductora que fluye a través de un campo magnético genera un voltaje proporcional a su velocidad. Son muy precisos y no tienen partes móviles, lo que reduce el mantenimiento. Se instalan directamente en el cauce o en tuberías.
Los caudalímetros ultrasónicos (o Doppler) también se utilizan para mediciones continuas. Emiten pulsos de sonido y miden el tiempo que tardan en reflejarse en las partículas en el agua o en el fondo del cauce. La diferencia de frecuencia entre los pulsos emitidos y recibidos (efecto Doppler) permite calcular la velocidad del agua. Estos medidores pueden ser "de tránsito de tiempo" o "Doppler", y son adecuados para una amplia gama de aplicaciones, incluyendo aguas abiertas y tuberías.
La elección de una solución integral para la medición continua de caudales dependerá de la aplicación específica, las condiciones del sitio, los requisitos de precisión, el presupuesto y la necesidad de integración con sistemas de monitoreo y alerta más amplios. Estas tecnologías permiten una comprensión mucho más profunda de la dinámica hídrica, facilitando una gestión más eficiente y sostenible de los recursos hídricos y una mejor respuesta ante eventos extremos como inundaciones o sequías.
Desafíos y Consideraciones Adicionales
La medición del caudal no está exenta de desafíos. La variabilidad inherente de los sistemas hídricos, incluyendo cambios en la pendiente, la rugosidad del lecho, la presencia de obstáculos (vegetación, rocas), y la influencia de mareas o represas, puede complicar las mediciones. La turbulencia del agua, las condiciones climáticas adversas (lluvia intensa, nieve, hielo) y la accesibilidad del sitio son factores que también deben ser considerados.
La precisión de las mediciones es de suma importancia. Errores en la determinación de la velocidad o del área pueden llevar a subestimaciones o sobreestimaciones significativas del caudal, lo que a su vez puede afectar las decisiones de gestión del agua, los cálculos de carga contaminante y los modelos hidrológicos. Por ello, es fundamental seguir protocolos estandarizados, utilizar equipo calibrado y capacitar adecuadamente al personal encargado de las mediciones.
Además, la selección del punto de medición es crítica. Se debe elegir una sección del cauce que sea lo más regular y representativa posible del flujo. Idealmente, esta sección debería estar en un tramo recto, sin afluentes cercanos, sin cambios bruscos de pendiente o sección transversal, y preferiblemente aguas abajo de cualquier obstáculo que pueda alterar el patrón de flujo.
La frecuencia de las mediciones también es un factor importante. Para muchos propósitos, las mediciones manuales periódicas pueden ser suficientes. Sin embargo, para el monitoreo continuo de la calidad del agua, la gestión de inundaciones o la operación de infraestructuras hidráulicas, la medición automática y continua es indispensable.
La calibración de los equipos es un proceso esencial para garantizar la fiabilidad de los datos. Los instrumentos como molinetes, medidores ultrasónicos y electromagnéticos deben ser calibrados regularmente contra estándares conocidos para verificar su exactitud y corregir posibles desviaciones.
La interpretación de los datos de caudal también requiere conocimiento. La simple obtención de un valor de caudal no es suficiente; es necesario comprender el contexto en el que se obtuvo esa medición. Por ejemplo, un caudal alto puede ser normal durante una temporada de lluvias, pero anormal en una estación seca.
En resumen, la medición del caudal de aguas superficiales es una disciplina compleja que requiere una comprensión sólida de los principios hidrológicos, el uso adecuado de diversos instrumentos y técnicas, y una atención cuidadosa a los detalles para asegurar la precisión y la fiabilidad de los datos. La continua evolución tecnológica ofrece herramientas cada vez más sofisticadas para abordar estos desafíos y mejorar nuestra capacidad de monitorear y gestionar nuestros valiosos recursos hídricos.
