En el fascinante mundo de la electrónica, la radiofrecuencia ocupa un lugar destacado, atrayendo a aficionados y profesionales por igual. La posibilidad de emitir y recibir señales de radio abre un abanico de aplicaciones, desde la comunicación a larga distancia hasta la simple escucha de emisoras. Este artículo se adentra en la construcción de un receptor de radio VHF FM artesanal, diseñado para ir más allá de la banda comercial de frecuencia modulada (FM) y explorar frecuencias hasta los 170 MHz. Se trata de un proyecto instructivo y entretenido, inspirado en la curiosidad y el deseo de comprender el funcionamiento de estos dispositivos, incluso a partir de la modificación de receptores existentes.
El Corazón del Receptor: El Superheterodino Básico

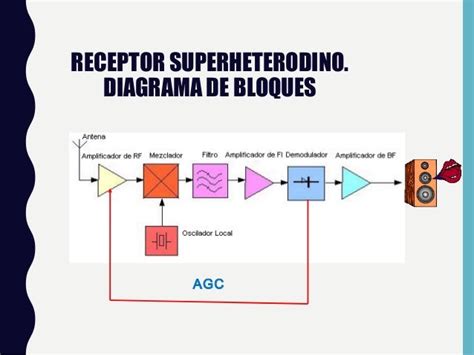

Para comprender cómo modificar un receptor de FM comercial y ampliar su rango de recepción, es fundamental familiarizarse con el principio de funcionamiento de un receptor superheterodino. Este tipo de receptor, ampliamente utilizado, descompone el proceso de recepción en varias etapas modulares. La parte crucial para nuestra modificación es la que genera el fenómeno conocido como "batido de frecuencias".
El batido de frecuencias ocurre cuando dos señales de distinta frecuencia se suman. Si estas señales tienen la misma amplitud, la señal resultante conservará la modulación de una de las señales originales. Esta propiedad ofrece ventajas significativas. Por ejemplo, el amplificador de Frecuencia Intermedia (FI) solo necesita diseñarse para amplificar una frecuencia específica, en lugar de un amplio margen. Además, la señal a amplificar resulta ser de una frecuencia más baja que la recibida originalmente por la antena. En la banda de FM comercial (88-108 MHz), por ejemplo, la mayoría de los receptores convierten estas señales a una Frecuencia Intermedia de 10,7 MHz. En los receptores de "doble conversión", esta Frecuencia Intermedia se reduce aún más, a 455 KHz.
El receptor Superheterodino | | UPV
Modificando la Conversión de Frecuencias: El Alma del Oscilador Local
Dentro del receptor superheterodino, el "Oscilador Local" juega un papel fundamental. Su función es generar una señal de radiofrecuencia que, al mezclarse con la señal recibida por la antena, produce la Frecuencia Intermedia deseada. En un receptor de FM comercial típico, el Oscilador Local genera una señal con un margen de frecuencias que va desde 98,7 MHz hasta 118,7 MHz, manteniéndose siempre 10,7 MHz por encima de la banda de FM objetivo (88-108 MHz).
El alma de este oscilador es un "circuito tanque", compuesto esencialmente por una bobina y un condensador variable. La etapa de entrada del receptor amplifica la señal de FM captada por la antena y seleccionada por un primer circuito tanque, para luego aplicarla al mezclador. Es importante destacar que ambos circuitos tanque (el de la etapa de entrada y el del oscilador local) están "sincronizados". Esto significa que cuando el circuito tanque del amplificador sintoniza una frecuencia específica, el oscilador local genera una señal 10,7 MHz superior. Para lograr esta sincronización, los condensadores variables de ambos circuitos están unidos por un mismo eje, moviéndose al unísono, y se conocen como condensadores variables en "tándem".
Para ampliar el rango de recepción de un receptor de FM a frecuencias superiores, como la banda aérea o la banda de radioaficionados de "dos metros" (144-146 MHz), debemos modificar el Oscilador Local. La estrategia consiste en hacer que este oscilador trabaje a frecuencias más altas, de manera que la diferencia de 10,7 MHz con la señal de entrada siga siendo constante y se mantenga dentro del rango operativo del resto del circuito. Si deseamos recibir frecuencias a partir de 118 MHz, por ejemplo, debemos modificar el oscilador local para que genere señales a partir de 128,7 MHz. De esta forma, la Frecuencia Intermedia de 10,7 MHz se conservará.
Opciones de Modificación: Optimizando la Inductancia
Existen principalmente dos enfoques para modificar el oscilador local y ampliar el rango de frecuencia de un receptor de FM:
Primera Opción: Cambio de Bobinas
Esta es considerada la alternativa más profesional y reversible. Consiste en desmontar las bobinas originales de los circuitos tanque y reemplazarlas por unas nuevas. Estas nuevas bobinas tendrán, aproximadamente, la mitad o incluso una tercera parte de las espiras de las originales, lo que reducirá su inductancia y, consecuentemente, aumentará la frecuencia de resonancia de los circuitos. Para una mayor consistencia, estas bobinas pueden incorporar un material plástico y esponjoso en su interior. La ventaja de este método es que, si se desea volver al receptor de FM original, basta con recolocar las bobinas originales.
Segunda Opción: Reducción de la Inductancia Mediante Bobinas Paralelas
Una alternativa más accesible y que no requiere el desmontaje de las bobinas originales es reducir su inductancia conectando en paralelo a estas bobinas nuevas y más pequeñas. En un circuito tanque, una menor inductancia resulta en una mayor frecuencia de resonancia. Al conectar una bobina adicional en paralelo con la bobina existente en cada circuito tanque (asociado a cada sección del condensador variable en tándem), se reduce la inductancia total del circuito. Esto se logra fabricando un par de bobinas sencillas y soldándolas en paralelo con las bobinas originales.
Consideraciones Finales y Ajuste del Receptor
Una vez realizada la modificación, es importante tener en cuenta que la experimentación es clave para obtener los mejores resultados. Es posible que el receptor no funcione a la perfección de inmediato, pero la perseverancia es fundamental. Para aquellos que dispongan de un generador de RF, el ajuste será considerablemente más sencillo y rápido.
Es crucial recordar las diferencias en la canalización y los tipos de modulación utilizados por los distintos servicios de comunicaciones. La FM comercial, por ejemplo, emplea un ancho de banda de 200 KHz para una modulación de +/- 75 KHz, con una separación normativa europea de 300 KHz entre emisoras contiguas. Por ello, un buen amplificador de Baja Frecuencia (BF) y un altavoz de alta calidad son recomendables, ya que algunas señales demodularán con un nivel de audio bajo.
Para la fabricación de las bobinas paralelas, se recomienda hilo de cobre esmaltado de 0,8 mm, aunque hilos de 0,7 mm o 0,6 mm también pueden dar buenos resultados.
Para quienes no dispongan de un generador de RF, se puede realizar un "pseudo-ajuste" de compromiso. Se debe tener en cuenta que las bobinas originales no se tocarán. Primero, se ajusta la frecuencia más baja deseada. Con el condensador variable de sintonía cerrado (placas fijas y móviles enfrentadas), se procede al ajuste. Este paso puede ser complicado sin un generador, especialmente si se desea sintonizar en una frecuencia exacta, dado que las comunicaciones en estas bandas suelen ser esporádicas y sus frecuencias no siempre son conocidas.
Considerando que la capacidad de sintonía de un condensador tándem típico en receptores de FM responde a un coeficiente de aproximadamente 1,25, si se comienza a sintonizar en 118 MHz, al final del dial se podrán alcanzar frecuencias cercanas a los 148 MHz, cubriendo un rango de 118 a 148 MHz.
El ajuste de la bobina del amplificador se realizará buscando la máxima sensibilidad del receptor en frecuencias bajas (entre 118 y 120 MHz). Posteriormente, se intentará maximizar la sensibilidad en frecuencias altas (entre 145 y 148 MHz) ajustando el "trimmer" correspondiente a la sección amplificadora.
Una Alternativa Basada en el Chip TDA 7000
Otra vía para adentrarse en la recepción de radio FM, esta vez de manera más directa y con un componente integrado específico, es el uso del chip TDA 7000. Este circuito integrado es una solución completa para la construcción de un receptor de radio FM. Antes de proceder al montaje, es esencial comprender algunos conceptos básicos y técnicas:
- Conexión en Serie y Paralelo: Técnicas fundamentales para unir componentes electrónicos.
- Continuidad: Medición con un multímetro para verificar la ausencia de interrupciones en una conexión.
- Componentes:
- Multímetro: Herramienta esencial para mediciones eléctricas.
- Resistor: Componente que se opone al paso de la corriente, medido en Ohmios (Ω).
- Capacitor: Almacena energía en forma de campo magnético, medido en Faradios.

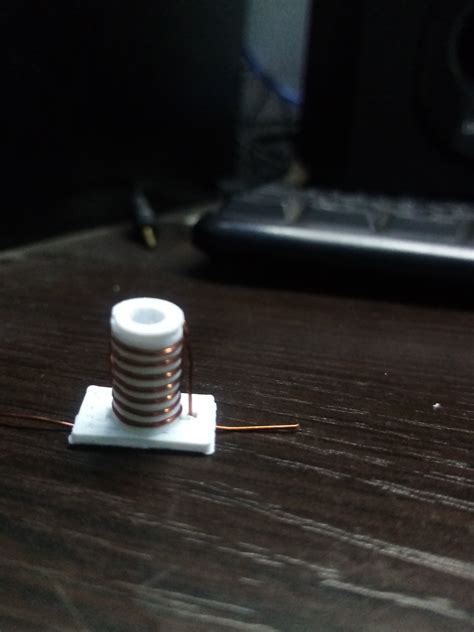

- Inductor o Bobina: Almacena energía en forma de campo eléctrico, con estructura de espiras de alambre esmaltado. Estos inductores se pueden diseñar en casa. Por ejemplo, para obtener un valor de 78 nH (nano henrios), se puede utilizar una varilla de 5 mm de diámetro y darle 7 vueltas con alambre esmaltado.
- Tabla de Prueba (Protoboard): Superficie con orificios para montar componentes en serie o paralelo, facilitando el ensamblaje y las pruebas.
- Chip Integrado TDA 7000: Circuito diseñado para la recepción de FM.
- Chip Integrado LM 386: Amplificador de audio.
- Regulador de Voltaje 7805: Componente que mantiene un voltaje de salida constante, común en fuentes de alimentación.

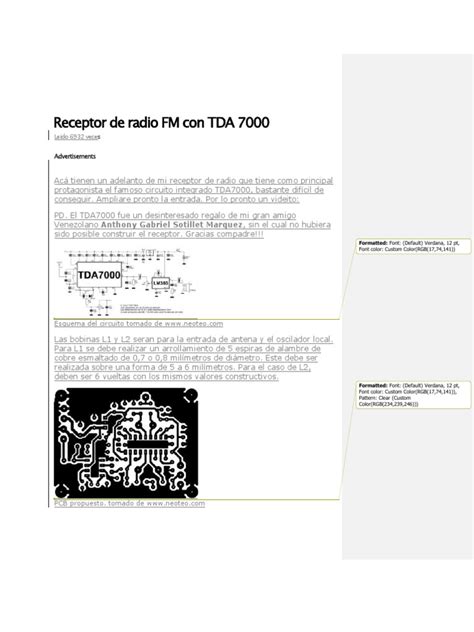

El montaje de un receptor FM utilizando el TDA 7000 implica la conexión de estos componentes siguiendo un esquemático que incluye etapas de recepción, sintonía LC (inductor-capacitor), amplificación de audio y rectificación de voltaje.
Un Pequeño Transmisor de FM: Explorando la Emisión

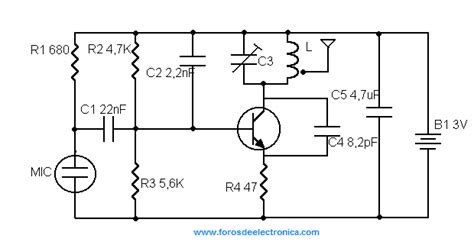

Además de la recepción, la emisión de señales de radiofrecuencia es otro campo apasionante. Un pequeño transmisor de FM, como el "Transnew-2", ofrece una excelente oportunidad para aprender sobre osciladores de alta frecuencia y modulación. Este tipo de proyecto, que tiene sus raíces en diseños de décadas pasadas, ha sido perfeccionado a lo largo del tiempo y es ideal para aplicaciones educativas y prácticas.
El Transnew-2, alimentado por pilas, puede emitir señales captables por un receptor de FM común a una distancia de hasta 30 metros. Su circuito se basa en un oscilador cuya frecuencia está determinada por un circuito resonante L1/CV (inductor y condensador variable). Este circuito se puede ajustar en un rango aproximado de 60 a 108 MHz, cubriendo la banda de FM y una porción del rango de TV. La realimentación para mantener la oscilación proviene de un capacitor, mientras que otro capacitor en paralelo con la fuente realiza el desacoplamiento.
El transmisor incorpora un micrófono de electreto con un transistor amplificador interno, polarizado por un resistor. Las señales captadas por el micrófono se acoplan al circuito de alta frecuencia a través de un capacitor electrolítico.
Al montar este transmisor, se deben tener en cuenta varios aspectos:
- Soldadura: Realizar soldaduras rápidas y limpias para evitar dañar los componentes por exceso de calor. Verificar la ausencia de "soldaduras frías" (mal contacto eléctrico) y "cortocircuitos" (uniones indeseadas entre terminales).
- Identificación de Componentes: Asegurarse de que los resistores y capacitores estén en sus posiciones correctas, prestando especial atención a los valores y tipos (los capacitores deben ser de disco de cerámica).
- Polaridad: Observar la orientación de componentes como transistores y diodos. El micrófono de electreto tiene un terminal negativo conectado a su carcasa.
- Antena: Para un funcionamiento óptimo, la antena debe mantenerse en posición vertical y alejada de objetos metálicos. Evitar movimientos bruscos que puedan desestabilizar la frecuencia de transmisión. La longitud máxima recomendada para la antena es de 40 cm.
El montaje de este transmisor no solo proporciona un dispositivo funcional, sino que también sirve como una plataforma para enseñar diversos conceptos de electrónica y telecomunicaciones, como el funcionamiento de estaciones de radio, telefonía celular, modulación, ondas de radio, transistores, oscilaciones y antenas. Es un proyecto que fomenta el aprendizaje práctico y la comprensión de los principios fundamentales que rigen el mundo de las comunicaciones inalámbricas.
