La Interfaz Multimedia de Alta Definición, conocida universalmente como HDMI, se ha consolidado como el estándar de facto para la transmisión de audio y video de alta calidad en el entretenimiento doméstico y profesional. Desde su concepción hace más de dos décadas, HDMI ha revolucionado la forma en que conectamos nuestros dispositivos, simplificando la maraña de cables y elevando la experiencia audiovisual. En la actualidad, esta interfaz sigue siendo una de las más populares, transmitiendo señales digitales de alta definición a través de un único cable.

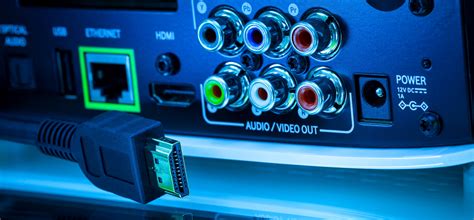

Los cables HDMI actúan como puentes entre la salida de cualquier fuente de alta definición, como dispositivos de streaming, barras de sonido, consolas de videojuegos, y la entrada de una pantalla de alta definición, ya sea un proyector o un televisor. Dada la ubicuidad de estos dispositivos en nuestra vida diaria, es muy probable que hayas utilizado un cable HDMI sin siquiera ser plenamente consciente de su función. Esta guía ofrece una introducción al mundo de HDMI, profundizando en las tecnologías HDMI ARC y HDMI eARC, innovaciones diseñadas para optimizar la experiencia de audio y minimizar la cantidad de cables necesarios.
Desglosando el Acrónimo HDMI: Alta Definición, Multimedia e Interfaz
Para comprender cabalmente qué es HDMI y su propósito, resulta útil analizar cada componente de su nombre:
Alta Definición (HD): Los televisores más modernos exhiben imágenes de una nitidez asombrosa y una calidad de audio excepcional. Sin embargo, esta mayor calidad se traduce en una cantidad masiva de datos. No todos los cables o conexiones son capaces de transferir estos datos desde una fuente de entrada a tu televisor con la velocidad o el ancho de banda requeridos para un rendimiento óptimo. HDMI fue concebido precisamente para solucionar este problema, y sus versiones más recientes continúan incrementando el ancho de banda para satisfacer las crecientes exigencias de calidad de audio y video.
Multimedia (M): Cuando hablamos de "multimedia", nos referimos a la capacidad de HDMI para admitir múltiples tipos de medios. HDMI es compatible tanto con video sin comprimir como con audio multicanal, de ahí su denominación como interfaz multimedia.
Interfaz (I): Una interfaz es, en esencia, una conexión entre dos dispositivos. Es el punto donde estos dos dispositivos se comunican y comparten datos en ambas direcciones. En el contexto de HDMI, actúa como la interfaz entre un dispositivo de entrada (la fuente de tu entretenimiento) y un dispositivo de salida (donde reproduces o visualizas tu entretenimiento).
En conjunto, HDMI representa una solución integral para la transferencia de datos de audio y video de alta demanda. Imagina conectar una fuente de datos de audio y video a tu televisor. Esta fuente podría ser un dispositivo de streaming como Roku o Apple TV, una consola de videojuegos moderna como PlayStation o Xbox, o un reproductor de Blu-ray. Lo que necesitas es una interfaz (una conexión física) que te permita transferir todos estos datos multimedia (audio y video). Pero no cualquier interfaz servirá. Necesitas una que pueda transferir una gran cantidad de datos a una velocidad increíblemente alta para alcanzar la calidad de alta definición que se ha convertido en el estándar para televisores, proyectores y otros dispositivos de entretenimiento modernos.
La Evolución del Cableado HDMI
Los cables HDMI son esenciales para transmitir señales de video y audio digitales sin comprimir entre dispositivos compatibles. El cable HDMI estándar de 14 milímetros (Tipo A) cuenta con 19 pines y dos extremos de conexión "macho" que se insertan en enchufes "hembra" en los dispositivos. Estos cables están disponibles en diversas longitudes, pero generalmente, cuanto más corto es el cable, más rápida es la transferencia de datos. Superar los 10 metros de longitud puede resultar en un deterioro significativo de la señal.
Las versiones más recientes de los cables HDMI ofrecen velocidades de transferencia de datos superiores. Aunque visualmente similares al cable estándar, se etiquetan como de Alta Velocidad o Ultra Alta Velocidad. Ambas representan una mejora sustancial respecto al estándar, pero para una experiencia óptima con los componentes HDMI 2.1 más recientes, se recomienda optar por cables de Ultra Alta Velocidad. La ventaja es que todos estos nuevos cables son retrocompatibles, lo que significa que puedes usarlos con dispositivos de versiones anteriores. Sin embargo, es importante recordar que el cable por sí solo no mejorará la calidad de los dispositivos antiguos.
Existen otros tipos de conectores HDMI, como el B, C, D y E, diseñados para usos específicos como smartphones, cámaras y sistemas de entretenimiento vehicular. No obstante, el Tipo A es el conector estándar para el entretenimiento en el hogar.
HDMI ARC: Simplificando el Flujo de Audio
Las siglas ARC en HDMI ARC provienen de "Audio Return Channel" (Canal de Retorno de Audio). Si utilizas tu televisor con una barra de sonido o un receptor de audio, esta función es fundamental para reducir la cantidad de cables.
En un sistema sin ARC, la conexión tradicional requería hasta tres cables: un cable HDMI para conectar tu dispositivo fuente al sistema de audio, otro cable HDMI para conectar el sistema de audio a tu TV, y un cable de audio/óptico para enviar el audio del televisor de vuelta a tu sistema de sonido. Con HDMI ARC, este tercer cable se vuelve innecesario. El mismo cable HDMI que conecta tu sistema de audio a tu TV también puede enviar el audio del televisor de vuelta a tu sistema de audio. En lugar de dos rutas de un solo sentido, se crea una autopista de datos de doble sentido.
ARC no es imprescindible si planeas utilizar únicamente los altavoces integrados de tu TV. Pero si buscas utilizar un sistema de sonido externo, no solo elimina la necesidad de un cable adicional, sino que también puede mejorar la calidad de la señal de audio al permitir que viaje en ambas direcciones.
¿Qué cable se necesita para HDMI ARC?
HDMI ARC es compatible con cables HDMI 1.4 y todas las versiones posteriores. Si planeas conectar un reproductor de Blu-ray o cualquier otra fuente de contenido con resoluciones de video de 1080p o superiores, es probable que necesites al menos un cable HDMI de Alta Velocidad. Es importante destacar que la mayoría de las barras de sonido modernas ya incluyen un cable HDMI ARC en su empaque.
Para que funcione correctamente, tanto los dispositivos que conectas como los puertos HDMI deben ser compatibles con HDMI ARC. Generalmente, los puertos compatibles estarán claramente etiquetados con las letras "ARC".
HDMI eARC: El Futuro del Audio de Alta Fidelidad
HDMI eARC significa "Enhanced Audio Return Channel" (Canal de Retorno de Audio Mejorado). Esta tecnología, introducida con la versión HDMI 2.1, opera de manera similar a HDMI ARC pero con un ancho de banda de audio significativamente mayor.
Este ancho de banda adicional permite a eARC soportar tecnologías de sonido envolvente de mayor calidad. Por ejemplo, aunque gran parte del audio Dolby Atmos puede reproducirse a través de HDMI ARC, necesitarás HDMI eARC para disfrutar de audio Dolby Atmos sin pérdidas utilizando el códec Dolby TrueHD.
En general, para habilitar HDMI eARC, solo necesitas conectar el cable HDMI como lo harías normalmente. Si tu televisor o proyector es compatible con eARC, es probable que veas una etiqueta con las letras "eARC/ARC" o una indicación similar en su puerto HDMI. En caso de duda, consulta la guía del usuario de tu dispositivo.
¿Qué cable se necesita para HDMI eARC?
No es estrictamente necesario un cable especial para HDMI eARC, aunque un cable HDMI de Alta Velocidad o un cable HDMI de Ultra Alta Velocidad serán los más adecuados. Estos últimos, al cumplir con las especificaciones de HDMI 2.1, garantizan la compatibilidad con todas las funciones de esta versión. Al igual que con otros cables HDMI más recientes, los cables de Ultra Alta Velocidad son retrocompatibles con dispositivos que no admiten HDMI 2.1.
¿Cuál es la Mejor Opción para tu Teatro en Casa?
Si buscas maximizar la calidad de audio en tu sistema de teatro en casa, especialmente al utilizar altavoces externos, HDMI eARC es la elección superior. Sin embargo, es crucial que todos los componentes de tu sistema (televisor, barra de sonido o sistema de audio) sean compatibles con eARC para asegurar un ancho de banda óptimo. De lo contrario, el rendimiento se verá limitado por el dispositivo con la compatibilidad más baja, es decir, uno que solo sea compatible con ARC.
Cómo Activar el Modo HDMI ARC para cualquier Smart TV!
Entendiendo la Entrada y Salida HDMI
La distinción entre "entrada" y "salida" HDMI es fundamental para una correcta configuración de tus dispositivos.
Entrada HDMI: Un puerto de entrada HDMI está diseñado para recibir una señal de audio y video desde una fuente externa. Por ejemplo, tu televisor tendrá puertos de entrada HDMI para recibir señales de un reproductor de Blu-ray, una consola de videojuegos o un decodificador. Es el receptor de la información audiovisual.
Salida HDMI: Por otro lado, un puerto de salida HDMI se utiliza para enviar o transmitir una señal de audio y video desde un dispositivo a otro. Un reproductor de Blu-ray, por ejemplo, utiliza su puerto de salida HDMI para enviar video y audio a tu televisor. Es el emisor de la información.
Es importante notar que las entradas y salidas HDMI no son intercambiables sin adaptadores o concentradores (hubs) específicos. Algunos dispositivos modernos, como ciertas MacBook, carecen de puertos HDMI directos, requiriendo adaptadores para conectar a pantallas externas.
La Influencia de AMD en la Conectividad Audiovisual
El avance tecnológico en la captura y presentación audiovisual ha impulsado la necesidad de un mayor ancho de banda. AMD ha respondido a esta demanda con una amplia gama de interfaces de conectividad de audio y video, aprovechando su E/S de alto rendimiento y transceptores para soportar estándares como SDI, HDMI y DisplayPort. La compañía ha desarrollado muchos de los subsistemas IP compatibles, lo que garantiza rentabilidad y fiabilidad.
SDI (Serial Digital Interface)
SDI es el estándar de conectividad predominante en sistemas de transmisión y algunas aplicaciones Pro AV, transportando medios sin comprimir a través de cable coaxial. Los subsistemas AMD UHD-SDI soportan diversas velocidades de datos y estándares SMPTE.
HDMI (High-Definition Multimedia Interface)
HDMI es la conexión AV principal en la electrónica de consumo y es muy popular en aplicaciones de visualización profesional. AMD ofrece subsistemas preempaquetados totalmente compatibles para recepción y transmisión HDMI, habiendo presentado la primera implementación en FPGA de HDMI 2.1 de la industria. Estos subsistemas integran controladores HDMI con generación de sincronización de video, puentes AXI y protección de contenido HDCP opcional.
DisplayPort
Las soluciones DisplayPort de AMD incluyen subsistemas de transmisión y recepción para las versiones 2.1 y 1.4 (compatibles con 8K y superiores) y 1.2 (hasta 4K).
Conectividad para Cámaras
Los sistemas de cámaras modernos requieren alta resolución, altas tasas de fotogramas y mayor profundidad de píxeles, lo que presenta desafíos significativos de ancho de banda de memoria y velocidad de datos. AMD ofrece soluciones basadas en MIPI, optimizadas en costo y alto rendimiento para captura y visualización de sensores de cámara, compatibles con los protocolos D-PHY, CSI-2 y DSI.
Interfaces de Audio Digital
Formatos como SPDIF (Sony/Philips Digital Interface) y AES3 (Audio Engineering Society 3) son interfaces de audio digital que implementan IEC 60958 para transmitir y recibir datos de audio. La interfaz I2S (Inter-IC Sound) se utiliza para conectar dispositivos de audio para la transmisión y recepción de audio PCM.
La Historia y Evolución de HDMI
HDMI, o Interfaz Multimedia de Alta Definición, es una interfaz de AV digital que soporta video de computadora de alta resolución y HDTV, además de múltiples canales de audio en un solo cable. Se encuentra comúnmente en dispositivos de visualización de pantalla plana, proyectores, reproductores de DVD, discos Blu-ray e incluso algunos ordenadores portátiles y tarjetas gráficas. Aunque diseñada para aplicaciones de consumo, HDMI ha encontrado rápidamente su lugar en el ámbito del AV profesional, complementando a su predecesora, DVI (Digital Visual Interface).
HDMI se basa en la topología de la interfaz eléctrica original de DVI, conocida como TMDS (Transition Minimized Differential Signaling). El consorcio HDMI se formó en 2002, lanzando la especificación inicial ese mismo año. Las versiones posteriores (1.1 en 2004, 1.2 en 2005, 1.3 en 2006) introdujeron mejoras significativas de rendimiento. La idea central de HDMI era ofrecer a la industria electrónica una solución de interconexión única que compactara todas las interfaces eléctricas necesarias en un paquete pequeño y fácil de usar para el consumidor.
HDMI utiliza principalmente un conector de 19 pines conocido como Tipo A, y ofrece un conector mini de 19 pines, el Tipo C, que se encuentra en videocámaras y otros dispositivos portátiles.
HDMI es compatible tanto con formatos de gráficos de computadora como de HDTV. Las versiones hasta 1.2 soportan tasas de gráficos de computadora hasta al menos 1920x1200/60 Hz. Las versiones HDMI hasta 1.2, así como DVI, ofrecen una profundidad de color de 24 bits. HDMI 1.3 introdujo "Deep Color", permitiendo un aumento sustancial en la profundidad de color (30, 36 y 48 bits), expandiendo el número de colores disponibles de millones a billones. Para soportar completamente las resoluciones de Deep Color y gráficos de computadora hasta WQXGA, HDMI 1.3 requiere velocidades de datos de 10.2 Gbps, el doble de la velocidad de 4.95 Gbps soportada por HDMI 1.2 y anteriores. HDMI 1.3 también añadió soporte para un espectro de color más amplio, conocido como xvYCC o x.v.Color.
En cuanto al audio, HDMI soporta hasta ocho canales de audio sin comprimir a hasta 24 bits/192 kHz, así como formatos de audio comprimido como Dolby Digital y DTS. La implementación de Deep Color y xvYCC es opcional en productos con HDMI 1.3, y aunque se han promovido con muchos dispositivos de visualización LCD y proyectores, su adopción generalizada aún depende de la disponibilidad en materiales fuente como discos Blu-ray.
Longitud de Cable y Rendimiento
Aunque las especificaciones eléctricas de DVI y HDMI son similares, la conectividad HDMI se promociona para funcionar a mayores distancias. Esto se debe a los avances en la fabricación de cables, que han permitido la producción de cables HDMI de bajo costo más largos. Los cables HDMI utilizan pares trenzados blindados de precisión. La distancia de recorrido es crítica debido a la tolerancia de sincronización que debe mantenerse. Los cables de par trenzado están sujetos a dos tipos de retardo que, si son excesivos, pueden causar errores de sincronización y cortes de datos. La "forma" correcta de las señales TMDS, conocida como diagrama de "ojo", y su sincronización con la señal de reloj, son cruciales para asegurar una visualización de imagen HDMI o DVI.
La especificación HDMI no especifica el diseño del cable ni los límites de longitud. Los fabricantes dependen de materiales de cable y electrónica activa para resolver problemas de distancia. La versión 1.3 establece dos tipos de cables: Categoría 1 y Categoría 2. El cable de Categoría 1 es suficiente para resoluciones HDTV hasta 1080p a 30 Hz y 24 bits de profundidad de color, mientras que el cable de Categoría 2 de mayor rendimiento es necesario para resoluciones más altas y tasas de Deep Color. La longitud del cable no está vinculada a la especificación, lo que hace que dependamos de los fabricantes para diseñar, probar y etiquetar los cables de forma precisa.
Protección de Contenido: HDCP
HDCP (High-Bandwidth Digital Content Protection) es un subsistema de HDMI que proporciona seguridad de datos para la interfaz y está diseñado para prevenir la piratería de contenido digital. El protocolo HDCP se implementa parcialmente a través de un enlace de comunicación bidireccional dentro de la interfaz I2C del DDC (Data Display Channel) y las conexiones TMDS de alta velocidad.
Un dispositivo HDMI autorizado puede contener hasta cuarenta valores de clave secreta de 56 bits junto con un identificador especial llamado Key Selection Vector (KSV). Estos valores son proporcionados por Digital Content Protection LLC. Cada vez que un dispositivo HDMI se conecta a un sistema, se ejecuta una rutina de autentificación automática. HDCP soporta la interconexión de dispositivos a través de una jerarquía de fuentes, receptores y repetidores.
La última versión, HDCP 2.0, introducida en 2008, refuerza significativamente la protección de contenido. Utiliza un sistema RSA más seguro para la autentificación (claves de 1024 y 3072 bits) y el algoritmo AES para la encriptación (claves de 128 bits). HDCP 2.0 no es retrocompatible con HDCP 1.x, pero se dispondrá de conversores.
Control de Electrónica de Consumo (CEC)
El sistema integrado Consumer Electronics Control (CEC) proporciona funciones de control "plug-and-play" en productos de consumo. Aunque ofrece flexibilidad para controlar múltiples dispositivos AV, CEC solo ha sido ampliamente utilizado en productos electrónicos de consumo desde HDMI 1.3.
Interoperabilidad y Extensión de Señal
Los Authorized Testing Centers (ATC) realizan pruebas de conformidad iniciales para productos. Dentro de la especificación HDMI, un producto encaja en categorías básicas como receptor, fuente, repetidor o cable. La conformidad a la interoperabilidad es obligatoria, pero la validación completa para conformidad HDMI y HDCP no estuvo disponible hasta HDMI 1.2. Esto podía generar problemas de compatibilidad con productos anteriores a HDMI 1.2, especialmente en el establecimiento de HDCP. Las pruebas de conformidad a HDCP fueron opcionales hasta HDMI 1.2, pero obligatorias desde HDMI 1.3.
Uno de los mayores desafíos para los integradores que trabajan con HDMI ha sido superar las limitaciones de distancia de los cables. HDMI Licensing, LLC proporciona pautas aproximadas de 10 a 15 metros como longitud máxima para cables de Categoría 1. Sin embargo, enviar señales HDMI a larga distancia es posible gracias a avances en el diseño de cables, permitiendo recorridos de hasta 45-60 metros. También se utilizan cables de fibra óptica y ecualizadores de cable, así como la transmisión a través de cables de red CAT 5, aunque estas soluciones a menudo soportan versiones anteriores de HDMI.
HDMI se ha vuelto casi ubicuo en dispositivos de visualización AV profesionales y de consumo. Los consumidores son cada vez más conscientes de HDMI y lo demandan. La posibilidad de una infraestructura de video totalmente digital ofrece la promesa de entrega de video de alta calidad e impoluto a altas resoluciones con integridad de píxeles perfecta. Sin embargo, HDMI también presenta consideraciones de diseño y posibles desafíos para los diseñadores de sistemas AV, incluyendo la distribución de señales y la gestión de las comunicaciones DDC.

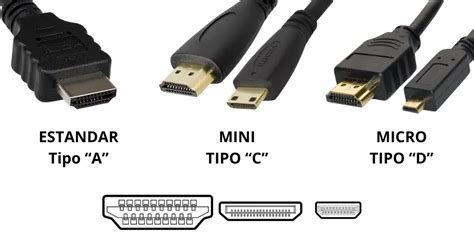

Tipos de Conectores HDMI
Existen varios tipos de conectores y cables HDMI:
HDMI Tipo A (Estándar): El más común, utilizado en televisores, consolas y reproductores Blu-ray. Admite resoluciones hasta 720p y 1080i, con un ancho de banda hasta 5 Gbps.
HDMI Tipo C (Mini HDMI): Una versión más pequeña, común en dispositivos portátiles como cámaras DSLR, videocámaras y tabletas grandes. Admite señales de audio y video de alta definición.
HDMI Tipo D (Micro HDMI): Aún más pequeño, se encuentra en dispositivos portátiles como cámaras de acción, smartphones y tabletas. Capaz de transmitir señales de audio y video de alta definición.
HDMI Tipo E (Conexión para Automóviles): Diseñado específicamente para vehículos, permite conectar sistemas de entretenimiento a bordo a una pantalla HDMI. Cuenta con un mecanismo de bloqueo para una conexión segura.
Preguntas Frecuentes
¿Cómo elijo el puerto HDMI correcto en mi televisor?
Si tu televisor y el dispositivo conectado son compatibles con la misma versión de HDMI, puedes usar cualquier puerto. Si tienes puertos con diferentes versiones de HDMI, elige el que coincida con la versión de tu dispositivo para asegurar la compatibilidad y acceder a las funciones más recientes.
¿Qué debo hacer si mi puerto HDMI no funciona?
- Verifica que el cable HDMI esté correctamente conectado.
- Asegúrate de que la fuente de entrada correcta esté seleccionada en tu televisor.
- Prueba con un cable HDMI diferente.
- Prueba el puerto HDMI con otro dispositivo.
- Reinicia el televisor y el dispositivo conectado.
Si el problema persiste, contacta al fabricante o a un profesional.
¿Cuáles son las especificaciones de HDMI 2.0?
HDMI 2.0 ofrece un mayor ancho de banda (hasta 18 Gbps) para resoluciones como 4K a 60 Hz, admite hasta 32 canales de audio, es compatible con formatos de video 3D y relaciones de aspecto 21:9, y mejora la funcionalidad CEC.
