El cableado de red es la columna vertebral de cualquier infraestructura de comunicación moderna, ya sea en entornos domésticos, empresariales o industriales. Dentro de la vasta gama de opciones disponibles, el cable de Par Trenzado No Blindado (UTP) de Categoría 5 (Cat 5) se ha establecido como una solución confiable y ampliamente utilizada para la transmisión de datos y voz. Este artículo se adentra en las características técnicas, especificaciones y los diversos usos de este tipo de cable, particularmente en su presentación unifilar en cajas de 305 metros.
Comprendiendo la Terminología: UTP, Cat 5 y Unifilar
Antes de explorar las especificaciones detalladas, es crucial desglosar los términos clave:
- UTP (Unshielded Twisted Pair): Significa "Par Trenzado No Blindado". La característica distintiva de este cable es que los pares de hilos de cobre están trenzados entre sí. Este trenzado es fundamental para reducir la interferencia electromagnética (EMI) y la diafonía (crosstalk) entre los pares, mejorando la integridad de la señal. Al ser "no blindado", carece de una capa protectora adicional de metal, lo que lo hace más flexible y económico en comparación con los cables blindados (FTP, STP).
- Categoría 5 (Cat 5): Se refiere a un estándar de rendimiento para cables de red. La Categoría 5, y su sucesora más común, la Categoría 5e (Cat 5e), especifica las características de transmisión del cable, como la frecuencia máxima de operación y la velocidad de datos que puede soportar. La Cat 5e, en particular, está diseñada para soportar frecuencias de hasta 100 MHz y velocidades de hasta 1000 Mbps (Gigabit Ethernet), aunque las especificaciones proporcionadas sugieren un rendimiento hasta 160 MHz para redes Gigalan 1000 Base T.
- Unifilar: Este término describe la construcción de los conductores individuales dentro del cable. Un cable unifilar (o de hilo sólido) utiliza un solo filamento grueso de cobre por conductor. Esto contrasta con los cables multifilares (o de hebras), que utilizan múltiples hilos finos trenzados para formar un solo conductor. Los cables unifilares son generalmente más rígidos y son ideales para instalaciones de cableado fijo o horizontal, donde el cable no se mueve con frecuencia. Los cables multifilares son más flexibles y se prefieren para cables de conexión (patch cords).
- AWG (American Wire Gauge): Es una medida del diámetro del conductor. Un número AWG más bajo indica un conductor más grueso. En el caso de los cables UTP Cat 5, el calibre 24 AWG es común. Un conductor de 24 AWG ofrece un buen equilibrio entre conductividad, resistencia y flexibilidad para aplicaciones de red.

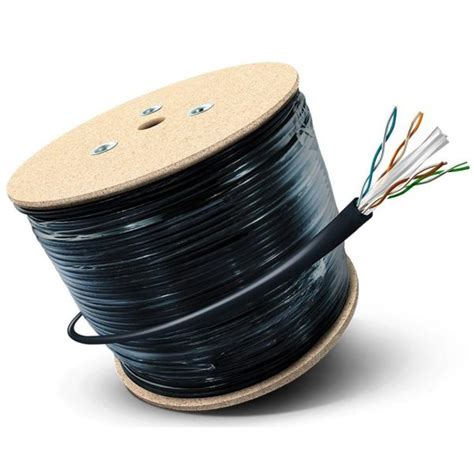

- Caja de 305 metros: Esta es la presentación típica de venta de cables de red para instalaciones, equivalente a 1000 pies. Permite tener una cantidad suficiente de cable para cubrir las necesidades de un proyecto de cableado estructurado.
Especificaciones Técnicas Detalladas del Cable UTP Cat 5 Unifilar
La información proporcionada detalla varias especificaciones cruciales que definen el rendimiento y la idoneidad de un cable UTP Cat 5 unifilar:
Composición y Construcción
- Marca: Varias marcas como Trimerx, Hikvision y LINKCHIP son mencionadas, cada una ofreciendo productos que cumplen con los estándares de la categoría.
- Modelo: UTP Unifilar (Par Trenzado No Blindado).
- Categoría: CAT 5 o CAT 5E. Las especificaciones de Cat 5e son más rigurosas y generalmente superan las de Cat 5. Las especificaciones proporcionadas, como el diseño para redes Gigalan 1000 Base T de 160 MHz, apuntan a un rendimiento que se alinea con Cat 5e o superior.

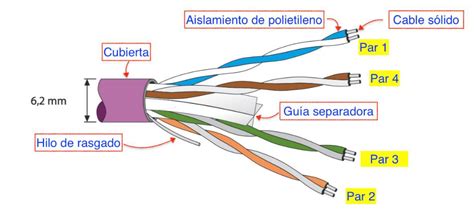

- Formación: 8 conductores aislados, organizados en 4 pares trenzados. Cada par está formado por dos hilos de cobre.
- Conductor: Cobre recocido rígido (unifilar). El uso de 100% cobre electrolítico es un punto clave, ya que garantiza una mejor conductividad y menor atenuación en comparación con cables fabricados con aleaciones de cobre (CCA - Copper Clad Aluminum).
- Aislamiento: Polietileno. Este material es un aislante eléctrico común y eficaz para hilos de cobre.
- Cubierta: PVC (Cloruro de Polivinilo). La cubierta exterior de PVC protege los conductores internos de daños físicos, humedad y otros factores ambientales. El color gris es una opción común para este tipo de cable.
- Blindaje: U/UTP (Unshielded/Unshielded Twisted Pair). Esto confirma que el cable no tiene blindaje metálico externo ni entre los pares.
Rendimiento Eléctrico y Físico
- Impedancia característica: 100 Ω ± 15 % (hasta 250 Mhz). La impedancia es una medida de la oposición del cable a la corriente alterna y es crucial para la transmisión de señales de alta frecuencia. Un valor de 100 ohmios es el estándar para cables de red Ethernet. El rango de frecuencia de 250 MHz indica una capacidad de rendimiento superior a la de la Cat 5 original, alineándose más con las capacidades de Cat 5e.
- Resistencia del conductor: Máx. 9,38 Ω/100m a 20°C. Este valor indica la resistencia eléctrica del cobre. Una menor resistencia es deseable para minimizar la pérdida de señal, especialmente en tendidos largos.
- Resistencia de aislamiento: Mín. 150 MΩ/Km. Mide la resistencia al paso de corriente eléctrica a través del material aislante. Un valor alto indica un buen aislamiento.
- Desequilibrio de resistencias: Se menciona "Máx. Cable UTP Cat5e 100% cobre Hikvision Modelo DS-1LN5E-E/E" y luego se repite la descripción. Este punto parece incompleto en la información original, pero generalmente se refiere a la diferencia de resistencia entre los conductores de un mismo par, lo cual es importante para el rendimiento en alta frecuencia.
- Máx. resistencia a la tracción de carga: 10 Kg. Este valor indica la fuerza máxima que el cable puede soportar antes de romperse bajo tensión. Es una medida de su durabilidad física.
- Temperatura de funcionamiento: -20º C hasta 70º C. Este rango define las condiciones ambientales bajo las cuales el cable puede operar de manera fiable.
Capacidades de Transmisión
- Diseñado para redes Gigalan 1000 Base T de 160MHZ: Esto especifica que el cable está optimizado para soportar redes Gigabit Ethernet (1000 Mbps) operando hasta una frecuencia de 160 MHz. Si bien el estándar Cat 5e se define hasta 100 MHz, muchos cables Cat 5e de alta calidad pueden operar de manera fiable a frecuencias más altas.
- Indicado para el transporte de datos digitales: Su función principal es la transmisión eficiente de paquetes de datos en redes informáticas.
- Indicado la transmisión activa de audio y video: La calidad de la señal que puede transportar hace que sea adecuado para transmisiones de audio y video, especialmente en sistemas modernos.
- Indicado para transmisión de alta definición a larga distancia: La baja atenuación y la integridad de la señal permiten la transmisión de video de alta definición (como 720p o 1080p) a distancias considerables dentro de los límites del estándar.
- Indicado para alimentación centralizada de cámaras de seguridad: La capacidad de conducir corriente eléctrica lo hace útil para alimentar dispositivos de red, como cámaras de seguridad, a través del mismo cable de datos.
- Indicado para alimentación mediante norma POE (Power over Ethernet): POE permite que los cables de red transmitan energía eléctrica junto con los datos. La calidad del cobre y la baja resistencia del cable UTP Cat 5e 100% cobre lo hacen adecuado para aplicaciones POE, asegurando que los dispositivos reciban la energía necesaria sin pérdidas significativas.
Aplicaciones Prácticas del Cable UTP Cat 5 Unifilar
La versatilidad y las características del cable UTP Cat 5 unifilar lo hacen ideal para una amplia gama de aplicaciones:
Cableado Estructurado en Redes de Área Local (LAN)
- Cableado Horizontal: Su uso principal es para el cableado horizontal, que conecta los puntos de toma de red en las oficinas o habitaciones con los paneles de parcheo en el cuarto de comunicaciones. La rigidez del cable unifilar lo hace adecuado para tendidos fijos a través de paredes, techos y conductos.
- Redes Domésticas y de Oficina: Permite la conexión de computadoras, routers, switches, impresoras y otros dispositivos de red, proporcionando conectividad a Internet y comunicación interna.
- Instalaciones de Sistemas de Seguridad:
- Transmisión de Video de Alta Definición (HD): Es una solución económica y efectiva para la transmisión de señales de video en sistemas de videovigilancia, soportando resoluciones como HD 720p o Full HD 1080p (HDCVI). Su baja resistencia eléctrica minimiza las atenuaciones y pérdidas en tendidos largos, lo que es crucial para mantener la calidad de la imagen.
- Alimentación de Cámaras de Seguridad: La capacidad de transmitir energía a través del cable (POE) simplifica la instalación de cámaras, eliminando la necesidad de una fuente de alimentación separada para cada cámara. Esto es especialmente útil en instalaciones extensas donde el acceso a puntos de corriente eléctrica es limitado.
Transmisión de Voz y Datos
- Telefonía IP: Además de los datos, estos cables son perfectamente capaces de transportar señales de voz para sistemas de telefonía sobre IP (VoIP).
- Otras Aplicaciones de Red: Pueden ser utilizados en redes de control industrial, sistemas de automatización del hogar y otras aplicaciones que requieran transmisión de datos a velocidades de hasta 1000 Mbps.
Cómo armar cable de red
Ventajas del Cable 100% Cobre y Diseño Unifilar
La elección de un cable UTP Cat 5e construido con "100% cobre" y en formato unifilar ofrece beneficios significativos:
- Mayor Conductividad y Menor Atenuación: El cobre puro es un excelente conductor eléctrico. Esto se traduce en una menor resistencia eléctrica, lo que a su vez minimiza la pérdida de señal (atenuación) y la degradación de la señal a lo largo del cable. Esto es particularmente importante para transmisiones de alta velocidad y a largas distancias, así como para aplicaciones POE donde la entrega de energía eficiente es clave.
- Rendimiento Confiable en POE: La baja resistencia del cobre puro asegura que la energía transmitida a través del cable POE llegue a los dispositivos con la menor pérdida posible, garantizando su correcto funcionamiento.
- Durabilidad en Instalaciones Fijas: El diseño unifilar, aunque más rígido, proporciona una mayor durabilidad mecánica para instalaciones permanentes. Una vez instalado, el cable no se somete a movimientos constantes, por lo que su rigidez no es un inconveniente y su construcción sólida asegura una vida útil prolongada.
- Identificación y Facilidad de Instalación: Las características como la rápida identificación de los pares y la facilidad de instalación mencionadas en las descripciones son aspectos prácticos que agilizan el proceso de cableado, reduciendo el tiempo y el costo de los proyectos.
Consideraciones Adicionales y Calidad del Cable
La calidad de un cable de red no solo se mide por su categoría, sino también por la calidad de sus materiales y la precisión de su fabricación. El uso de cobre electrolítico de alta pureza y el cumplimiento de los estándares de fabricación son esenciales para garantizar el rendimiento especificado.
La información adicional sobre el producto LINKCHIP menciona una garantía de 1 año, lo que subraya la importancia de la confiabilidad del producto. Las opciones de pago y envío también son factores a considerar para los compradores, indicando la disponibilidad y el soporte postventa.
En resumen, el cable UTP Cat 5 unifilar en su presentación de 305 metros es una solución de cableado de red robusta y versátil. Sus características técnicas, especialmente cuando se trata de cables 100% cobre y optimizados para Cat 5e, lo convierten en una opción idónea para una amplia gama de aplicaciones, desde el cableado de redes de datos y voz hasta sistemas avanzados de seguridad y transmisión de energía.
