En el mundo de las redes informáticas, la correcta conexión de los dispositivos es fundamental para garantizar una comunicación fluida y eficiente. Una parte crucial de este proceso, a menudo pasada por alto, es la correcta terminación de los cables de red. En las terminaciones de un cable de red, deben aparecer los cables de código de colores ordenados en el orden correcto. Para lograr esto, existen dos estándares de cableado ampliamente adoptados: T568A y T568B. Estos estándares especifican la disposición de los conductores dentro del conector RJ45, asegurando la compatibilidad y el funcionamiento adecuado de la red.
¿Qué son los Estándares de Cableado T568A y T568B?
Los cables de red, también conocidos como cables Ethernet, se componen típicamente de cuatro pares de cables trenzados. Cada par consta de un cable de color sólido y una franja del mismo color. Históricamente, para redes Ethernet 10/100BASE-T, solo se utilizaban dos pares de cables: el par naranja y el par verde. Los otros dos pares, el azul y el marrón, se reservaban para otras aplicaciones de red Ethernet o para conexiones telefónicas tradicionales.
La elección entre un cable directo o cruzado depende del tipo de conexión que se necesite establecer entre los dispositivos de red. Para normalizar la disposición de los cables y evitar confusiones, se utilizan los estándares T568A y T568B. Estos esquemas de cableado proporcionan las instrucciones precisas para la terminación de los cables de red en enchufes, así como en los conectores RJ45 de ocho posiciones.

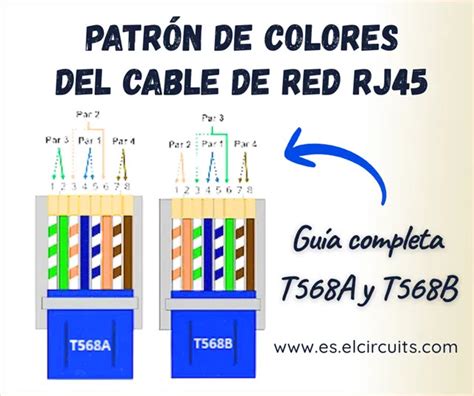

T568A vs T568B: El Código de Colores del Conector RJ45
La principal diferencia entre los estándares T568A y T568B radica en la posición de los pares de cables naranja y verde. Si bien puede parecer un simple cambio de código de color, esta diferencia tiene implicaciones significativas en la compatibilidad de los dispositivos y, por lo tanto, influirá en la decisión de qué esquema de cableado RJ45 se debe emplear.

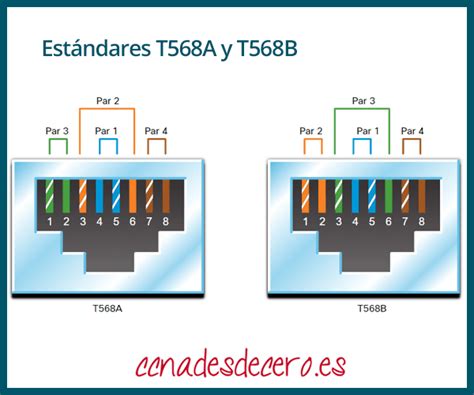

En el estándar T568A, el orden de los colores de los cables, de izquierda a derecha (con el clip del conector RJ45 hacia abajo y la apertura hacia usted), es el siguiente: verde con blanco, verde, naranja con blanco, azul, azul con blanco, naranja, marrón con blanco, marrón.
Por otro lado, el estándar T568B presenta el siguiente orden de colores: naranja con blanco, naranja, verde con blanco, azul, azul con blanco, verde, marrón con blanco, marrón.
Como se puede observar, la principal distinción es que en T568A, los pares verde y naranja ocupan posiciones intercambiadas en comparación con T568B. En T568A, el par verde está en las posiciones 1 y 2, y el par naranja en las posiciones 3 y 6. En T568B, el par naranja está en las posiciones 1 y 2, y el par verde en las posiciones 3 y 6. Los pares azul y marrón permanecen en las mismas posiciones relativas en ambos estándares.
¿Qué es un Cable de Red Directo?
Un cable de red directo, también conocido como cable de conexión (patch cable), es un tipo de cable de par trenzado que se utiliza comúnmente en las redes de área local (LAN) para conectar un ordenador a un dispositivo central de red, como un router o un switch. Este tipo de cable es una alternativa a las conexiones inalámbricas, permitiendo que uno o más ordenadores accedan a un enrutador a través de una conexión por cable.
La característica definitoria de un cable de red directo es que los colores de cada par de cable coinciden en ambos extremos del cable. Para un cable de red directo, se aplica un único estándar de cableado: ambos extremos del cable deben estar terminados según el mismo estándar. Esto significa que se puede tener un cable directo T568A a T568A, o un cable directo T568B a T568B. En ambos casos, la disposición de los pines en el conector RJ45 es idéntica en ambos extremos.
¿Qué es un Cable de Red Cruzado?
En contraste con el cable directo, un cable de red cruzado es un tipo de cable Ethernet diseñado para conectar dispositivos de computación directamente entre sí. A diferencia de los cables directos, los cables cruzados utilizan dos estándares de cableado diferentes en sus extremos: un extremo se termina con el estándar T568A y el otro extremo utiliza el estándar T568B. Por lo tanto, la disposición de los pines en un extremo es una imagen especular de la disposición en el otro extremo.
El cableado interno de los cables de red cruzados invierte las señales de transmisión (TX) y recepción (RX). Esta inversión es crucial para permitir la comunicación directa entre dispositivos del mismo tipo. Históricamente, este tipo de cable se usaba con mayor frecuencia para conectar dos dispositivos idénticos, como dos ordenadores directamente a través de sus interfaces de red (NIC), o dos switches entre sí.
Cómo hacer un Cable de Red Cruzado
Escenarios de Aplicación: Cable Directo vs. Cable Cruzado
La elección entre un cable directo y un cable cruzado es fundamental para el correcto funcionamiento de la red y depende intrínsecamente de los tipos de dispositivos que se conectan.
Escenario 1: Conexión Directa entre Dos PCs
Si intentamos conectar dos ordenadores directamente entre sí utilizando un cable directo, ambos ordenadores intentarán transmitir datos a través de los mismos pares de cables (generalmente el par naranja en T568B). Esto provocaría colisiones de señales, ya que ambos dispositivos estarían intentando enviar información por el mismo "canal" de transmisión. Simultáneamente, ninguno de los ordenadores estaría configurado para recibir datos en los pares designados para recepción. Como resultado, ninguna comunicación sería posible.
En este escenario, es necesario un cable cruzado. Al cruzar las señales de transmisión y recepción entre los extremos del cable (T568A en un lado y T568B en el otro), la señal enviada por el cable TX desde la PC 1 se recibe en el cable RX de la PC 2, y viceversa. Esta inversión de señales permite que dos dispositivos del mismo tipo se comuniquen eficazmente.
Escenario 2: PC a Switch a PC
Cuando se introduce un switch en la conexión entre dos ordenadores, la situación cambia drásticamente. Los switches modernos están diseñados para manejar la comunicación entre dispositivos y, en esencia, ya realizan un "cruce" interno de las señales. Un switch está diseñado para recibir datos en sus puertos de entrada (RX) y transmitirlos a través de sus puertos de salida (TX). Por lo tanto, no es necesario que el cable de conexión entre la PC y el switch realice este cruce.
En este caso, se utiliza un cable directo. La PC 1 envía sus datos por su cable TX, que es recibido por el switch en uno de sus puertos RX. El switch, a su vez, transmite estos datos por su puerto TX, y estos son finalmente recibidos por el puerto RX de la otra PC. De manera similar, la comunicación en la dirección opuesta sigue este patrón. Por lo tanto, cuando un switch se conecta a una PC, se debe usar un cable directo.
Escenario 3: PC a Switch a Switch a PC
Consideremos un escenario más complejo que involucra dos switches conectados entre sí, con PCs conectadas a cada switch. La lógica se basa en los principios anteriores: los dispositivos del mismo tipo requieren un cable cruzado, mientras que los dispositivos de diferente tipo requieren un cable directo.

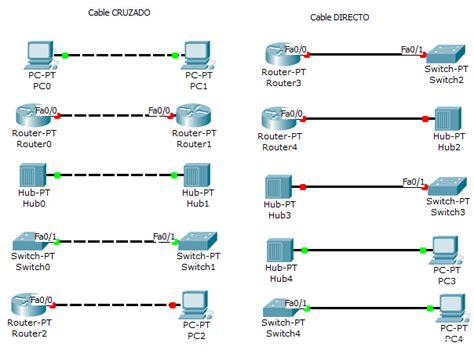

En este diagrama, podemos desglosar las conexiones:
- PC 1 a Switch 1: La PC 1 y el Switch 1 son dispositivos diferentes en términos de cómo manejan las señales de transmisión y recepción. Por lo tanto, se necesita un cable directo para esta conexión.
- Switch 1 a Switch 2: Los dos switches son dispositivos del mismo tipo. Para permitir la comunicación directa entre ellos, se requiere un cable cruzado. Esto asegura que las señales de transmisión de un switch lleguen a los puertos de recepción del otro.
- Switch 2 a PC 2: Similar al primer punto, el Switch 2 y la PC 2 son dispositivos diferentes. Se necesita un cable directo para establecer esta conexión.
En resumen, la regla general es: si conectas dos dispositivos del mismo tipo (PC a PC, switch a switch, router a router), usa un cable cruzado. Si conectas dos dispositivos de diferente tipo (PC a switch, PC a router, switch a router), usa un cable directo.
La Evolución y la Práctica Moderna
Es importante notar que la necesidad de cables cruzados ha disminuido significativamente con el tiempo. La mayoría de los equipos de red modernos, como switches y routers, incorporan una función llamada "Auto-MDI/MDI-X". Esta tecnología permite que el dispositivo detecte automáticamente el tipo de cable conectado (directo o cruzado) y ajuste su configuración de transmisión y recepción en consecuencia. Como resultado, en muchas redes actuales, se puede usar un cable directo para conectar dispositivos que históricamente habrían requerido un cable cruzado, simplificando enormemente el proceso de cableado.
Sin embargo, comprender la diferencia entre T568A y T568B, y cuándo utilizar un cable directo o cruzado, sigue siendo valioso para la resolución de problemas, la instalación en entornos heredados, y para aquellos que desean tener un conocimiento profundo de la infraestructura de red.
