La comunicación inalámbrica en movimiento, especialmente en las bandas de radioaficionado y servicios profesionales, exige equipos eficientes y fiables. Las antenas móviles de doble banda, que operan simultáneamente en las frecuencias VHF (Very High Frequency) y UHF (Ultra High Frequency), se han convertido en una solución indispensable para quienes necesitan mantener una comunicación clara y estable desde sus vehículos. Estas antenas ofrecen la versatilidad de cubrir dos espectros de frecuencia distintos con un solo dispositivo, optimizando el espacio y la instalación en automotores.

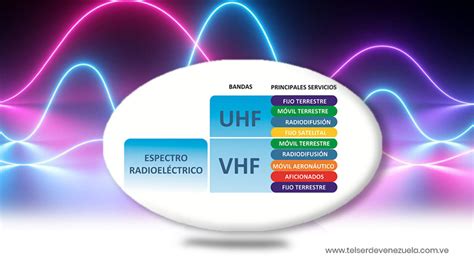

Comprendiendo las Bandas VHF y UHF
Antes de adentrarnos en las especificaciones de las antenas, es crucial entender las características de las bandas VHF y UHF. La banda VHF, que generalmente abarca de 30 MHz a 300 MHz, es conocida por su capacidad para propagarse a través de distancias más largas y por ser menos susceptible a la atenuación por obstáculos como edificios o árboles, en comparación con las frecuencias más altas. Esto la hace ideal para comunicaciones de largo alcance y en entornos con menos obstrucciones.
Por otro lado, la banda UHF, que opera de 300 MHz a 3 GHz, se caracteriza por su mayor capacidad de penetración en entornos urbanos densos y su menor sensibilidad a las interferencias electromagnéticas, lo que resulta en una comunicación más clara y detallada en ciudades o áreas con muchas estructuras. Además, las antenas UHF tienden a ser más cortas y compactas, lo cual es una ventaja significativa para la instalación en vehículos. La combinación de ambas bandas en una sola antena móvil permite a los usuarios beneficiarse de las fortalezas de cada una, adaptándose a diversas condiciones de propagación y entornos operativos.
Características Clave de las Antenas Doble Banda Móviles
Las antenas móviles de doble banda están diseñadas con la premisa de ofrecer un rendimiento óptimo en dos rangos de frecuencia distintos, lo que implica un equilibrio cuidadoso en su diseño y construcción. Una de las características fundamentales es su rango de frecuencia operativo. Por ejemplo, el modelo SDN1 está diseñado para operar en un amplio rango de 136 a 520 MHz, cubriendo de manera efectiva tanto las bandas VHF como UHF. Esta amplitud de cobertura asegura la compatibilidad con una gran variedad de equipos de radio.
Otro parámetro vital es la ganancia, que se mide en decibelios isotrópicos (dBi). La ganancia indica la capacidad de la antena para concentrar la energía de la señal en una dirección particular. Una antena con mayor ganancia puede transmitir y recibir señales más débiles de manera más efectiva. El modelo SDN1 ofrece una ganancia de 2.5 dBi, mientras que la KOMUNICA PWR-NR-66 presenta ganancias de 2.15 dB en VHF y 3.8 dB en UHF, y la DIAMOND AZ-506FX ofrece 2.15 dBi en VHF y 4.5 dBi en UHF. Estas cifras son importantes para evaluar el rendimiento esperado en diferentes condiciones.
La relación de onda estacionaria (VSWR) es un indicador crucial de la eficiencia de la antena. Un VSWR bajo, idealmente cercano a 1:1, significa que la antena está adaptada a la impedancia del transmisor, minimizando la pérdida de potencia y asegurando una transmisión eficiente. El modelo SDN1 especifica un VSWR ≤1.5, lo cual es un valor excelente que garantiza una transmisión eficiente y de baja pérdida.
La polarización vertical es una característica común en la mayoría de las antenas móviles, ya que permite una cobertura omnidireccional, es decir, la antena irradia y recibe señales en todas las direcciones horizontales de manera uniforme. Esto es particularmente ventajoso para vehículos en movimiento, donde la orientación de la antena puede cambiar constantemente. El diseño omnidireccional complementa la polarización vertical, asegurando que la comunicación no se vea interrumpida por cambios de dirección.
La potencia máxima admisible es otro factor determinante, especialmente para usuarios que operan con transmisores de alta potencia. La KOMUNICA PWR-NR-66, por ejemplo, puede soportar hasta 200W de potencia, lo que la hace adecuada para sistemas de alta potencia, mientras que la Diamond AZ-506FX está limitada a 50W.
El tipo de conector es fundamental para la instalación y la compatibilidad con la radio. El modelo SDN1 utiliza un conector tipo NMO, conocido por su robustez y fiabilidad, garantizando una instalación firme y segura. Otros modelos pueden emplear conectores PL (PL macho) o tipo N, cada uno con sus propias ventajas en términos de tamaño, facilidad de instalación y resistencia.
Finalmente, el material de construcción y la longitud de la antena influyen en su durabilidad y rendimiento. La KOMUNICA PWR-NR-66 está fabricada en acero inoxidable, lo que le otorga durabilidad y resistencia frente a las condiciones exigentes del exterior. Su longitud de 42 cm es compacta, pero ofrece un rendimiento sólido. La Diamond AZ-506FX, por su parte, tiene una longitud de 670 mm, ofreciendo una ganancia ligeramente superior en UHF.
Modelos Específicos y Sus Características
La diversidad en el mercado de antenas móviles doble banda ofrece opciones para cada necesidad. Analicemos algunos de los modelos mencionados:
Antena móvil dual banda modelo SDN1: Diseñada para operar en un amplio rango de 136 a 520 MHz, cubriendo frecuencias VHF y UHF con excelente rendimiento. Ofrece una ganancia de 2.5 dBi y una relación VSWR ≤1.5, lo que asegura una transmisión eficiente y de baja pérdida. Su diseño omnidireccional y polarización vertical permiten una cobertura uniforme en movimiento, ideal para uso vehicular. Cuenta con conector tipo NMO que garantiza una instalación firme y segura.
KOMUNICA PWR-NR66: Esta antena móvil de doble banda opera en las frecuencias VHF (137-152 MHz) y UHF (425-460 MHz). Con una longitud de 42 cm y un peso de 150 g, es compacta pero ofrece un rendimiento sólido. Está fabricada en acero inoxidable, lo que le otorga durabilidad y resistencia. Su diseño permite soportar hasta 200W de potencia. Ofrece una ganancia de 2.15 dB en VHF y 3.8 dB en UHF. Utiliza un conector PL macho.
Las valoraciones de usuarios para la KOMUNICA PWR-NR66 sugieren una buena calidad mecánica y estética. Se menciona que el ajuste de la antena se realiza de forma fácil y correcta, siempre que haya un buen plano de tierra para los 145 MHz. Se indica que el ancho de banda es menos amplio de lo esperado, pero es adecuado para las bandas de radioaficionado (144-147 MHz y 431-446 MHz). En resumen, se considera una antena perfecta para la banda de radioaficionado y un poco más.
DIAMOND MR-77PL: Una antena magnética doble banda con conector PL. Ofrece 3.4 dBi en UHF, tiene una longitud de 0.5 metros y soporta hasta 70W de potencia máxima. Su peso es de 400 gramos.
DIAMOND AZ-506FX: Esta antena flexible para móvil es de doble banda (144/430 MHz) con conector PL. Tiene una potencia máxima de 50W, una longitud de 670 mm y una ganancia de 2.15 dBi en VHF y 4.5 dBi en UHF.
DIAMOND AZ-505N: Una antena móvil con conector tipo N, doble banda UHF y VHF, de tan solo 0.47 metros de longitud y 50W de potencia, con una ganancia de 3.8 dBi en UHF.
Consideraciones para la Instalación y el Rendimiento
La instalación de una antena móvil es tan crucial como la elección de la antena misma. Un factor a menudo subestimado, pero fundamental para el correcto funcionamiento de las antenas, especialmente en VHF, es la necesidad de un buen plano de tierra o masa. Como se menciona en las valoraciones de la KOMUNICA PWR-NR66, un plano de tierra adecuado es esencial para lograr un ajuste correcto y un rendimiento óptimo, particularmente en la banda de 145 MHz. Un plano de tierra efectivo ayuda a la antena a irradiar la energía de manera eficiente y a minimizar las pérdidas, lo que se traduce en una mejor calidad de transmisión y recepción.
La elección entre un montaje fijo o magnético también impacta en la instalación y el rendimiento. Las antenas magnéticas, como la DIAMOND MR-77PL, ofrecen una instalación rápida y sencilla, sin necesidad de perforar el vehículo. Sin embargo, un montaje fijo bien realizado puede proporcionar una conexión más robusta y, en algunos casos, un mejor plano de tierra, lo que puede ser ventajoso para aplicaciones de alta potencia o cuando se busca el máximo rendimiento.
La impedancia es otro parámetro técnico importante. La mayoría de las antenas de radioaficionado y comunicaciones operan a una impedancia nominal de 50 Ohms. Asegurarse de que tanto la antena como el equipo de radio tengan la misma impedancia es vital para evitar desajustes que resulten en pérdida de potencia y posibles daños al equipo.
La durabilidad y resistencia a las condiciones climáticas son factores esenciales para cualquier equipo destinado a uso exterior y móvil. El uso de materiales como el acero inoxidable, como en la KOMUNICA PWR-NR66, garantiza una mayor longevidad y resistencia a la corrosión y al desgaste causado por la exposición a la intemperie.
#A180 Colocación antena de VHF /UHF en un coche
Ampliando las Capacidades: Accesorios y Configuraciones
Para optimizar la funcionalidad de las antenas móviles doble banda, existen diversos accesorios y configuraciones que pueden mejorar la experiencia del usuario. Por ejemplo, se menciona la posibilidad de combinar antenas con soportes como el RB-3WI o el COMTRAK MC-HF20 para crear un mini trípode fácilmente transportable. Esta configuración permite conectar antenas de HF, ampliando así las capacidades de comunicación del usuario y permitiéndole disfrutar de contactos a larga distancia. Esta versatilidad demuestra cómo una antena móvil puede ser parte de un sistema de comunicación más amplio y adaptable.
Además de los soportes, la elección del cable coaxial adecuado y su correcta instalación son fundamentales. Un cable de baja pérdida, como el RG-58 o RG-8, con conectores bien soldados, minimiza la atenuación de la señal entre la antena y la radio, asegurando que la potencia transmitida llegue a la antena y que las señales recibidas lleguen a la radio con la menor degradación posible.
La compatibilidad con diferentes tipos de radios móviles es otro aspecto a considerar. Las antenas diseñadas para bandas VHF/UHF suelen ser compatibles con la mayoría de las radios de estos rangos de frecuencia, pero siempre es recomendable verificar las especificaciones del fabricante para asegurar una integración perfecta. La alta eficiencia de transmisión y la durabilidad a largo plazo son atributos que los usuarios buscan para garantizar un rendimiento consistente y fiable en el tiempo.
El peso de la antena también puede ser un factor, especialmente en montajes magnéticos, donde un peso excesivo podría comprometer la adherencia. La KOMUNICA PWR-NR66, con un peso de 150g, es relativamente ligera, mientras que la DIAMOND MR-77PL pesa 400g.
Consideraciones sobre el Ancho de Banda
Si bien las antenas doble banda están diseñadas para cubrir dos rangos de frecuencia distintos, el concepto de "banda ancha" puede variar. En el contexto de la KOMUNICA PWR-NR66, se menciona que el ancho de banda es "menos amplio de lo esperado, no es una banda muy ancha pero está bien para 144 a 147 MHz y está bien para 431 a 446 MHz". Esto significa que, aunque la antena opera en las frecuencias deseadas, su capacidad para mantener un rendimiento óptimo puede ser más limitada en los extremos de los rangos de operación especificados. Para la mayoría de los radioaficionados que operan dentro de los sub-segmentos más comunes de las bandas VHF y UHF, este ancho de banda suele ser suficiente. Sin embargo, para aplicaciones que requieren operar en rangos de frecuencia muy amplios o en los límites extremos de las bandas, podría ser necesario considerar antenas con un ancho de banda intrínsecamente mayor o soluciones de antenas múltiples. La optimización del plano de tierra, como se mencionó anteriormente, juega un papel crucial en la mejora del rendimiento en todo el ancho de banda operativo de la antena.
La capacidad de una antena para operar eficientemente en un rango de frecuencias determinado depende de su diseño electromagnético y de su relación con las dimensiones físicas. Las antenas más cortas, diseñadas para frecuencias más altas (UHF), tienden a tener un ancho de banda más estrecho en comparación con antenas más largas diseñadas para frecuencias más bajas (VHF). Las antenas doble banda intentan comprometer estos diseños para lograr una funcionalidad dual, lo que a menudo resulta en un ancho de banda más limitado en comparación con antenas de banda única optimizadas para un rango específico.
El Futuro de las Antenas Móviles Doble Banda
La continua evolución de la tecnología de comunicaciones impulsa la innovación en el diseño de antenas. Se espera que las futuras antenas móviles doble banda ofrezcan anchos de banda aún mayores, mejor eficiencia, mayor robustez y nuevas funcionalidades, como la capacidad de sintonización automática o la integración con sistemas de navegación GPS. La miniaturización y la optimización del rendimiento en espacios reducidos seguirán siendo prioridades clave, especialmente considerando la creciente demanda de conectividad en una amplia gama de vehículos y dispositivos móviles. La investigación en nuevos materiales y técnicas de fabricación también contribuirá a la creación de antenas más ligeras, más resistentes y con un rendimiento superior, asegurando que la comunicación inalámbrica en movimiento siga siendo una herramienta vital y confiable en los años venideros. La búsqueda de un equilibrio entre tamaño, rendimiento, costo y facilidad de instalación continuará guiando el desarrollo de estas importantes piezas de tecnología de comunicación.
