En el entramado de las redes de comunicación, la elección del cable adecuado es fundamental para garantizar una conectividad fluida y eficiente. Dos de los tipos de cables Ethernet más comunes son los cables de conexión (patch cables) y los cables cruzados (crossover cables). Aunque a simple vista puedan parecer similares, sus configuraciones de cableado y aplicaciones difieren significativamente, impactando directamente en el rendimiento y la interoperabilidad de los dispositivos de red. Comprender estas distinciones es clave para seleccionar la solución más apropiada para cada escenario de red, desde la conexión de un ordenador a un router hasta la interconexión de equipos más complejos en centros de datos.
Fundamentos del Cableado: Estándares TIA/EIA 568A y 568B
Antes de adentrarnos en las particularidades de los cables de conexión y cruzados, es esencial comprender los dos conjuntos de estándares de cableado que rigen la terminación de los cables Ethernet: el estándar TIA/EIA 568A y el estándar TIA/EIA 568B. Estos estándares dictan la secuencia específica en la que los ocho hilos de cobre dentro del cable se conectan a los pines del conector RJ45.

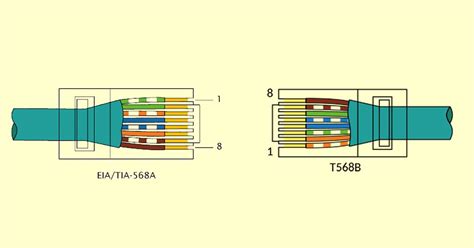

El estándar 568A establece la siguiente secuencia de colores para los hilos: verde-blanco, verde, naranja-blanco, azul, azul-blanco, naranja, marrón-blanco y marrón. Por otro lado, la secuencia del estándar 568B es: naranja-blanco, naranja, verde-blanco, azul, azul-blanco, verde, marrón-blanco y marrón. Históricamente, el estándar 568B ha sido el preferido por muchos usuarios debido a su supuesta ventaja en la mitigación de interferencias electromagnéticas, aunque en la práctica moderna, con el uso de cables de alta calidad y técnicas de blindaje, esta diferencia a menudo se minimiza. La elección entre uno u otro estándar se basa en la consistencia; lo crucial es que ambos extremos de un cable de conexión sigan el mismo estándar para lograr una conexión directa y funcional.
¿Qué es un Cable de Conexión Ethernet?

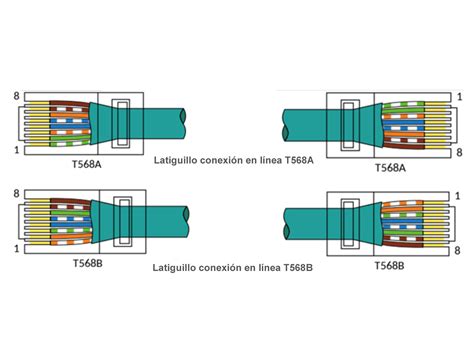

Un cable de conexión, también conocido como cable directo (straight-through cable), es el tipo de cable Ethernet más común y versátil. Su función principal es conectar dispositivos de red de diferentes tipos, permitiendo la comunicación entre ellos. La característica distintiva de un cable de conexión es que la secuencia de pines en un extremo coincide exactamente con la secuencia de pines en el otro extremo. Esto significa que si se utiliza el estándar 568A en un extremo, el mismo estándar 568A se aplica en el otro. De manera similar, si se emplea el estándar 568B en un extremo, el otro extremo también debe seguir el estándar 568B.
Los cables de conexión son fundamentales para construir redes de área local (LAN) y son esenciales en centros de datos. Se utilizan para interconectar una amplia gama de dispositivos, incluyendo computadoras, impresoras, switches, routers y servidores. Al transmitir señales de datos, un cable de conexión establece una ruta directa y sin cruces para que los datos fluyan entre los dispositivos, asegurando una comunicación de red eficaz y confiable. Por ejemplo, cuando se conecta una computadora a un router, se utiliza típicamente un cable de conexión. Este cable directo presenta un conector RJ45 en cada extremo, uno que se enchufa en el puerto Ethernet de la computadora y el otro en el puerto del router. Los datos viajan directamente a través del cable, manteniendo una trayectoria lineal.
La configuración de cableado directo, como se denomina a esta disposición, es el esquema estándar en la mayoría de las redes. En esta configuración, los pines 1, 2, 3 y 6 del conector RJ45 se asignan específicamente para la transmisión y recepción de datos. La versatilidad de los cables de conexión se manifiesta en su disponibilidad en diversas longitudes, colores y tipos de conectores (principalmente RJ45 para Ethernet), lo que permite una instalación flexible adaptada a las necesidades específicas de la red. Además, su naturaleza económica los convierte en una solución de conectividad de red rentable.
Usos Comunes de los Cables de Conexión:
- Conectar una computadora a un router: Permite el acceso a Internet y la comunicación dentro de la red local.
- Conectar una computadora a un switch: Facilita la conexión de múltiples dispositivos a la red.
- Conectar una impresora a una computadora: Permite la impresión desde la computadora a la impresora.
- Conectar un módem a un router: Esencial para establecer la conexión a Internet y su posterior distribución.
- Conectar un switch a un router: Amplía la capacidad de red y la distribución de la conexión.
- Conectar dispositivos de red a servidores: Facilita el acceso a recursos y datos centralizados.
En entornos profesionales, la calidad de los cables de conexión Ethernet es primordial. Utilizar cables de alta calidad asegura una comunicación fluida, previene la pérdida de datos y contribuye a la alta eficiencia de la red de una organización. La disponibilidad de cables de conexión en diversas longitudes y colores no solo responde a necesidades funcionales sino que también permite una organización visual coherente dentro de las instalaciones.
¿Qué es un Cable Cruzado Ethernet?

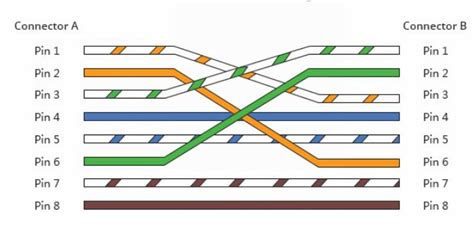

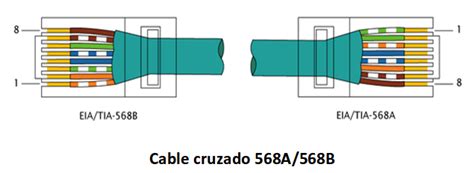

El cable cruzado (crossover cable) es un tipo de cable Ethernet diseñado para permitir la conexión directa entre dispositivos de red del mismo tipo, eliminando la necesidad de dispositivos intermedios como switches o hubs. A diferencia de la configuración directa de los cables de conexión, el cable cruzado Ethernet utiliza una configuración de cableado cruzado donde los pares de transmisión (TX) y recepción (RX) se intercambian o cruzan en un extremo del cable. Específicamente, los hilos correspondientes a los pines 1 y 2 (transmisión) en un extremo se conectan a los pines 3 y 6 (recepción) en el otro extremo, y viceversa. Esta conmutación permite que un dispositivo transmita y reciba datos simultáneamente a través de los hilos correctos, incluso cuando ambos dispositivos intentan usar los mismos pines para transmitir.
Tradicionalmente, los cables cruzados se han utilizado para conectar directamente dos computadoras, dos switches o dos routers sin la intervención de un dispositivo central. Por ejemplo, para establecer una conexión directa entre dos computadoras, un cable cruzado Ethernet sería la solución ideal. Este tipo de cable cuenta con un conector en un extremo que se conecta a una computadora y el otro extremo se conecta a la otra, permitiendo que los datos viajen directamente entre ellas.
La configuración de cableado cruzado simplifica la red al permitir la comunicación directa entre dispositivos similares. Históricamente, esto ofrecía una ventaja potencial en términos de ancho de banda, ya que la comunicación directa podía resultar en mayores velocidades de transferencia de datos y menor latencia en comparación con el enrutamiento a través de un switch o router. Además, los cables cruzados eran una herramienta valiosa para la solución de problemas y pruebas, permitiendo verificar la conectividad entre dispositivos y aislar si un problema residía en el equipo de red o en los propios dispositivos.
Usos Tradicionales de los Cables Cruzados:
- Conectar dos computadoras directamente: Para transferir archivos o jugar en red sin necesidad de un switch.
- Conectar dos switches directamente: Para interconectar dos switches y expandir la red.
- Conectar dos routers directamente: Para crear enlaces entre routers en configuraciones específicas.
- Conectar un switch a un router (en modelos antiguos): Antes de la generalización de la tecnología Auto-MDIX.
Cable de Conexión vs. Cable Cruzado: Las Diferencias Clave
La principal diferencia entre los cables de conexión y los cables cruzados radica en su configuración de cableado interno. Como se mencionó anteriormente, los cables de conexión presentan una configuración directa, con la misma secuencia de pines en ambos extremos, mientras que los cables cruzados emplean una configuración cruzada, intercambiando los pares de transmisión y recepción. Esta distinción en el cableado determina los tipos de dispositivos con los que cada cable es compatible.
Los cables de conexión son versátiles y se utilizan para establecer enlaces entre dispositivos de diferentes funciones, como una computadora y un switch, o un switch y un router. Su diseño asegura que la señal de transmisión de un dispositivo se dirija a la señal de recepción del otro, ofreciendo una amplia compatibilidad.
Por el contrario, los cables cruzados se diseñan específicamente para conexiones directas entre dispositivos similares. Su configuración de cableado cruzado es lo que permite esta comunicación directa, eliminando la necesidad de switches o hubs. Sin embargo, debido a su configuración específica, los cables cruzados pueden ser incompatibles con dispositivos que esperan una conexión directa estándar, lo que podría resultar en una falta de comunicación o un rendimiento deficiente si se utilizan incorrectamente.
La Evolución Tecnológica y la Disminución del Uso de Cables Cruzados
Con la llegada y la adopción generalizada de la tecnología Auto-MDIX (Automatic Medium-Dependent Interface Crossover) en los equipos de red modernos, la necesidad de cables cruzados ha disminuido drásticamente. Los dispositivos equipados con Auto-MDIX, como switches y routers más recientes, son capaces de detectar automáticamente el tipo de cable conectado y ajustar internamente los pares de transmisión y recepción según sea necesario. Esto significa que un puerto de red puede funcionar tanto con un cable de conexión como con un cable cruzado, interpretando correctamente las señales independientemente de la configuración física del cable.
En la práctica actual, la mayoría de los dispositivos de red modernos, especialmente los switches y routers de consumo y empresariales, implementan Auto-MDIX. Como resultado, un cable de conexión estándar a menudo puede usarse en situaciones donde tradicionalmente se habría requerido un cable cruzado. Esta evolución ha simplificado enormemente la gestión de redes, ya que los administradores ya no necesitan preocuparse por tener a mano ambos tipos de cables para diferentes escenarios de conexión. Los cables de conexión se han convertido en la opción predominante, siendo utilizados en la gran mayoría de las conexiones, incluyendo aquellas donde anteriormente se empleaban cables cruzados.
Cableado Estructurado: La Infraestructura del Futuro
Más allá de la distinción entre cables de conexión y cruzados, la planificación e implementación de un sistema de cableado estructurado es fundamental para el desarrollo de redes robustas y preparadas para el futuro. El cableado estructurado se refiere a la infraestructura de telecomunicaciones estandarizada que abarca todos los cables, conectores, canalizaciones y dispositivos necesarios para interconectar equipos dentro de un edificio o campus. Su objetivo es proporcionar una base flexible, escalable y confiable para las redes de voz, datos y otros servicios de comunicación.
Elementos Clave de un Sistema de Cableado Estructurado:
- Cableado Horizontal: Se extiende horizontalmente entre el área de trabajo y el cuarto de telecomunicaciones, constituyendo la mayor parte del cableado individual.
- Cableado Vertical o Backbone: Proporciona las interconexiones entre los diferentes pisos, cuartos de equipo y cuartos de telecomunicaciones, estableciendo la columna vertebral de la red.
- Cuarto de Comunicaciones: Un espacio dedicado para albergar y centralizar los equipos de telecomunicaciones.
- Cuarto de Entrada de Servicios de Cableado: Facilita la conexión del edificio a los servicios externos, incluyendo el punto de demarcación.
- Sistema de Puesta a Tierra: Esencial para la protección eléctrica y el correcto funcionamiento de los equipos.
El cableado estructurado, ya sea utilizando cables de par trenzado (UTP o STP) o fibra óptica, está diseñado para soportar una amplia gama de aplicaciones y tecnologías, independientemente de las aplicaciones específicas que transporte. Esto lo convierte en una solución a prueba de futuro, permitiendo una fácil instalación, ampliación y modificación de los componentes de red.
Tipos de Cableado y sus Capacidades
La evolución de los estándares de cableado ha sido impulsada por la demanda de mayores velocidades y anchos de banda. Las categorías de cableado, desde Cat 5 hasta Cat 8, reflejan esta progresión:
- Cat 5e: Soporta hasta 1 Gbps, siendo una opción común para redes Gigabit Ethernet.
- Cat 6: Diseñado para frecuencias de hasta 250 MHz, soporta 1 Gbps y es adecuado para redes Gigabit Ethernet.
- Cat 6a: Mejora el rendimiento y el ancho de banda, soportando 10 Gbps hasta 100 metros, con frecuencias de hasta 500 MHz.
- Cat 7: Caracterizado para 600 MHz según la norma ISO-1180, utilizado en redes de 10 Gbps y comunicaciones de alta fiabilidad.
- Cat 7a: Soporta 1000 MHz según la norma ISO-11801, ideal para redes de 10 Gbps y futuras necesidades de alta velocidad.
- Cat 8: El estándar más reciente, ofrece un ancho de banda de hasta 2 GHz y velocidades de hasta 25 Gbps y 40 Gbps, limitado a distancias cortas (hasta 30 metros), principalmente para entornos de centros de datos (CPD).
Introducción a las redes de fibra óptica ⚡️ Curso de redes desde 0 | Cap 17 |
La elección de la categoría de cable adecuada depende de los requisitos de velocidad, rendimiento y distancia de la red. Para la mayoría de las aplicaciones domésticas y de oficina modernas, los cables Cat 6 o Cat 6a ofrecen un excelente equilibrio entre rendimiento y costo.
Consideraciones Adicionales: Atenuación, Capacitancia e Impedancia
En el diseño y la implementación de redes, es crucial tener en cuenta las propiedades físicas de los cables que pueden afectar la integridad de la señal:
- Atenuación: La pérdida de fuerza o amplitud de una señal a medida que viaja a través del cable. La atenuación es la principal razón de las restricciones de longitud en las redes. Si la señal se debilita demasiado, el equipo receptor puede no interpretarla correctamente, lo que lleva a errores y bajo rendimiento.
- Capacitancia del Cable: La capacidad de un cable para almacenar energía eléctrica. Una alta capacitancia puede distorsionar la señal, especialmente en cables largos o con aislantes delgados. Los probadores de cable pueden medir la capacitancia para detectar si el cable ha sido maltratado.
- Impedancia y Distorsión por Retardo: La impedancia es la resistencia al cambio de las diferentes frecuencias que componen una señal. La distorsión por retardo ocurre cuando los componentes de frecuencia de una señal llegan al receptor en momentos diferentes, lo que puede dificultar la interpretación de la señal. Esto se agrava con el aumento de la frecuencia y la longitud del cable. Mantener un nivel de señal por encima del nivel de ruido es fundamental, y la interferencia (ruido de fuentes externas como lámparas fluorescentes o equipos electrónicos) es una preocupación constante.
Conclusión
La distinción entre cables de conexión y cruzados, aunque históricamente importante, se ha vuelto menos crítica en la era de la tecnología Auto-MDIX. Los cables de conexión, con su configuración directa, son ahora la opción predominante y más versátil para la mayoría de las conexiones de red. Sin embargo, comprender la configuración y el propósito de cada tipo de cable sigue siendo valioso para el diagnóstico de problemas de red y para apreciar la ingeniería detrás de la conectividad moderna. La implementación de un sistema de cableado estructurado, utilizando cables de categorías apropiadas y considerando las propiedades eléctricas del cableado, es la base para construir redes eficientes, confiables y preparadas para los desafíos tecnológicos del futuro.
