La constante evolución de nuestras necesidades de comunicación digital impulsa la innovación en las tecnologías de transmisión de datos. En este panorama, la modulación de amplitud en cuadratura (QAM) se erige como una piedra angular, permitiendo codificar información digital en señales analógicas para una transferencia de datos eficiente. Dentro de este espectro de avances, el 4096-QAM, también conocido como 4K-QAM, representa un salto significativo, prometiendo velocidades sin precedentes y una mayor eficiencia espectral. Este artículo profundiza en los fundamentos de QAM, explora sus diversas aplicaciones y desvela el potencial transformador del 4096-QAM.
Los Fundamentos de la Modulación QAM
En su esencia, la modulación QAM es una técnica que combina dos ondas portadoras desfasadas 90 grados entre sí. Cada portadora se modula de forma independiente en amplitud y fase, permitiendo codificar múltiples bits de información por cada símbolo transmitido. La definición de QAM gira en torno a la codificación de datos digitales en señales analógicas, lo que permite una transferencia eficaz de la información a través de los canales de comunicación. Consiste en transmitir dos señales distintas, una para la componente en fase (I) y otra para la componente en cuadratura (Q). El término "cuadratura" se refiere precisamente a esta diferencia de fase de 90 grados entre las dos señales.
Al variar simultáneamente la amplitud y la fase de estas portadoras, QAM puede crear múltiples estados únicos. Cuanto mayor sea el número de estados posibles, mayor será la cantidad de bits que se pueden representar por símbolo. Este es el principio fundamental detrás de las QAM de orden superior, como 256-QAM o 1024-QAM, que permiten transmitir un gran volumen de datos al aumentar la densidad de la constelación de la señal. Sin embargo, es crucial entender que los niveles más altos de QAM requieren una señal más potente y menos ruidosa, ya que son inherentemente más susceptibles a interferencias y errores.
En el receptor, las señales I y Q se recuperan mediante demoduladores de producto. Estos multiplicadores combinan la señal recibida con una señal portadora local y su versión desfasada 90 grados. Mediante filtros pasa-bajo, se separan las componentes I y Q originales, permitiendo reconstruir los datos transmitidos. La precisión en la sincronización de la portadora en el receptor es fundamental; cualquier desfase puede resultar en diafonía entre las señales moduladas, degradando la calidad de la transmisión.
Aplicaciones Diversas de QAM
La versatilidad y eficiencia de QAM la han convertido en una tecnología omnipresente en una amplia gama de sistemas de comunicación. Su capacidad para lograr un equilibrio óptimo entre el caudal de datos y la eficiencia del ancho de banda la hace ideal para aplicaciones donde la maximización de la velocidad de transmisión de datos es primordial.
Tecnología Wi-Fi
Una de las aplicaciones más destacadas de QAM se encuentra en las redes Wi-Fi modernas. Estándares como 802.11ac (Wi-Fi 5) y 802.11ax (Wi-Fi 6) emplean QAM de alto orden para incrementar significativamente el caudal de datos. Por ejemplo, Wi-Fi 6 utiliza 1024-QAM, lo que permite codificar hasta 10 bits por símbolo, mejorando drásticamente las velocidades de transmisión en comparación con estándares anteriores que utilizaban órdenes inferiores de QAM. El próximo estándar Wi-Fi 7 promete llevar esto aún más lejos con la adopción del 4096-QAM.
Televisión por Cable y Banda Ancha
En el ámbito de la televisión por cable y los servicios de Internet de banda ancha, QAM juega un papel crucial. Los proveedores de cable utilizan QAM para modular los datos que viajan por cables coaxiales, permitiendo la transmisión simultánea de múltiples canales dentro del mismo ancho de banda. La QAM de orden superior, como 256-QAM, se emplea comúnmente para maximizar las velocidades de transmisión de datos, asegurando a los suscriptores vídeo de alta definición y servicios de Internet rápidos. Los módems de cable en Estados Unidos, por ejemplo, se rigen por la norma ANSI/SCTE 07 2000, que especifica el uso de 64-QAM y 256-QAM.
Redes Móviles 4G y 5G
Las redes celulares, incluyendo 4G LTE y 5G, también se benefician enormemente de QAM para alcanzar velocidades de datos más elevadas. En estas redes, QAM modula los datos transmitidos entre las estaciones base y los dispositivos móviles. Un orden de QAM más alto se traduce directamente en un mayor potencial de velocidad de datos. Las redes 5G, en particular, hacen uso de 256-QAM y órdenes superiores para ofrecer velocidades de Internet móvil ultrarrápidas, esenciales para aplicaciones exigentes como el streaming de vídeo en alta resolución, la realidad aumentada y los juegos en tiempo real.
Comunicaciones por Satélite
La eficiencia en el uso del ancho de banda es de vital importancia en las comunicaciones por satélite, dada la limitación del espectro disponible. La modulación QAM, especialmente en sus órdenes superiores, permite a los proveedores de satélite maximizar el caudal de datos y optimizar la utilización del espectro.
El Salto al 4096-QAM: Más Allá de los Límites
El 4096-QAM representa la vanguardia en la tecnología de modulación, empaquetando un 20% más de bits por símbolo en comparación con el 1024-QAM. Esto se traduce en un aumento significativo de la velocidad de transmisión de datos, hasta cuatro veces más rápido que las modulaciones tradicionales de 2.4 GHz con dos transmisiones. Este incremento en la densidad de información por símbolo crea un uso más eficiente de la capacidad del espectro y aumenta el rendimiento general del sistema.

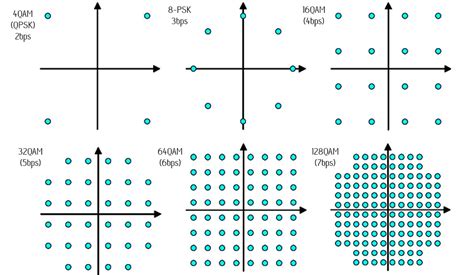

El funcionamiento del 4096-QAM se basa en la misma premisa que sus predecesores: aumentar el número de puntos en el diagrama de constelación. Mientras que 64-QAM tiene 64 puntos y 1024-QAM tiene 1024 puntos, 4096-QAM presenta 4096 puntos discretos. Cada uno de estos puntos representa una combinación única de amplitud y fase, y cada punto codifica 12 bits de datos (ya que 2^12 = 4096).
Inside Wireless: Modulación QAM
Este avance no solo mejora las velocidades, sino que también permite que más dispositivos accedan a una red sin comprometer el rendimiento. En las modulaciones tradicionales, un mayor número de dispositivos conectados puede llevar a una congestión de la red y a velocidades más lentas. El 4096-QAM, al ser más eficiente en el uso del tiempo de transmisión, reduce la latencia y mejora la experiencia del usuario, incluso en redes densamente pobladas.
La implementación de 4096-QAM exige circuitos de radio de mayor rendimiento. Esto significa que no solo se benefician las velocidades más altas, sino que el rendimiento general de otras velocidades de datos también mejora. Dispositivos como el punto de acceso AP6-Pro de Alta Labs ya incorporan esta tecnología, sirviendo como un ejemplo temprano de su integración práctica, incluso en puntos de acceso clasificados como WiFi 6.
Desafíos y Consideraciones del 4096-QAM
A pesar de sus impresionantes beneficios, la adopción generalizada de 4096-QAM enfrenta ciertos desafíos. Como se mencionó anteriormente, los órdenes de QAM más altos son más sensibles a las interferencias y al ruido. En entornos de radiofrecuencia (RF) adversos o con alta multitrayectoria, la dispersión de los puntos de la constelación puede disminuir la separación entre estados adyacentes, dificultando que el receptor decodifique la señal correctamente. Esto reduce la inmunidad al ruido y puede limitar la efectividad de estas modulaciones avanzadas.
Además, el incremento de capacidad con el aumento del orden de QAM no es lineal. Si bien 4096-QAM duplica la cantidad de bits por símbolo en comparación con 1024-QAM, los aumentos posteriores en la capacidad pueden volverse cada vez más limitados. Esto sugiere que la introducción de esquemas de QAM cada vez mayores no puede ser un proceso infinito. La optimización de la constelación, explorando configuraciones no rectangulares o circulares, puede ser necesaria para maximizar la eficiencia en ciertos escenarios.
La sincronización precisa de la portadora en el receptor sigue siendo un desafío crítico. Cualquier desviación en la fase de demodulación puede introducir diafonía, y en aplicaciones móviles, los desplazamientos de frecuencia debido al efecto Doppler deben ser compensados. Para superar estos obstáculos, se emplean técnicas como la recuperación de portadora y los lazos de seguimiento de fase.
El Futuro de la Transmisión de Datos
El camino hacia el 4096-QAM y más allá está marcado por la innovación continua. Avances como la técnica CCDP con XPIC, la modulación adaptativa (Adaptive Modulation) y la apertura de nuevos canales en bandas de frecuencia más altas (como 38 GHz, 42 GHz e incluso 80 GHz) están allanando el camino para una mayor eficiencia espectral. Los enlaces de microondas en el backhaul, por ejemplo, ya utilizan ampliamente QAM, y la evolución hacia órdenes superiores como 4096-QAM es una progresión natural.
El 4096-QAM proporciona una base sólida para gestionar las redes inalámbricas cada vez más complejas de hoy en día. Ya sea en entornos empresariales, comerciales o domésticos, esta tecnología tiene el potencial de transformar la forma en que interactuamos con la tecnología inalámbrica, ofreciendo un rendimiento superior, mayor fiabilidad y una experiencia de usuario más fluida. A medida que la demanda de datos continúa creciendo exponencialmente, la importancia de tecnologías como el 4096-QAM solo se intensificará, impulsando la próxima generación de conectividad global.
