Los cables Ethernet son la columna vertebral de nuestras redes digitales, conectando dispositivos y permitiendo la transferencia de datos a velocidades cada vez mayores. Dentro de este universo de conectividad, las categorías Cat5 y Cat6 han sido pilares fundamentales, cada una representando un avance en rendimiento y capacidad. Comprender las diferencias entre estos dos tipos de cables es crucial para tomar decisiones informadas al diseñar o actualizar una infraestructura de red, ya sea en un hogar o en un entorno corporativo. Este artículo desglosará las características de los cables Ethernet Cat5 y Cat6, comparando sus especificaciones técnicas y ofreciendo pautas claras para su elección.
¿Qué es un Cable Ethernet?
Antes de adentrarnos en las especificidades de las categorías Cat5 y Cat6, es importante tener una comprensión básica de qué es un cable Ethernet. Los cables Ethernet surgieron como un protocolo para cubrir las necesidades de acceso a Internet en localidades. Desde 2001, su funcionalidad se ha expandido y su popularidad ha aumentado. Actualmente, los cables Ethernet son comúnmente usados para conectar la mayoría de los dispositivos tecnológicos, tanto en hogares como oficinas. Existen distintos tipos de cables Ethernet que cambian y mejoran con el tiempo, y las categorías Cat5e y Cat6 son las más usadas hoy en día.
El Cable Ethernet Cat5: Un Vistazo Histórico

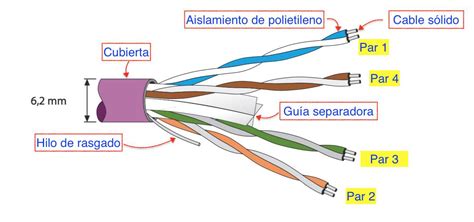

El Cat5, abreviatura de cable Ethernet de Categoría 5, se compone de un cable de par trenzado de cobre sin blindaje y un conector RJ-45 en el terminal. Un cable Cat 5 consta de cuatro pares de hilos, cada uno con una distancia de trenzado diferente para minimizar la diafonía entre ellos. La especificación Cat 5 se definió en TIA/EIA-568-A.
El cable Cat 5 admite un ancho de banda de hasta 100 MHz y velocidades de transferencia de hasta 100 Mbps, y la distancia máxima del cable está limitada a 100 metros. El cable Cat5 se suele usar en cableado estructurado de Ethernet sobre pares trenzados. Nació con Ethernet de 100 Mbps. Además, el cable Cat5 también puede utilizarse para transportar señales telefónicas y de vídeo.
La Evolución Hacia Cat5e: Superando las Limitaciones
Con el rápido desarrollo de la red, el cable Ethernet Cat5 ha quedado obsoleto y ha sido reemplazado por su variante Cat5e. El cable Cat5e (Categoría 5 mejorada) salió al mercado en 2001, lo que significó que el cable Cat5 quedó obsoleto. Al comprender las diferencias entre Cat5 y Cat5e, las razones se hacen evidentes.
El cable Cat5e tiene el mismo ancho de banda de transferencia (100 MHz) y apariencia física que el Cat5; son totalmente idénticos. Una forma de distinguirlos es cortar la cubierta e inspeccionar el cableado interno. En comparación con el cable Cat5, los pares de cables en el Cat5e están trenzados con mayor densidad. Basado en un rendimiento de transmisión mejorado, Cat5e puede soportar 1000BASE-T (Gigabit Ethernet) y permite una mayor distancia de transmisión y una mejor calidad de transmisión, mientras que Cat5 solo es adecuado para 100BASE-T a una velocidad de 100 Mbps. Además de la diafonía, la otra razón principal para que el Cat5e sustituya al Cat5 es la retrocompatibilidad del sistema de cableado Cat5e. Esto significa que el sistema de cableado Cat5 puede adaptarse sin problemas al sistema Cat5e.
Factores Clave para Diferenciar entre Cat5e y Otros Cables:
Cuando estás considerando las diferencias existentes entre cada uno de los cables, hay tres factores que debes tomar en cuenta:
- Velocidad de Transmisión: La velocidad de transmisión de información que aporta cada cable depende de su categoría. Este factor es determinado por el tiempo que toma transportar información de un punto a otro, y es medido en Megabits por segundo (Mb/s) o Gigabits por segundo (Gb/s). Esta es una de las características más importantes a considerar, ya que determina la efectividad de un cable.
- Ancho de Banda: La banda ancha hace referencia al índice de transmisión de un cable. Cuando el ancho de banda de una conexión incrementa la transmisión de información es más eficiente. Esta característica se mide en una unidad de frecuencia conocida como Megahercio (MHz); si un cable tiene una frecuencia alta de MHz, la transmisión es más eficaz.
- Reducción en la Interferencia: La interferencia es una perturbación en la comunicación de una conexión. Se produce cuando varios cables están juntos y la señal del circuito de comunicaciones se ve interrumpida debido a los campos electromagnéticos producidos entre ellos. Esta interferencia tiene como consecuencia pérdida de información y fallas en la seguridad de los datos transmitidos.
Este problema puede ser neutralizado utilizando diferentes métodos, en este caso consideraremos dos técnicas físicas regularmente usadas para reducir la interferencia:
- Trenzado de los Pares de Cables Internos: Dependiendo de la categoría, el trenzado se hace en diferentes longitudes. Este aspecto no está regulado y todas las compañías son libres de hacerlo en la longitud que deseen. Sin embargo, lo recomendable es adquirir cables que tengan un trenzado más ajustado, pues así el efecto de la interferencia será menor.
- Grosor del Revestimiento del Cable: Mientras más grueso sea la capa que recubre el cable, menos probable será que se origine interferencia en el circuito.
Cat5: Una Opción Obsoleta
Este cable solía ser la opción más popular de todas, pero ahora es considerado obsoleto debido a que las nuevas versiones de cables Ethernet han superado sus cualidades. La velocidad de transmisión que ofrece oscila entre los 10 y 100 Mb/s, y el rango de transmisión es de 100 MHz. Para reducir la interferencia, los cables Cat5 utilizan los métodos habituales. Tienen entre 1.5 a 2 trenzados por centímetro, lo que es considerado poco eficiente. Usualmente, los cables de categoría 5 tienen un revestimiento bastante grueso, un aspecto positivo de esta categoría.
Cat5e: El Cable Más Popular
Actualmente, este es el cable Ethernet más usado de todos, la "e" en el nombre es un acrónimo de la palabra en inglés "enhanced", que significa "mejorado". Además, es considerada la opción más eficiente de todas, debido a que su precio es accesible y provee una velocidad de 1 Gb/s y un índice de transmisión de 100 MHz. Como si eso no fuese suficiente, la interferencia interna es reducida gracias a que tiene un promedio de dos trenzados por centímetro, permitiendo transferir la información sin percibir una degradación significativa de la señal. Por todas esas razones, el Cat5e es uno de los cables Ethernet mejor vendidos del mercado.
El Cable Ethernet Cat6: Un Salto en Rendimiento
El cable Cat 6 (cable de categoría 6) fue publicado en 2002 por TIA. Dado que el cable Ethernet Cat 6 es una versión mejorada del Cat 5/Cat 5e, el Cat 6 cumple, por supuesto, requisitos más estrictos en cuanto a especificaciones y rendimiento que el Cat 5 y el Cat 5e. El Cat 6 admite velocidades de transferencia de datos de hasta 10 Gbps y un ancho de banda de hasta 250 MHz.
Al igual que el sistema de cableado Cat 5e es compatible con el Cat 5, el Cat 6 también lo es con el Cat 5/5e. El cable Cat 6 también es compatible con el sistema de cableado Cat 5. Se suele usar en 1000BASE-T y 10GBASE-T Ethernet. En 1000BASE-T, la longitud máxima permitida de un cable de par trenzado sin blindaje Cat 6 es de 100 metros, y en 10GBASE-T, la distancia máxima está limitada a 55 metros. Si la distancia de transmisión es de 55 a 100 metros, se requiere un cable Cat 6A o superior.
Cat6: El Estándar Actualizado
Esta versión es una de las más recientes actualizaciones de cables Ethernet. El Cat6 tiene un rango de transmisión de entre 1 y 10 Gb/s. La banda ancha también es superior, ofreciendo un índice de hasta 250 MHz, una mejora significativa en comparación con las categorías inferiores. Una cualidad maravillosa que tienen estos cables es que son compatibles con sistemas que utilicen cables de categoría 5 o 5e. Pero esa es solo parte de la historia; los Cat6 también están cubiertos por un revestimiento especial hecho de plástico, ideal para reducir la interferencia. Internamente, estos cables tienen más de dos trenzados por centímetro, una fantástica mejora ya que ayuda a reducir la interferencia de los circuitos internos. Los cables de categoría 6 son un poco más costosos que los Cat5e, por eso usualmente son recomendados para ser usados en oficinas o compañías que necesiten una transmisión de información rápida. Por supuesto, que si eres un fanático de las mejoras tecnológicas, este tipo de cables es para ti, ya que te llevarán un paso más hacia el futuro.
Comparativa Detallada: Cat5 vs Cat6
Esta sección ofrece una guía completa para elegir entre Cat5 y Cat6.
Velocidad
En pocas palabras, el cable Cat6 es más rápido que el Cat5. Mientras que el Cat5 soporta velocidades de hasta 100 Mbps, el Cat5e eleva esta capacidad a 1 Gbps. El Cat6, por su parte, puede alcanzar hasta 10 Gbps, aunque con limitaciones de distancia.
Ancho de Banda
Cat6 admite un ancho de banda de hasta 250 MHz, el doble del ancho de banda de 100 MHz de Cat5 y Cat5e. El ancho de banda del cable ayuda a determinar una serie de factores. El Cat5e puede funcionar a una frecuencia de 100 MHz, mientras que el Cat6 puede hacerlo a una frecuencia de 250 MHz.
Distancia
Tanto Cat5 como Cat6 tienen una longitud máxima de cable de 100 metros. La diferencia radica en la distancia admitida en aplicaciones específicas. Para 100BASE-T, tanto Cat5 como Cat6 pueden alcanzar los 100 m. Para 1000BASE-T, Cat6 sigue admitiendo 100 m; en cambio, para 10GBASE-T, Cat6 alcanza los 55 metros, mientras que Cat5 no puede funcionar con 1000BASE-T ni 10GBASE-T.
Estructura Física
El cable Cat6 tiene una estructura similar al Cat5. Un cable estándar de categoría 6 también consta de cuatro pares de hilos. A diferencia del cable Cat5, el Cat6 incorpora un esqueleto cruzado aislado en su interior, y los cuatro pares de hilos trenzados se colocan respectivamente en las cuatro ranuras del esqueleto cruzado. El núcleo de cobre del cable Cat5 es inferior a 0.45 mm, mientras que el del cable Cat5e es de 0.51 mm a 0.56 mm. El cable es ligeramente más grueso y rígido que el Cat5e.
Diafonía (Interferencia)
Gracias a su diseño estructural diferente, en comparación con los cables Cat5 y Cat5e, el cable Cat6 presenta características mejoradas de diafonía y ruido del sistema. El separador cruzado interno reduce la interferencia o diafonía de extremo cercano (NEXT). En comparación con el cable de red Cat5e, también mejora la diafonía de extremo lejano (ELFEXT) y presenta menores pérdidas de retorno e inserción.
Aplicación
Cat5/5e admite Ethernet 100/1000BASE-T y se usa más generalmente en 100BASE-T, proporcionando velocidades de hasta 100 Mbps, mientras que Cat6 admite 100/1000BASE-T y 10GBASE-T y se usa más generalmente en 1000BASE-T, proporcionando velocidades de hasta 1 Gbps.
¿Cat5 o Cat6? ¿Cuál Debería Elegir?
¿Es mejor el Cat 6 que el Cat 5? La respuesta es sí. El Cat 5 ha sido reemplazado por el Cat 5e y el Cat 6. Al comprar un cable Ethernet, la mayoría de los proveedores no ofrecen el Cat 5.
Si el precio es su principal preocupación y no necesita una velocidad superior a 2.5GBASE-T, tanto ahora como en el futuro, Cat5e es suficiente. Si desea asegurar el futuro de su red, Cat6 es la mejor opción gracias a su excelente rendimiento de transmisión y compatibilidad con versiones anteriores.
Otras Consideraciones: Cat6a, UTP vs. STP, y Cables Sólidos vs. Trenzados
Cat6a: Una Mejora Sofisticada
Esta versión de cables Ethernet representa el futuro inminente de este tipo de conexiones. La "a" se refiere a la palabra en inglés "augmented", que significa aumentado, pues esta categoría es una actualización del Cat6, y ofrece algunas cualidades mejoradas en comparación con la anterior versión. La velocidad de transmisión es de 10 Gb/s, el mismo rango que el Cat6, pero con una mayor capacidad. Pero la gran diferencia con la que cuenta este cable es el ancho de banda, que alcanza los 500 MHz. Físicamente, el grosor y el trenzado del Cat6a es similar al del Cat6. El costo es levemente superior al de la versión anterior y los beneficios que ofrece son significativos.
Diferencias entre UTP y STP
Los cables de Ethernet también tienen otra diferencia y es que el alambre de cobre que se encuentra en la parte interna puede ser UTP o STP.
- Cables de Par Trenzado sin Blindaje (UTP): Son aquellos cuyos cables internos carecen de blindaje. Esto se traduce en una mayor sensibilidad a la interferencia, por lo que son más apropiados para conexiones en espacios interiores como habitaciones u oficinas, y para cortas distancias. No son recomendables para exteriores o lugares donde los dispositivos estén muy separados entre sí.
TODO SOBRE LOS CABLES ETHERNET: TIPOS, CARACTERÍSTICAS y CUAL ELEGIR
- Cables de Par Trenzado Blindados (STP): Tienen un material que recubre cada uno de los pares separándolos entre sí. Eso significa que es menos probable que sean afectados por la interferencia, por eso son la mejor opción para conexiones de larga distancia y exteriores. El proceso consiste en aislar el material que rodea cada uno de los pares trenzados del cableado interno de los Ethernet. Eso evita que se produzca interferencia en el circuito interno, lo que previene la pérdida de información e impide que los campos electromagnéticos afecten la transferencia de información.
¿Cables Sólidos o Trenzados?
Esta es otra característica a considerar antes de adquirir un cable de Ethernet. En este caso, la diferencia está en la estructura interna del cobre; no se debe confundir con las definiciones UTP o STP, que son las referencias a los pares que recubren el alambre conductor, los cuales siempre están trenzados entre sí.
- Cable Sólido: Cuando el cable es sólido significa que utiliza un único hilo de cobre para transmitir la información. Esta versión es recomendada para instalaciones permanentes en pisos y paredes.
Tabla Comparativa de Categorías de Cables Ethernet
A continuación, se presenta una tabla que resume las características de diversas categorías de cables Ethernet:
| Categoría | Ancho de Banda Estándar | Velocidad Máxima de Datos | Tipo de Blindaje | Máx. Longitud del Cable | Redes Compatibles | Costo | Comentario |
|---|---|---|---|---|---|---|---|
| Cat5 | 100 MHz (hasta 350) | 100 Mbps | UTP o STP | 100m | 100Base-T | Bajo | Se considera obsoleto y no debe utilizarse para cableado nuevo. |
| Cat5e | 100 MHz (hasta 350) | 1000 Mbps | UTP o STP | 100m | 1000Base-T | Bajo | Adecuado para la mayoría de hogares y pequeñas empresas. |
| Cat6 | 250 MHz (hasta 550) | 1000 Mbps | UTP o STP | 100m | 1000Base-T | Justo | Funciones mejoradas con el mejor precio para redes domésticas y comerciales. |
| Cat6A | 500 MHz (hasta 550) | 10 Gbps | UTP o STP | 100 m (o 50 m a 10 Gbps) | 10GBase-T | Justo | Una buena opción económica para nuevas redes con un ancho de banda que puede manejar la mayoría de las pequeñas y medianas empresas. |
| Cat7 | 600 MHz | 10 Gbps | Solo blindado | 100 m | 10GBase-T | Moderado | El cable es muy rígido debido al blindaje adicional, lo que dificulta doblarlo y pescar. Recomendado para obra nueva. |
| Cat8 | 1000 MHz | 25 Gbps o 40 Gbps | Solo blindado | 30m | 25GBase-T, 40GBase-T | Alto | El cableado estructurado es la infraestructura de telecomunicaciones que forma la base de la mayoría de las redes informáticas y de comunicación. La elección de la categoría de cable adecuado es esencial. |
Cat5: Un Cableado Obsoleto
El Cat5 es una categoría más antigua, soportando un ancho de banda de 100 MHz y velocidades de hasta 100 Mbps. Este cable fue ampliamente utilizado en redes de hogar y pequeñas oficinas, pero hoy en día ha sido reemplazado en gran medida por versiones más avanzadas debido a su limitación en velocidad y capacidad de transmisión.
Cat5e: La Opción Más Popular y Eficiente
El Cat5e (enhanced) es una mejora del Cat5, diseñado para reducir la diafonía (interferencia entre los pares de cables) y mejorar la capacidad de transmisión. Con un ancho de banda de 100 MHz, el Cat5e soporta velocidades de hasta 1 Gbps, haciéndolo adecuado para redes gigabit. Este cable es ampliamente utilizado en implementaciones de red que requieren un rendimiento mejorado sin necesidad de una infraestructura completamente nueva.
Cat6: El Estándar de Redes Modernas
El Cat6 ofrece un salto significativo en términos de capacidad técnica, soportando un ancho de banda de 250 MHz y velocidades de hasta 10 Gbps en distancias cortas (hasta 55 metros). El Cat6 también ofrece mejor inmunidad al ruido y menor diafonía en comparación con el Cat5e, lo que lo hace más adecuado para entornos con interferencias electromagnéticas (EMI).
Cat6a: Para Exigencias de Alta Velocidad
El Cat6a (augmented) es una versión mejorada del Cat6, duplicando el ancho de banda a 500 MHz y permitiendo la transmisión de 10 Gbps a distancias de hasta 100 metros. Esto lo convierte en la opción preferida para centros de datos y aplicaciones que requieren transmisión de datos a alta velocidad en largas distancias. El Cat6a es menos susceptible a la diafonía y a las interferencias externas debido a su diseño mejorado y a la opción de un blindaje más robusto.
Cat7 y Más Allá: El Futuro de la Conectividad
El Cat7 representa un avance significativo en cuanto a blindaje, utilizando un esquema de blindaje total por par (S/FTP), lo que reduce drásticamente la interferencia electromagnética (EMI) y la diafonía. Con un ancho de banda de 600 MHz, el Cat7 soporta velocidades de hasta 10 Gbps en distancias de hasta 100 metros, haciéndolo adecuado para aplicaciones industriales y entornos donde la EMI es una preocupación crítica, como en instalaciones cercanas a equipos industriales pesados. Los cables de cobre, específicamente las categorías Cat5, Cat5e, Cat6, Cat6a, Cat7 y Cat8, han evolucionado para responder a las demandas crecientes de ancho de banda y velocidad de transmisión de datos.
La elección del cable adecuado para tu infraestructura de red depende de varios factores, incluidos el rendimiento requerido, la longitud del cable y las condiciones del entorno. Mientras que los cables Cat5 y Cat5e siguen siendo adecuados para redes más básicas, las opciones más avanzadas como Cat6, Cat6a y Cat7 ofrecen mayores velocidades y mejor rendimiento, lo que las hace más adecuadas para aplicaciones empresariales, industriales y de alta demanda de datos. Conocer estas diferencias te permitirá tomar la mejor decisión al momento de diseñar o actualizar tu infraestructura de red.
