Factor de Velocidad del Cable Coaxial RG58: Guía Completa para la Transmisión de Señales

Los cables coaxiales son componentes esenciales en una amplia gama de aplicaciones de transmisión de señales, desde redes de telecomunicaciones hasta sistemas de videovigilancia y comunicaciones por radio. Entre la multitud de opciones disponibles, el cable RG58 se destaca por su versatilidad y su arraigada presencia en diversos nichos tecnológicos. Comprender a fondo sus características, especialmente su factor de velocidad, es crucial para optimizar el rendimiento de cualquier sistema que dependa de él. Este artículo profundiza en las especificaciones del RG58, lo compara con otros cables coaxiales comunes y explora sus aplicaciones óptimas, ofreciendo una visión detallada para tomar decisiones informadas.

Patrimonio Coaxial Compartido: La Herencia del RG58

Tanto el RG58 como otros cables coaxiales como el RG59 comparten una herencia coaxial común. Estos cables de calidad han estado presentes en diversas capas de la infraestructura tecnológica durante años, lo que los convierte en soluciones confiables para una multitud de trabajos. Aunque externamente puedan parecer similares, cada uno está diseñado para sus propias aplicaciones particulares, garantizando la integridad de la señal en diversos escenarios de telecomunicaciones.

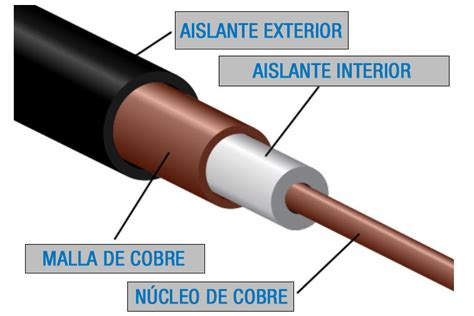

En esencia, cada cable coaxial cuenta con un conductor central, un aislante, un blindaje y una cubierta exterior. Esta construcción les permite transmitir señales con bajas pérdidas y ruido. Sin embargo, las diferencias en especificaciones como la impedancia y el calibre del conductor son significativas para su funcionamiento práctico y determinan su idoneidad para tareas específicas.

Construcción del Núcleo: La Base de la Transmisión

En el corazón de cualquier cable coaxial se encuentra su conductor central. Tanto el RG58 como el RG59 utilizan cobre en su conductor interno, un material excelente para transmitir señales rápidamente y con mínimas pérdidas. Este mismo metal se encuentra también en otros cables coaxiales de uso extendido, como el RG6 y el RG11.

Mientras tanto, el dieléctrico aislante que rodea al conductor central es vital para mantener la pureza de la señal. Los cables RG58 y RG59 suelen utilizar espuma o polietileno sólido para esta capa aislante. La elección del blindaje es igualmente crucial, ya que un buen blindaje permite que la señal viaje más lejos y con mayor claridad.

El Calibre del Conductor Central: Una Diferencia Clave

Una de las diferencias fundamentales entre el RG58 y otros cables coaxiales radica en el calibre de su conductor central. El cable RG58 típicamente presenta un núcleo de 20 AWG (American Wire Gauge), que es más grueso que el calibre 22 AWG que a menudo se encuentra en el RG59. Esta ligera diferencia en el grosor del conductor afecta directamente la impedancia y la eficiencia con la que cada cable transmite señales, especialmente a larga distancia.

La construcción interna de estos cables influye en su resistencia y durabilidad. Un núcleo más grueso y un aislamiento de calidad permiten que estos cables sean robustos, incluso cuando se doblan o se estiran durante el proceso de instalación. Esta robustez es un factor importante a considerar en entornos donde el cable puede estar sujeto a manipulación o estrés físico.

Propósito de Protección: El Papel del Blindaje

El blindaje, que envuelve el aislamiento, juega un papel fundamental en la protección contra el ruido externo y en el mantenimiento de la nitidez de la señal. Tanto el RG58 como el RG59 utilizan blindaje de cobre trenzado o, en ocasiones, de lámina metálica, aunque la densidad y la calidad de este blindaje pueden variar entre fabricantes y modelos específicos. El RG59, por ejemplo, suele incorporar un blindaje superior, lo que ha contribuido a su popularidad en aplicaciones de alta frecuencia.

La función principal del blindaje es evitar interferencias. Esto es especialmente crítico cuando el cable pasa cerca de líneas eléctricas, en edificios con alta densidad de cableado o en entornos con actividad de radiofrecuencia significativa. Un buen blindaje mantiene la señal estable de extremo a extremo, incluso a lo largo de cables largos. La construcción única del blindaje, incluyendo la cantidad de hebras y la tensión del trenzado, se manifiesta en el uso cotidiano. Un blindaje superior se traduce directamente en una imagen más nítida en aplicaciones de video o una conexión a internet más rápida y estable, especialmente en zonas propensas a interferencias.

Chaqueta Exterior: La Primera Línea de Defensa

La cubierta exterior es la primera línea de protección para el cable coaxial. Ambos cables, RG58 y RG59, utilizan materiales comunes como PVC y, ocasionalmente, polietileno, para protegerlos contra la humedad, los cortes y otros daños ambientales.

• RG58: Suele presentar un revestimiento de PVC, lo que lo hace flexible y fácil de doblar, siendo una opción común para uso en interiores.
• RG59: Puede venir con una cubierta de PVC o polietileno, a menudo más resistente, diseñada para trabajos en exteriores y para resistir la exposición al sol y la lluvia.

Ambos tipos de cables suelen llevar marcas que indican el tamaño, el tipo y el fabricante, lo que ayuda a los técnicos a identificar y seleccionar el cable correcto para una aplicación específica. Cuanto más grueso sea el revestimiento, mayor será la vida útil del cable, ya que ofrecerá una mayor resistencia a la abrasión y mantendrá la integridad del cable al ser pisado o arrastrado. Las marcas y el color del revestimiento también facilitan la identificación de cada cable durante la instalación y el mantenimiento.

Diferencias Clave: RG58 vs. RG59

Los cables coaxiales RG58 y RG59 se han consolidado en nichos específicos dentro del ámbito de la integridad de la señal y la transmisión de televisión. Sus diferencias van más allá de las especificaciones técnicas; influyen profundamente en cómo se integran estos cables en configuraciones prácticas, desde las complejas infraestructuras de televisión urbanas hasta los tranquilos laboratorios de radio. Comprender estas diferencias clave facilita la toma de decisiones acertadas para cualquier proyecto, ya sea en el hogar, en el trabajo o en cualquier otro lugar.

1. Impedancia: La Clave de la Compatibilidad de Señal

La impedancia es un factor fundamental para el funcionamiento óptimo de un cable coaxial, ya que determina la integridad de la señal eléctrica que lo atraviesa. El cable RG58 tiene una impedancia característica de 50 ohmios, mientras que el RG59 opera con una impedancia de 75 ohmios. Estas no son solo cifras abstractas; usar la impedancia correcta garantiza que las señales se mantengan nítidas y precisas, minimizando las reflexiones y pérdidas.

En la práctica, los cables de 50 ohmios, como el RG58, son excelentes para equipos de radioaficionados y redes de datos donde la consistencia de la señal es primordial. Por otro lado, los cables de 75 ohmios, como el RG59, son ideales para la transmisión de televisión e internet de banda ancha, donde la capacidad de manejar mayores anchos de banda y distancias es esencial.

La compatibilidad de impedancias es crucial. Si la impedancia de un cable no coincide con la del dispositivo emisor o receptor, se puede producir una degradación significativa de la señal, lo que se manifiesta como imágenes fantasma, pérdida de datos o interrupciones. Por ejemplo, conectar un cable de 50 ohmios a un televisor diseñado para 75 ohmios puede provocar que la imagen parpadee o se vea borrosa. En laboratorios de redes de alta velocidad, esta misma incompatibilidad puede provocar pérdida de datos o interrupción de la señal, afectando gravemente el rendimiento general del sistema.

2. Núcleo Conductor: Grosor y Eficiencia de Transmisión

El conductor central es el elemento que transporta la señal eléctrica. El cable RG58 tiene un núcleo de 20 AWG, que es ligeramente más grueso que el calibre 22 AWG utilizado en el RG59. Este núcleo más grueso le otorga al RG59 una ventaja inherente para transmitir señales a mayores distancias con menor pérdida de señal. El material del conductor, generalmente cobre, también es importante; un cobre de mejor calidad se traduce en transmisiones más puras.

Un núcleo grueso reduce la resistencia eléctrica y mejora el flujo de la señal. Para instalaciones que requieren tendidos de cable largos dentro de un edificio, el núcleo más grueso del RG59 puede ser preferible para minimizar la pérdida de señal. Sin embargo, si el espacio es reducido o la flexibilidad es un factor primordial, el núcleo más delgado del RG58 podría ser la mejor opción, facilitando su manejo e instalación en espacios confinados.

3. Rango de Frecuencia: Adaptabilidad a Diferentes Señales

El rango de frecuencia que un cable coaxial puede manejar de manera efectiva es un factor determinante para su aplicación. El cable RG58 admite frecuencias de hasta 1 GHz, mientras que el RG59 puede alcanzar hasta 2 GHz. Esto convierte al RG59 en la opción preferida para trabajos de alta frecuencia, como la transmisión de televisión digital o la alimentación de cámaras de videovigilancia de alta resolución.

Cuando se requiere video nítido a través de cables largos, el RG59 ofrece un mejor rendimiento y una menor pérdida de señal en comparación con el RG58 en estas frecuencias más altas. Los decodificadores de televisión, las antenas parabólicas y los sistemas de seguridad modernos requieren cables que puedan soportar la velocidad y el ancho de banda de las señales de alta frecuencia. El cable RG59 se ajusta mejor a estos requisitos, evitando la distorsión y la lentitud en la transmisión de datos de video.

4. Tasa de Atenuación: Midiendo la Pérdida de Señal

La atenuación se refiere a la cantidad de señal que se pierde al transmitirse a lo largo del cable. Todos los cables coaxiales experimentan alguna pérdida de señal, pero el RG58 tiende a perder más señal en la misma distancia que el RG59, especialmente a frecuencias más altas. En aplicaciones de audio y video, esto significa que el RG58 puede resultar en una calidad de sonido e imagen más débil en tramos largos.

Para configuraciones donde el receptor o dispositivo de visualización está alejado del transmisor, la menor tasa de atenuación del cable RG59 garantiza una señal más nítida y consistente. Elegir el cable adecuado para la distancia de transmisión marca la diferencia entre llamadas claras y ruido amortiguado, o entre una imagen de alta definición y una imagen degradada.

5. Tamaño Físico: Flexibilidad y Manejo

El cable RG58 es generalmente más delgado y ligero que el RG59. Esta característica facilita su paso por espacios reducidos, su enrutamiento discreto o su agrupación con otros cables sin generar un gran bulto. Su tamaño compacto ofrece una mayor flexibilidad en racks de equipos con poco espacio o detrás de los escritorios, donde el manejo de cables puede ser un desafío.

En aplicaciones a gran escala, donde el cable debe recorrer largas distancias o transmitir múltiples señales, el peso adicional y el diámetro del cable RG59 más grueso pueden estar justificados por su mejor rendimiento. Sin embargo, en ocasiones, al intentar introducir un cable en un armario de comunicaciones con espacio limitado o al realizar instalaciones en viviendas, un cable más delgado como el RG58 es significativamente preferible.

Enfoque de la Aplicación: RG58 en Acción

El cable coaxial RG58 destaca en numerosas aplicaciones de baja frecuencia y a corta distancia. Su impedancia de 50 ohmios lo hace ideal para tareas donde la amplificación de la señal es crucial y la consistencia es primordial, como en audio y radio. Su núcleo de 20 AWG, más grueso que el de 22 AWG del RG59, le permite transmitir señales con menor pérdida en distancias más cortas. El RG58 se utiliza con frecuencia tanto en interiores como en exteriores, lo que lo convierte en una opción práctica cuando las condiciones de cableado cambian o cuando los cables deben tenderse entre diferentes áreas.

Estaciones de Radioaficionados

Muchos aficionados a la radio aprecian el cable RG58 por su capacidad para manejar señales de baja potencia y su baja pérdida en distancias cortas. Ayuda a mantener las señales de voz y datos nítidas y claras, algo esencial para una comunicación por radio de alta fidelidad. Su impedancia de 50 ohmios es estándar para la mayoría de los equipos de radioaficionado, lo que garantiza una conexión sin problemas.

Redes y Telecomunicaciones de Corta Distancia

El cable RG58 se utiliza para tendidos de cable cortos en configuraciones de red, especialmente para conectar dispositivos como enrutadores, conmutadores o antenas de radio. Su baja impedancia cumple con los requisitos de la radio bidireccional y algunas aplicaciones de datos antiguas o específicas. Es una solución económica y efectiva para interconexiones dentro de un rack o entre equipos cercanos.

Equipos de Prueba y de Laboratorio

En entornos de laboratorio, el cable RG58 es fundamental para conectar equipos de prueba a los dispositivos que se están estudiando. Su señal y potencia consistentes lo convierten en un cable muy apreciado en los equipos de prueba, donde pequeñas pérdidas o ruido pueden arruinar resultados precisos. La fiabilidad del RG58 en estas aplicaciones es un testimonio de su diseño.

Radios Bidireccionales y Walkie-Talkies

Los dispositivos que necesitan señales claras y potentes a bajas frecuencias, como los walkie-talkies o las radios CB, suelen utilizar cable RG58. Este cable mantiene la nitidez de la señal, incluso en entornos congestionados o con interferencias, asegurando una comunicación fiable.

Sistemas de Audio de Baja Frecuencia

Cuando el audio necesita transmitirse con mínimas pérdidas, la impedancia de 50 ohmios del cable RG58 le permite destacar. Transmite señales de audio para sistemas de megafonía o arreglos de sonido sencillos con una degradación mínima. Los amplificadores de señal, los transceptores de radio, los divisores de antena e incluso algunos dispositivos de CCTV antiguos pueden usar cable RG58 para transmitir señales limpias.

Es importante recordar que, debido a su impedancia específica y su construcción, el RG58 no se puede reemplazar simplemente por un cable RG59 o RG6 sin que se produzcan pérdidas o desajustes de señal significativos. El RG58 es ideal para aplicaciones que requieren baja frecuencia y distancias cortas, y su uso en estos escenarios garantiza un rendimiento óptimo.

Enfoque de la Aplicación: RG59 y la Transmisión de Video

El cable coaxial RG59 es esencial para la transmisión de señales de video y se utiliza frecuentemente en entornos donde la nitidez de la imagen y la fiabilidad de las conexiones son primordiales. Con una impedancia de 75 ohmios, el RG59 es particularmente adecuado para aplicaciones de alta frecuencia, lo que lo convierte en una excelente opción para señales de video e internet de banda ancha. Su menor calibre (22 AWG) lo distingue del RG58, que emplea un núcleo más robusto de 20 AWG. Esto significa que el RG59 está más orientado al video y los datos, mientras que el RG58 se utiliza con frecuencia en equipos de radioaficionados.

Sistemas de Videovigilancia y Circuito Cerrado de Televisión (CCTV)

El cable RG59 se utiliza de manera extensiva en sistemas de videovigilancia (CCTV). Los sistemas de cámaras de seguridad requieren una transmisión de video consistente y de alta calidad, y el RG59 la proporciona de manera fiable. Su impedancia de 75 ohmios ayuda a minimizar la pérdida de señal, incluso en tramos largos, como los que se encuentran en grandes edificios o campus al aire libre. Gracias a la capacidad del RG59 para transmitir señales de alta frecuencia, los equipos de seguridad reciben imágenes nítidas con mínima interferencia o distorsión, algo fundamental durante la revisión de grabaciones de vigilancia.

Transmisión de Señal de Video en Hogares y Comercios

El cable RG59 se utiliza para la transmisión de señales de video en instalaciones domésticas y comerciales. Su alto rendimiento en frecuencias lo convierte en una opción popular para la televisión por cable, paneles de distribución de video e incluso algunos sistemas de cine en casa. Con el RG59, los usuarios pueden transmitir señales de video entre habitaciones o plantas sin una pérdida significativa de calidad de imagen. Por ejemplo, algunos hoteles y oficinas utilizan cables RG59 en sus redes de video internas para mantener pantallas nítidas y claras.

Radiodifusión Profesional

En los estudios de transmisión y producción de video, el cable RG59 se utiliza para conectar cámaras, monitores y paneles de control. Su construcción permite el alto ancho de banda requerido en las transmisiones de video profesionales, facilitando la transmisión fluida de señales de alta definición desde la cámara hasta la mesa de mezclas, cubriendo todo el estudio. Gracias a su baja interferencia, el RG59 es ideal para entornos donde cada fotograma cuenta y la calidad de la imagen es primordial.

La potencia del RG59 reside en su especificidad. No es un cable universal. Su impedancia característica de 75 ohmios, su calibre de conductor más delgado y su capacidad para manejar altas frecuencias lo convierten en un elemento esencial para aplicaciones donde la transmisión de señal de video de calidad prima sobre el audio o la radio. No es intercambiable directamente con los cables RG58, RG6 o RG11; cada uno tiene su aplicación óptima y especificaciones de diseño.

Más Allá de la Hoja de Especificaciones: Consideraciones Prácticas

La decisión entre el cable coaxial RG58 y el RG59, o incluso otros tipos como el RG6 y el RG11, implica más que solo comparar especificaciones básicas. Factores como la integridad de la señal deseada, la distancia de transmisión, el entorno de instalación y el tipo de señal que se va a transmitir juegan un papel crucial.

Los cables coaxiales se utilizan para conectar un transmisor de radio con una antena, o para transportar señales de video y datos. Constan de un elemento central conductor y una malla de blindaje, ambos aislados por un material dieléctrico. El conductor central es el elemento "vivo" que transporta la señal, mientras que la malla corresponde a la tierra o elemento negativo, proporcionando blindaje contra interferencias.

Existen cables coaxiales de distintas impedancias, siendo los más usados en radio los cables RG-58, RG-8 y RG-213 con una impedancia de 50 ohmios. Otro tipo de cables usados comúnmente son el RG-59 y el RG-11, que son de 75 ohmios de impedancia. Estos últimos pueden ser usados como transformadores de adaptación de impedancia de la línea para evitar pérdidas por el acoplamiento entre sistemas balanceados y desbalanceados. En este caso, se coloca entre la antena y el dipolo un cable coaxial de 75 ohmios, que tiene que tener una longitud específica, como ¼ de longitud de onda de la banda de trabajo.

Los cables coaxiales se clasifican según un estándar RG (Radio Guide), que fue desarrollado originalmente para el ejército de los EE. UU. El número que sigue a "RG" indica un conjunto particular de especificaciones. Es importante notar que no existe una estandarización absoluta entre todos los fabricantes, por lo que conocer las especificaciones exactas del cable necesario es fundamental.

Comparación con Otros Cables Coaxiales Comunes

Para una perspectiva más amplia, consideremos otros cables coaxiales a menudo mencionados junto con el RG58:

• RG-6: Este cable coaxial es el estándar para televisión y video de alta definición. Con una impedancia característica de 75 ohmios, es ideal para la transmisión de señales de televisión por cable, satélite y video de alta definición. Su construcción de alta calidad y su capacidad de ancho de banda permiten una transmisión de señal confiable a distancias moderadas.
• RG-11: Si se busca un cable coaxial con mayor potencia y alcance, el RG-11 es la opción ideal. Con una impedancia característica de 75 ohmios, ofrece una menor atenuación de la señal en distancias más largas en comparación con el RG-6. Es especialmente adecuado para aplicaciones que requieren transmisión de alta potencia, como sistemas de distribución de señales de televisión, redes de área amplia (WAN) y aplicaciones de CATV (televisión por cable comunitaria).

Características Clave de los Cables Coaxiales

Independientemente del tipo específico, varios atributos son cruciales al evaluar un cable coaxial:

• Impedancia Característica: Es la medida de la resistencia y capacitancia del cable. El ajuste adecuado de impedancia entre el cable, la fuente de señal y el receptor es vital para evitar reflejos de señal y garantizar una transferencia de energía óptima. Para redes informáticas, se usa comúnmente 50 ohmios, mientras que 75 ohmios se utiliza en audio, video y telecomunicaciones.
• Atenuación de la Señal: Mide cuánta señal se pierde a lo largo del cable. Los cables de mayor calibre, como el RG-11, generalmente tienen una menor atenuación que los de menor calibre como el RG-6 o el RG-59. Si necesitas transmitir señales a largas distancias, es recomendable optar por cables coaxiales con menor atenuación para asegurar una calidad de señal óptima.
• Resistencia a Interferencias: Los cables coaxiales están diseñados para ofrecer una excelente resistencia a las interferencias electromagnéticas y de radiofrecuencia gracias a su construcción con blindaje. Esto garantiza una transmisión más limpia y libre de distorsiones.
• Capacidad de Ancho de Banda: Se refiere a la capacidad del cable para transmitir datos a altas velocidades. Cuanto mayor sea el ancho de banda, mayor será la cantidad de datos que puede transportar, lo cual es esencial para redes de alta velocidad y transmisión de video en alta definición.

El Factor de Velocidad y su Importancia

El factor de velocidad (FV) de un cable coaxial es un parámetro crucial que indica la velocidad a la que una señal electromagnética se propaga a través del cable en relación con la velocidad de la luz en el vacío (aproximadamente 300,000 kilómetros por segundo). Este factor está determinado principalmente por el material dieléctrico utilizado entre el conductor central y el blindaje.

Un factor de velocidad de 1 (o 100%) significaría que la señal viaja a la velocidad de la luz en el vacío. Sin embargo, la mayoría de los materiales dieléctricos utilizados en cables coaxiales ralentizan la señal. Por ejemplo:

• Dieléctrico de aire (escalerilla): Alrededor de 0.95 (95%).
• Polietileno Sólido (PE): Típicamente alrededor de 0.66 (66%).
• Polietileno Espumado (Foam PE): Suele estar entre 0.75 y 0.85 (75-85%).

El RG58, con un dieléctrico de polietileno sólido, tiene un factor de velocidad típicamente alrededor de 0.66. Esto significa que las señales viajan a aproximadamente el 66% de la velocidad de la luz en el vacío. Este factor es esencial para calcular la longitud eléctrica de un cable, especialmente cuando se utiliza en aplicaciones de resonancia, como stubs, transformadores de ¼ de onda o enfasadores.

Por ejemplo, si necesitas un elemento de ¼ de onda a una frecuencia específica, la longitud física del cable será menor que la calculada usando la velocidad de la luz en el vacío. La fórmula para calcular la longitud física es:

Longitud Física = (Longitud Eléctrica) * (Factor de Velocidad)

Donde la longitud eléctrica es la longitud teórica calculada con la velocidad de la luz en el vacío.

En el contexto de la construcción de antenas, como dipolos hechos con cable coaxial, el factor de velocidad es fundamental. Si se unen el vivo y la malla en los extremos del cable coaxial para formar un elemento radiante, la corriente solo circulará por la superficie del conjunto (efecto pelicular de la RF). En este caso, el factor de velocidad del dieléctrico entre el conductor y la malla efectivamente acorta la longitud física requerida para obtener la resonancia deseada.

Especificaciones del Cable Coaxial RG58: Un Vistazo Detallado

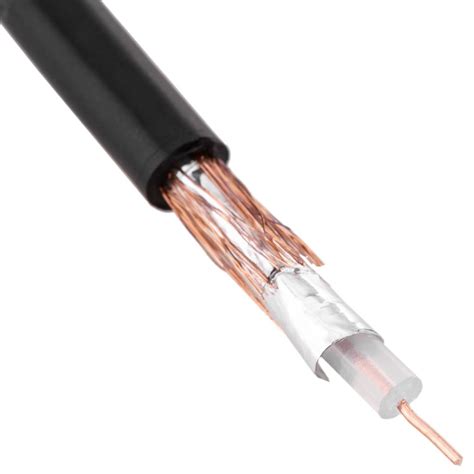

El cable RG58 es un cable coaxial de 50 ohmios que ha sido un estándar en la industria durante décadas. Sus especificaciones clave incluyen:

Características Eléctricas:

• Impedancia Típica: Dentro de un rango de 2 Ohm de 50 Ohm.
• Frecuencia de Operación Máxima: Hasta 5 GHz (aunque su rendimiento óptimo se da a frecuencias más bajas).
• Resistencia del Conductor Interno: Aproximadamente 38.4 ohmios por kilómetro.
• Resistencia Dieléctrica: Típicamente 500 ohmios.
• Factor de Velocidad (FV): Generalmente alrededor de 0.66 (66%).

Construcción y Materiales:

• Conductor Interno: Generalmente un conductor de cobre sólido o trenzado de 20 AWG (0.91 mm de diámetro). Las variantes trenzadas ofrecen mayor flexibilidad y resistencia a la fatiga.
• Dieléctrico: Polietileno sólido (PE) o espuma de polietileno (Foam PE). El PE sólido tiene un FV más bajo (~0.66), mientras que el Foam PE tiene un FV más alto (~0.80).
• Blindaje: Una trenza de cobre estañado flexible o de cobre desnudo, con una cobertura que varía entre el 70% y el 95% según el fabricante. Algunas versiones pueden tener doble blindaje (cinta de aluminio más trenza).
• Chaqueta Exterior: Generalmente PVC resistente a los rayos UV, que proporciona durabilidad y protección contra la intemperie. El diámetro total del cable suele ser de aproximadamente 4.95 mm (0.195 pulgadas).

Aplicaciones Típicas:

• Pruebas y mediciones.
• Radioaficionados y servicios de emergencia.
• Antenas WLAN.
• Conexiones de equipos de radio de baja potencia.
• Redes de datos de corta distancia.

RG58 vs. LMR-100 y LMR-200: Una Comparación Moderna

Mientras que el RG58 sigue siendo una opción viable y económica, los avances tecnológicos han dado lugar a cables coaxiales modernos de baja pérdida que ofrecen un rendimiento superior, especialmente en aplicaciones de mayor frecuencia o de mayor distancia. El LMR-100 y el LMR-200 son ejemplos de estos cables.

Características Comunes con RG58:

• Impedancia de 50 ohmios.
• Dieléctrico de polietileno (PE) resistente a la intemperie.
• Cubierta exterior de PVC.

Diferencias Clave:

• LMR-100: Es un cable coaxial de 50 ohmios con un diámetro total inferior al RG58 (aproximadamente 2.79 mm). A menudo tiene un conductor central de acero sólido recubierto de cobre y un doble blindaje (cinta de aluminio y cobre estañado trenzado), lo que resulta en una menor pérdida de señal.
• LMR-200: Es un cable coaxial de baja pérdida de mayor diámetro (aproximadamente 6.1 mm) que el RG58. Posee un conductor central más prominente y un doble blindaje robusto, lo que le confiere una atenuación significativamente menor a lo largo del cable, especialmente a frecuencias más altas.

La tabla de atenuación comparativa entre RG58 y LMR-200 a diferentes frecuencias ilustra claramente la ventaja de rendimiento de los cables de baja pérdida modernos:

Como se puede observar, el LMR-200 presenta una atenuación considerablemente menor que el RG58 a frecuencias elevadas, lo que lo hace más adecuado para aplicaciones donde la pérdida de señal es crítica.

Conclusión: Eligiendo el Cable Coaxial Adecuado

El RG58 sigue siendo un cable coaxial de 50 ohmios ampliamente utilizado gracias a su durabilidad, flexibilidad y su larga tradición en especificaciones militares. Es una opción económica y fiable para muchas aplicaciones de baja frecuencia y corta distancia. Sin embargo, cuando se requiere menor pérdida de señal, un mejor apantallamiento, o cuando se trabaja con frecuencias más altas o distancias más largas, las opciones modernas de baja pérdida como LMR-100 y LMR-200 ofrecen claras ventajas de rendimiento.

El RG58 utiliza un único escudo trenzado y tiene una mayor pérdida de señal en comparación con los cables LMR, que emplean doble blindaje para reducir la atenuación. El RG58 consta de un conductor trenzado de cobre estañado, un dieléctrico de polietileno sólido (PE), una pantalla trenzada de cobre estañado y una cubierta exterior de PVC resistente a los rayos UV. Se utiliza comúnmente en radioaficionados, pruebas y mediciones, VHF marino, antenas WLAN y sistemas de comunicación RF de baja potencia. Su atenuación aumenta significativamente con la frecuencia, lo que significa que recorridos más largos pueden provocar una pérdida considerable de señal.

Al seleccionar un cable coaxial, es fundamental considerar cuidadosamente los requisitos específicos de la aplicación, incluyendo la impedancia, el rango de frecuencia, la distancia de transmisión, el entorno de instalación y el presupuesto. Comprender las diferencias entre cables como el RG58, RG59, RG6, RG11 y las series LMR permite tomar decisiones informadas que garantizan la máxima integridad de la señal y el rendimiento óptimo del sistema.
