El transmisor óptico de 1310nm con conector SC/APC y una potencia de salida de 10 dBm representa un componente crucial en la infraestructura moderna de distribución de señales de televisión por satélite y terrestre (SMATV). Este dispositivo es el encargado de convertir las señales de radiofrecuencia (RF) recibidas en señales ópticas, permitiendo su transmisión a través de fibra óptica a largas distancias con una mínima degradación. La tecnología empleada en estos transmisores garantiza una alta calidad de señal, fundamental para ofrecer una experiencia de visualización óptima a los usuarios finales.

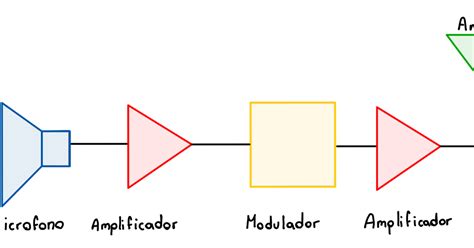

Principios de Funcionamiento y Componentes Clave
El núcleo de este transmisor óptico es un láser de tipo MQW-DFB (Multiple Quantum Well-Distributed Feedback), una tecnología avanzada que asegura una emisión de luz estable y de alta pureza espectral en la ventana de 1310 nanómetros (nm). Esta longitud de onda es particularmente adecuada para la transmisión de señales SMATV a través de fibra óptica debido a su baja atenuación en este medio.
La señal de RF de entrada, con un rango de frecuencia que abarca desde los 47 hasta los 2400 MHz, es procesada internamente. El transmisor está diseñado para manejar un margen de frecuencia específico para las bandas TERRESTRIAL (47-1218 MHz) y SATélite (950-2400 MHz), con requisitos distintos en cuanto a nivel de entrada, planicidad y pérdidas de retorno.
Un aspecto fundamental es el amplificador de conducción de RF interno y el circuito de control. Estos componentes son esenciales para asegurar la mejor relación Carrier-to-Noise (C/N) posible, un parámetro crítico para la calidad de la señal. La estabilidad de la salida óptica y el control preciso de la temperatura del módulo láser, mediante un dispositivo de refrigeración termoeléctrica, son vitales para garantizar la calidad y el funcionamiento a largo plazo del dispositivo.
Características Técnicas y Parámetros de Rendimiento
Los transmisores ópticos de la serie ST1310, como el modelo específico de 10 dBm, exhiben una serie de especificaciones técnicas que definen su rendimiento. La potencia de salida óptica, expresada en dBm (decibelios-milivatio), es un indicador directo de la intensidad de la señal luminosa que se inyecta en la fibra. Un valor de 10 dBm, equivalente a 10 mW, es una potencia considerable que permite cubrir distancias significativas.
La longitud de onda de operación se sitúa en 1310 nm, dentro de la ventana de transmisión especificada. El conector óptico es de tipo SC/APC (Subscriber Connector/Angled Physical Contact), que minimiza la reflexión de la luz de retorno, un factor que puede afectar negativamente la calidad de la señal. En cuanto a las conexiones de RF, se utilizan conectores "F" hembra estándar, comunes en instalaciones SMATV, con una impedancia de 75 ohmios.
Los parámetros de calidad de la señal son de suma importancia. Se espera un C/N superior a 50 dB, lo que indica una señal fuerte en relación con el ruido. Los valores de CSO (Composite Second Order) y CTB (Composite Triple Beat) deben ser superiores a 60 dB, lo que significa que las distorsiones armónicas y de intermodulación son mínimas, asegurando una imagen y sonido claros para el usuario.
La planicidad de la respuesta en frecuencia es otro factor clave. Para la banda TERRESTRIAL, se requiere una planicidad de -0.5 a 0.5 dB, mientras que para la banda SATélite, el margen es más amplio, de -3 a 3 dB. Esto asegura que todas las frecuencias dentro de las bandas de operación sean tratadas de manera uniforme.
El transmisor cuenta con un margen de ganancia automático (AGC) de 20 dB y un margen de regulación de ganancia de 0 a 14 dB, lo que permite adaptar la señal de entrada a los niveles óptimos para la transmisión óptica, incluso ante variaciones en la señal de RF de entrada.
Gestión Inteligente y Monitoreo
La sofisticación de estos transmisores se extiende a sus capacidades de gestión. El software del microprocesador interno integra funciones avanzadas como el monitoreo del láser, la visualización de parámetros de operación en un display numérico, alarmas de diagnóstico de problemas y gestión en línea. Si algún parámetro de trabajo del láser sale del rango preestablecido, se activará una alerta visual mediante una luz roja.
El conector estándar RS-232 facilita la gestión remota y el monitoreo del dispositivo desde una ubicación centralizada. Esto permite a los técnicos supervisar el estado del transmisor, ajustar parámetros y diagnosticar problemas sin necesidad de estar físicamente presentes.
Interfaz de Usuario y Visualización de Parámetros
La placa de visualización del transmisor ofrece una interfaz intuitiva para el operador. Al presionar el botón "Estado", se pueden visualizar secuencialmente los parámetros operativos clave:
- Modelo: Identifica el modelo específico del transmisor (ej. ST1310-10 para un modelo de 10 dBm).
- Potencia de Salida: Muestra la potencia óptica de salida en miliwatios (mW).
- Temperatura del Láser: Indica la temperatura de funcionamiento del módulo láser. Idealmente, se mantiene entre 20°C y 30°C. Si la temperatura se desvía de este rango, una luz roja se encenderá para indicar la necesidad de calentamiento o enfriamiento.
- Corriente de Polarización: Es un parámetro crítico para el funcionamiento del láser. El circuito de control de RF solo puede operar si esta corriente supera los 30 mA. Una advertencia lumínica se activará si el nivel de conducción de RF se sale del valor fijo.
- Corriente de Refrigeración: Muestra la corriente utilizada por el sistema de calefacción o refrigeración para mantener la temperatura del láser en el valor estándar de 25°C.
Diseño y Alimentación
El diseño del transmisor se adapta a entornos profesionales, adoptando un chasis estándar de 19 pulgadas, lo que facilita su integración en racks de equipos de telecomunicaciones. La alimentación eléctrica es versátil, operando con un voltaje de entrada que varía entre 110V y 230V (o hasta 254V en algunos modelos), con una frecuencia de red de 50 Hz o 60 Hz. El consumo máximo de potencia es bajo, típicamente alrededor de 5W, lo que contribuye a la eficiencia energética del sistema. El rango de temperatura de funcionamiento se sitúa entre -5°C y 45°C, lo que permite su despliegue en diversas condiciones ambientales.
Aplicaciones y Ventajas
La principal aplicación de este transmisor óptico es la distribución de señales SMATV en redes de cable. Permite la transmisión de múltiples canales de televisión, tanto terrestres como satelitales, a través de una única fibra óptica, reduciendo la necesidad de múltiples cables coaxiales y facilitando la expansión de la red.
La tecnología DFB utilizada en el láser Agere (ORTEL, Lucent), Mitsubishi, Fujitsu o AOI, garantiza una alta calidad de transmisión. El diseño del circuito de conducción de RF y el control de potencia óptica aseguran la máxima calidad de señal y un funcionamiento estable a lo largo del tiempo. La capacidad de monitoreo y gestión remota a través de RS-232 o SNMP (Simple Network Management Protocol) añade un valor significativo en términos de mantenimiento y operación de la red.
Consideraciones sobre la Transmisión Óptica en Redes de Comunicación
En el contexto más amplio de las redes de comunicación, la fibra óptica ha revolucionado la transmisión de datos. A diferencia de los amplificadores de fibra óptica, como el EDFA (Erbium-Doped Fiber Amplifier), que amplifican directamente la luz sin conversión a señales eléctricas, los transmisores ópticos como el analizado aquí realizan una conversión de dominio (RF a Óptico).
Los EDFA se utilizan para aumentar la potencia de señales ópticas en redes de comunicación de larga distancia, permitiendo que la luz viaje más lejos con menor pérdida de señal. No necesitan convertir la señal a un formato eléctrico y luego de vuelta a luz, lo que simplifica el proceso y reduce la latencia. Sin embargo, en sistemas SMATV, la conversión de RF a óptico es un paso necesario para integrar las señales de televisión en la infraestructura de fibra óptica.
Funcionalidades Avanzadas y Opciones
Algunos modelos de transmisores ópticos ofrecen modos de operación seleccionables, como el modo AGC (Automatic Gain Control) o MGC (Manual Gain Control), permitiendo al usuario elegir la configuración que mejor se adapte a las condiciones de la red. La capacidad de ajustar la longitud de onda (Wavelength ADJ.) puede ser útil en ciertas configuraciones de red.
La función de protección automática contra baja o nula entrada de señal es una característica de seguridad importante. También se pueden encontrar funciones de mantenimiento como la atenuación descendente de 6 dBm, que facilita la operación de conexión en caliente de fibra óptica sin necesidad de apagar el dispositivo. La salida multipuerto permite la integración con tecnologías como WDM (Wavelength Division Multiplexing), que multiplexan múltiples señales ópticas en una sola fibra utilizando diferentes longitudes de onda.
La conectividad para control remoto a través de un puerto RJ45 estándar, con opciones de contrato de salida y administrador web, o la reserva de hardware SNMP enchufable para futuras actualizaciones, demuestra la adaptabilidad de estos dispositivos a las necesidades evolutivas de las redes. La inclusión de una tecla de encendido/apagado para el láser y una función de prueba de RF mejoran la usabilidad y la seguridad. Los LEDs indicadores proporcionan una visión clara del estado operativo de la máquina.
Garantía y Soporte
Los transmisores ópticos de la serie ST1310 suelen venir con una garantía limitada de un año a partir de la fecha de compra, aunque el soporte técnico de por vida es una oferta común por parte de los fabricantes. Esto subraya la confianza en la durabilidad y fiabilidad de estos equipos. La información de la empresa fabricante, con un equipo de técnicos cualificados y estrictos controles de calidad en líneas de producción modernas, refuerza la credibilidad de los productos. La exportación a mercados internacionales y la presencia de sucursales en diferentes países demuestran el alcance global y la experiencia del fabricante.
Transmisor Optico CATV
En resumen, el transmisor óptico 1310nm SC/APC es una pieza fundamental en la transmisión de señales SMATV, combinando tecnología avanzada, rendimiento robusto y funcionalidades de gestión inteligente para ofrecer una solución fiable y de alta calidad en la distribución de contenido audiovisual.
