El cable de par trenzado sin blindaje, conocido comúnmente como UTP (Unshielded Twisted Pair), es una piedra angular en el mundo de las redes de telecomunicaciones y de datos. Su diseño inherente, que consiste en pares de hilos de cobre aislados y entrelazados, ha demostrado ser una solución eficaz para transmitir información de manera rápida, fiable y segura. Este artículo profundiza en el funcionamiento del cable UTP, su historia, sus características técnicas, las diferentes categorías disponibles y su aplicación en diversos entornos, desde redes domésticas hasta infraestructuras tecnológicas a gran escala.
Comprendiendo la Estructura y el Principio de Funcionamiento del Cable UTP

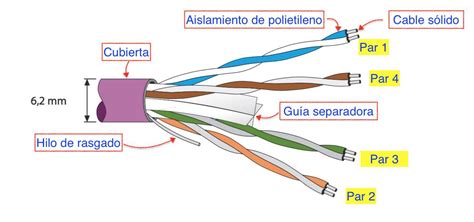

En esencia, un cable UTP está compuesto por cuatro pares de conductores de cobre, cada uno de los cuales está recubierto por un material aislante. La característica distintiva de este cable es el entrelazado de estos pares de hilos en forma helicoidal. Este trenzado no es meramente estético; es un principio fundamental de ingeniería diseñado para mitigar las interferencias electromagnéticas (EMI) y la diafonía, que es la interferencia entre cables adyacentes.
La razón detrás del trenzado es que dos alambres paralelos, al transportar señales eléctricas, actúan de manera similar a una antena, captando y emitiendo ruido electromagnético. Al entrelazar los conductores de cada par, se logra que los campos magnéticos generados por cada hilo, que fluyen en sentidos opuestos, se cancelen mutuamente en gran medida. Esto reduce significativamente la interferencia tanto de fuentes externas como de pares de cables cercanos dentro del mismo mazo. En el contexto de la compatibilidad electromagnética, el uso de cables de par trenzado es una estrategia valiosa para disminuir el acoplamiento de señales no deseadas. Los cables pueden actuar tanto como emisores como receptores de ruido; sin embargo, si la corriente en ambos conductores de un par fluye en direcciones opuestas (operando en modo diferencial), los campos magnéticos resultantes tendrán magnitudes similares pero sentidos contrarios, minimizando así la radiación y la susceptibilidad a interferencias externas.
El aislamiento de cada hilo de cobre es crucial para la seguridad y la eficiencia, previniendo cortocircuitos y asegurando que la señal viaje por el conductor designado. La impedancia es otra característica importante, que se refiere a la resistencia que ofrece el cable al paso de la corriente alterna, y es un factor clave en la calidad de la transmisión de datos.
Una Mirada Histórica al Cable de Par Trenzado

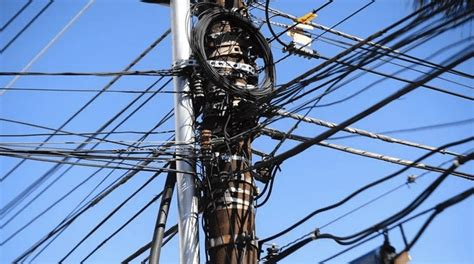

La invención del cable de par trenzado se remonta a la década de 1880, una época de rápida expansión de las redes de comunicación. Inicialmente, los teléfonos utilizaban líneas telegráficas o alambres de un solo conductor con circuitos de tierra. Sin embargo, la creciente electrificación, con la instalación de tranvías eléctricos y la distribución de energía eléctrica, introdujo niveles significativos de ruido en estos circuitos.
Para contrarrestar esta interferencia, se adoptó la técnica de entrelazar los conductores. Dos cables, colgados a ambos lados de las barras cruzadas en los postes de alumbrado público, compartían la ruta con las líneas de energía eléctrica. En este método, los conductores intercambiaban su posición periódicamente, por ejemplo, cada varios postes. De esta manera, ambos cables recibían interferencias electromagnéticas similares de las líneas eléctricas, pero de forma alternada. Esta solución condujo a una rápida implementación del trenzado, con aproximadamente cuatro trenzados por kilómetro o seis por milla. El escocés Alexander Graham Bell es reconocido como el inventor del cable de par trenzado, solicitando una patente en 1881. Para 1900, la red telefónica estadounidense estaba predominantemente compuesta por cables de par trenzado o hilo abierto con transposiciones para protección contra interferencias.
Tipos de Cables de Par Trenzado: UTP, STP y FTP
Si bien el cable UTP es el más común, existen otras variantes diseñadas para entornos con mayores exigencias de blindaje y protección contra interferencias.
Unshielded Twisted Pair (UTP) o Cable de Par Trenzado No Blindado: Como se mencionó, este tipo de cable contiene pares trenzados sin blindaje externo. Es la opción más económica y fácil de instalar, pero presenta mayores limitaciones en cuanto a la distancia y la tasa de errores en comparación con los cables blindados.
Shielded Twisted Pair (STP) o Cable de Par Trenzado Apantallado o Blindado: Cada par de hilos en el cable STP está rodeado por una cubierta protectora, generalmente de aluminio o una lámina metálica. Esto proporciona una protección superior contra la interferencia electromagnética. El STP se utiliza en redes de computadoras como Ethernet o Token Ring, donde la integridad de la señal es primordial. Sin embargo, un sistema de cableado apantallado o blindado conlleva un sistema de tierras que debe ser diseñado e instalado de acuerdo con normativas específicas (como la TIA 607A), lo que implica un mantenimiento preventivo de todos sus componentes.
Foiled Twisted Pair (FTP) o Cable de Par Trenzado con Pantalla Global: En este tipo de cable, todos los pares trenzados están envueltos colectivamente por una cubierta protectora de aluminio. Es similar al STP en cuanto a su capacidad de blindaje, y a menudo se utiliza en aplicaciones donde se requiere una protección robusta contra interferencias, incluyendo algunos equipos inalámbricos en exteriores.

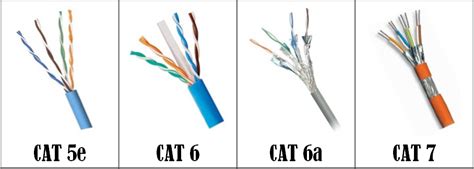

Las Categorías de Cables UTP: Rendimiento y Velocidad
La especificación 568A del Commercial Building Wiring Standard de la EIA/TIA (Alianza de Industrias Electrónicas y la Asociación de la Industria de Telecomunicaciones) define los tipos de cable UTP y sus aplicaciones. Las categorías de cables UTP se han desarrollado para satisfacer las crecientes demandas de velocidad y ancho de banda en las redes de datos.
Categoría 3 (Cat 3): Aunque ya no se utiliza comúnmente para redes de datos modernas, fue importante en sus inicios. Se caracteriza por una frecuencia de hasta 16 MHz y velocidades de transmisión de datos de hasta 10 Mbps. Se utilizaba principalmente en redes telefónicas.
Categoría 5 (Cat 5): Fue una mejora significativa sobre Cat 3, con una velocidad de hasta 100 Mbps y frecuencias de hasta 100 MHz. Aunque en gran medida ha sido reemplazado, aún se puede encontrar en algunas instalaciones antiguas.
Categoría 5e (Cat 5e): Una versión mejorada de Cat 5, que soporta velocidades de hasta 1000 Mbps (Gigabit Ethernet) y frecuencias de hasta 100 MHz. El Cat 5e es uno de los cables más comunes en la actualidad, ofreciendo un ancho de banda más amplio y siendo adecuado tanto para redes domésticas como de oficinas. Si las instalaciones contaban con cable Cat 5e, el Cat 6 es altamente compatible.
Categoría 6 (Cat 6): Diseñado para frecuencias de hasta 250 MHz, el Cat 6 soporta velocidades de hasta 10 Gbps, aunque a distancias cortas (generalmente hasta 55 metros). Ofrece un rendimiento superior al Cat 5e y está diseñado para transmitir información sin interferencias y ruido adicionales.
Categoría 6A (Cat 6A): Esta categoría mejorada opera a frecuencias de hasta 500 MHz y soporta velocidades de hasta 10 Gbps de manera más consistente y a distancias de hasta 100 metros. El Cat 6A es ideal para edificios y proyectos industriales con infraestructuras de telecomunicaciones a gran escala.
Categoría 7 (Cat 7): Soporta frecuencias de hasta 600 MHz y está diseñado para ofrecer un rendimiento aún mayor, a menudo con blindaje individual para cada par de hilos, además de un blindaje general.
Categoría 8 (Cat 8): La categoría más reciente, diseñada para soportar frecuencias de hasta 2000 MHz (2 GHz) y velocidades de hasta 25 Gbps o 40 Gbps, principalmente para centros de datos y enlaces de alta velocidad en redes troncales.
La elección de la categoría correcta del cable UTP es esencial para garantizar el óptimo funcionamiento de un sistema de red y todos sus dispositivos.
Características Clave y Parámetros de Rendimiento
Al evaluar la calidad y el rendimiento de un cable UTP, se consideran varios parámetros técnicos:
Longitud: La longitud máxima recomendada para la mayoría de los cables UTP es de 100 metros para el cableado horizontal. La longitud en todos los pares del cable se comprueba en función a la medida de propagación, su retraso y el valor NVP (Nominal Velocity of Propagation).
Pérdida por Paradiafonía (NEXT - Near End Crosstalk): Mide la interferencia que un par de hilos genera sobre otro par en el mismo extremo del cable. Se comprueba par a par con sus respectivos pares cercanos.
Pérdida Total de Paradiafonía (PSNEXT): Evalúa cómo la transmisión de datos combinada por el resto de los pares afecta a un par específico. Se realiza una comprobación par a par con los ocho pares que componen el cable.
Pérdida por Paradiafonía en el Extremo Lejano (FEXT - Far End Crosstalk): Mide la interferencia que un par de hilos en el extremo lejano causa sobre el par de hilos afectado en ese mismo extremo.
Pérdida de Retorno (Return Loss): Mide la pérdida total de energía que se refleja en cada par de hilos. Una alta pérdida de retorno indica una transmisión de señal deficiente.
Certificación de Retardo Sesgado (Delay Skew): Indica la diferencia en el retardo de propagación de la señal entre los cuatro pares del cable. Las instalaciones que cumplen con los parámetros especificados por normativas como ANSI/TIA/EIA-568-B.2 son consideradas certificadas.
Atenuación: La atenuación es una función fuertemente dependiente de la frecuencia, lo que significa que las señales de mayor frecuencia se atenúan más rápidamente a lo largo del cable.
El trenzado del cable es fundamental para compensar el ruido electromagnético de baja frecuencia, mientras que el apantallamiento (en cables STP y FTP) es más efectivo para reducir el ruido de alta frecuencia.
Aplicaciones y Consideraciones Prácticas
El cable UTP es una solución técnica ampliamente utilizada en diferentes tipos de instalaciones TI y entornos de red fiables. Su compatibilidad, alto rendimiento y, en comparación con otras tecnologías como la fibra óptica, su ahorro económico lo convierten en una opción popular. Los cables UTP son fáciles de instalar y ofrecen una durabilidad razonable para la mayoría de las aplicaciones.
En el ámbito de las telecomunicaciones, el cable de par trenzado es una de las opciones más utilizadas para conectar una gran gama de dispositivos y es compatible con la mayoría de equipos de red. Permite la transmisión de datos e información de forma precisa, fiable, rápida y segura. Para señales analógicas, se requieren amplificadores cada 5 o 6 kilómetros, mientras que para señales digitales, se necesitan cada 2 o 3 kilómetros.
Si bien las tecnologías inalámbricas como Wi-Fi han ganado terreno, las conexiones Ethernet por cable UTP siguen siendo cruciales para redes domésticas, oficinas y, especialmente, para aplicaciones que requieren la máxima estabilidad y velocidad, como los videojuegos o la transmisión de video de alta definición. La conexión Ethernet se realiza a través de un puerto Ethernet en un dispositivo, que se conecta al router o switch mediante un cable Ethernet, que se parece a un cable telefónico pero es más grande y tiene ocho hilos en lugar de cuatro.
Es importante considerar la construcción del cable UTP al momento de elegirlo. En el mercado existen cables riesgosamente delgados que utilizan conductores de un calibre inferior al especificado en las normas, cuyo desempeño es mínimo o se encuentra al límite de las normas. La elección de cables UTP correctos es esencial para garantizar el óptimo funcionamiento de un sistema de red. Por ello, existe una amplia gama de opciones y capacidades con el objetivo de adaptarse a los distintos entornos TI, tanto los de alto rendimiento como los domésticos.
✅ COMO crimpar RJ45 sin crimpadora ( EXPLICADO Y DETALLADO ) 2021
En definitiva, el cable UTP, en sus diversas categorías y configuraciones, continúa siendo una solución fundamental en la infraestructura de redes moderna, facilitando la conectividad eficiente y segura que impulsa la comunicación y la transmisión de datos en nuestro mundo cada vez más interconectado.
