La comunicación inalámbrica, fundamental en el mundo moderno, a menudo se enfrenta a un desafío persistente: la presencia de obstáculos geográficos. Montañas, colinas, edificios altos o incluso la curvatura natural de la Tierra pueden impedir la transmisión directa de señales de radio entre dos puntos. En tales escenarios, la implementación de repetidores se vuelve esencial para extender el alcance y garantizar la continuidad de la comunicación. Si bien los repetidores activos, que requieren alimentación eléctrica y mantenimiento constante, son comunes, existe una alternativa elegante y eficiente para superar estas limitaciones: los repetidores pasivos. Estos dispositivos, que no necesitan suministro eléctrico y exigen un mantenimiento mínimo, se presentan como la solución ideal para ubicaciones de difícil acceso, ofreciendo una forma ingeniosa de redirigir y fortalecer las señales de radio.
El Principio Fundamental de los Repetidores Pasivos
La esencia de un repetidor pasivo radica en su capacidad para reflejar o retransmitir una señal de radio sin amplificarla activamente ni requerir energía externa. A diferencia de los repetidores activos, que reciben una señal, la amplifican y la retransmiten, los repetidores pasivos actúan más como espejos o redirigidores de la energía electromagnética. Esta característica intrínseca los hace particularmente valiosos en entornos remotos o de difícil acceso donde la instalación y el mantenimiento de equipos activos serían prohibitivamente costosos o logísticamente imposibles.
La simplicidad de su diseño y operación se traduce directamente en una fiabilidad excepcional y una vida útil prolongada, minimizando la necesidad de intervenciones técnicas. Esta ausencia de componentes activos, como amplificadores o fuentes de alimentación, elimina puntos potenciales de fallo, asegurando que el enlace de comunicación permanezca operativo incluso en condiciones adversas.
Tipos de Repetidores Pasivos: Adaptándose a Cada Entorno
Los repetidores pasivos se manifiestan principalmente en dos configuraciones, cada una adaptada a las características específicas del enlace y la topografía: los reflectores y los sistemas "back-to-back". La elección entre uno u otro dependerá de la geometría del enlace y la distancia entre los puntos de transmisión y recepción.
Repetidores Pasivos Tipo Reflector: El Espejo de las Ondas de Radio
Cuando el ángulo entre los dos extremos del radioenlace es favorable, es decir, cuando los puntos de transmisión y recepción pueden "verse" mutuamente a través de un punto intermedio, se emplean repetidores pasivos de tipo reflector. Estos dispositivos funcionan de manera análoga a un espejo óptico, pero en el espectro de radiofrecuencia. Consisten típicamente en una superficie reflectante, a menudo una antena parabólica o un panel direccional, orientada de tal manera que recibe la señal de un extremo del enlace y la refleja hacia el otro.
El principio operativo es sencillo: la antena receptora en el punto intermedio capta la señal de radio proveniente de la estación transmisora. En lugar de amplificarla, la señal se redirige directamente hacia la antena transmisora en el otro extremo del enlace. Esta reflexión permite superar obstáculos que de otro modo bloquearían la propagación directa de la onda. La eficacia de este tipo de repetidor depende en gran medida de la precisión de la alineación, asegurando que la señal reflejada llegue al receptor deseado con la mínima pérdida de potencia.
Un ejemplo ilustrativo de este tipo de repetidor se encuentra en el blog "Notas cordobesas", donde se detalla su implementación y funcionamiento, demostrando su aplicabilidad práctica en la superación de desafíos geográficos. La sencillez de su instalación y la ausencia de requerimientos energéticos los hacen especialmente adecuados para emplazamientos remotos y de difícil acceso.
Repetidores Pasivos Tipo "Back-to-Back": Uniendo Dos Mundos

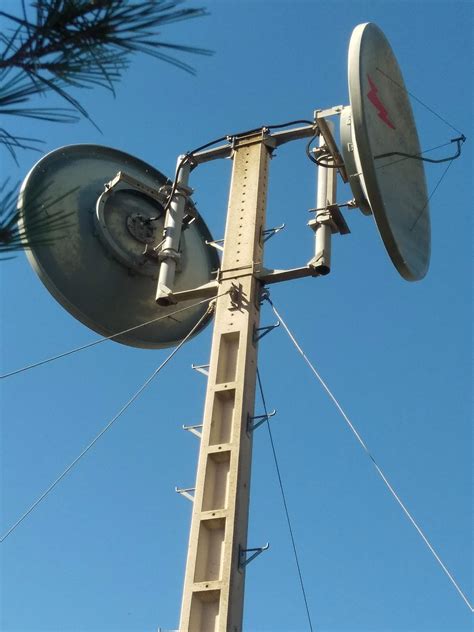

En situaciones donde el ángulo entre los extremos del enlace es demasiado pronunciado para una simple reflexión, o cuando se requiere una mayor flexibilidad en la orientación, se recurre a los repetidores pasivos tipo "back-to-back" (espalda con espalda). Esta configuración implica el uso de dos antenas parabólicas, cada una orientada hacia uno de los extremos del enlace. Estas dos antenas están conectadas entre sí mediante un elemento conductor, que puede ser un guíaondas o un cable coaxial.
El funcionamiento de este sistema es el siguiente: una antena recibe la señal del primer extremo del enlace. Esta señal, en lugar de ser reflejada, se canaliza directamente a través del guíaondas o cable coaxial hasta la segunda antena. La segunda antena, a su vez, retransmite la señal hacia el segundo extremo del enlace. Es crucial entender que, en este caso, la señal no se amplifica; simplemente se transfiere de una antena a otra. La conexión entre las antenas actúa como un conducto que minimiza las pérdidas de señal durante la transferencia.
Un caso de estudio relevante de esta tecnología se encuentra en la comarca de la Conca de Barberá, en la provincia de Tarragona. Allí, se utiliza un repetidor "back-to-back" para salvar la Serra del Tallat, una elevación montañosa que impide la línea de vista directa entre la estación repetidora de la Cogulla y el pueblo de Senan. Este enlace de radio es vital para proporcionar servicios de comunicación al equipo de conmutación instalado en las afueras de Senan. El vano entre Sierra Carbonera y el repetidor tiene una longitud considerable de 16 kilómetros, y desde este punto hasta Senan, la distancia es de 760 metros. La topografía de la zona hace que la solución "back-to-back" sea la más adecuada para garantizar la continuidad del servicio.
La implementación de este tipo de repetidor requiere una cuidadosa planificación y cálculo para asegurar la máxima eficiencia. La longitud y el tipo de cable coaxial o guíaondas utilizado, así como las características de las antenas parabólicas, son factores críticos que influyen en la calidad de la señal transmitida.
Consideraciones Técnicas y de Diseño
La implementación exitosa de repetidores pasivos, ya sean reflectores o "back-to-back", exige una comprensión profunda de los principios de propagación de ondas de radio y las características del entorno.
Cálculos y Simulación
Para determinar la viabilidad y el rendimiento de un enlace que utiliza repetidores pasivos, es fundamental realizar cálculos precisos. Estos cálculos suelen abarcar la potencia de transmisión necesaria, las pérdidas de trayecto, la ganancia de las antenas, y las pérdidas asociadas a los componentes del repetidor pasivo, como el cable coaxial o el guíaondas en el caso de sistemas "back-to-back". La simulación, utilizando software especializado, juega un papel crucial en este proceso, permitiendo predecir el comportamiento del enlace bajo diferentes condiciones y optimizar el diseño.
Simulación de un Radioenlace
La presentación mencionada en la información proporcionada ofrece una explicación detallada de los diferentes tipos de repetidores pasivos y los cálculos asociados a su diseño. Estos recursos son invaluables para los ingenieros y técnicos que trabajan en la planificación e implementación de enlaces de radio.
Selección de Antenas y Componentes
La elección de las antenas es un factor determinante. En el caso de los reflectores, la directividad y el tamaño de la antena deben ser adecuados para enfocar la señal hacia el receptor deseado. Para los sistemas "back-to-back", se suelen emplear antenas parabólicas de alta ganancia para maximizar la potencia de la señal recibida y transmitida.
La conexión entre las antenas en un sistema "back-to-back" también requiere una atención especial. El guíaondas, si se utiliza, ofrece una menor atenuación a frecuencias de microondas, pero es más voluminoso y costoso. El cable coaxial es una opción más económica y flexible, pero puede introducir pérdidas de señal significativas, especialmente en distancias largas y a altas frecuencias, lo que requiere el uso de cables de alta calidad y baja atenuación.
Alineación y Mantenimiento
La precisión en la alineación de las antenas es un aspecto crítico para el rendimiento de los repetidores pasivos. Incluso pequeñas desviaciones pueden resultar en una pérdida considerable de señal. Una vez alineados, los repetidores pasivos, al carecer de componentes activos, requieren un mantenimiento mínimo, limitado principalmente a la inspección visual de la integridad estructural y la limpieza de las superficies reflectantes o antenas. Esta baja necesidad de mantenimiento es una de sus mayores ventajas, especialmente en ubicaciones remotas.
Ventajas y Limitaciones
Los repetidores pasivos ofrecen una serie de ventajas significativas, pero también presentan ciertas limitaciones que deben ser consideradas.
Ventajas Clave
- Ausencia de Consumo Eléctrico: No requieren suministro de energía, lo que los hace ideales para ubicaciones remotas sin acceso a la red eléctrica.
- Bajo Mantenimiento: La simplicidad de su diseño reduce drásticamente la necesidad de mantenimiento, minimizando costos operativos y logísticos.
- Alta Fiabilidad: La ausencia de componentes electrónicos activos reduce los puntos de fallo, aumentando la fiabilidad del enlace.
- Solución Económica: En muchos casos, son una alternativa más económica que la instalación de repetidores activos, especialmente considerando los costos de instalación y mantenimiento.
- Superación de Barreras Geográficas: Permiten establecer comunicaciones directas en terrenos difíciles donde la propagación natural de la señal está obstruida.
Limitaciones a Considerar
- Sin Amplificación de Señal: No amplifican la señal, por lo que la potencia de la señal recibida en el extremo final es la misma que la potencia de la señal transmitida por el otro extremo, menos las pérdidas del enlace. Esto limita su uso en enlaces muy largos o con requisitos de alta potencia.
- Dependencia de la Geometría: La efectividad de los reflectores depende en gran medida de la correcta alineación y la presencia de un punto intermedio adecuado. Los sistemas "back-to-back" ofrecen más flexibilidad, pero requieren dos antenas y una conexión entre ellas.
- Pérdidas de Señal: Aunque diseñados para minimizar las pérdidas, siempre existen atenuaciones en la reflexión o en la transferencia a través del cable coaxial/guíaondas.
- Ancho de Banda Limitado: Los repetidores pasivos suelen tener un ancho de banda limitado, lo que puede ser una restricción para aplicaciones que requieren altas tasas de transferencia de datos.
Aplicaciones y Futuro de los Repetidores Pasivos
Los repetidores pasivos encuentran aplicación en una variedad de escenarios de comunicación inalámbrica, desde enlaces de punto a punto para redes de telecomunicaciones hasta comunicaciones en áreas rurales o de difícil acceso. Su capacidad para extender el alcance de las señales de radio los convierte en una herramienta valiosa para garantizar la conectividad en entornos desafiantes.
A medida que las tecnologías de comunicación continúan evolucionando, la demanda de soluciones de conectividad fiables y eficientes sigue creciendo. Los repetidores pasivos, con su simplicidad, fiabilidad y bajo costo operativo, seguirán desempeñando un papel importante en la infraestructura de telecomunicaciones, complementando a los repetidores activos y permitiendo el acceso a la comunicación en lugares donde de otro modo sería imposible. La investigación y el desarrollo continuos en materiales reflectantes y técnicas de diseño de antenas podrían, en el futuro, mejorar aún más la eficiencia y el alcance de estos ingeniosos dispositivos.
