El vidrio, ese material omnipresente en nuestra vida cotidiana, desde las mamparas de nuestras oficinas hasta las ventanas de nuestros hogares, es también el corazón de una tecnología revolucionaria que ha transformado la comunicación global: la fibra óptica. Aunque a menudo invisible, este delicado filamento de vidrio es el conducto por el que viaja la luz, transportando cantidades masivas de datos a velocidades vertiginosas. La fabricación de este material de alta tecnología es un proceso intrincado y preciso, que va desde la selección de materias primas purísimas hasta la creación de estructuras moleculares capaces de guiar la luz a través de kilómetros.
El Vidrio: Un Material Sorprendentemente Capaz

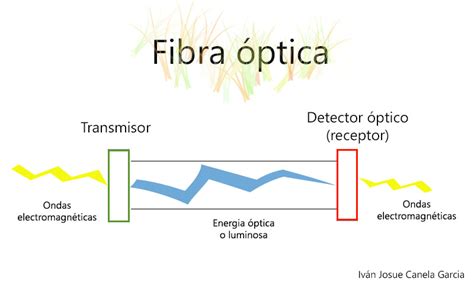

La elección del vidrio para la transmisión de datos no fue casual. Durante décadas, el cobre fue el medio predominante, pero presentaba limitaciones significativas: pérdidas eléctricas, generación de calor y la necesidad de repetidores frecuentes para mantener la integridad de la señal. El vidrio, en cambio, ofrece una atenuación mínima de la señal óptica a lo largo de grandes distancias. Imagina un pasillo pulido donde una pelota rebota sin perder energía; de manera similar, la luz viaja dentro del núcleo de vidrio de la fibra óptica, confinada por el principio de reflexión interna total. Esta propiedad intrínseca del vidrio lo convierte en un medio ideal para crear "autopistas de luz" que conectan continentes a través de cables submarinos y llegan hasta nuestros hogares y oficinas, permitiendo videollamadas sin cortes, teletrabajo estable y streaming en alta definición.

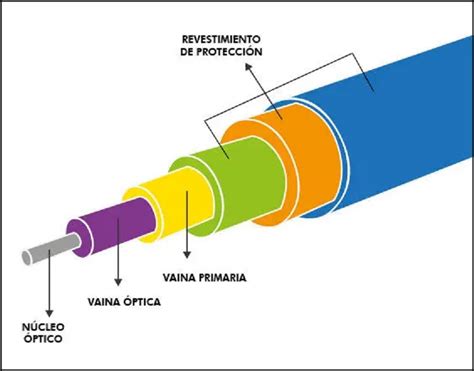

El vidrio en la fibra óptica es una maravilla de la ingeniería, compuesto por tres capas fundamentales. En el centro se encuentra el núcleo de vidrio ultrapuro, por donde viaja la luz. Rodeando el núcleo está el revestimiento, con un índice de refracción ligeramente diferente, diseñado para mantener la luz confinada dentro del núcleo mediante reflexión interna. Finalmente, una cubierta plástica de protección envuelve estas capas, salvaguardando el delicado filamento de vidrio de daños físicos, humedad y otros factores ambientales. Cada uno de estos filamentos es increíblemente fino, a menudo más delgado que un cabello humano, pero su capacidad para transportar miles de señales simultáneas a velocidades cercanas a la de la luz es asombrosa.
Desde la Arena Pura hasta la Preforma: La Cimentación del Vidrio

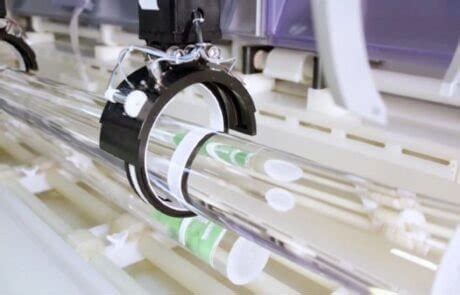

El viaje hacia la creación de fibra óptica comienza con un material aparentemente simple: la arena de sílice. Sin embargo, para la fabricación de fibra óptica, se emplean materiales altamente purificados, libres de impurezas que podrían dispersar o absorber la luz, degradando así la calidad de la señal. Estos materiales se combinan y procesan para fabricar un cilindro de vidrio puro, conocido como preforma. Esta preforma es una versión a gran escala y sólida de la fibra óptica que se producirá, típicamente con un diámetro de unos pocos centímetros y una longitud de hasta dos metros.
La fabricación de la preforma es un proceso que requiere una precisión extrema y se lleva a cabo mediante varios métodos, como el proceso MCVD (Modified Chemical Vapor Deposition), OVD (Outside Vapor Deposition) y VAD (Vapor Axial Deposition). En el proceso MCVD, por ejemplo, se burbujea oxígeno a través de soluciones de cloruro de silicio (SiCl4), cloruro de germanio (GeCl4) y otros precursores químicos. La mezcla precisa de estos compuestos es crucial, ya que determinará las propiedades ópticas y físicas de la fibra resultante, como el índice de refracción, el coeficiente de expansión y el punto de fusión. Los vapores de estos químicos se introducen en el interior de un tubo de sílice sintético o de cuarzo, que actúa como revestimiento inicial.
Mientras el tubo gira en un torno especial, una antorcha se mueve a lo largo de su exterior, depositando capas uniformes de material vitrificado en el interior. La rotación continua del torno asegura que cada capa sea homogénea. La pureza del vidrio se mantiene rigurosamente mediante el uso de materiales resistentes a la corrosión en el sistema de suministro de gas y un control preciso del flujo y la composición de la mezcla. Este proceso de creación de la preforma es altamente automatizado y puede durar varias horas, resultando en un cilindro de vidrio puro multicapa. La estructura de la preforma, con su núcleo y revestimiento concéntricos, dictará la relación núcleo/revestimiento de la fibra óptica terminada.
El Estiramiento: Transformando la Preforma en un Hilo de Luz
Una vez que la preforma ha sido fabricada y probada para asegurar su calidad, el siguiente paso es el estiramiento, un proceso que transforma la voluminosa preforma en un filamento de fibra óptica increíblemente fino. La preforma se monta en la parte superior de una torre de estiramiento, que puede tener hasta varios metros de altura. La base de la preforma se calienta en un horno de grafito a temperaturas extremadamente altas, superando los 2000 °C, hasta que su punta se derrite y forma una gota de vidrio fundido.
Esta gota de vidrio fundido cae por gravedad y, al ser arrastrada hacia abajo, se estira para obtener un diámetro estrecho y uniforme. El control preciso de la temperatura del horno y la velocidad a la que la fibra es estirada son fundamentales para determinar el diámetro final de la fibra óptica, que típicamente se sitúa alrededor de 100 micras (una décima parte de un milímetro) en esta etapa inicial. Durante este proceso, se hace circular gas argón de alta pureza y libre de oxígeno a través del horno para proteger los componentes de grafito del calor intenso y evitar la contaminación.
A medida que la fibra desnuda desciende por la torre, su temperatura se reduce para permitir la aplicación de las capas protectoras. Se aplican dos capas de un material de revestimiento, comúnmente acrilato o poliimida. El revestimiento primario, aplicado directamente sobre el revestimiento de vidrio, es suave y proporciona amortiguación para proteger la fibra cuando se dobla. El revestimiento secundario es más duro y forma una superficie exterior resistente. Estos recubrimientos absorben impactos, arañazos y humedad, previniendo que pequeños cortes o imperfecciones en el vidrio causen fracturas cuando la fibra se somete a tensión o flexión. Sin estas capas protectoras, la fibra óptica sería extremadamente frágil. El diámetro exterior total del recubrimiento suele ser de 250 µm o 500 µm.
Un cabrestante en la parte inferior de la torre tira y enrolla continuamente la fibra de vidrio. La velocidad de extracción de la fibra es un parámetro crítico que se controla con precisión mediante un micrómetro láser. Este dispositivo mide el diámetro de la fibra en tiempo real y envía la información al mecanismo tractor, permitiendo ajustar la velocidad de estiramiento para mantener un diámetro constante. Las velocidades de estiramiento pueden variar enormemente, desde unos pocos metros por minuto hasta 4.000 metros por minuto para la producción de fibra de telecomunicaciones de vanguardia. La alineación concéntrica de todo el equipo es esencial para producir un filamento de vidrio perfectamente redondo. La fuerza de estiramiento aplicada durante este proceso también se controla cuidadosamente para optimizar la propagación de la luz dentro de la fibra.
Cómo Funciona la Fibra Óptica 🌎
Clasificación y Pruebas: Garantizando la Calidad de la Señal Lumínica
Una vez que la fibra óptica ha sido estirada y recubierta, se enrolla en bobinas con capacidades que pueden albergar varios kilómetros de fibra, hasta agotar la preforma. En esta etapa, la fibra óptica terminada se somete a una serie de rigurosas pruebas mecánicas y ópticas para asegurar que cumple con los estándares de calidad y las especificaciones del cliente, y para prevenir cualquier riesgo futuro de rotura o degradación de la señal.
La clasificación de las fibras ópticas se basa principalmente en sus características de transmisión de luz. A nivel global, se diferencian dos categorías principales:
- Fibra Monomodo (SMF - Single-Mode Fiber): Diseñada para la transmisión de datos a largas distancias. Posee un núcleo muy pequeño (típicamente 9 µm de diámetro) que permite que solo un modo de luz se propague por el núcleo. Esto minimiza la dispersión modal, permitiendo que la señal viaje miles de kilómetros con una atenuación mínima.
- Fibra Multimodo (MMF - Multi-Mode Fiber): Utilizada para distancias más cortas, como dentro de edificios o campus. Tiene un núcleo más grande (comúnmente 50 µm o 62.5 µm de diámetro) que permite que múltiples modos de luz se propaguen simultáneamente. Si bien es más fácil de conectar, la dispersión modal limita su alcance efectivo.
El diámetro final de la fibra óptica, tanto monomodo como multimodo, suele ser de 250 µm, incluyendo las capas de recubrimiento. Las pruebas realizadas incluyen la medición de la atenuación (pérdida de potencia de la señal), la dispersión (distorsión de la señal) y la integridad mecánica. Se verifican parámetros como el índice de refracción del núcleo y el revestimiento, la geometría de la fibra y la resistencia a la tracción.
Organizaciones como la Asociación de la Industria de las Telecomunicaciones (TIA) y la Unión Internacional de Telecomunicaciones (UIT) establecen normas, como la ANSI/TIA-568-C.3 para componentes de cableado de fibra óptica y las normas ITU para cables de fibra óptica monomodo. Estas normativas garantizan la interoperabilidad y el rendimiento consistente de las fibras ópticas utilizadas en la industria de las telecomunicaciones a nivel mundial. La producción de fibra de vidrio es, por tanto, un testimonio de la precisión científica y la ingeniería avanzada, transformando la arena de sílice en un conducto esencial para la era digital.
