Las pantallas LCD HDMI representan una convergencia tecnológica fundamental en el mundo de la visualización digital, combinando la versatilidad de la interfaz High-Definition Multimedia Interface (HDMI) con la eficiencia de las pantallas de cristal líquido (LCD). Esta unión ha permitido la creación de dispositivos de visualización nítidos y de respuesta rápida que se integran sin problemas en una amplia gama de sistemas, desde ordenadores personales hasta aplicaciones industriales especializadas.
La Evolución de las Pantallas: De CRT a LCD
Históricamente, los monitores CRT (tubo de rayos catódicos) dominaron el panorama visual. Sin embargo, su voluminoso diseño y su consumo energético los hicieron obsoletos frente a la llegada de las pantallas planas. Las pantallas LCD (Liquid Crystal Display), o pantallas de cristal líquido, revolucionaron el mercado al ofrecer un perfil delgado y un funcionamiento radicalmente distinto.
A diferencia de los CRT, que disparan electrones a una pantalla de vidrio, una pantalla LCD emplea una luz de fondo que ilumina píxeles individuales dispuestos en una cuadrícula rectangular. Cada píxel se compone de subpíxeles RGB (rojo, verde y azul) que pueden activarse o desactivarse para crear la imagen deseada. Cuando todos los subpíxeles están al máximo, la pantalla aparece en blanco.

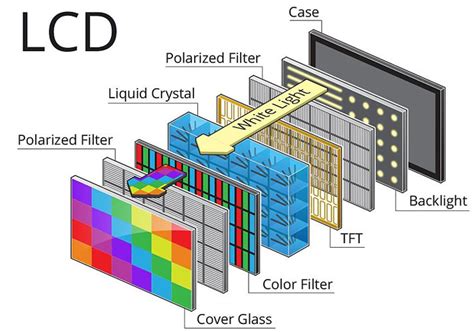

El núcleo de una pantalla LCD es una capa delgada de material de cristal líquido intercalada entre dos electrodos sobre sustratos de vidrio. Esta estructura se complementa con dos polarizadores en cada lado. Un polarizador es un filtro óptico que permite el paso de ondas de luz de una polarización específica, bloqueando las de otras. Dado que las pantallas LCD no emiten luz por sí mismas, una luz de fondo es esencial para la visibilidad, especialmente en entornos oscuros. Las fuentes de retroiluminación más comunes son los LED (diodos emisores de luz) y, en menor medida, las CCFL (lámparas fluorescentes de cátodo frío), siendo la retroiluminación LED la opción predominante en la actualidad. Para lograr pantallas a color, se incorpora una capa de filtro de color con subpíxeles RGB.
Principios de Funcionamiento de las Pantallas LCD

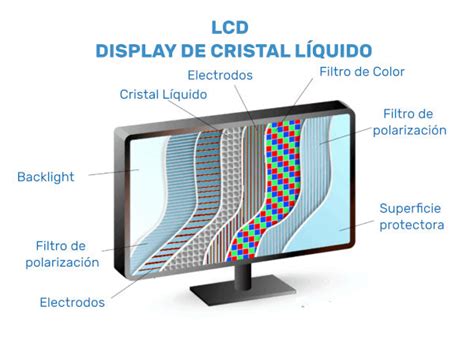

La tecnología subyacente de las pantallas LCD se basa en las propiedades de las moléculas de cristal líquido. En la tecnología TN (Twisted Nematic), la primera en producción masiva, cuando no se aplica un campo eléctrico, las moléculas de cristal líquido giran 90 grados. La luz que atraviesa el primer polarizador se polariza y se retuerce junto con la capa molecular del cristal líquido. Al llegar al segundo polarizador, esta luz es bloqueada.
Por el contrario, cuando se aplica un campo eléctrico, las moléculas de cristal líquido se desenroscan. La luz polarizada atraviesa la capa de moléculas sin distorsionarse y pasa a través del segundo polarizador, permitiendo que el píxel se ilumine.
Tecnologías de Paneles LCD Avanzados
Para superar las limitaciones de las pantallas TN, como la baja calidad de imagen, el contraste parcial, los ángulos de visión limitados y la reproducción del color deficiente, se desarrollaron tecnologías de matriz activa. La más extendida es la tecnología TFT (Thin Film Transistor), que sienta las bases para desarrollos posteriores.
Pantalla de Conmutación en el Plano (IPS)
Las pantallas IPS (In-Plane Switching) se consideran superiores dentro de la familia LCD, ofreciendo una excelente calidad de imagen, ángulos de visión amplios, precisión de color y colores vibrantes. Son ampliamente utilizadas en monitores LCD, televisores, iPhones y tablets.
Panel de Alineación Vertical (VA)
Los paneles VA (Vertical Alignment) se sitúan entre las tecnologías TN e IPS en términos de rendimiento. Ofrecen ángulos de visión y reproducción del color de alta calidad en comparación con las pantallas TN, logrando negros más profundos y mejores colores. Sin embargo, su tiempo de respuesta puede ser menor y suelen ser más costosos.
Conmutación Avanzada de Campo Marginal (AFFS)
Las pantallas AFFS (Advanced Fringe Field Switching) representan un avance sobre las IPS, proporcionando un rendimiento excepcional y una amplia gama de reproducción de color. Reducen la distorsión del color sin comprometer los amplios ángulos de visión, encontrando aplicaciones en entornos muy exigentes.
Pantallas de Matriz Activa vs. Pasiva
Las pantallas LCD de matriz pasiva utilizan una cuadrícula simple para dirigir la carga a píxeles específicos. Una capa de vidrio forma las columnas y otra las filas, utilizando materiales conductores transparentes como el óxido de indio y estaño. Sin embargo, este sistema sufre de tiempos de respuesta lentos e imprecisos en el control de voltaje.
Por otro lado, los LCD de matriz activa dependen principalmente de TFT (transistores de película delgada). Estos diminutos transistores y condensadores, dispuestos en una matriz sobre un sustrato de vidrio, permiten direccionar píxeles individuales con mayor precisión. Cuando se activa una fila específica, la carga se dirige a través de la columna exacta, asegurando que solo el condensador del píxel designado reciba carga, ya que las otras filas se apagan.
Las tecnologías LCD, en general, ofrecen ventajas significativas como bajo consumo de energía, delgadez y ligereza, lo que ha posibilitado la creación de televisores de pared, portátiles, teléfonos inteligentes y tablets. Su avance ha desplazado a tecnologías de visualización anteriores, como los monitores CRT y las pantallas de plasma, dominando actualmente el mercado. No obstante, las pantallas LCD presentan desventajas como tiempos de respuesta lentos (especialmente a bajas temperaturas), ángulos de visión limitados y la necesidad de retroiluminación.
La Interfaz HDMI: Un Estándar para la Conectividad de Alta Definición
HDMI (High-Definition Multimedia Interface), o Interfaz Multimedia de Alta Definición, es un estándar de audio y vídeo digital sin compresión que ha sustituido a las antiguas normas analógicas como RCA y Euroconector. HDMI proporciona una interfaz para conectar fuentes de audio y vídeo digital (como sintonizadores TDT, reproductores de Blu-ray, ordenadores, tablets, receptores A/V) a monitores y televisores digitales compatibles.
HDMI permite la transmisión de vídeo de alta definición y audio digital multicanal en un solo cable. Es independiente de los estándares de transmisión digital terrestre (DTV) como ATSC o DVB, ya que los datos de vídeo sin comprimir se codifican en formato TMDS para su transmisión digital. Además, soporta hasta ocho canales de audio digital sin compresión.
El consorcio HDMI, formado en 2002 por importantes fabricantes de electrónica de consumo como Hitachi, Panasonic, Philips, Sony, Thomson, Toshiba y Silicon Image, presentó la especificación inicial ese mismo año. Digital Content Protection, LLC (una subsidiaria de Intel) proporciona la protección anticopia de contenido digital de gran ancho de banda (HDCP) para HDMI.
Evolución de las Versiones HDMI
A lo largo de los años, HDMI ha experimentado numerosas actualizaciones, cada una introduciendo mejoras en ancho de banda, resolución y funcionalidades:
- HDMI 1.0 (Diciembre de 2002): Interfaz física con un único cable de conexión digital audio/vídeo con una tasa de transferencia máxima de 4,9 Gbit/s.
- HDMI 1.1 (Agosto de 2005): Mismas características que la versión 1.0, pero con soporte para DVD Audio.
- HDMI 1.2 (2005): Añadido soporte para One Bit Audio, utilizado en Super Audio CD, hasta 8 canales.
- HDMI 1.3 (Junio de 2006): Incremento del ancho de banda a 340 MHz (10,2 Gbit/s). Soporte para Dolby TrueHD y DTS-HD (formatos de audio de baja pérdida para HD-DVD y Blu-ray).
- HDMI 1.4 (Mayo de 2009): Soporte para vídeo y audio de alta definición, además de datos y vídeo en 3D. Transición a XHD (eXtended High Definition) con resoluciones de hasta 4096 × 2160 píxeles a 24 fps o 3840 × 2160 a 30 fps. Mejoras en el soporte extendido de colores y canal de retorno de audio (ARC) para sistemas de sonido envolvente.
- HDMI 2.1 (Noviembre de 2017): Soporte para tasas de actualización de 60 Hz para 8K y 120 Hz para 4K. Introduce HDR dinámico, modo de baja latencia automática (ALLM) y canal de retorno de audio mejorado (eARC).
- HDMI 2.2 (Junio de 2025): Anunciado en el CES 2025, se espera que introduzca nuevas capacidades y mejoras.
Las versiones superiores de HDMI son compatibles con las anteriores, aunque las actualizaciones de hardware y firmware son necesarias para acceder a las nuevas versiones.
Conectores HDMI y sus Tipos

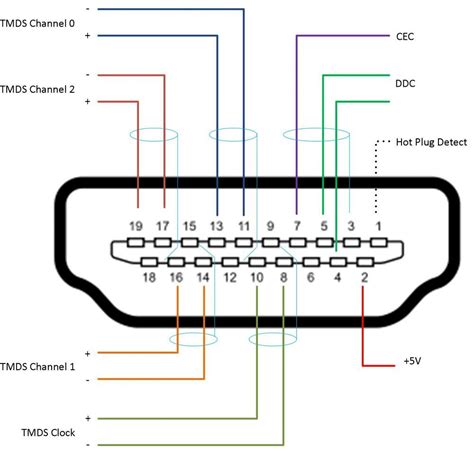

HDMI utiliza principalmente un conector de 19 pines conocido como Tipo A. También existen variantes:
- Tipo C (Mini HDMI): Conector de 19 pines, más pequeño, diseñado para dispositivos portátiles como videocámaras.
- Tipo D (Micro HDMI): Conector de 19 pines, con dimensiones aún menores, también para dispositivos portátiles.
- Tipo B: Conector de 29 pines, diseñado para pantallas de muy alta resolución (WQUXGA), pero nunca ha sido de uso generalizado.
Algunos conectores, como el Tipo C, pueden incorporar una pestaña de bloqueo para evitar desconexiones accidentales.
Ancho de Banda y Frecuencia de Píxeles
La frecuencia de píxeles de vídeo en HDMI varía de 25 MHz a 165 MHz (Tipo A) o 330 MHz (Tipo B). Para formatos de vídeo por debajo de 25 MHz (como 13,5 MHz para 480i/NTSC), se utiliza un esquema de repetición de píxeles.
Protección de Contenido Digital (HDCP)
El protocolo HDCP (High-bandwidth Digital Content Protection) es un subsistema de HDMI diseñado para prevenir la piratería de contenido digital. Implementado en 2000 y mapeado en el estándar DVI, HDCP opera a través de un enlace de comunicación bidireccional dentro de la interfaz de control I2C utilizada por el DDC (Data Display Channel). Las versiones de HDCP han evolucionado, con HDCP 2.0 introduciendo un sistema RSA más seguro y el algoritmo AES para una mayor protección. Es importante notar que los protocolos HDCP 2.0 no son retrocompatibles con HDCP 1.x, aunque existen conversores.
Consumer Electronics Control (CEC)
El sistema CEC (Consumer Electronics Control) integrado en HDMI permite el control "plug-and-play" de múltiples dispositivos AV a través de un único cable. Funciones como Anynet+ (Samsung), KURO LINK (Pioneer) o VIERA Link (Panasonic) se basan en CEC.
Aplicaciones de las Pantallas LCD HDMI
Las pantallas LCD HDMI son soluciones flexibles que ofrecen una salida visual nítida para diversos sistemas. Toman señales HDMI estándar de ordenadores, dispositivos integrados, controladores industriales o reproductores multimedia y las convierten en pantallas brillantes y de respuesta rápida.

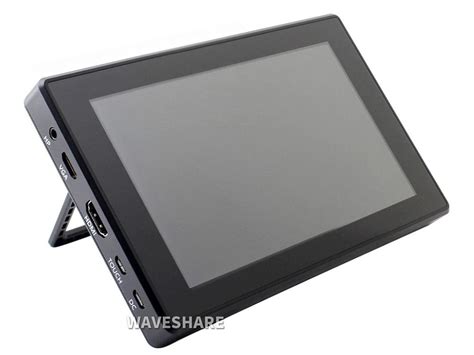

Pantallas LCD HDMI Industriales
Muchas pantallas LCD HDMI están diseñadas para entornos industriales, ofreciendo características como:
- Alto Brillo: Versiones con alto brillo pueden alcanzar 1000 nits o más, siendo visibles en condiciones de iluminación intensa, como exteriores o áreas industriales muy iluminadas.
- Tecnología IPS: Proporciona amplios ángulos de visión (generalmente 85 grados o más desde cada lado), manteniendo la fidelidad de color y el contraste independientemente del ángulo.
- Rango de Temperatura Amplio: Capaces de operar en rangos de temperatura extendidos, como de -20°C a 70°C, adaptándose a entornos industriales exigentes.
- Construcción Robusta: Algunas pantallas cuentan con vidrio de cubierta opcional de hasta 15 mm de espesor para resistencia al vandalismo y protección contra el polvo o el agua.
- Pantallas Táctiles Capacitivas: Soportan hasta 10 puntos multitáctiles, responden a guantes e incluso funcionan con agua o cubiertas gruesas, siendo ideales para lugares ruidosos o desordenados.
- Unión Óptica: Mejora la durabilidad y la legibilidad.
Conectividad y Alimentación
Una pantalla LCD HDMI típica incluye un puerto HDMI para la entrada de vídeo y, a menudo, un enlace USB para la información táctil. La alimentación suele provenir de un conector separado o un puerto USB-C, dependiendo del tamaño de la pantalla y sus requerimientos energéticos. El soporte plug-and-play es común en la mayoría de los sistemas operativos.

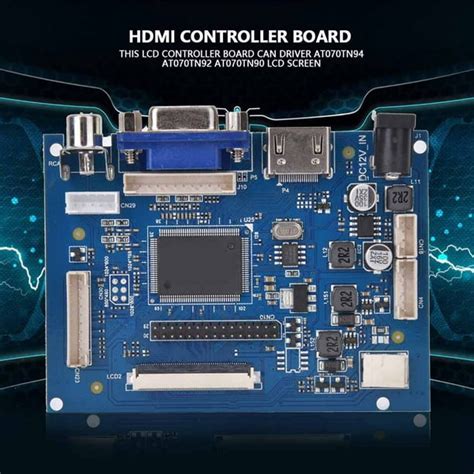

Placas Controladoras y Reutilización de Paneles
Las placas controladoras HDMI permiten reutilizar paneles LCD existentes, convirtiendo la entrada HDMI estándar en señales compatibles con el panel (como LVDS o eDP). Esto es particularmente útil para proyectos de bricolaje, reparaciones o la creación de monitores personalizados, dando nueva vida a paneles de portátiles o monitores desechados.
Consideraciones para la Elección de una Pantalla LCD HDMI
Al seleccionar una pantalla LCD HDMI, es crucial considerar varios factores:
- Resolución y Tamaño: Determinar la resolución y el tamaño de pantalla adecuados para la aplicación específica.
- Brillo: Para uso en exteriores o en entornos muy iluminados, un alto brillo (medido en nits) es esencial.
- Tecnología del Panel: IPS ofrece mejores ángulos de visión y reproducción del color que TN o VA.
- Funcionalidad Táctil: Si se requiere interacción táctil, verificar el tipo (capacitiva, resistiva) y el número de puntos multitáctiles.
- Conectividad: Asegurarse de que los puertos HDMI, USB u otros (como DisplayPort, USB-C) sean compatibles con los dispositivos fuente.
- Robustez y Rango de Temperatura: Para aplicaciones industriales, la resistencia a condiciones ambientales adversas es fundamental.
- Opciones de Montaje: Considerar cómo se integrará la pantalla en el sistema o dispositivo.
- Certificaciones: Para aplicaciones médicas o automotrices, las certificaciones como ISO 13485 o IATF 16949 son importantes.
- Fabricante y Soporte: Elegir fabricantes con experiencia, como Kadi Display o Riverdi, que ofrezcan soporte técnico y opciones de personalización.

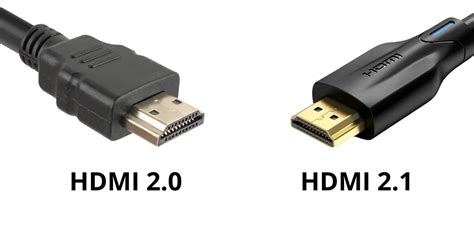

HDMI 2.1 y el Futuro del Gaming
La última generación de la interfaz, HDMI 2.1, está redefiniendo la experiencia audiovisual, especialmente en el ámbito de los videojuegos. Con un ancho de banda significativamente mayor, soporta resoluciones de hasta 10K y tasas de refresco de hasta 120 Hz, lo que permite experiencias de juego 4K a 120fps sin desgarros ni interrupciones.
Las características clave de HDMI 2.1 para los gamers incluyen:
- HDR Dinámico: Mejora la calidad de imagen cuadro por cuadro, ofreciendo negros más oscuros y blancos más claros.
- eARC (Enhanced Audio Return Channel): Permite la transmisión de formatos de audio avanzados como Dolby TrueHD y DTS-HD Master Audio.
- VRR (Variable Refresh Rate): Sincroniza la tasa de refresco de la pantalla con la velocidad de cuadros de la fuente, eliminando el tearing y el stuttering.
- QFT (Quick Frame Transport): Reduce la latencia de visualización, mejorando la capacidad de respuesta en los juegos.
- ALLM (Auto Low Latency Mode): Activa automáticamente el modo de juego al detectar una consola o dispositivo de juego.
- QMS (Quick Media Switching): Elimina el retraso que ocurre al cambiar entre fuentes con diferentes resoluciones o tasas de refresco.
La compatibilidad de HDMI 2.1 con consolas de próxima generación como la Xbox Series X y la PlayStation 5 lo posiciona como el estándar para los jugadores avanzados y la visualización de contenido de alta gama.
Longitud del Cable HDMI y Limitaciones

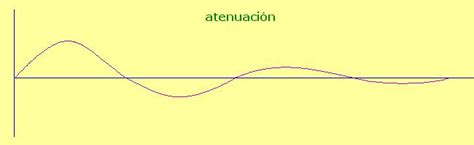

La especificación HDMI no define una longitud máxima de cable, pero la atenuación de la señal se vuelve crítica con el aumento de la longitud. Si bien los cables más cortos suelen ser mejores, los avances en la fabricación de cables de par trenzado blindado y el uso de electrónica activa (como ecualizadores o cables activos de fibra óptica o Cat-5) permiten extender las señales HDMI a distancias de hasta 100 metros o más. La elección del cable adecuado, certificado y que cumpla con las especificaciones de la categoría requerida (Categoría 1 para HDTV, Categoría 2 para alta velocidad), es fundamental para un rendimiento óptimo.
En resumen, las pantallas LCD HDMI, impulsadas por la interfaz HDMI y las continuas innovaciones tecnológicas, ofrecen una solución de visualización versátil y de alta calidad para una multitud de aplicaciones, desde el entretenimiento doméstico hasta entornos industriales exigentes. La evolución constante de los estándares HDMI, como la llegada de HDMI 2.1, asegura que estas pantallas seguirán siendo un componente central en la experiencia audiovisual del futuro.
