Protocolos de Comunicación y Cableado en la Automatización Industrial: Una Guía Detallada

En el dinámico mundo de la automatización industrial, la comunicación fluida y confiable entre dispositivos es la piedra angular de operaciones eficientes. Los protocolos de comunicación actúan como el lenguaje universal que permite que sistemas y equipos diversos dialoguen sin interrupciones, asegurando que fábricas, plantas y procesos automatizados funcionen de manera armoniosa. La infraestructura física que soporta esta comunicación, principalmente a través de cables, juega un papel igualmente crítico, especialmente cuando se trata del versátil cable UTP (Unshielded Twisted Pair).

La Importancia de los Protocolos de Comunicación

Los protocolos de comunicación son esenciales para la interconexión de equipos en los sistemas modernos, ya sea entre sí o con un dispositivo de control o monitorización. Para que esta comunicación sea posible, se necesitan cables de comunicación que transporten información de un equipo a otro. Con mucha frecuencia, estas comunicaciones son críticas: si el cable falla, la comunicación se detiene y el sistema puede dejar de funcionar. A continuación, se detallan algunos de los protocolos más relevantes en la automatización industrial:

• EtherNet/IP: Basado en la tecnología Ethernet estándar, este protocolo es altamente versátil y facilita el intercambio de datos entre controladores, dispositivos de E/S, switches Ethernet y otros sistemas.
• PROFINET: Un protocolo de comunicación en tiempo real, ampliamente adoptado en la automatización de fábricas. Permite intercambios de datos rápidos y determinísticos, siendo ideal para el control de maquinaria y procesos de alta velocidad. Su fortaleza clave radica en el intercambio rápido y confiable de datos entre los nodos del sistema, lo que lo hace común en aplicaciones críticas.
• Modbus: Uno de los protocolos más antiguos y confiables, Modbus ha demostrado su durabilidad gracias a su simplicidad y alta compatibilidad. Se utiliza para conectar una variedad de dispositivos, como sensores, PLCs y ordenadores. Ganó popularidad por su facilidad de implementación y mantenimiento. Modbus es compatible con Ethernet, la suite de protocolos de Internet y líneas de comunicación seriales. Actualmente, se emplea frecuentemente para conectar ordenadores supervisores de planta o sistemas con unidades terminales remotas (RTU) en sistemas SCADA (Supervisión, Control y Adquisición de Datos), especialmente en la industria eléctrica. En cuanto a la capa de transporte, Modbus es compatible con Ethernet, la suite de protocolos de Internet y líneas de comunicación seriales de caracteres.
• EtherCAT (Ethernet for Control Automation Technology): Reconocido por su comunicación de alta velocidad y determinística, EtherCAT es la elección perfecta para aplicaciones que demandan control preciso, como sistemas de robótica y control de movimiento.
• OPC UA (Open Platform Communications Unified Architecture): Este protocolo flexible e independiente de la plataforma está diseñado para una comunicación segura y fiable entre máquinas.
• PROFIBUS: Predecesor de PROFINET, PROFIBUS fue el protocolo de comunicación estándar en muchas industrias. Esta tecnología de fieldbus probada ofrece comunicación fiable tanto en automatización de fábricas como de procesos. La especificación más utilizada hoy en día es PROFIBUS DP (Decentralized Peripherals), empleada en aplicaciones industriales para monitorizar y controlar sensores y actuadores.
• CANopen: Basado en el estándar CAN (Controller Area Network), CANopen está diseñado para comunicación en tiempo real en sistemas embebidos, aplicaciones automotrices y control de movimiento. El bus CAN, un protocolo de comunicación de dos cables, fue inicialmente concebido para vehículos, pero hoy se aplica ampliamente en diversos equipos y maquinaria. Su característica distintiva es ser un bus de tipo broadcast, donde los datos se transmiten a todos los nodos y cada mensaje lleva un identificador para determinar su prioridad.
• DeviceNet: Desarrollado sobre el bus CAN, DeviceNet se utiliza principalmente para conectar dispositivos de entrada/salida (I/O) a controladores en sistemas de automatización industrial.
• HART (Highway Addressable Remote Transducer): Este protocolo conecta dispositivos de campo en la automatización industrial, combinando comunicación analógica y digital, lo que lo hace valioso para diagnósticos remotos y adquisición de datos en la automatización de procesos.
• CC-Link (Control & Communication Link): Ampliamente utilizado en Asia, especialmente en Japón, CC-Link destaca por su rendimiento determinístico de alta velocidad y su capacidad para gestionar grandes redes de dispositivos.

La elección del protocolo adecuado para la automatización industrial depende de los requisitos específicos de la aplicación, como la velocidad, el volumen de datos y la necesidad de comunicación en tiempo real.

El Papel Fundamental del Cableado de Comunicación

Para que la comunicación entre equipos sea posible, se necesitan cables de comunicación que transporten información de un equipo a otro. Estos cables son la columna vertebral de cualquier sistema de automatización, y su calidad y tipo son determinantes para la estabilidad y eficiencia de la red.

Señales de Datos: Analógicas y Digitales

Una señal de datos es una señal que cambia constantemente de acuerdo con la información que transporta. Puede ser analógica o digital. Las señales de los cables de comunicación suelen ser de baja tensión y baja corriente, a menudo no más de 5V.

• Señal Analógica: La tensión puede tener cualquier valor, existiendo una correlación directa entre tensión y valor.
• Señal Digital: La tensión de la señal se limita a un cierto número de valores.
• Señal Binaria: Solo existen dos valores de tensión, representando una condición de encendido/apagado o transmitiendo datos mediante cadenas de unos y ceros.

Interferencias y su Mitigación

Como con todos los cables, la calidad de los cables de comunicación y sus conectores es crucial. Si bien la caída de tensión puede ocurrir en cables largos, un problema más crítico en la transmisión de señales de baja tensión a larga distancia es la interferencia.

Tipos de interferencias y sus causas:

• Interferencia Electromagnética: Proviene de generadores, transformadores, motores eléctricos e interruptores.
• Interferencia por Radiofrecuencia: Originada por fuentes de transmisión de radio, radares y equipos mal protegidos.
• Interferencia Electrostática: Causada por la electricidad estática.
• Interferencia por Diafonía: Interferencia de cables cercanos.
• Interferencia Común: Provocada por el flujo de corriente entre campos con diferente potencial.

En los primeros cuatro casos, el cable actúa como una antena, captando estas interferencias que inducen electricidad adicional, modificando la tensión de la señal, alterando los datos y causando comunicaciones confusas o interrupciones. En casos graves, las tensiones inducidas pueden ser tan altas que dañen los circuitos del equipo conectado.

Para limitar o evitar interferencias, se emplean varias estrategias:

• Usar cables cortos: Reduce la exposición a fuentes de interferencia.
• Usar cables de par trenzado: Dos conductores de un circuito se trenzan, mejorando el rechazo a la interferencia electromagnética y reduciendo la diafonía.

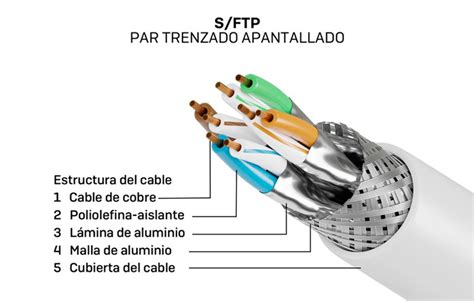

• Usar cables apantallados: Una lámina o malla metálica cubre los cables o pares trenzados para bloquear interferencias externas.

Los cables no trenzados y sin apantallamiento son muy sensibles a la interferencia y tienen una longitud limitada (aproximadamente 10 metros), como el cable VE.Direct de Victron. Los cables de par trenzado sin apantallamiento ofrecen una mejora significativa. El apantallamiento puede ser de lámina, trenzado o múltiple.

Tipos Comunes de Cables de Comunicación con Conectores UTP

El cable UTP (Unshielded Twisted Pair) con conectores RJ45 es uno de los tipos de cables de comunicación más utilizados en sistemas de automatización industrial, especialmente en redes Ethernet.

• Cable UTP RJ45 Recto: Este cable es fundamental para redes informáticas, internet y Ethernet, permitiendo la comunicación entre inversores/cargadores y dispositivos de control como paneles Multi Control o dispositivos GX. Posee ocho conductores, donde el pin 1 de un lado se conecta al pin 1 del otro, y así sucesivamente. La correcta conexión se verifica con un comprobador de cables. Victron utiliza este tipo de cable para sus productos VE.Bus y VE.Can. Es importante distinguir los cables rectos de los cables cruzados (crossover), que tienen un aspecto similar pero una configuración interna diferente y no son compatibles con equipos Victron.

  Un conector mal crimpado puede ser la causa de fallos difíciles de diagnosticar. En equipos con un solo conector RJ45, se puede usar un separador RJ45. En sistemas VE.Can, se requieren dos terminadores (uno en el primer y otro en el último elemento de la cadena) que vienen en pares.

Otros tipos de cables de comunicación, algunos utilizando conectores RJ45 o similares, son:

• Cables para aplicaciones especiales (ej. VE.Direct): Estos cables, a menudo con un solo conector, se usan para aplicaciones específicas, como la comunicación entre una batería inteligente y un Color Control GX. El etiquetado claro es vital para evitar su uso en sistemas no compatibles. Victron fabrica cables de distintas longitudes y no recomienda hacerlos uno mismo debido a la complejidad de crimpar correctamente los conectores.
• Cables con conectores RJ12: Aunque similares a los cables telefónicos, los cables para aplicaciones industriales como la monitorización de dispositivos Victron (ej. BMV) utilizan una configuración de 6 hilos y, a menudo, son de par trenzado, a diferencia de los cables telefónicos estándar. No deben usarse cables telefónicos para estas aplicaciones.
• Cable de señal: Utilizado para monitorización o control de productos Victron (ej. BMV o MPPT), pueden tener conductores únicos, dobles o múltiples y suelen transportar señales analógicas de baja corriente o señales de encendido/apagado. Para aplicaciones marinas, se recomienda cable de señal con filamentos de cobre estañado.
• Cables y conectores NMEA 2000: Empleados en redes de datos CAN-bus marinas, estos sistemas incluyen cableado especial y conectores resistentes al agua.
• Cables RS485: Utilizados para comunicaciones en serie, como la comunicación entre contadores y un dispositivo GX en sistemas Victron.
• Cables USB: Existen diversos tipos; Victron utiliza principalmente el conector tipo A.

Ethernet Industrial: Robustez y Rendimiento en Entornos Exigentes

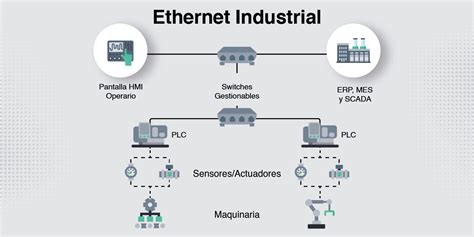

El Ethernet Industrial es una evolución del Ethernet estándar, diseñado para operar en entornos altamente demandantes como fábricas y plantas de producción. A diferencia del Ethernet convencional, el Ethernet Industrial garantiza la comunicación en tiempo real o de forma determinística, lo cual es crucial para el control preciso de procesos industriales. En Ethernet estándar, no se puede garantizar el tiempo de acceso a la transmisión de datos, algo inaceptable en entornos industriales donde las órdenes deben llegar a un punto específico en un momento determinado.

Las características del Ethernet Industrial incluyen:

• Robustez: Los dispositivos están diseñados para soportar condiciones ambientales extremas (temperatura, humedad, polvo, vibraciones, ruidos electromagnéticos, ácidos, riesgo de explosión) sin sufrir daños.
• Grado Industrial: Productos con alta resistencia a la intemperie, altas temperaturas y vibraciones.
• Compatibilidad Electromagnética (EMC): Cumplimiento de estándares rigurosos para operar en presencia de campos electromagnéticos.
• Protocolos Industriales: Soporte para protocolos que cumplen con los requerimientos de las aplicaciones industriales en tiempo real.

El Ethernet Industrial ha reemplazado a muchas redes de bus de campo gracias a su capa física estandarizada y a su mayor ancho de banda, permitiendo la conexión de múltiples dispositivos y la transmisión de datos a alta velocidad.

Los cuatro actores principales en el Ethernet Industrial son:

• Modbus TCP/IP: El primer protocolo Ethernet Industrial, comprime la comunicación Modbus tradicional dentro de un protocolo de capa de transporte Ethernet. Utiliza una comunicación maestro-esclavo simple, pero no se considera en tiempo real.
• EtherCAT: Introducido en 2003, ofrece comunicación en tiempo real en una configuración maestro/esclavo. Su característica distintiva es la capacidad de los esclavos de extraer información relevante de los paquetes de datos e insertar sus propios datos a medida que transmiten, un concepto conocido como comunicación "sobre la marcha".
• Ethernet/IP: Lanzado en el año 2000, es un protocolo de capa de aplicación ampliamente utilizado, basado completamente en estándares Ethernet. Puede soportar un número ilimitado de nodos, pero requiere un alcance limitado para evitar latencia y permitir comunicación en tiempo real.
• Profinet: Desarrollado por Siemens, amplía la comunicación del controlador de E/S Profibus a Ethernet mediante switches especiales.

Todas estas tecnologías comparten la funcionalidad definida por los estándares de las capas 1 a 4 (tecnología de transmisión Ethernet IEEE 802.xx, método de acceso al medio CSMA/CD, protocolo de Internet IP, y protocolos TCP/UDP). Las diferencias radican en la arquitectura del sistema, los protocolos de aplicaciones industriales en la capa de aplicación del modelo OSI, y la ingeniería de configuración del sistema.

El Ethernet Industrial puede utilizar diversos componentes de cableado, como cables de cobre, fibra óptica o Wi-Fi. La transmisión por cable de cobre, incluso en largas distancias, mantiene la calidad.

Estructura de una Red de Ethernet Industrial

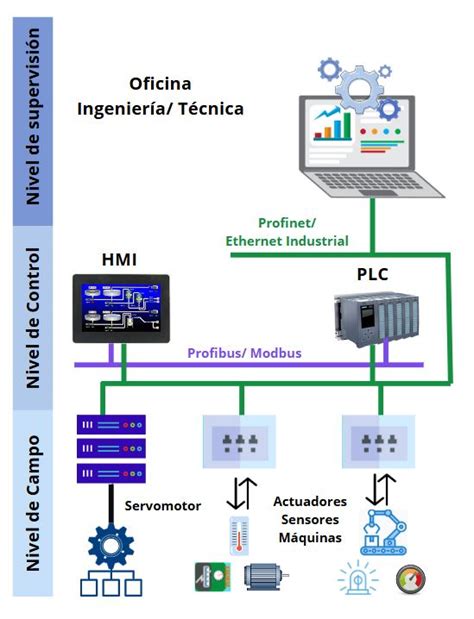

Una red de Ethernet industrial se estructura de manera que cada componente juega un papel clave en el rendimiento de la red, asegurando la interoperabilidad, minimizando la latencia y evitando interrupciones. Los niveles de la red no funcionan de forma aislada, sino que colaboran para optimizar la comunicación.

✅ El Ethernet Industrial no es solo una red de comunicación, sino una pieza clave en la Industria 4.0.✅ La elección de cables y conectores adecuados, como el cable UTP, es fundamental para garantizar la estabilidad de la red en entornos industriales exigentes.✅ El diseño de la red, considerando los protocolos y la infraestructura física, es clave para el éxito de la automatización industrial.
