La creciente demanda de sistemas de videovigilancia de alta resolución ha generado interrogantes sobre la infraestructura de red necesaria para soportar el tráfico de datos. Una pregunta recurrente entre los usuarios es si las cámaras de alta calidad, como las de 8 megapíxeles, requieren switches de red especializados para evitar caídas de conexión. Si bien la preocupación es válida, la realidad técnica detrás de la velocidad de los puertos y el consumo de ancho de banda de las cámaras IP revela un panorama menos complejo de lo que podría parecer, aunque con consideraciones importantes a tener en cuenta, especialmente en el punto de concentración de datos.
Velocidad de Puertos en Cámaras IP: Más Allá de los Megapíxeles
Contrario a lo que se podría intuir, la mayoría de las cámaras IP, independientemente de su alta resolución (incluso 8 MP o 12 MP), están equipadas con puertos Fast Ethernet que operan a 10/100 Mbps. La elección de este estándar se debe, en gran medida, a consideraciones de costos y a la disponibilidad de componentes. Si bien es cierto que en casos puntuales se pueden encontrar cámaras con puertos Gigabit, esto no siempre se debe a una necesidad inherente de la cámara, sino a la estrategia del fabricante de utilizar componentes que están desapareciendo del mercado de 100 Mbps por conveniencia de costos.
Por otro lado, la vasta mayoría de los switches de red modernos son Gigabit Ethernet (10/100/1000 Mbps). Esto significa que conectar una cámara con un puerto de 100 Mbps a un puerto de 1000 Mbps en un switch no representa un desafío para la red. De hecho, una cámara que transmite flujos de video de 20 Mbps utiliza apenas el 2% de la capacidad de un puerto Gigabit.
El Cuello de Botella Real: El Uplink Hacia el Grabador

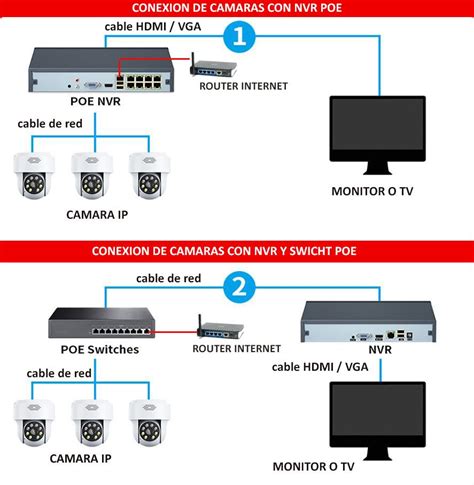

El verdadero punto crítico en la arquitectura de una red de videovigilancia no reside en la conexión individual de cada cámara al switch, sino en el "uplink" o enlace troncal que conecta el switch (o varios switches) al dispositivo de grabación (NVR o servidor VMS). Es en este punto donde convergen todos los flujos de datos de las cámaras, y donde la capacidad total de la red se vuelve fundamental.
Cuello de botella en producción
Consumo Estimado de Ancho de Banda por Resolución de Cámara
El consumo de ancho de banda de una cámara IP no depende únicamente de su resolución, sino de una combinación de factores clave:
- Resolución y FPS (Imágenes por Segundo): A mayor resolución y mayor cantidad de imágenes capturadas por segundo, mayor será el volumen de datos.
- Códec de Compresión: Los códecs de video, como H.264, H.265 y H.265+, juegan un papel crucial en la eficiencia de la transmisión de datos. Los códecs más modernos, como H.265 y H.265+, ofrecen una compresión significativamente mayor, reduciendo el ancho de banda necesario sin sacrificar la calidad de imagen.
- Número de Streams: Las cámaras IP suelen generar múltiples flujos de video (streams). El stream principal, de alta resolución y alta calidad, se utiliza para la grabación y visualización en tiempo real, mientras que los streams secundarios, de menor resolución y calidad, se emplean para la monitorización remota o en dispositivos con menor capacidad de procesamiento.
A continuación, se presenta una tabla de referencia que ilustra el consumo estimado de ancho de banda, considerando el peor escenario con la transmisión del flujo principal y secundario:
| Resolución | Bitrate H.264 (Mbps) | Bitrate H.265 (Mbps) | Bitrate H.265+ (Mbps) | Flujo Secundario (Mbps) | Consumo Total Aprox. (Mbps) |
|---|---|---|---|---|---|
| 2 MP (1080p) | 8 | 5 | 3 | 1 | 5-9 |
| 4 MP (2K) | 12 | 8 | 5 | 2 | 10-14 |
| 8 MP (4K) | 20 | 12 | 8 | 4 | 16-24 |
El Límite Teórico de Cámaras por Puerto Gigabit Ethernet
Considerando un enlace troncal (uplink) de 1 Gbps (1000 Mbps), podemos estimar el número máximo teórico de cámaras que podrían conectarse, basándonos en el consumo promedio de ancho de banda:
| Resolución | Consumo Promedio (Mbps) | Cámaras Aprox. por 1 GbE |
|---|---|---|
| 2 MP | 5 | ~200 |
| 4 MP | 10 | ~100 |
| 8 MP | 20 | ~50 |
Es importante destacar que estos son límites teóricos. En la práctica, se recomienda mantener la ocupación del enlace troncal entre el 70% y el 80% para asegurar una operación fluida y evitar saturaciones de red.
La Limitación del Grabador (NVR): Un Punto Clave a Considerar

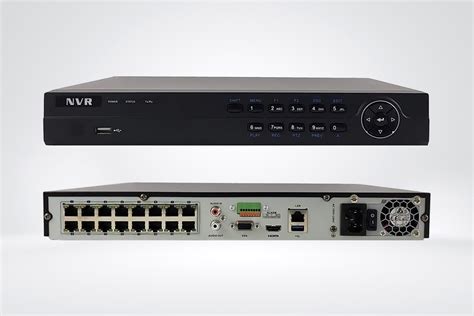

Aquí es donde reside la principal limitación en muchos sistemas de videovigilancia: el grabador de video en red (NVR) o el servidor de gestión de video (VMS). A pesar de que los NVRs modernos pueden soportar un gran número de canales (16, 32, 64 o incluso 128 canales), la mayoría de ellos están equipados con un único puerto de red de 1 GbE.
La razón por la que no se utilizan puertos de 10 GbE en todos los NVRs se debe a varios factores, incluyendo el costo de los componentes y la complejidad de la implementación. Sin embargo, para sistemas de videovigilancia de alta densidad o con cámaras de muy alta resolución que generan un tráfico de datos considerable, la limitación del puerto de 1 GbE del NVR puede convertirse en el verdadero cuello de botella, impidiendo que todo el potencial de las cámaras y la red se aproveche.
Consideraciones Adicionales y Equipos Complementarios
La infraestructura de red para videovigilancia abarca una variedad de componentes diseñados para optimizar el rendimiento y la fiabilidad. Los switches PoE+ Gigabit Ethernet reforzados no administrados son un ejemplo, ofreciendo múltiples puertos de alta velocidad y alimentación a través de Ethernet para las cámaras. Para sistemas más complejos, existen NVRs con capacidades de inteligencia artificial (AI), como reconocimiento facial, ANPR (Reconocimiento Automático de Matrículas) y análisis térmico, que no solo graban video sino que también procesan información en el borde.
La integración de radares IP de diferentes alcances (60m, 120m, 200m, 450m) para seguridad perimetral y regional, junto con cámaras PTZ (Pan-Tilt-Zoom) industriales y de largo alcance (hasta 9 km o 13 km de detección de vehículos), amplía las capacidades de vigilancia. Estos sistemas avanzados a menudo requieren una planificación de red cuidadosa para gestionar el gran volumen de datos que generan.
En el ámbito de la comunicación, los altavoces IP (IP Ceiling Speaker, Parlante IP ONVIF) y las consolas de operación de audio IP (con micrófonos y pantallas táctiles) se integran para sistemas de voceo y evacuación, añadiendo otra capa de funcionalidad a la infraestructura de seguridad.
Para entornos industriales, mineros o expuestos a condiciones extremas, existen cámaras IP robustas de acero inoxidable, cámaras térmicas industriales, y cámaras PTZ industriales antiexplosivas o para ambientes corrosivos. La nanotecnología y limpiaparabrisas en cámaras PTZ IR de alta resolución (5 MP y 30X) aseguran una visibilidad clara incluso en condiciones adversas.
La gestión de video se complementa con software de seguridad para búsqueda y seguimiento forense, capaz de reducir el tiempo de búsqueda de pruebas de horas a minutos. Además, el software de video analítico con inteligencia artificial y aprendizaje profundo aporta inteligencia a las cámaras, permitiendo la detección de intrusiones, cruces de perímetros virtuales, estacionamiento prohibido, y análisis inteligente para detectar fuego y humo.
Para la conectividad de dispositivos IoT, se utilizan puertas de enlace IoT LoRaWAN y diversos sensores IoT como detectores de gas, sensores de temperatura y humedad, sensores de fugas, sensores PIR para detección de movimiento y ocupación, y contactos magnéticos IoT para monitorear puertas y ventanas. La gestión de estos dispositivos se facilita a través de pantallas de IoT y controladores LoRa serie MS-7UC11.
La capacidad de transmisión de datos de hasta 1000 Mbps (o 1 Gbps) es, por lo tanto, un factor crucial. Los adaptadores de red USB Tipo C o USB-A de alta calidad, como los de la serie Baseus Lite, ofrecen esta velocidad, proporcionando una conexión a Internet estable y un rendimiento mejorado, especialmente cuando las conexiones Wi-Fi son poco fiables. Estos adaptadores, construidos con materiales robustos como ABS y policarbonato, garantizan un alto rendimiento y durabilidad, siendo esenciales para la conectividad moderna y para asegurar que los flujos de datos de alta resolución no se vean comprometidos.
La elección de la infraestructura de red adecuada, desde los switches hasta los grabadores y los dispositivos de borde, es fundamental para garantizar la eficacia y fiabilidad de cualquier sistema de videovigilancia, especialmente cuando se manejan volúmenes de datos significativos generados por cámaras de alta resolución y análisis inteligente.
