Los conectores SMA, acrónimo de Sub-Miniature Version A, representan una solución robusta y confiable en el mundo de las conexiones de radiofrecuencia (RF), siendo especialmente valorados en aplicaciones de antenas celulares. Su diseño, centrado en un mecanismo de acoplamiento de tornillo, les confiere una resistencia excepcional a las vibraciones, una característica fundamental para garantizar la integridad de la señal en entornos dinámicos o expuestos a movimiento. Esta particularidad los ha posicionado como una opción predilecta para una amplia gama de dispositivos que requieren una conexión RF estable y duradera.
Diseño y Mecanismo de Acoplamiento
El conector SMA es un conector coaxial de RF de semi-precisión que se distingue por su método de acoplamiento de atornillado. Este diseño intrínsecamente seguro es el pilar de su fiabilidad. El componente hembra se caracteriza por poseer un cilindro roscado que presenta una densidad precisa de 36 hilos por pulgada. Esta especificación de rosca es crucial para lograr un ajuste milimétrico y seguro. Por otro lado, el conector macho está equipado con una tuerca de forma hexagonal. Esta tuerca encaja de manera firme y precisa alrededor del cilindro roscado del componente hembra, asegurando un acoplamiento extraordinariamente seguro. El resultado de esta ingeniería es una conexión que no solo es robusta mecánicamente, sino que también exhibe una durabilidad excepcional, capaz de soportar el uso continuado y las exigencias del entorno operativo.
Especificaciones Técnicas Clave
Una de las especificaciones técnicas más importantes de los conectores SMA es su impedancia nominal de 50 ohmios. Este valor es un estándar en la industria de RF y es particularmente adecuado para la transmisión de señales de telefonía celular, donde la coincidencia de impedancia es vital para minimizar las pérdidas de señal y maximizar la eficiencia de la transmisión. Los conectores SMA son capaces de operar eficientemente en un amplio rango de frecuencias, desde corriente continua (DC) hasta 18 GHz. Esta versatilidad en el espectro de frecuencias los hace aptos para una multitud de aplicaciones, incluyendo, pero no limitándose a, sistemas de comunicación inalámbrica, equipos de prueba y medición, y, por supuesto, sistemas de antenas celulares.
Un componente esencial en la construcción de los conectores SMA, tanto en sus versiones macho como hembra, es el material dieléctrico utilizado. En este caso, se emplea politetrafluoroetileno (PTFE), comúnmente conocido por su nombre comercial Teflon. El PTFE es un material con excelentes propiedades dieléctricas, caracterizado por su baja constante dieléctrica y su muy baja pérdida dieléctrica. Estas propiedades son fundamentales para mantener la integridad de la señal a través del conector, minimizando la atenuación y la distorsión de la señal, especialmente en las frecuencias más altas. La elección del PTFE como dieléctrico subraya el compromiso con la calidad y el rendimiento en el diseño de estos conectores.
Aplicaciones en Antenas Celulares
En el ámbito de las antenas celulares, la elección del conector adecuado es un factor determinante para el rendimiento general del sistema. Los conectores SMA son frecuentemente la opción preferida para conectar antenas a módems, routers, puntos de acceso y otros dispositivos de comunicación celular. La robustez de su acoplamiento de tornillo asegura que la conexión permanezca firme incluso en situaciones donde el equipo pueda ser movido o expuesto a vibraciones, como en vehículos o en instalaciones exteriores. Esta fiabilidad minimiza las interrupciones del servicio y garantiza una transmisión de datos y voz consistente.
La capacidad de los conectores SMA para operar hasta 18 GHz los hace compatibles con una amplia gama de tecnologías celulares, incluyendo las generaciones más recientes que operan en bandas de frecuencia más altas. La impedancia de 50 ohmios es el estándar para la mayoría de los sistemas de antenas celulares, asegurando una transferencia de potencia óptima entre la antena y el dispositivo. La durabilidad mecánica que ofrecen estos conectores también es una ventaja significativa en entornos donde las antenas pueden estar sujetas a manipulación frecuente o a condiciones climáticas adversas.

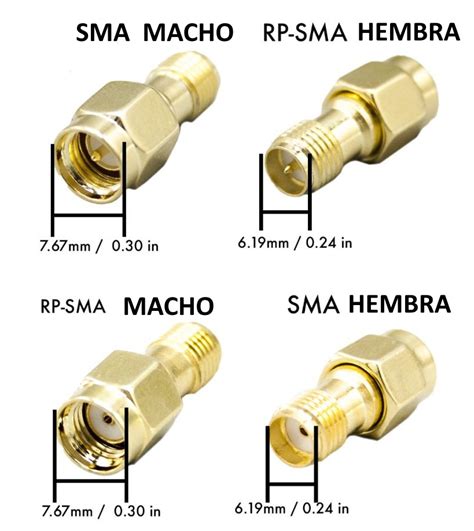

Adaptadores SMA y RP SMA para emisoras y receptores VTX de video para FPV. Macho y hembra. RC
Ventajas del Mecanismo de Acoplamiento de Tornillo
El mecanismo de acoplamiento de tornillo de los conectores SMA ofrece varias ventajas distintivas sobre otros tipos de conectores RF. En primer lugar, proporciona una conexión mecánicamente muy segura. Una vez apretado, el acoplamiento es resistente a la desconexión accidental, lo cual es crucial en aplicaciones donde la integridad de la conexión es primordial. En segundo lugar, la resistencia a las vibraciones es una característica sobresaliente. A diferencia de los conectores de tipo "push-on" o de bayoneta, el diseño roscado del SMA asegura que la conexión se mantenga firme incluso ante movimientos o temblores constantes. Esto es particularmente importante en entornos industriales, automotrices o en cualquier aplicación donde el equipo esté sujeto a estrés físico.
Además de la seguridad y la resistencia a las vibraciones, el acoplamiento de tornillo permite un nivel de ajuste preciso. La presión ejercida por la tuerca hexagonal sobre el cilindro roscado asegura un contacto eléctrico óptimo entre los conductores centrales y las carcasas de los conectores. Este contacto firme y bien definido es esencial para minimizar las pérdidas de señal y mantener la impedancia característica del sistema. La precisión en el acoplamiento también contribuye a la longevidad del conector, reduciendo el desgaste asociado con conexiones menos seguras.
Consideraciones en la Selección e Instalación
Al seleccionar conectores SMA para una aplicación de antena celular, es importante considerar varios factores. La calidad de fabricación es primordial. Los conectores de alta calidad, fabricados con materiales robustos y tolerancias precisas, ofrecerán un rendimiento superior y una mayor durabilidad. Es crucial asegurarse de que la impedancia del conector coincida con la del cable coaxial y el dispositivo al que se conectará, generalmente 50 ohmios para aplicaciones celulares.
La correcta instalación es igualmente vital. El proceso de acoplamiento debe realizarse de manera cuidadosa, asegurándose de que las roscas se alineen correctamente para evitar daños. El apriete de la tuerca debe ser firme pero no excesivo, para no dañar los componentes. El uso de herramientas de torque adecuadas puede ser beneficioso para garantizar un apriete consistente y optimizar el rendimiento eléctrico. La protección contra la intemperie también puede ser una consideración importante, especialmente para antenas instaladas en exteriores, donde los conectores pueden estar expuestos a la humedad y otros elementos ambientales. Existen cubiertas y sellos específicos que pueden mejorar la resistencia a la intemperie de las conexiones SMA.
Comparativa con Otros Conectores RF
Aunque los conectores SMA son muy populares, existen otros tipos de conectores RF en el mercado, cada uno con sus propias fortalezas y debilidades. Por ejemplo, los conectores BNC (Bayonet Neill-Concelman) utilizan un mecanismo de acoplamiento de bayoneta, que es más rápido de conectar y desconectar que el SMA, pero generalmente menos resistente a las vibraciones. Los conectores N-Type son conectores más grandes y robustos, a menudo utilizados en aplicaciones de mayor potencia o donde se requiere una mayor durabilidad y resistencia a la intemperie. Sin embargo, su tamaño puede ser una limitación en dispositivos compactos.
Los conectores TNC (Threaded Neill-Concelman) son una versión roscada de los BNC, ofreciendo una mejor conexión y resistencia a las vibraciones que los BNC, pero a menudo con un rendimiento ligeramente inferior en frecuencias muy altas en comparación con los SMA. Los conectores RP-SMA (Reverse Polarity SMA) son una variante del SMA que invierte la polaridad de los contactos, utilizada principalmente para evitar que los usuarios conecten antenas no autorizadas a ciertos equipos. Es importante tener en cuenta estas diferencias al elegir el conector más adecuado para una aplicación específica, considerando factores como el rango de frecuencia, la potencia, el entorno operativo y las restricciones de tamaño. La elección del conector SMA, con su equilibrio entre tamaño, rendimiento y robustez, sigue siendo una opción de primer nivel para muchas aplicaciones de antenas celulares.
El Futuro de los Conectores SMA
A medida que las tecnologías de comunicación celular continúan evolucionando, con la introducción de 5G y futuras generaciones que operan en bandas de frecuencia cada vez más altas y con requisitos de ancho de banda más amplios, la demanda de conectores RF de alto rendimiento sigue creciendo. Los conectores SMA, con su capacidad para operar hasta 18 GHz y su diseño robusto, continúan siendo relevantes. Sin embargo, para aplicaciones que operan a frecuencias superiores a 18 GHz, pueden ser necesarios conectores de mayor rendimiento, como los conectores tipo N, 2.92mm (K) o 2.4mm.
La investigación y el desarrollo en el campo de los conectores RF se centran en mejorar el rendimiento en frecuencias más altas, reducir las pérdidas de señal, aumentar la potencia de manejo y mejorar la durabilidad y la resistencia ambiental. Los avances en materiales y técnicas de fabricación están permitiendo la creación de conectores que superan las limitaciones de los diseños tradicionales. A pesar de la aparición de nuevas tecnologías de conectores, el SMA mantiene su posición gracias a su probada fiabilidad, su coste relativamente bajo y su amplia disponibilidad, lo que lo convierte en una solución sólida y práctica para una gran cantidad de aplicaciones de antenas celulares en la actualidad y en un futuro previsible. La simplicidad y eficacia de su diseño roscado, junto con el uso de dieléctricos de alta calidad como el PTFE, aseguran que los conectores SMA seguirán siendo una piedra angular en la infraestructura de comunicaciones inalámbricas.
