La tecnología de Identificación por Radiofrecuencia, conocida mundialmente por sus siglas RFID, se ha consolidado como una herramienta fundamental en la optimización de procesos y la gestión de información en una vasta gama de industrias. Su capacidad para identificar y registrar datos de objetos de forma inalámbrica y sin necesidad de contacto visual directo la distingue radicalmente de métodos más tradicionales como los códigos de barras. Este sistema, que surge de la necesidad de superar las limitaciones de lectura en movimiento o en condiciones adversas, ha experimentado una democratización significativa en los últimos años, volviéndose accesible para un espectro más amplio de aplicaciones empresariales y logísticas.
El principio fundamental del sistema RFID reside en el uso de etiquetas inteligentes o tags RFID, que actúan como transpondedores de radio. Al recibir una señal emitida por un lector, estas etiquetas responden transmitiendo la información que almacenan, la cual puede referirse a datos esenciales del producto o activo al que están asociadas. Esta información es vital a lo largo de toda la cadena logística, permitiendo un control y una trazabilidad del producto mucho más precisos y eficientes que los ofrecidos por su predecesor, el código de barras.

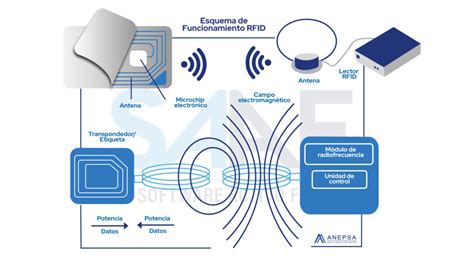

Componentes Clave de un Sistema RFID
Para comprender en profundidad el funcionamiento de un sistema RFID, es crucial desglosar sus componentes esenciales. Estos elementos trabajan en sinergia para permitir la identificación y el seguimiento de objetos de manera efectiva.
1. La Etiqueta RFID (Tag RFID)
La etiqueta RFID es el corazón de la identificación RFID, el elemento que se adhiere a los objetos para dotarlos de una identidad única y comunicable de forma inalámbrica.
- El Microchip (Circuito Integrado): Dentro de cada etiqueta se encuentra un microchip que almacena el identificador único del objeto, así como otros datos asociados, como fechas de caducidad, números de serie, o información específica del producto. La capacidad de almacenamiento varía según el tipo de chip.
- La Antena: La antena de la etiqueta es responsable de recibir la energía del lector (en el caso de etiquetas pasivas) y de transmitir los datos almacenados a través de la modulación de backscatter. Su diseño está optimizado para la frecuencia específica de operación del sistema y para el tipo de etiqueta.

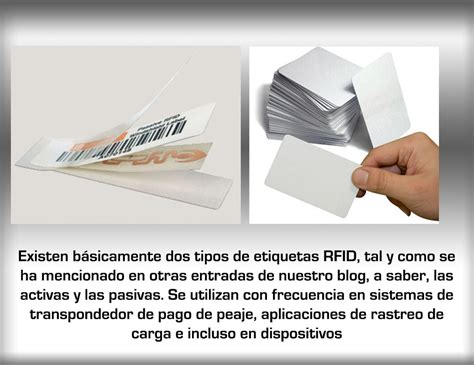

Existen dos tipos principales de etiquetas RFID, diferenciadas principalmente por su fuente de alimentación:
- Etiquetas RFID Pasivas: Son las más comunes y económicas. Carecen de una fuente de alimentación propia; en su lugar, se energizan mediante la energía de radiofrecuencia que reciben del lector. Su alcance de lectura es generalmente menor y dependen del campo electromagnético generado por el lector.
- Etiquetas RFID Activas: Estas etiquetas poseen una fuente de alimentación interna, típicamente una batería. Esta autonomía les permite emitir señales de forma más potente y a mayor distancia, y en algunos casos, incorporar sensores adicionales para recopilar datos ambientales o de estado. Suelen ser de mayor tamaño y más costosas que las pasivas.

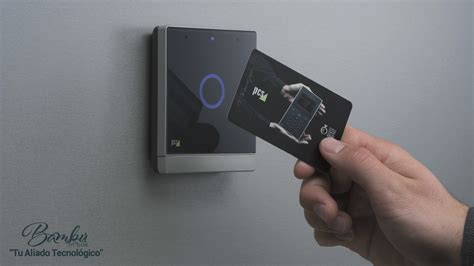

2. El Lector RFID (Interrogador)
El lector RFID, también conocido como interrogador, es el componente encargado de interactuar con las etiquetas. Su función principal es generar un campo de radiofrecuencia a través de su antena, dentro del cual las etiquetas RFID pueden ser leídas y/o escritas.
- Antena del Lector: Esta antena es la responsable de emitir las ondas de radiofrecuencia que energizan las etiquetas pasivas y permiten la comunicación bidireccional. Su diseño (tamaño, forma, polarización) es crucial para determinar el alcance, la forma del campo de lectura y la fiabilidad del sistema en diferentes entornos.
- Decodificador: El lector incorpora un decodificador que procesa las señales de radiofrecuencia recibidas de las etiquetas, transformándolas en datos comprensibles para otros sistemas.
- Interfaz de Comunicación: Los lectores se conectan a sistemas centrales o a otros dispositivos a través de diversas interfaces, como USB, Ethernet, Wi-Fi o protocolos industriales específicos, permitiendo la transmisión de la información capturada.
Los lectores pueden ser de dos tipos principales:
- Lectores Fijos: Diseñados para ser instalados en puntos estratégicos, como portales de entrada/salida, líneas de producción, o estaciones de lectura específicas. Son ideales para automatizar procesos en ubicaciones predefinidas.
- Lectores Móviles: Dispositivos portátiles o integrados en vehículos (como carretillas elevadoras o terminales de mano), que ofrecen flexibilidad para realizar lecturas en diferentes ubicaciones dentro de una instalación.
3. La Antena RFID
Aunque a menudo integrada en el lector o la etiqueta, la antena RFID es un componente crítico por sí mismo. Como se mencionó, la antena del lector genera el campo de radiofrecuencia, mientras que la antena de la etiqueta está diseñada para captar este campo y transmitir la información. La elección y el diseño de las antenas son fundamentales para optimizar el rendimiento del sistema, el alcance de lectura y la capacidad de operar en entornos desafiantes.
4. El Middleware RFID
El middleware RFID es una capa de software esencial que actúa como intermediario entre los lectores RFID y los sistemas de gestión empresarial (como sistemas de gestión de almacenes - SGA/WMS o sistemas de planificación de recursos empresariales - ERP). Su función es recoger, filtrar, agregar y procesar los datos brutos provenientes de los lectores, transformándolos en información útil y contextualizada para la toma de decisiones. El middleware maneja la complejidad de múltiples lectores y etiquetas, gestiona la comunicación y permite la integración fluida con las aplicaciones de negocio.
Qué es RFID Tecnología RFID en la Cadena de Suministro 171
Diseño de un Circuito RFID
La creación de un circuito RFID implica la cuidadosa selección y conexión de diversos componentes para asegurar una comunicación efectiva entre el lector y las etiquetas.
Diseño del Circuito Lector RFID
Selección de Componentes:
- Microcontrolador: Se elige un microcontrolador con la potencia de procesamiento y las interfaces necesarias (por ejemplo, Arduino, STM32) para controlar el funcionamiento del lector.
- RFID Reader IC: Un chip dedicado (como el MFRC522 para 13.56 MHz) que gestiona la generación y recepción de señales de radiofrecuencia.
- Antena: Diseñada o seleccionada para la frecuencia operativa y el rango de lectura deseado.
- Fuente de Alimentación: Proporciona la energía estable requerida, típicamente 3.3V o 5V.
- Interfaz de Comunicación: Para conectar el lector a otros sistemas (UART, USB, SPI).
Esquema del Circuito:
- El microcontrolador se conecta al RFID Reader IC a través de protocolos como SPI o I2C.
- El RFID Reader IC se conecta a la antena, asegurando una adecuada coincidencia de impedancia.
- Se diseña un circuito de antena que coincida con la frecuencia de operación e se integra con el lector.
- Se incluyen reguladores de tensión para asegurar una fuente de alimentación estable.
Diseño de PCB: Se diseña la placa de circuito impreso (PCB) minimizando la interferencia y optimizando el rendimiento de la antena. El IC lector se coloca cerca de la antena para reducir pérdidas de señal.
Diseño del Circuito de Etiqueta RFID
Selección de Componentes:
- RFID Tag IC: Un chip adecuado para la aplicación (por ejemplo, NTAG213 para 13.56 MHz).
- Antena: Una antena pequeña, a menudo impresa, diseñada para ser integrada en la etiqueta.
Esquema del Circuito:
- La antena se conecta directamente al Tag IC.
- Se asegura la correcta adaptación de la antena y el IC para la frecuencia deseada.
Diseño de la Etiqueta: Se diseña la etiqueta para que sea pequeña, ligera y adecuada para su incrustación o adhesión a los artículos.
Consideraciones Prácticas en el Diseño RFID
- Diseño de Antenas: Tanto las antenas de lectura como las de etiquetas deben diseñarse para una óptima coincidencia de impedancia y un rendimiento fiable. Herramientas de simulación (CST, HFSS) son valiosas para un diseño preciso.
- Gestión de Energía: Las etiquetas pasivas requieren que el lector proporcione suficiente energía, mientras que las activas necesitan un circuito de gestión de baterías eficiente.
- Factores Ambientales: Materiales como el metal y el agua pueden interferir con las señales de radiofrecuencia, especialmente en UHF. Se requieren etiquetas on-metal, antenas específicas y ajustes de potencia para mitigar estos efectos.
- Cumplimiento Normativo: Los sistemas RFID deben cumplir con las regulaciones regionales sobre producción de frecuencia y potencia (FCC, ETSI).
Frecuencias y Estándares RFID
Los sistemas RFID se diferencian por la frecuencia de operación, lo que determina su alcance, velocidad y aplicaciones:
- Ultra-alta frecuencia (UHF): 860 MHz a 960 MHz. Permite lecturas a distancias superiores a 12 metros. Se utiliza el estándar EPC Gen2 / ISO 18000-6C (RAIN RFID).
- Alta frecuencia (HF): 13.56 MHz. Alcance de lectura de 10 cm a 1 metro. Utiliza estándares como ISO/IEC 14443 y 15693.
- Baja frecuencia (LF): 125 kHz a 134 kHz. Alcance de lectura corto, de aproximadamente 10 cm.
- Near Field Communication (NFC): Opera en 13.56 MHz, pero con menor potencia, limitando el alcance a 10-20 cm. Es el sistema utilizado para pagos móviles y autenticación de productos.
Aplicaciones y Beneficios del RFID
La implementación de la tecnología RFID aporta múltiples ventajas significativas a las operaciones empresariales:
- Mayor Precisión y Facilidad de Uso: Permite un control de trazabilidad mucho mayor que los códigos de barras, reduciendo errores humanos y optimizando recursos.
- Gestión de Inventario: Facilita la realización de inventarios de forma rápida y eficiente, incluso en grandes almacenes, mejorando la visibilidad y reduciendo costes.
- Seguimiento de Activos (Asset Tracking): Asocia contenedores y contenidos con sus atributos, permitiendo un control completo del movimiento de artículos y su trazabilidad.
- Automatización de la Recepción de Mercancías: Agiliza la identificación de productos al ingresar, optimizando los procesos logísticos.
- Mejora de la Cadena de Suministro: Acelera los procesos, reduce la manipulación manual y permite la conexión directa con el consumidor final.
- Control del Estado de la Mercancía: Permite acceder a información como fechas de caducidad, estado de las piezas, y localización de materiales.
- Sector Alimentario: Crucial para la elaboración, empaquetado y almacenaje de productos, garantizando la seguridad y la trazabilidad.
- Sector Sanitario: Aplicaciones en la gestión de inventario de medicamentos, seguimiento de pacientes y equipos médicos.
- Sector del Ocio: Mejora la experiencia del usuario mediante la automatización de entradas y la gestión de accesos, eliminando la necesidad de soportes físicos.
- Otras Aplicaciones: Bibliotecas, controles de acceso, cronometraje deportivo, y la creciente integración con el Internet de las Cosas (IoT) y la Industria 4.0.
Desafíos y Consideraciones
A pesar de sus numerosas ventajas, la implementación de RFID también presenta ciertos inconvenientes:
- Errores de Lectura: Pueden ocurrir errores cuando hay múltiples etiquetas cerca, especialmente en entornos con alta densidad de referencias.
- Dificultad de Lectura con Ciertos Materiales: El metal y el agua pueden afectar la lectura de las señales RFID, requiriendo soluciones específicas.
- Mayor Coste: En comparación con los códigos de barras, la tecnología RFID supone una inversión inicial mayor.
- Complejidad de Implementación: Requiere una planificación detallada y, en ocasiones, costosa para integrar el sistema en la infraestructura existente.
A pesar de estos desafíos, la continua evolución de la tecnología RFID y la aparición de soluciones más eficientes y económicas están impulsando su adopción generalizada. La capacidad de identificar y rastrear objetos de forma automática y precisa ofrece un valor incalculable a las empresas que buscan optimizar sus operaciones, mejorar la eficiencia y obtener una ventaja competitiva en el mercado actual. Comprender los componentes clave y el diagrama de un sistema RFID es el primer paso para desbloquear su enorme potencial y seleccionar la solución adecuada para las necesidades específicas de cada negocio.
