Cables de Red: Materiales, Especificaciones y Tecnologías de Transmisión

En el entramado de la comunicación moderna, los cables de red actúan como el sistema nervioso, enlazando dispositivos y facilitando el flujo incesante de datos. Desde la conexión a Internet en nuestros hogares hasta las infraestructuras de alta velocidad que sustentan las economías globales, la comprensión de estos componentes es fundamental para asegurar un rendimiento confiable y adaptable. Este artículo profundiza en los materiales, las especificaciones técnicas y las diversas tecnologías que definen los cables de red, explorando desde los principios básicos del cobre trenzado hasta las vanguardistas fibras ópticas.

La Estructura Fundamental: Materiales y Diseño de los Conductores

Los cables de red son, en esencia, conductores de electricidad diseñados para transmitir información. El material predominante en su construcción es el cobre, elegido por su excelente conductividad eléctrica y su bajo coste. Su capacidad para transportar señales eléctricas de manera eficiente lo convierte en la opción estándar para la mayoría de las aplicaciones de red. Sin embargo, en el ámbito de las líneas de alta tensión, a veces se emplea aluminio debido a su menor peso y coste, aunque requiere precauciones adicionales para evitar la corrosión.

Más allá del conductor principal, los cables de red incorporan otros elementos cruciales para su funcionamiento y protección. El material aislante que rodea al conductor es vital para proteger el flujo de corriente y prevenir cortocircuitos. Este aislamiento puede variar en grosor y composición, dependiendo de los requisitos de voltaje y del entorno operativo del cable.

La forma y la disposición de los conductores también juegan un papel significativo. Los cables de red suelen presentar conductores trenzados en pares. Este diseño, conocido como par trenzado, es una técnica ingeniosa para reducir la interferencia eléctrica, tanto entre los propios pares de hilos como de fuentes externas. Al trenzar los hilos, las ondas eléctricas radiadas por cada conductor son compensadas por las ondas emitidas por el otro, minimizando así la diafonía y el ruido externo. La frecuencia del trenzado es un factor clave para lograr la máxima reducción de interferencias.

Finalmente, una cubierta exterior protege todo el conjunto de cables, actuando como una barrera contra daños físicos, humedad y otras formas de degradación ambiental. El material y el grosor de esta cubierta influyen en la durabilidad, flexibilidad y resistencia del cable a las interferencias.

El Arte del Trenzado y el Blindaje: Combatiendo la Interferencia

La lucha contra la interferencia es una constante en el diseño de cables de red. El trenzado de los pares de hilos es la primera línea de defensa, pero para entornos más exigentes, se recurre al blindaje o apantallamiento metálico.

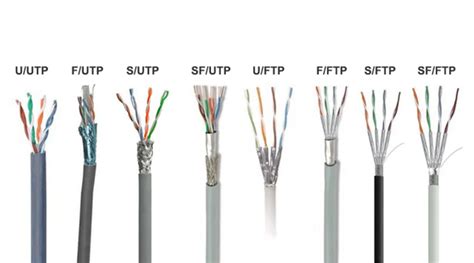

Existen diversas configuraciones de blindaje que definen las especificaciones de los cables:

• UTP (Unshielded Twisted Pair) o Cable de Par Trenzado No Apantallado: Este es el tipo más común y económico. Carece de blindaje metálico, confiando únicamente en el trenzado de los pares para mitigar las interferencias. Es adecuado para transmisiones de corta distancia en entornos con bajo nivel de ruido electromagnético. Su principal ventaja radica en su bajo coste y facilidad de instalación.

• STP (Shielded Twisted Pair) o Cable de Par Trenzado Apantallado: En este tipo, cada par de hilos está envuelto en una lámina metálica protectora. Esta capa adicional proporciona una mayor protección contra las interferencias electromagnéticas y de radiofrecuencia, permitiendo transmisiones de datos a mayor velocidad y en entornos más ruidosos.

• FTP (Foiled Twisted Pair) o Cable de Par Trenzado con Pantalla Global: Similar al STP, pero en lugar de blindar cada par individualmente, todos los pares se recubren conjuntamente con una lámina o malla metálica. Esta configuración ofrece una protección robusta y es una opción popular en muchas redes empresariales.

• SFTP (Shielded and Foiled Twisted Pair) o Cable de Par Trenzado Blindado y Apantallado: Esta configuración combina ambos métodos, blindando cada par individualmente y añadiendo una malla o lámina protectora externa a todo el conjunto. El SFTP ofrece el máximo nivel de protección contra interferencias, siendo ideal para aplicaciones críticas que requieren la máxima fiabilidad y velocidad.

La elección entre un cable apantallado y uno no apantallado depende en gran medida del entorno de instalación y de los requisitos de rendimiento. Si el entorno no presenta un alto nivel de ruido electromagnético, un cable UTP puede ser suficiente y más rentable. Sin embargo, en entornos empresariales, centros de datos o áreas con maquinaria industrial, un cable apantallado (STP, FTP, SFTP) es esencial para garantizar la integridad de la señal.

Categorías de Cableado de Par Trenzado: Estándares para el Rendimiento

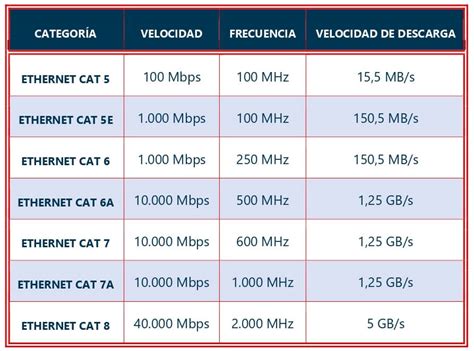

La evolución de las redes ha impulsado el desarrollo de diferentes categorías de cables de par trenzado, estandarizadas por organizaciones como la TIA (Telecommunications Industry Association) y la EIA (Electronic Industries Alliance). Estas categorías definen la capacidad de transmisión, la frecuencia de operación y la velocidad de datos soportada por el cable. Las categorías más comunes incluyen:

• Cat 3: Desclasificado para la mayoría de aplicaciones de red modernas, soporta velocidades de hasta 10 Mbps.
• Cat 5: Superado por su sucesor, soportaba hasta 100 Mbps.
• Cat 5e (Enhanced): Una mejora del Cat 5, capaz de soportar velocidades de hasta 1 Gbps (1000 Mbps) y frecuencias de hasta 100 MHz. Es una opción popular y económica para redes domésticas y pequeñas oficinas.
• Cat 6: Ofrece un rendimiento superior, soportando velocidades de hasta 10 Gbps en distancias cortas (hasta 55 metros) y frecuencias de hasta 250 MHz. Es ideal para aplicaciones que requieren alta velocidad y baja latencia, como streaming en alta definición y aplicaciones empresariales críticas.
• Cat 6a (Augmented): Diseñado para manejar frecuencias de hasta 500 MHz, lo que le permite soportar velocidades de 10 Gbps a distancias de hasta 100 metros. Es comúnmente utilizado en entornos empresariales donde se necesita mayor ancho de banda y estabilidad.
• Cat 7: Soporta frecuencias de hasta 600 MHz y velocidades de 10 Gbps, ofreciendo una mayor estabilidad y menor interferencia en comparación con las categorías anteriores. A menudo incluye blindaje individual para cada par.
• Cat 7a (Augmented): Una versión mejorada del Cat 7, que opera a frecuencias de hasta 1000 MHz, proporcionando un rendimiento aún mayor.
• Cat 8: Representa el último avance en la tecnología de cables de red de cobre. Es capaz de soportar velocidades de hasta 25 Gbps o 40 Gbps y frecuencias de hasta 2000 MHz. Este tipo de cable está diseñado específicamente para centros de datos y aplicaciones que requieren una velocidad de transmisión extremadamente alta y están blindados individualmente.

La elección de la categoría adecuada depende de las necesidades de rendimiento, el presupuesto y la infraestructura existente. Para la mayoría de los hogares, Cat 5e o Cat 6 son suficientes. Las empresas y los entornos de alta demanda pueden beneficiarse de Cat 6a, Cat 7 o incluso Cat 8.

Estándares de Cableado: T568A y T568B

Dos estándares de cableado de par trenzado, T568A y T568B, definen la disposición de los hilos de cobre en los conectores RJ45. Aunque ambos cumplen con las normativas de la TIA/EIA, la principal diferencia radica en la asignación de los pares naranja y verde.

• T568A: El par verde ocupa las posiciones 1 y 2, y el par naranja las posiciones 3 y 6.
• T568B: El par naranja ocupa las posiciones 1 y 2, y el par verde las posiciones 3 y 6.

En la práctica, la elección entre T568A y T568B suele ser una cuestión de preferencia local o de estandarización dentro de una organización. Lo crucial es la consistencia: ambos extremos de un cable deben seguir el mismo estándar para asegurar la correcta comunicación. Si se utilizan diferentes estándares en cada extremo, el cable funcionará como un cable cruzado (crossover), que se utiliza para conectar directamente dos dispositivos similares (como dos ordenadores) sin necesidad de un switch o router.

El Mundo de la Fibra Óptica: Transmisión Lumínica para Distancias Extremas

Mientras que los cables de cobre se basan en señales eléctricas, la fibra óptica revoluciona la transmisión de datos utilizando pulsos de luz a través de finos hilos de vidrio o plástico. Esta tecnología ofrece ventajas sustanciales en términos de capacidad de transmisión, velocidad y distancia.

La fibra óptica se compone de un núcleo (el hilo conductor de luz) rodeado por un revestimiento con un índice de refracción ligeramente diferente, lo que confina la luz dentro del núcleo mediante reflexión interna total. Una cubierta exterior protege el conjunto.

Existen dos tipos principales de fibra óptica:

• Fibra Multimodo (MMF): Posee un núcleo de mayor diámetro (62.5/125µm o 50/125µm) que permite la transmisión de múltiples haces de luz simultáneamente. Es más económica y fácil de instalar, pero sufre de dispersión modal, limitando su alcance efectivo a distancias más cortas (típicamente hasta unos 2 kilómetros, aunque las tecnologías modernas como OM4 y OM5 extienden este alcance).

• Fibra Monomodo (SMF): Cuenta con un núcleo mucho más estrecho (9/125µm) que permite la transmisión de un único haz de luz. Esto elimina la dispersión modal, permitiendo transmisiones a distancias extremadamente largas (decenas o cientos de kilómetros) con velocidades de hasta 100 Gbps o superiores. Es la opción preferida para las redes troncales (backbones) y las conexiones de larga distancia.

La fibra óptica es inmune a las interferencias electromagnéticas (EMI), lo que la hace ideal para entornos con altos niveles de ruido eléctrico. Además, su ancho de banda es significativamente mayor que el del cobre, lo que se traduce en una capacidad de transmisión de datos muy superior. Sin embargo, su coste de instalación y los equipos asociados suelen ser más elevados que los del cableado de cobre.

El Cable Coaxial: Un Clásico para la Transmisión de RF

Aunque menos común en las redes de datos modernas que el par trenzado o la fibra óptica, el cable coaxial sigue siendo relevante para la transmisión de señales de radiofrecuencia (RF). Su diseño consiste en un conductor interno rodeado por una capa aislante, una pantalla conductora tubular y una cubierta exterior. El conductor interno y la pantalla comparten un eje geométrico común.

El cable coaxial se utiliza como línea de transmisión para señales de RF, encontrándose en aplicaciones como:

• Conexiones de antenas a transmisores y receptores de radio.
• Redes de televisión por cable.
• Algunas redes de datos más antiguas (como las redes Ethernet de 10BASE2 y 10BASE5).

La principal ventaja del cable coaxial es su excelente blindaje contra interferencias externas, ya que el campo electromagnético que transporta la señal está confinado entre el conductor interno y la pantalla externa. Esto permite que los cables coaxiales se instalen cerca de objetos metálicos sin sufrir pérdidas de potencia significativas.

Conectores y Herramientas: Los Detalles que Marcan la Diferencia

La correcta terminación de los cables de red es tan importante como la calidad del propio cable. Los conectores son los puntos de unión que permiten la conexión entre dispositivos. El conector RJ45 (Registered Jack 45) es el estándar de facto para las redes Ethernet de cobre, caracterizado por sus 8 pines que se conectan a los 8 conductores del cable de par trenzado.

La instalación de conectores RJ45 requiere precisión y el uso de herramientas especializadas:

• Crimpadora: Herramienta esencial para fijar firmemente el conector RJ45 al cable.
• Pelacables: Diseñado para retirar la cubierta exterior del cable sin dañar los conductores internos.
• Probador de Redes: Un dispositivo crucial para verificar la continuidad del cable, la correcta asignación de pines y la ausencia de cortocircuitos o pares abiertos.
• Tijeras de Electricista: Para cortes limpios y precisos de los cables.

La correcta instalación de los conectores, siguiendo los estándares T568A o T568B, es fundamental para asegurar una conexión fiable y evitar problemas de rendimiento.

Consideraciones Clave para la Selección de Cables de Red

La elección del cable de red adecuado implica considerar varios factores:

1. Categoría del Cable: Determina la velocidad y el ancho de banda soportados (Cat 5e, Cat 6, Cat 6a, Cat 7, Cat 8).
2. Tipo de Blindaje: UTP, STP, FTP o SFTP, en función del nivel de interferencia del entorno.
3. Longitud del Cable: La longitud máxima recomendada para un cable de par trenzado es de 100 metros para evitar la degradación de la señal.
4. Entorno de Instalación: Considerar la exposición a la humedad, el calor, la luz solar directa o la presencia de fuentes de interferencia electromagnética.
5. Aplicación: Las necesidades de gaming, streaming de alta definición, transferencia de grandes archivos o aplicaciones empresariales críticas demandarán categorías de cable superiores.
6. Presupuesto: Existe una correlación directa entre el coste y el rendimiento del cable.

Cables de Red en Hogares, Empresas y Centros de Datos

La importancia de los cables de red se manifiesta en diversas escalas:

• Hogares: Permiten la conexión de ordenadores, televisores inteligentes, consolas de videojuegos y routers, asegurando una experiencia de Internet fluida y rápida. Las conexiones por cable Ethernet complementan las redes inalámbricas, ofreciendo mayor velocidad, estabilidad y menor latencia para actividades como el gaming en línea y el streaming en alta definición.

• Empresas: Son esenciales para interconectar servidores, estaciones de trabajo, sistemas de telefonía IP (VoIP) y equipos de videoconferencia. Permiten el manejo eficiente de grandes volúmenes de datos y la operación de servicios críticos para el negocio.

• Centros de Datos: Constituyen la columna vertebral de la infraestructura digital. Los cables de red, tanto de cobre de alta categoría como de fibra óptica, son vitales para conectar servidores, dispositivos de almacenamiento y equipos de red, garantizando la transmisión de enormes cantidades de datos a velocidades extremas con la máxima fiabilidad. La fibra óptica es especialmente crucial para las conexiones de larga distancia dentro de los centros de datos y entre ellos.

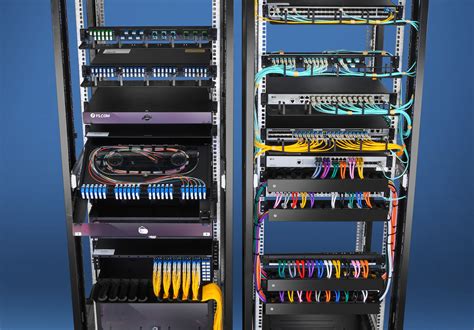

La implementación de un cableado estructurado bien planificado y ejecutado es fundamental para optimizar el rendimiento de la red, facilitar el mantenimiento y minimizar los tiempos de inactividad. Este sistema jerárquico y predecible simplifica las modificaciones y la resolución de problemas, a diferencia de un montaje desordenado y fragmentado.

En definitiva, los cables de red, desde sus materiales básicos hasta sus tecnologías más avanzadas, son componentes indispensables en el mundo moderno. Comprender sus características, especificaciones y aplicaciones es clave para construir y mantener infraestructuras de comunicación eficientes y fiables.
