La Identificación por Radiofrecuencia, comúnmente conocida como RFID, es una tecnología revolucionaria que permite leer y capturar información almacenada en etiquetas mediante ondas de radio. Esta capacidad abre un abanico de posibilidades para la automatización, el control de acceso y la gestión de inventarios, entre otras aplicaciones. En el corazón de muchos proyectos de RFID se encuentra el módulo RFID-RC522, una solución económica y accesible, especialmente popular entre los aficionados y desarrolladores que trabajan con la plataforma Arduino. Este artículo se adentrará en las funcionalidades del módulo RC522, su integración con Arduino y la crucial tarea de gestionar la información leída en una base de datos, explorando desde los principios básicos hasta implicaciones más complejas.
Comprendiendo la Tecnología RFID y el Módulo RC522

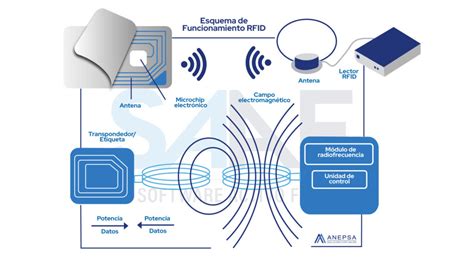

RFID significa Identificación por Radiofrecuencia, una tecnología que te permite leer y capturar información almacenada en una etiqueta usando ondas de radio. El funcionamiento se basa en dos componentes principales: el lector RFID y las etiquetas RFID. El lector RFID es el dispositivo encargado de leer los datos almacenados en las etiquetas RFID. Por su parte, las etiquetas RFID son pequeños chips económicos que almacenan datos.
El módulo RFID-RC522 es un componente electrónico diseñado específicamente para interactuar con estas etiquetas. Opera a una frecuencia de 13.56 MHz, que es un estándar común para muchas aplicaciones RFID. El módulo cuenta con una antena, que se presenta como una espiral rectangular plana. Esta antena es la encargada de emitir ondas de radio para detectar etiquetas RFID que se encuentren en su proximidad. Cuando una etiqueta o tarjeta RFID se acerca a una distancia de entre 1 y 2 centímetros de la antena, esta se alimenta de forma inalámbrica y transmite su identificador único (UID).
La interacción entre Arduino y el módulo RC522 se facilita gracias a bibliotecas de software específicas. La biblioteca MFRC522 es, de hecho, la más utilizada y recomendada para este módulo, simplificando enormemente el proceso de lectura de datos y la comunicación entre ambos dispositivos.
A pesar de su popularidad, es importante tener en cuenta las limitaciones del RFID-RC522. Su principal restricción es su corto rango de lectura, que oscila aproximadamente entre 2 y 5 centímetros. Si bien esto lo hace ideal para aplicaciones que requieren una proximidad controlada, como sistemas de control de acceso o puntos de lectura individuales, puede ser insuficiente para escenarios que demanden un mayor alcance. No obstante, su bajo costo y facilidad de integración lo convierten en una excelente herramienta para principiantes y aficionados que desean experimentar con la tecnología RFID en sus proyectos basados en Arduino. Su potencial de aplicación es amplio, desde simples proyectos de identificación hasta sistemas más complejos.
Las Tarjetas MIFARE 1K: Un Ecosistema de Almacenamiento y Seguridad
Dentro del universo RFID, las tarjetas MIFARE ocupan un lugar destacado. MIFARE es una tecnología de tarjetas inteligentes sin contacto (TISC) que se encuentra entre las más ampliamente instaladas en el mundo. Estas tarjetas son compatibles con las tres primeras partes de la norma ISO 14443 Tipo A de 13.56 MHz, e implementan un protocolo de alto nivel.
La tarjeta MIFARE 1K, la variante más común, presenta una estructura de almacenamiento particular. Posee 16 sectores independientes, cada uno de los cuales puede configurarse para el almacenamiento de información general. Sin embargo, no todos estos sectores son aptos para el almacenamiento de datos de usuario. El primer bloque, conocido como bloque 0, se utiliza comúnmente como un directorio de la tarjeta y es aquí donde reside el número de serie único (UID) de la tarjeta. El bloque 3, por su parte, contiene las llaves de seguridad (Key A y Key B), que son esenciales para la autenticación y el acceso a los datos, pero tampoco son adecuadas para el almacenamiento de información general. Esto deja un total de 13 bloques disponibles para el almacenamiento de datos de usuario en cada sector.
Esta arquitectura de almacenamiento hace que las tarjetas MIFARE 1K sean muy versátiles. Son ampliamente utilizadas como monederos electrónicos en sistemas de transporte público, permitiendo a los usuarios cargar saldo y realizar pagos de forma rápida y segura. Su capacidad para almacenar información y su robusto sistema de seguridad las hacen ideales para una variedad de aplicaciones que van más allá del transporte.
Integrando RFID y Bases de Datos con Arduino: Un Flujo de Información Controlado
La verdadera potencia de los sistemas RFID se manifiesta cuando la información capturada se integra con sistemas de gestión de datos. En el contexto de un proyecto con Arduino y el módulo RC522, esto implica leer el identificador único de una tarjeta o llavero MIFARE 1K y luego comparar este UID con una base de datos preexistente. El objetivo es actuar en consecuencia según si los identificadores coinciden o no.
El proceso general implica los siguientes pasos:
- Inicialización del Módulo RFID: Configurar el módulo RC522 y la biblioteca MFRC522 en Arduino para establecer la comunicación.
- Detección de Tarjeta: El programa de Arduino espera a que una tarjeta RFID sea acercada al lector.
- Lectura del UID: Una vez detectada la tarjeta, se lee su número de serie único (UID).
- Consulta a la Base de Datos: El UID leído se envía a una base de datos, que puede estar alojada en un servidor local, en la nube o incluso en una memoria SD conectada a Arduino. La base de datos contendrá una lista de UIDs autorizados o registrados.
- Comparación y Toma de Decisión: El programa compara el UID leído con los UIDs almacenados en la base de datos.
- Coincidencia: Si el UID se encuentra en la base de datos, se puede ejecutar una acción autorizada. Por ejemplo, desbloquear una puerta, registrar una entrada o salida, o permitir el acceso a un sistema.
- No Coincidencia: Si el UID no se encuentra en la base de datos, se puede ejecutar una acción de denegación. Esto podría incluir activar una alarma, registrar un intento de acceso no autorizado o mostrar un mensaje de error.
Cómo Conectar el Módulo RFID RC-522 a ESP32 📲 | Lectura y Escritura de Tarjetas RFID
La elección de la base de datos depende de la complejidad y escala del proyecto. Para aplicaciones sencillas, una base de datos en una tarjeta SD puede ser suficiente. Para sistemas más robustos, se pueden utilizar bases de datos como MySQL, PostgreSQL o incluso soluciones NoSQL, gestionadas a través de un servidor web o un microcontrolador más potente con capacidades de red, como una Raspberry Pi. La comunicación entre Arduino y la base de datos puede realizarse a través de protocolos como HTTP, MQTT o mediante conexiones seriales si la base de datos está alojada en un dispositivo cercano.
Consideraciones Avanzadas y Aplicaciones Potenciales
El módulo RC522, a pesar de su alcance limitado, puede ser la puerta de entrada a proyectos fascinantes. Por ejemplo, se puede implementar un sistema de control de acceso para un hogar o una oficina, donde solo las tarjetas registradas permitan la entrada. Otro uso común es en sistemas de gestión de inventario, donde cada producto tiene una etiqueta RFID y el lector puede escanear rápidamente múltiples artículos.
Es interesante notar la similitud entre la tecnología RFID y la NFC (Near Field Communication), que está presente en la mayoría de los smartphones modernos. Si se activa la función NFC en un smartphone y se acerca la parte trasera del dispositivo al lector RFID RC522, es posible leer el número de serie NFC del teléfono. Este escenario puede ser utilizado para desencadenar acciones específicas, como en el ejemplo proporcionado: activar una alarma sonora y encender un LED rojo durante tres segundos con el mensaje "usuario no válido!!!". Esta demostración resalta la flexibilidad del módulo y su capacidad para interactuar con dispositivos cotidianos de maneras inesperadas.
Transfer Multisort Elektronik (TME) es un ejemplo de distribuidor global de componentes electrónicos, lo que subraya la disponibilidad y accesibilidad de módulos como el RFID-RC522 para desarrolladores de todo el mundo. La amplia disponibilidad de estos componentes, junto con la gran cantidad de recursos y tutoriales disponibles, fomenta la experimentación y la innovación en el campo de la RFID.
La capacidad de leer el número de serie de una tarjeta o llavero MIFARE 1K y compararlo con una lista predefinida es una funcionalidad central. Este simple acto de comparación puede ser la base de sistemas de autenticación robustos. Por ejemplo, en un entorno educativo, podría usarse para registrar la asistencia de los estudiantes. En un entorno industrial, podría controlar el acceso a áreas restringidas. La clave está en la correcta gestión de la base de datos: asegurar su integridad, implementar mecanismos de seguridad adecuados y diseñar un flujo de datos eficiente.
La elección de qué información almacenar en la tarjeta MIFARE 1K también es crucial. Si bien el bloque 0 contiene el UID y el bloque 3 las llaves de seguridad, los 13 bloques restantes por sector ofrecen un espacio considerable. Se podría almacenar información básica sobre el propietario de la tarjeta, un identificador de nivel de acceso, o incluso pequeñas cantidades de datos volátiles. Sin embargo, para datos más sensibles o voluminosos, es preferible depender de una base de datos externa centralizada.
La implementación de un sistema de control RFID con Arduino y una base de datos requiere una comprensión tanto del hardware como del software. Es fundamental seleccionar la biblioteca adecuada, escribir código eficiente para la lectura y el envío de datos, y diseñar una estructura de base de datos que sea escalable y segura. La curva de aprendizaje puede parecer pronunciada al principio, pero las recompensas en términos de automatización y control son significativas. La experimentación con diferentes tipos de tarjetas RFID, la exploración de protocolos de comunicación y la integración con otros sensores y actuadores son pasos naturales en la evolución de estos proyectos. La tecnología RFID, y en particular módulos como el RC522, continúa siendo un campo fértil para la innovación y el desarrollo de soluciones prácticas y eficientes.
