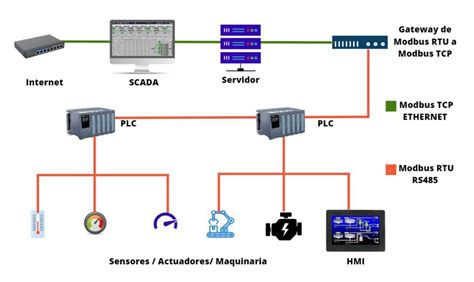

Las tarjetas de expansión Modbus RTU y Modbus TCP de ProSoft Technology representan una solución fundamental para la integración de dispositivos y sistemas de control industrial. Diseñadas específicamente para las plataformas Allen-Bradley CompactLogix y ControlLogix, estos módulos de puerta de enlace facilitan la comunicación fluida entre entornos de control modernos y la vasta red de dispositivos que utilizan el protocolo Modbus. Ya sea que necesite conectar un procesador ControlLogix a dispositivos compatibles con Modbus TCP/IP o integrar sistemas Modbus RTU heredados en un entorno Logix nativo, las tarjetas ProSoft ofrecen una ruta de migración y operación eficiente, eliminando la necesidad de convertidores de protocolo separados.
Módulos de Comunicación Modbus TCP/IP para ControlLogix
Los módulos de comunicación ProSoft, como el MVI56-MNET y el MVI56E-MNETC, están diseñados para permitir que los procesadores ControlLogix interactúen fácilmente con otros dispositivos compatibles con el protocolo Modbus TCP/IP. Estos dispositivos incluyen no solo los procesadores Modicon, que soportan el protocolo Modbus TCP/IP, sino también una amplia gama de otros dispositivos de servidor.
El módulo MVI56-MNET, en particular, es una solución de comunicación Modbus TCP/IP diseñada para la plataforma ControlLogix de Rockwell Automation. Facilita el intercambio de datos sin problemas entre los procesadores ControlLogix y los dispositivos compatibles con Modbus TCP/IP, admitiendo configuraciones tanto de cliente como de servidor.
Los módulos MVI56E mejorados, como el MVI56E-MNETC, van un paso más allá al permitir a los procesadores ControlLogix de Rockwell Automation® establecer fácilmente una interacción entre los PACs (Controladores de Automatización Programables) de Rockwell Automation y una amplia variedad de instrumentos y dispositivos compatibles con el protocolo Modbus TCP/IP. Estos módulos mejorados incluyen configuración local y remota y diagnósticos a través del puerto Ethernet del módulo, así como tecnología CIPconnect® para realizar el enrutamiento de mensajes entre las redes ControlNet y EtherNet/IP de Rockwell Automation.
El MVI56E-MNETC y el MVI56E-MNETCXT, al igual que el MVI56E-MNET y MVI56E-MNETXT, son funcionalmente idénticos. El MVI56E-MNETC está diseñado para aplicaciones de procesos estándar y tolera temperaturas de funcionamiento más altas, además de tener un recubrimiento conforme para protegerlo de condiciones ásperas o cáusticas.
Estos módulos están creados para mejorar el rendimiento cuando no se necesitan servidores en una red Modbus TCP/IP. El módulo MVI56E-MNETC soporta hasta 30 clientes con hasta 16 comandos para cada cliente, lo que facilita la habilitación/desactivación de los comandos desde la lógica ladder. La palabra de control de comandos del cliente contiene un bit para cada comando. El MVI56E-MNETC también admite hasta 20 conexiones de servidor, lo que proporciona la capacidad de comunicarse con otros sistemas DC y SCADA. Tanto la funcionalidad de cliente como la de servidor pueden ejecutarse simultáneamente, lo que permite que el módulo funcione como un potente concentrador de datos.
PROSOFT MVI56E-MNET Modbus TCP/IP Client/Server Communication Module
Módulos de Comunicación Modbus RTU/ASCII para ControlLogix
Para la integración de dispositivos que utilizan el protocolo de comunicación en serie Modbus Serial RTU/ASCII, ProSoft ofrece los módulos MVI56E-MCM y MVI56E-MCMXT, que actúan como módulos Maestro/Esclavo Modbus mejorados. Estos módulos permiten que los procesadores ControlLogix® de Rockwell Automation® se conecten a dispositivos utilizando el protocolo Modbus Serial RTU/ASCII.
Los módulos MVI56E-MCM y MVI56E-MCMXT actúan como módulos de entrada/salida en el backplane del ControlLogix, haciendo que los datos de Modbus aparezcan como entrada/salida en el procesador. La transferencia de datos desde y hacia el procesador es asincrónica respecto a las comunicaciones en la red Modbus. Dos puertos seriales configurables de manera independiente pueden operar en la misma red Modbus o en diferentes redes. Cada puerto puede configurarse como Maestro o Esclavo Modbus, compartiendo la misma base de datos de 5000 palabras controlada por el usuario.
Al igual que sus contrapartes TCP/IP, los módulos MVI56E-MCM y MVI56E-MCMXT son funcionalmente idénticos. El MVI56E-MCM está diseñado para aplicaciones de procesos estándar.
Tarjetas de Expansión ProSoft para CompactLogix y ControlLogix: Una Visión Detallada
ProSoft Technology ofrece tarjetas de expansión Modbus RTU y Modbus TCP específicamente para las plataformas Allen-Bradley CompactLogix y ControlLogix. Estos módulos de puerta de enlace son cruciales para sondeos de sitios RTU heredados desde un entorno Logix nativo, eliminando la necesidad de un convertidor de protocolo separado.
Aplicación Objetivo: La integración de dispositivos Modbus RTU heredados, como medidores de flujo, RTUs y analizadores, en un sistema de control moderno basado en Logix es una aplicación clave.
Especificaciones Técnicas Clave:
- Serie del módulo: Prosoft PLX (Ethernet) / MVI46 (Serie).
- Plataforma compatible: CompactLogix (bus 1769), ControlLogix (chasis 1756).
- Conexiones máximas de dispositivos: Hasta 32 por módulo.
- Etiquetas máximas por módulo: Aproximadamente 4000.
- Protocolo compatible: Modbus RTU (RS-232/RS-485), Modbus TCP.
- Intercambio de datos: Mensajería CIP mediante AOI (Instrucción Complementaria).
Flujo de Trabajo de Configuración:
El proceso de configuración de estos módulos implica dos fases principales:
Instalación del Hardware:
- Instalar el módulo ProSoft en una ranura disponible del chasis CompactLogix/ControlLogix.
- Configurar el chasis en RSLogix 5000 / Studio 5000.
- Asignar una dirección IP (para variantes Ethernet) o configurar parámetros seriales como velocidad en baudios, paridad y bits de parada.
Prosoft Configuration Manager:
- Prosoft proporciona un software de configuración dedicado (no basado en web) para definir:
- Direcciones de esclavo de dispositivos Modbus (1-247).
- Códigos de función de lectura/escritura (FC1, FC2, FC3, FC4, FC5, FC6, FC15, FC16).
- Mapeo de datos a etiquetas Logix.
- Opciones de intercambio de bytes/palabras.
- Programaciones de sondeo.
- Prosoft proporciona un software de configuración dedicado (no basado en web) para definir:
Si bien este software es funcional, los usuarios lo describen como anticuado. Requiere instalación local y no se puede acceder a través de un navegador web, a diferencia de las puertas de enlace modernas.
Instrucción Complementaria (AOI):
ProSoft proporciona una AOI preconstruida para la comunicación EtherNet/IP. Esta AOI se encarga de:
- Enrutamiento de mensajes CIP entre Logix y Modbus.
- Datos de estado y diagnóstico.
- Gestión de conexiones.
Es importante tener en cuenta que la AOI debe importarse al proyecto Logix antes de que el módulo funcione, utilizando la opción "Import Add-On Instruction" en el Organizador del Controlador.
Productos Alternativos y Consideraciones
Al evaluar soluciones de comunicación Modbus, es útil considerar productos alternativos:
- Spectrum Controls: Ofrece una puerta de enlace Modbus que no requiere software adicional y autocompleta etiquetas mediante CIP. Sin embargo, requiere internet para NTP y no incluye AOI.
- Molex (SST): Proporciona un módulo de comunicación serie con montaje en chasis y buena documentación. Su principal desventaja es una curva de aprendizaje más pronunciada y una interfaz anticuada.
- Red Lion: El DA30D Datastation ofrece conversión de protocolo versátil, pero requiere software de configuración separado.
Limitaciones y Errores Comunes a Evitar
Al implementar soluciones ProSoft Modbus, es crucial ser consciente de ciertas limitaciones y errores comunes:
- Conversión de Tipo de Datos: El desafío más significativo es que las puertas de enlace ProSoft transmiten datos en un solo tipo de datos (típicamente ENTERO o FLOTANTE). Convertir registros Modbus a valores de proceso significativos requiere lógica ladder adicional o texto estructurado. Por ejemplo, el escalado de un registro Modbus a unidades de ingeniería podría implicar una fórmula como:
sProcessValue := INT_TO_REAL(sMBScale.In) * sScaling.Multiplier + sScaling.Offset; - Límites de Conexión: Hay un máximo de 32 dispositivos Modbus por módulo ProSoft, y cada dispositivo está limitado a aproximadamente 4000 etiquetas en total. Los intervalos de sondeo deben ajustarse cuidadosamente para evitar cascadas de tiempo de espera.
- Distancia Serie: Para Modbus RTU sobre RS-485, se debe observar la longitud máxima del cable de 4000 pies (aproximadamente 1200 metros) y asegurar la terminación adecuada (120Ω entre A y B en cada extremo del bus).
Recomendaciones para Nuevas Instalaciones
Para nuevas instalaciones que requieren integración Modbus en CompactLogix:
- Serie Prosoft PLX/MVI: Elija esta opción si necesita integración en chasis y se siente cómodo con su software de configuración. El soporte técnico de ProSoft es gratuito y receptivo.
- Spectrum Controls: Opte por esta solución para una configuración más simple sin software dedicado. Asegúrese de que los requisitos de NTP cumplan con su política de seguridad.
- Molex SST: Considere esta opción para migraciones de SLC-500 o cuando exista infraestructura Molex existente.
