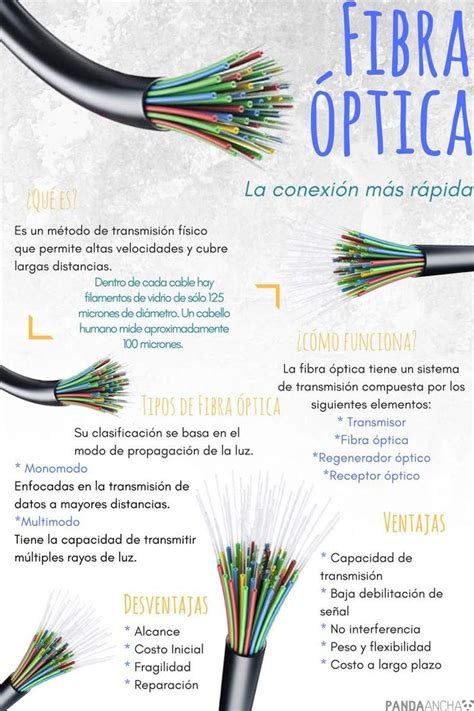

Las redes de fibra óptica se están imponiendo de manera progresiva a las redes tradicionales de cable de cobre. De hecho, España se posiciona como líder dentro de la Unión Europea en el despliegue de este tipo de redes, con la ambición de extender su cobertura incluso a las zonas rurales más remotas. Antes de adentrarnos en los componentes específicos de una red de fibra óptica, es fundamental comprender la naturaleza de estas redes. Nos encontramos ante una tecnología cuyo desarrollo se remonta a aproximadamente sesenta años. Sin embargo, ha sido la mejora continua en el proceso de fabricación del vidrio empleado en la fibra óptica lo que nos ha permitido alcanzar la tecnología que conocemos hoy en día.
La fibra óptica fundamenta su funcionamiento en la transmisión de datos mediante impulsos fotoeléctricos, utilizando un hilo conductor de luz, conocido como guía de onda, fabricado de vidrio o materiales plásticos. La información se propaga a través de una señal luminosa, invisible al ojo humano, que viaja de un extremo a otro de la fibra. Dada la naturaleza de esta señal, es capaz de alcanzar velocidades considerablemente superiores a las de los cables metálicos, al mismo tiempo que experimenta menores pérdidas. Esto permite transmitir información de forma directa a distancias que pueden alcanzar los 80 kilómetros, una hazaña inimaginable con el cobre.
El Corazón de la Red: La Fibra Óptica en Sí Misma
Dentro de los componentes de una red pasiva de fibra óptica, el elemento principal es la fibra propiamente dicha, que constituye el corazón del cable. Un solo cable puede albergar cientos de fibras, dependiendo de su construcción específica. La fibra óptica es, en esencia, una fibra flexible y transparente, fabricada mediante la extrusión o el embutido de vidrio (sílice) en un diámetro ligeramente superior al de un cabello humano promedio. Su uso se generaliza como medio de transmisión de luz entre dos puntos, encontrando un amplio espectro de aplicaciones en las comunicaciones por fibra óptica, donde facilita la transmisión a distancias y anchos de banda (velocidades de datos) superiores a los de los cables eléctricos.
Típicamente, las fibras ópticas constan de un núcleo rodeado por un material de revestimiento transparente con un índice de refracción inferior. La luz se mantiene confina en el núcleo gracias al fenómeno de reflexión interna total, que permite que la fibra actúe como una guía de ondas. Las fibras que admiten múltiples caminos de propagación o modos transversales se denominan fibras multimodo (MM), mientras que aquellas que solo permiten un modo se conocen como fibras monomodo (SM).
Las fibras multimodo, caracterizadas por un diámetro de núcleo mayor (generalmente de 50 o 62.5 µm), suelen emplearse en distancias más cortas. Esto se debe a que presentan una atenuación mayor y una menor capacidad de transporte de información en comparación con las fibras monomodo. Las fibras monomodo, por otro lado, están compuestas por un hilo de núcleo de diámetro muy reducido (8.3 µm), que soporta un único modo de transmisión luminosa. Aunque la fibra multimodo requiere electrónica y conectores más económicos, el costo de la propia fibra suele ser superior al de la monomodo.

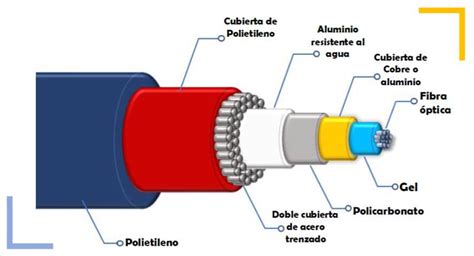

Componentes Estructurales del Cable de Fibra Óptica
Más allá de la fibra óptica en sí, la construcción de un cable de fibra óptica implica una serie de capas y elementos diseñados para proteger y optimizar la transmisión de la señal.
Núcleo: Es la parte central de la fibra óptica, por donde viaja la luz. Está compuesto por vidrio o plástico de alta pureza, permitiendo la transmisión de pulsos de luz con mínima dispersión. La luz que viaja por el núcleo es la señal que transporta los datos.
Revestimiento (Cladding): Esta capa rodea el núcleo y posee un índice de refracción menor que este. Su función principal es reflejar la luz de vuelta hacia el núcleo mediante reflexión interna total, asegurando que la señal se mantenga dentro de la fibra y no se degrade.
Recubrimiento de tampón (Buffer Coating): Es una capa protectora que rodea la fibra óptica de vidrio, actuando como una barrera contra daños. Dependiendo de la aplicación del latiguillo, este recubrimiento puede estar fabricado con diversos materiales, ofreciendo, por ejemplo, resistencia a altas temperaturas o al fuego.
Miembros de la fuerza de aramida (Aramid Yarn): Estos hilos, fabricados de fibras fuertes y resistentes al calor, proporcionan resistencia a la tracción a lo largo del cable. Son cruciales durante el proceso de fabricación y manipulación, evitando que el cable y la fibra de vidrio se rompan al ser tensados.
Cubierta exterior (Outer Jacket): Es la capa más externa del cable de fibra óptica. Si bien ofrece protección general, su objetivo principal no es conferir resistencia mecánica. Está diseñada para proteger el núcleo y el revestimiento de daños mecánicos, suciedad y humedad, utilizando materiales resistentes como plástico o caucho.
Conectores y Empalmes: Uniendo la Red
La interconexión de diferentes tramos de fibra óptica es fundamental para la construcción de redes. Para ello, se utilizan dos elementos clave: conectores y empalmes.
Conectores: Estos dispositivos se instalan en los extremos de las fibras ópticas, permitiendo su conexión rápida y sencilla a otros dispositivos, como transceptores de fibra óptica o switches. Garantizan una transmisión de luz eficiente y con mínimas pérdidas. La compatibilidad de los conectores con el equipo utilizado es de vital importancia.
Empalmes: Cuando se requiere una conexión permanente entre dos fibras, se recurre a los empalmes. La técnica de empalme por fusión utiliza un arco eléctrico para fundir y unir los extremos de las fibras. Alternativamente, el empalme mecánico mantiene los extremos de las fibras en contacto mediante una fuerza mecánica.
Equipos de Transmisión y Recepción: El Puente de Señales
Para que la información viaje a través de la fibra óptica, se necesitan dispositivos que conviertan las señales eléctricas en ópticas y viceversa.
Transmisores: Estos dispositivos convierten las señales eléctricas en pulsos de luz, listos para ser enviados a través de la fibra. Las fuentes de luz más comunes incluyen LEDs (diodos emisores de luz) y láseres. Los láseres, especialmente los VCSEL (cavidad vertical de emisión de superficie láser), ofrecen una salida espectral más estrecha y una mayor velocidad, siendo preferidos para aplicaciones de alta velocidad y larga distancia. Los LED y los VCSEL son económicos de fabricar. La elección entre LED y láser depende de la aplicación, la distancia y la velocidad requerida.
Receptores: En el extremo receptor, estos dispositivos convierten los pulsos de luz recibidos de vuelta en señales eléctricas. Los fotodiodos son los componentes fundamentales de estos receptores. La sensibilidad y la capacidad de frecuencia del receptor son cruciales para una correcta decodificación de la señal. Para aumentar la sensibilidad y la capacidad de frecuencia, se utilizan fotodiodos avalancha.

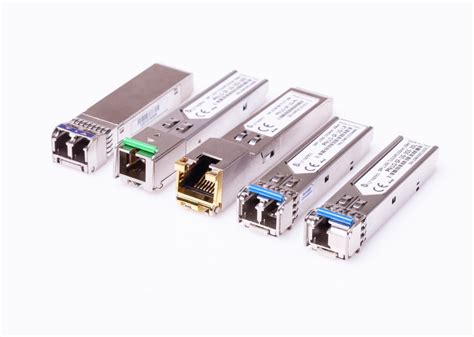

Transceptores de Fibra Óptica: Estos dispositivos integran tanto la funcionalidad de transmisor como la de receptor en una sola unidad. Son componentes esenciales y se encuentran en diversos formatos, como los módulos SFP (Factor de Forma Pequeño Conectable) y los transceptores SFP+, ampliamente utilizados en telecomunicaciones y redes de datos para aplicaciones de alta velocidad.
Divisores Ópticos y Amplificadores: Gestionando la Señal
En redes más complejas, se emplean otros componentes para optimizar la distribución y la potencia de la señal.
Divisores Ópticos (Splitters): Son dispositivos pasivos que dividen una señal de fibra óptica en varias señales de menor potencia. Esto permite que una única fibra pueda ser utilizada por múltiples usuarios o para distribuir la señal a diferentes puntos de la red. En redes pasivas ópticas (PON), los divisores son fundamentales para conectar múltiples usuarios a una única línea de fibra. En este caso, hablamos de las ONT (Terminales de Red Óptica) que se instalan en el punto final al que tiene acceso el usuario.
Amplificadores Ópticos: Para compensar la atenuación de la señal a lo largo de largas distancias, se utilizan amplificadores ópticos. El amplificador de fibra dopada con erbio (EDFA) es un ejemplo destacado, funcionando en la banda de 1480-1650 nm. Estos amplificadores, bombeados con un láser a 980 o 1480 nm, amplifican la señal óptica directamente sin necesidad de convertirla a una señal eléctrica y retransmitirla, lo que reduce la complejidad y el costo de los sistemas de larga distancia. El desarrollo de la fibra para la banda C (1530-1565 nm) y posteriormente para la banda E (1360-1460 nm) ha expandido las capacidades de multiplexación por división de longitud de onda (DWDM y CWDM).
Aplicaciones de la Fibra Óptica: Más Allá de las Telecomunicaciones
Si bien las telecomunicaciones son el campo de aplicación más conocido, la fibra óptica ha encontrado su lugar en una variedad de sectores:
Medicina: La fibra óptica médica fue una de las primeras aplicaciones prácticas de esta tecnología, hace más de 50 años. Se utiliza en endoscopios y otros instrumentos para visualizar el interior del cuerpo humano, permitiendo diagnósticos y tratamientos menos invasivos.
Industria y Militar: La insensibilidad a las señales parásitas convierte a la fibra óptica en un medio ideal para entornos industriales fuertemente perturbados, como túneles de metro. También se emplea en aplicaciones militares, como la conexión de bases, centros de control, estaciones de radar y sistemas de misiles, garantizando una comunicación segura y fiable.
Sensores: Las fibras ópticas pueden actuar como sensores para medir una amplia gama de parámetros, incluyendo deformación, temperatura, presión, humedad, campos eléctricos o magnéticos, y gases. Los sistemas sensores por fibra óptica pueden ser puntuales o distribuidos, ofreciendo gran versatilidad en monitorización industrial, geofísica e investigación. Se han desarrollado sistemas hidrofónicos con más de 1000 sensores utilizando fibra óptica para aplicaciones de sismología o sonar.
Iluminación: La fibra óptica también se utiliza para la iluminación decorativa o funcional, transportando luz a lugares de difícil acceso o creando efectos visuales únicos.
Cómo Funciona la Fibra Óptica 🌎
El Futuro Conectado: Fibra Óptica como Pilar Fundamental
La fibra óptica ha revolucionado las comunicaciones, proporcionando velocidades de transmisión de datos sin precedentes y una fiabilidad excepcional. España, como líder en su despliegue, sienta las bases para un futuro cada vez más digitalizado. La creciente demanda de ancho de banda y velocidad de transmisión consolida a la fibra óptica como la tecnología predilecta, indispensable para la construcción de redes de telecomunicaciones eficientes y de alto rendimiento. Desde los enlaces directos a la nube hasta la integración en Data Centers y aplicaciones médicas, la fibra óptica se erige como el pilar que sustenta la evolución de la conectividad global. Su capacidad para ofrecer baja latencia, alta seguridad y rendimiento mejorado la posiciona como la solución integral para los desafíos de la conectividad en el siglo XXI.
