Las antenas son componentes fundamentales en cualquier sistema de comunicación moderno, actuando como puentes esenciales para la transmisión y recepción de información de forma inalámbrica. Su diseño, tamaño y propiedades electromagnéticas dan lugar a una diversidad de tipos, cada uno optimizado para funciones específicas. Dentro de este espectro de tecnologías, la antena Yagi-Uda, comúnmente conocida como antena Yagi, se destaca como una de las estructuras direccionales más emblemáticas y cruciales en el campo de las telecomunicaciones. Su legado se remonta a casi un siglo, y su diseño sencillo pero elegante, combinado con una alta ganancia y una fuerte directividad, la ha mantenido como una tecnología fundamental a lo largo del tiempo.
Orígenes y Evolución de un Diseño Revolucionario
La historia de la antena Yagi se remonta a 1926, cuando los científicos japoneses Hidetsugu Yagi y Shintaro Uda, de la Universidad Imperial de Tohoku, concibieron este innovador diseño. Fue Shintaro Uda quien formuló la teoría subyacente, mientras que Hidetsugu Yagi jugó un papel crucial en la popularización de estas ideas a nivel mundial. El diseño original de la antena Yagi-Uda no fue concebido para su uso inmediato en Japón; su propósito inicial era la transmisión inalámbrica de energía. Sin embargo, encontró una rápida adopción y desarrollo en Europa y Norteamérica, donde se integró en la producción comercial de sistemas de difusión, antenas de televisión y otras aplicaciones.
Una de las primeras y más significativas aplicaciones de las antenas Yagi-Uda se dio en los sistemas de radar durante la Segunda Guerra Mundial. A medida que la tecnología avanzaba y las demandas de las telecomunicaciones evolucionaban, el diseño inicial de la antena Yagi-Uda fue sometido a continuas optimizaciones y modificaciones. Esta adaptabilidad ha permitido que las antenas Yagi-Uda trasciendan sus aplicaciones originales, conquistando numerosos campos, incluyendo las comunicaciones por satélite, gracias a su diseño intrínsecamente eficiente.
Principios de Diseño y Funcionamiento: La Sinergia de los Elementos

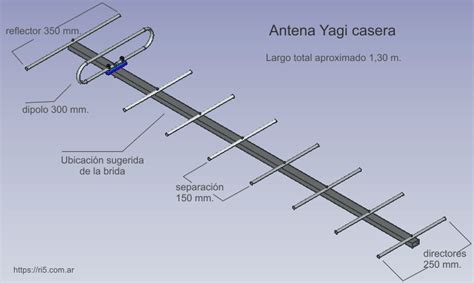

El diseño de una antena Yagi se basa en la evaluación meticulosa de sus propiedades eléctricas y magnéticas. La estructura general de una antena Yagi-Uda es una disposición lineal de elementos conductores montados sobre una varilla o brazo de soporte, que actúa como una estructura pasiva. Estos elementos se clasifican en tres tipos principales, cada uno con una función específica que contribuye a la directividad y ganancia de la antena:
Elemento Alimentado (Radiador): Este es el corazón de la antena, el único elemento conectado directamente a la línea de transmisión (emisor o receptor). Tradicionalmente, se asemeja a un dipolo simple o un dipolo doblado. Su función primordial es suministrar la corriente de alimentación que inicia el proceso de radiación. A pesar de su nombre, en una antena Yagi-Uda, todos los elementos contribuyen a la radiación de manera comparable.
Reflector: Situado en el extremo posterior de la antena, el reflector es un elemento pasivo, es decir, no está conectado a la línea de transmisión. Su propósito es mitigar la creación de lóbulos laterales en el diagrama de radiación de la antena. Al reflejar la energía electromagnética hacia adelante, ayuda a concentrar la potencia en la dirección deseada y a reducir la radiación indeseada en otras direcciones. Los reflectores, junto con los directores, son cruciales para asegurar que el diagrama de radiación sea direccional.
Directores: Estos son elementos pasivos adicionales, típicamente más cortos que el elemento alimentado, y se colocan delante del radiador en la dirección de la transmisión deseada. Al igual que los reflectores, los directores no están conectados a la línea de transmisión y reciben energía por inducción mutua. Su función es la de enfocar y dirigir la energía electromagnética hacia adelante, reforzando la señal en la dirección principal de radiación. La presencia de uno o varios directores contribuye significativamente a la alta ganancia de la antena.
La interacción entre estos elementos es un fenómeno complejo pero fundamental. La corriente que circula en el elemento alimentado genera un campo electromagnético que, a su vez, induce corrientes en los elementos parásitos (reflectores y directores). Estas corrientes inducidas irradian sus propios campos electromagnéticos, los cuales interactúan con los campos de los otros elementos. La fase de la corriente inducida en un elemento parásito depende de la distancia entre los elementos, así como de la longitud y el diámetro del propio elemento parásito.
Un ejemplo ilustrativo de este principio se observa al considerar un director situado delante del elemento alimentado. Si la longitud del director y la distancia al elemento alimentado se ajustan de manera que la corriente inducida en el director tenga un retardo de fase específico (aproximadamente 144 grados), y considerando el retardo adicional por la distancia recorrida, el campo radiado hacia adelante por el director se suma constructivamente al campo del elemento alimentado. Esto resulta en un refuerzo significativo de la señal en la dirección deseada. Los elementos situados detrás del radiador, que cumplen una función similar de refuerzo hacia adelante, se denominan reflectores. Generalmente, se emplean uno o dos reflectores y uno o varios directores para optimizar el rendimiento.

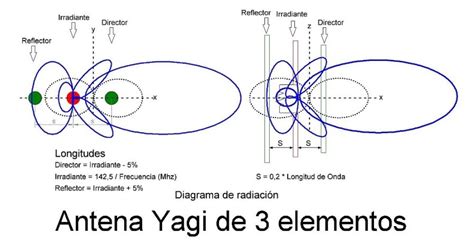

El diagrama de radiación de una antena es una representación gráfica de la cobertura lograda por su transmisión, caracterizada por un lóbulo principal (donde se concentra la mayor parte de la energía) y lóbulos laterales (que representan radiación menos intensa o parásita). Los elementos reflectores y directores en una antena Yagi son vitales para minimizar estos lóbulos laterales y maximizar la energía en el lóbulo principal, logrando así una alta directividad.
El principio de reciprocidad en electromagnetismo establece que las propiedades de una antena, como su impedancia y ganancia, son las mismas tanto en transmisión como en recepción. Esto significa que una antena Yagi optimizada para transmitir una señal direccional de alta ganancia será igualmente efectiva para recibir señales de esa misma dirección.
Rendimiento y Características Clave
Las antenas Yagi-Uda son reconocidas por ser antenas direccionales de alta ganancia. La ganancia típica de una antena Yagi-Uda se sitúa en el rango de 10 a 14 dBi (decibelios isotrópicos), lo que indica una amplificación significativa de la señal en comparación con una antena isotrópica teórica que irradia energía uniformemente en todas las direcciones. Esta alta ganancia es un resultado directo de la capacidad de la antena para concentrar la energía electromagnética en un haz direccional estrecho.
YAGI (tipos de antenas)
Sin embargo, esta directividad y alta ganancia vienen acompañadas de ciertas características que definen su comportamiento:
- Sensibilidad a la Frecuencia: Las antenas Yagi-Uda son dispositivos sensibles a la frecuencia. Su diseño y rendimiento están intrínsecamente ligados a la gama de frecuencias para la que fueron construidas. Los parámetros de diseño, como la longitud de los elementos, el espaciado entre ellos y el tamaño, determinan la frecuencia de operación óptima.
- Ancho de Banda Estrecho: En comparación con otros tipos de antenas, las antenas Yagi-Uda generalmente ofrecen un ancho de banda estrecho. Esto significa que son más efectivas dentro de un rango de frecuencias limitado. Intentar operarlas fuera de su banda de diseño puede resultar en una degradación significativa del rendimiento.
- Impedancia: La impedancia de una antena Yagi depende de la configuración específica de sus reflectores y directores, incluyendo las dimensiones de cada elemento y el espaciado entre ellos. Eléctricamente, el logro de una alta directividad en una antena Yagi implica una disminución en la parte resistiva de su impedancia. A menudo, es necesario interponer un simetrizador o balun para asegurar una alimentación simétrica y adaptar la impedancia de la antena Yagi al cable coaxial, especialmente cuando se utilizan sistemas de alimentación asimétricos. Alimentar una antena Yagi con cable coaxial sin un balun adecuado puede funcionar en ciertas frecuencias, pero a menudo a costa de que la cubierta del coaxial se convierta en parte del elemento radiante, lo que puede generar pérdidas y radiación indeseada.
Materiales de Construcción
La elección de los materiales para la fabricación de antenas Yagi-Uda es crucial para su durabilidad y rendimiento. Tradicionalmente, se prefieren materiales con alta durabilidad que también posean buenas propiedades conductoras. Entre los materiales más comunes se encuentran:
- Aluminio: Ligero, resistente a la corrosión y con buena conductividad eléctrica, lo que lo convierte en una opción popular para los elementos de las antenas.
- Cobre: Ofrece una excelente conductividad eléctrica, pero es más pesado y propenso a la corrosión que el aluminio.
- Acero Inoxidable: Utilizado a menudo para los mástiles de soporte y elementos que requieren una robustez excepcional.
Además de estos metales, la fibra de vidrio es otro material muy utilizado. Se emplea comúnmente como material de soporte para los elementos, proporcionando rigidez estructural y aislamiento eléctrico sin afectar negativamente las propiedades electromagnéticas de la antena.
Factores que Afectan el Rendimiento
Varios factores pueden influir en el rendimiento de una antena Yagi-Uda, y es importante tenerlos en cuenta tanto en el diseño como en la instalación:
- Frecuencia de Funcionamiento: Como se mencionó anteriormente, la antena está optimizada para una frecuencia específica. Cualquier desviación de esta frecuencia afectará la resonancia y la eficiencia de la radiación.
- Dimensiones y Espaciado de los Elementos: La longitud de cada elemento (reflector, radiador, directores) y el espaciado entre ellos son críticos. Pequeñas variaciones pueden alterar significativamente el patrón de radiación, la ganancia y la impedancia de la antena.
- Factores Medioambientales: Las condiciones ambientales pueden tener un impacto notable. La proximidad de objetos conductores (árboles, edificios, otras estructuras metálicas) puede perturbar el campo electromagnético y afectar el diagrama de radiación y la impedancia de la antena. La lluvia intensa o la nieve acumulada también pueden influir en el rendimiento.
- Instalación y Orientación: La correcta instalación y orientación de la antena son primordiales para maximizar su rendimiento. Debe dirigirse con precisión hacia la fuente de la señal deseada. Una instalación deficiente, como un mástil no vertical o elementos mal alineados, puede degradar la directividad.
Aplicaciones y Consideraciones Prácticas
Las antenas Yagi-Uda se utilizan ampliamente en una variedad de aplicaciones gracias a su combinación de alta ganancia y directividad:
- Televisión y Radio: Históricamente, han sido la opción predilecta para la recepción de señales de televisión y radio analógicas y digitales, especialmente en áreas con señal débil.
- Comunicaciones por Satélite: Se emplean en sistemas de comunicación por satélite, como los utilizados por Starlink, para enfocar la señal hacia el satélite.
- Redes Wi-Fi y Puntos de Acceso Inalámbricos: En aplicaciones de redes inalámbricas, las antenas Yagi se utilizan para extender el alcance de las redes Wi-Fi, especialmente en entornos donde se necesita una conexión direccional a larga distancia.
- Radioaficionados (Ham Radio): Son muy populares entre los radioaficionados para comunicaciones de larga distancia (DXing) debido a su capacidad para enfocar la señal.
- Sistemas de Vigilancia y Monitorización: En algunos sistemas de vigilancia y monitorización remota, se utilizan antenas Yagi para establecer enlaces de comunicación direccionales.
A pesar de sus ventajas, es importante considerar algunas limitaciones prácticas durante la instalación y el mantenimiento. La naturaleza direccional de la antena significa que debe apuntarse con precisión. Además, para operar eficientemente en bandas de baja frecuencia como HF (3-30 MHz), los elementos de la antena pueden alcanzar longitudes considerables, lo que presenta desafíos mecánicos. Para mitigar esto, se pueden emplear técnicas como el acortamiento de los elementos mediante bobinas (solenoides), aunque esto puede reducir el ancho de banda y la ganancia.
Con el auge de tecnologías como las ondas milimétricas 5G, el Internet por satélite y el Internet de las Cosas (IoT) inteligente, las antenas Yagi continúan evolucionando. Se están investigando y desarrollando nuevos materiales avanzados y técnicas de fabricación para mejorar su rendimiento y adaptarlas a los requisitos de estas tecnologías emergentes.
Consideraciones de Diseño y Modelado
Aunque el principio básico de la antena Yagi es conceptualmente simple, la modelización matemática precisa de su comportamiento puede ser compleja. A menudo, se recurre a software de simulación de antenas, como AN-SOF o MMANA, que permiten visualizar la antena y su campo electromagnético irradiado, facilitando el diseño y la optimización. Estas herramientas son invaluables para determinar las dimensiones óptimas de los elementos y su espaciado para una frecuencia de operación dada, así como para predecir la impedancia, la ganancia y el diagrama de radiación.
La importancia de los dBi (decibelios isotrópicos) es mayor con respecto al tipo de uso y la frecuencia que se maneje, ya que una alta ganancia en una dirección específica implica, por el principio de conservación de la energía, una menor radiación en otras direcciones. Cuanta más ganancia se busca en una dirección particular, más estrecho será el haz direccional.
En resumen, la antena Yagi-Uda representa un hito en la ingeniería de antenas. Su diseño ingenioso, que aprovecha la interacción de elementos conductores para lograr una alta ganancia y directividad, la ha convertido en una herramienta indispensable en una amplia gama de aplicaciones de comunicación inalámbrica, y su evolución continúa adaptándose a las demandas del futuro tecnológico.
