En el rápidamente cambiante mundo de las telecomunicaciones, la fibra óptica se ha convertido en la tecnología de elección para redes de alta velocidad y confiabilidad. Su popularidad ha crecido exponencialmente en los últimos años, siendo las fibras monomodo la base de la gran mayoría de los enlaces ópticos actuales. Pero, ¿qué exactamente es la fibra óptica, y cómo funciona? En su nivel más básico, la fibra óptica es un medio de transmisión delgado y flexible hecho de vidrio o plástico que utiliza luz para transmitir datos. Con esta entrada, comenzamos una serie de posts dedicados a un medio de transmisión básico y fundamental para las actuales telecomunicaciones, y que utiliza la luz como portadora de información: la fibra óptica.
Fundamentos de la Transmisión Óptica

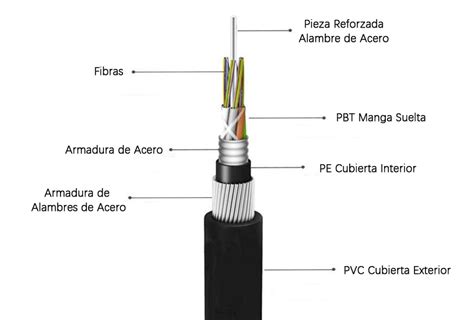

La transmisión de luz en las fibras ópticas se basa en el fenómeno de la reflexión interna total. El núcleo de la fibra, usualmente fabricado de cristal de silicio, es el centro a través del cual la luz viaja. Alrededor de este núcleo se encuentra un revestimiento de un material de cristal ligeramente diferente, el cual está protegido por una cubierta de plástico. La luz utilizada para transmitir las señales puede ser visible o invisible, como la infrarroja o la ultravioleta. Sin embargo, solo a ciertas frecuencias es adecuada para ser utilizada con la fibra óptica, dado que la atenuación de la señal varía con la longitud de onda.
La luz viaja en el vacío a la velocidad de 300.000.000 m/s. En el cristal, esta velocidad es menor, aproximadamente 200.000.000 m/s. La combinación de materiales para el núcleo y el revestimiento está dictada por sus índices de refracción. Para lograr la reflexión interna total, el índice de refracción del revestimiento (vidrio puro) debe ser menor que el índice de refracción del núcleo (vidrio dopado).
El tamaño de la fibra óptica está determinado por el diámetro del núcleo y el revestimiento, expresado en micrones (µm). Un micrón es la millonésima (1/1.000.000) parte de un metro.

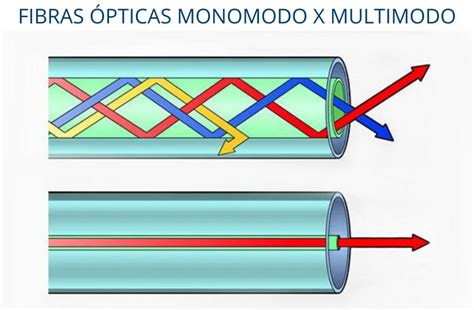

Modos de Transmisión: Monomodo vs. Multimodo
Existen dos modos principales de transmisión o señalización óptica que podemos utilizar para enviar señales de luz a través de una fibra óptica: Monomodo y Multimodo. El término "modo" está relacionado con el número y la variedad de longitudes de onda que pueden propagarse a través del núcleo de la fibra.
Fibra Monomodo
La fibra monomodo se caracteriza por tener un núcleo más pequeño, típicamente de 8 micrones de diámetro, y una cubierta de 125 micrones. Este pequeño diámetro permite que la fibra transmita un solo modo (o rayo) de luz. Los núcleos con un diámetro más pequeño solo permiten que los rayos de luz que son casi paralelos al eje central entren en la fibra, lo que resulta en muy pocos modos viajando por la fibra. La fuente de luz utilizada para las fibras monomodo es un láser (Light Amplification by Stimulated Emission of Radiation), generado por un diodo láser semiconductor. El ancho de banda de las fibras monomodo está en el rango de los GHz, normalmente 100 GHz sobre 1 km de distancia.
Fibra Multimodo
Por otro lado, la fibra multimodo posee un núcleo más grande, típicamente de 50 o 62.5 micrones de diámetro, y una cubierta de 125 micrones. Cuando el núcleo tiene un mayor diámetro, los rayos de luz entran en la fibra en diferentes ángulos respecto al eje central del núcleo. Estos rayos de luz son reflejados desde la interfaz del núcleo y el revestimiento, y sus caminos por el núcleo siguen un patrón de zig-zag. También hay rayos de luz que entran en el núcleo paralelos al eje central, siguiendo un camino recto. Por lo tanto, tenemos varios rayos de luz viajando por la fibra óptica en diferentes modos. La fibra multimodo permite transportar simultáneamente haces de luz sobre numerosos modos o caminos. La fuente de luz que suele utilizarse con las fibras multimodo es un LED (Light Emitting diode). El ancho de banda para las fibras multimodo se expresa comúnmente en MHz-km; un ancho de banda de 500 MHz-km denota que a 500 MHz la señal puede ser transmitida sobre 1 km de distancia.
Tipos y Clasificaciones de Fibra Multimodo
Dentro de la fibra multimodo, encontramos diferentes tipos, a menudo clasificados por su rendimiento y diseño:
- Step Index (Índice Escalonado): En estas fibras, el núcleo tiene un índice de refracción uniforme, pero hay un cambio abrupto en el índice de refracción entre el núcleo y el revestimiento.
- Graded Index (Índice Gradual): Este tipo de fibra presenta un perfil de índice de refracción gradual dentro del núcleo, lo que ayuda a minimizar la dispersión modal y mejorar el ancho de banda.

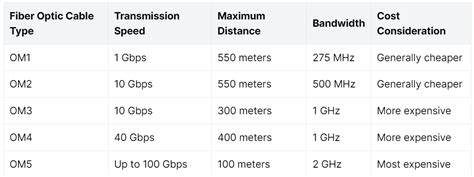

Las clasificaciones de fibra multimodo más comunes, según los estándares de la industria, incluyen:
- OM1: Fibra multimodo con núcleo de vidrio y 62.5 micrones de diámetro.
- OM2: Fibra multimodo con núcleo de vidrio y 50 micrones de diámetro.
- OM3: Fibra multimodo optimizada con núcleo de vidrio y 50 micrones de diámetro, diseñada para ser utilizada con láseres.
- OM4: Un estándar más reciente, utilizado por TIA (Telecommunications Industry Association) pero aún no adoptado formalmente por ISO (International Organization for Standardization).
Las fibras multimodo OM1 y OM2 están muy extendidas y son ideales para utilizar con transmisores LED para velocidades de transmisión entre 10 Mbps y 1000 Mbps. Últimamente, se impone la utilización de la fibra multimodo optimizada para láser, como la OM3.
Identificación de Cables de Fibra Óptica
El color de la cubierta exterior se utiliza a menudo para identificar si un cable es monomodo o multimodo, aunque este no es un método completamente fiable. El estándar TIA-598C sugiere que la cubierta exterior sea amarilla para la fibra monomodo, y naranja para la fibra multimodo. Sin embargo, es importante verificar las especificaciones técnicas del cable para una identificación precisa.
Introducción a las redes de fibra óptica ⚡️ Curso de redes desde 0 | Cap 17 |
A medida que nos adentramos en la era de 5G, Internet de las Cosas (IoT) e innovaciones de próxima generación, el papel de la fibra óptica se vuelve aún más crucial. La fibra óptica ha revolucionado el mundo de las telecomunicaciones, ofreciendo velocidades ultrarrápidas, confiabilidad excepcional y posibilidades ilimitadas para innovación y crecimiento. Ya sea que se dedique a las telecomunicaciones, la atención médica, las finanzas, la educación o cualquier otro campo, la familiaridad con los fundamentos de la fibra óptica es esencial para cualquiera que busque mantenerse a la vanguardia en un mundo impulsado por datos.
