La antena Yagi, también conocida como antena Yagi-Uda, es un dispositivo direccional que ha revolucionado la forma en que captamos y transmitimos señales de radiofrecuencia. Su diseño, concebido en 1926 por Hidetsugu Yagi y Shintaro Uda, se basa en una estructura de dipolo con elementos parásitos (reflector y directores) para lograr un alto rendimiento. Sin embargo, la eficacia de esta antena, al igual que la de cualquier otro equipo de radiofrecuencia, depende en gran medida de la calidad y el tipo de conexiones que se utilizan, especialmente en lo que respecta a los cables coaxiales y sus respectivos conectores.
Comprendiendo los Conectores Coaxiales: La Base de la Conectividad
Los conectores coaxiales son componentes esenciales que facilitan la conexión entre cables coaxiales y diversos dispositivos, o forman un enlace entre dos cables. Su función principal es asegurar una conexión duradera y confiable, protegiendo a su vez los cables de daños externos. La elección del conector coaxial adecuado no es trivial; una selección errónea no solo compromete la conectividad, sino que también puede resultar en daños a los cables y dispositivos implicados.
Existen diversas aplicaciones para los conectores coaxiales, abarcando desde las industrias digital, RF, audio, video y microondas. Cada tipo de conector presenta características distintivas y propósitos específicos. Entre los más comunes se encuentran:
- BNC: Un conector de grado militar utilizado en equipos de RF, radio, televisión e instrumentación de prueba. Opera por debajo de 4 GHz y utiliza un mecanismo de bayoneta.
- SMB: Una versión subminiatura del SMA, que ofrece un rendimiento eléctrico mejorado en equipos de telecomunicaciones e industriales. Funciona a 4 GHz y emplea un mecanismo de ajuste a presión para una conexión segura.
- QMA: Diseñados para un acoplamiento rápido y confiable, estos conectores cuentan con un mecanismo de conexión y bloqueo rápido, ideales para aplicaciones industriales y de comunicación.
- RCA: Conocidos como conectores "cinch", son populares en aplicaciones de video y audio, identificables por sus cables de colores (blanco, amarillo, rojo).
- MCX: Su tamaño micro los hace perfectos para aplicaciones con restricciones de espacio, peso o tamaño, como equipos celulares, GPS y otras aplicaciones inalámbricas.
Géneros y la Importancia de la Compatibilidad
Para garantizar una conexión sin fisuras, es fundamental comprender el concepto de género en los conectores coaxiales. Existen dos géneros principales: macho y hembra. Un conector macho típicamente presenta un pin central sobresaliente, mientras que un conector hembra tiene un orificio central. Intentar acoplar dos conectores del mismo género (por ejemplo, dos machos) no solo es físicamente imposible, sino que puede resultar en daños a los componentes internos, inutilizando el cable o el dispositivo. La correcta identificación de géneros es, por lo tanto, un paso crucial para evitar errores costosos.
Polaridad Inversa: Una Medida de Seguridad Adicional
La introducción de la polaridad inversa en algunos conectores desafía la norma de género tradicional. Los conectores de polaridad inversa están diseñados para evitar conexiones accidentales entre dispositivos incompatibles. En estos conectores, el género masculino presenta el cuerpo de un conector hembra pero con pines sobresalientes, mientras que el conector hembra tiene un cuerpo masculino con depresiones que aceptan los pines. A pesar de esta peculiaridad en su diseño, el rendimiento eléctrico de los conectores de polaridad inversa es comparable al de sus contrapartes estándar.
Conectores Clave para Antenas Yagi y Amplificadores
La selección del conector coaxial adecuado es vital para optimizar el rendimiento de antenas Yagi y amplificadores. A continuación, se detallan algunos de los conectores más relevantes en estas aplicaciones:

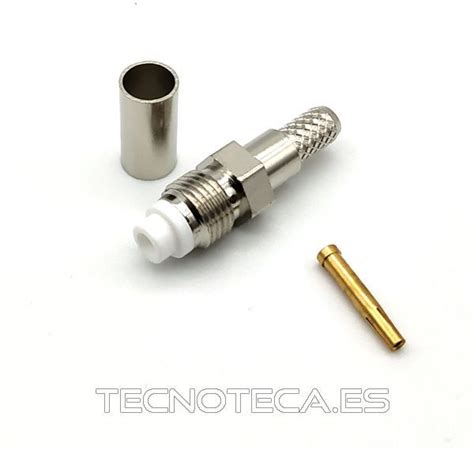

FME: Estos conectores miniatura de 50 Ohm son una opción económica con aplicaciones en telecomunicaciones, antenas y equipos inalámbricos. Su diseño permite la inserción de cables en espacios reducidos, siendo comunes en el cableado RG-174 y RG-58 para equipos de antena y extensiones.
Tipo N: Robustos y resistentes a la intemperie, los conectores Tipo N ofrecen un rendimiento sólido hasta 11 GHz. Son ampliamente utilizados en aplicaciones celulares, de antena, estaciones base y equipos de grado militar. Están disponibles en géneros masculino y femenino y se encuentran en diversos amplificadores.
SMA: Con una impedancia de 50 Ohm, los conectores SMA operan desde CC hasta 18 GHz. Vienen en varias configuraciones (macho, hembra, mano derecha, recto, mamparo) y son ideales para amplificadores, antenas Wi-Fi, sistemas de microondas y equipos de telecomunicaciones compactos. Su tamaño subminiatura los hace perfectos para equipos electrónicos más pequeños.
Cómo instalar el conector de crimpado SMA para cable coaxial de 5 mm como RG58
Tipo F: Este conector coaxial roscado y económico opera a más de 1 GHz con una impedancia de 75 Ohm. Comúnmente encontrado en amplificadores, su versión hembra tiene roscas externas fijas, mientras que la versión macho varía según el cable. No es resistente a la intemperie y, a menudo, se confunde con el Tipo SMA, aunque su acoplamiento no es recomendable debido a las diferencias de impedancia.
TNC: Una unidad compacta y resistente a la intemperie que opera a 12 GHz con una impedancia de 50 Ohm. Disponible en versiones estándar y de polaridad inversa, con géneros masculino y femenino, es común en antenas, teléfonos celulares y equipos industriales y militares. Su diseño interno mejora la estabilidad y reduce las fugas.
Mini UHF: Diseñados para equipos donde el espacio, peso, tamaño y costo son factores críticos. Estos conectores de 50 Ohm ofrecen un rendimiento excepcional hasta 12 GHz y se utilizan en antenas, PC/LAN y módems por cable. Sus terminaciones tipo crimp y aisladores moldeados reducen los costos de instalación y mantenimiento.
SMA de Polaridad Inversa: Específicamente diseñados para equipos de 2.4 GHz y para cumplir con las regulaciones locales de la FCC. Mantienen la misma impedancia que los SMA estándar y se encuentran en aplicaciones industriales, antenas celulares y equipos GPS.
7/16 DIN: Este conector coaxial robusto es adecuado para dispositivos que requieren transmisiones de alto voltaje, como sistemas de antenas, aplicaciones de defensa y sistemas celulares de alta potencia. Opera a 7.5 GHz con una impedancia de 50 Ohm.
La Antena Yagi-Uda: Principios de Funcionamiento y Construcción

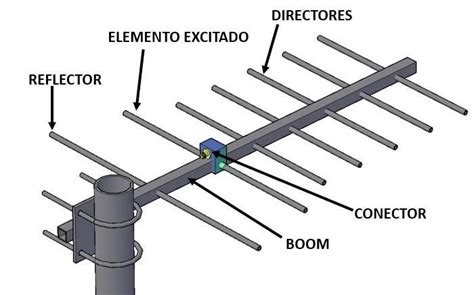

La antena Yagi-Uda, inventada por Hidetsugu Yagi y Shintaro Uda, se distingue por su alta directividad y ganancia. A diferencia de las antenas dipolo convencionales, la Yagi incorpora elementos parásitos: un reflector y uno o varios directores. Estos elementos, que no están conectados directamente a la línea de transmisión, reciben energía por inducción mutua.
El elemento alimentado, generalmente un dipolo (a veces llamado inapropiadamente "radiador", ya que todos los elementos irradian), es el encargado de emitir y recibir la señal principal. Las corrientes inducidas en los elementos parásitos, a su vez, generan campos electromagnéticos que interactúan con el campo del elemento alimentado. La fase de estas corrientes inducidas depende de la distancia entre los elementos y de las dimensiones de los mismos.

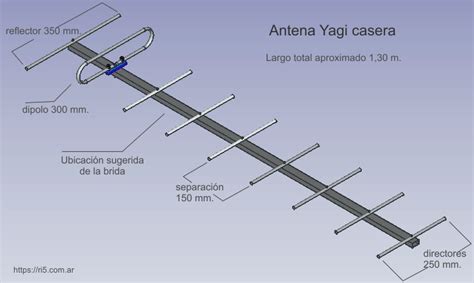

El reflector, situado detrás del elemento alimentado, está diseñado para reforzar la señal en la dirección opuesta. Los directores, ubicados delante del elemento alimentado, apuntan la radiación en una dirección específica. Mediante la optimización de las dimensiones y el espaciado de estos elementos, se logra una directividad considerable, lo que implica que la antena es más sensible a las señales provenientes de una dirección particular y transmite con mayor potencia en esa misma dirección.
El principio de reciprocidad en antenas establece que las propiedades de una antena son las mismas tanto en emisión como en recepción. Por lo tanto, una antena Yagi optimizada para transmitir en una dirección específica será igualmente eficaz para recibir señales desde esa misma dirección.
La modelización matemática de una antena Yagi es compleja, a menudo requiriendo el uso de software especializado como AN-SOF o MMANA. Para asegurar una alimentación simétrica y adaptar la impedancia, se puede emplear un balun o simetrizador. La alimentación directa con cable coaxial, aunque a veces funciona, puede convertir la cubierta del coaxial en parte del elemento radiante, lo que no es ideal.
En bandas de frecuencia más bajas, como las HF (3-30 MHz), los elementos de una antena Yagi pueden alcanzar longitudes considerables (decenas de metros). Para hacerlas más manejables mecánicamente, se pueden acortar utilizando bobinas o solenoides en segmentos de los elementos, aunque esto puede afectar el ancho de banda y la ganancia.
La ganancia direccional es un parámetro clave en las antenas Yagi. Cuanto mayor es la ganancia en una dirección, más estrecho es el haz de radiación. La impedancia de la antena Yagi varía según la configuración de sus elementos parásitos. Idealmente, una antena Yagi es resonante, presentando una resistencia óhmica pura en una frecuencia específica. La importancia de los dBi (decibelios isotrópicos) en el contexto de una antena Yagi es mayor, ya que indica la ganancia de la antena en comparación con una fuente isotrópica, y su relevancia aumenta con el tipo de uso y la frecuencia manejada.
La Importancia de la Calidad en los Conectores y Cables
Ignorar la calidad de los conectores y el cableado al configurar antenas Yagi u otros equipos de RF puede tener consecuencias desastrosas. Conectores mal diseñados o componentes de baja calidad pueden degradar significativamente el rendimiento eléctrico general. Esto puede traducirse en pérdida de datos críticos, interrupciones en la comunicación y, en situaciones de emergencia, retrasos en la respuesta de socorristas que dependen de equipos de comunicación inalámbrica potentes.
Además, es crucial seleccionar conectores que sean compatibles con la estructura del equipo. Por ejemplo, los conectores diseñados para aplicaciones externas no funcionarán de manera óptima con equipos de interior, y viceversa. La elección de cables coaxiales adecuados, como el RG-58 para aplicaciones de menor potencia o el RG-213 para mayor potencia, también es fundamental para minimizar las pérdidas de señal.
El mantenimiento y la correcta instalación de los conectores, asegurando un crimpado firme y una conexión limpia, son pasos esenciales para garantizar la longevidad y el rendimiento óptimo del sistema de antena Yagi. En definitiva, la antena Yagi, con su sofisticado diseño para la directividad, requiere una cadena de conexión igualmente robusta y bien seleccionada para alcanzar su máximo potencial.
