¿Alguna vez te has preguntado cómo los sistemas modernos de automatización industrial logran comunicarse eficientemente con una gran cantidad de dispositivos, como motores y sensores, distribuidos por toda una planta? La respuesta reside en PROFINET, el estándar de comunicación industrial líder a nivel mundial que garantiza un rendimiento óptimo a través de soluciones innovadoras. Este artículo explorará en profundidad qué es PROFINET, sus características clave que lo dotan de robustez, y cómo su implementación en los equipos productivos mejora la rentabilidad y la eficiencia.
¿Qué es PROFINET?
PROFINET (PROcess FIeld NETwork) es un protocolo de comunicación de Ethernet Industrial desarrollado por la organización PROFIBUS & PROFINET International (PI). Su diseño fundamental es conectar dispositivos industriales con diversos tipos de equipamiento productivo, abarcando desde motores y sensores hasta otros dispositivos electrónicos. Una de sus premisas de diseño más importantes es ser independiente del fabricante, lo que significa que dispositivos de distintas marcas pueden interoperar sin problemas. El protocolo ha sido optimizado para ofrecer un rendimiento superior mediante soluciones innovadoras, incluyendo la detección automática de equipos, herramientas de diagnóstico avanzadas y una rápida recuperación ante fallos. Estas cualidades hacen que las redes basadas en PROFINET sean la elección ideal para los entornos industriales contemporáneos.

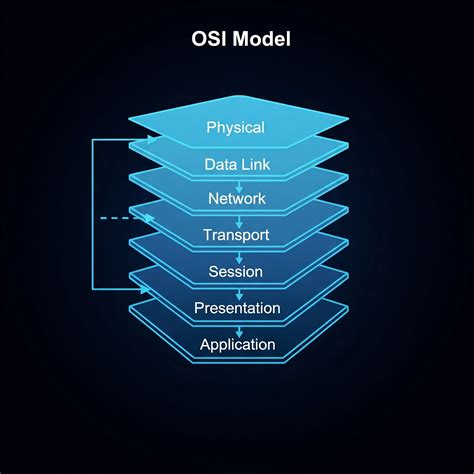

PROFINET se basa en Ethernet Industrial, TCP/IP y otros estándares de comunicación del mundo de las Tecnologías de la Información (TI). Partiendo de una conectividad básica, como el cable Ethernet, y utilizando tramas de comunicación establecidas que corresponden a los niveles 1 y 2 del modelo OSI, PROFINET integra nuevas funcionalidades denominadas "perfiles". Estos perfiles, como ProfiSafe o ProfiEnergy, añaden utilidad mediante una interpretación específica de los datos transmitidos, modificando el nivel 7 (de aplicación). En el caso de Profisafe, se transmiten datos de seguridad (safety), y en el caso de ProfiEnergy, datos y comandos para el ahorro y control energético. Con PROFINET, es posible conectar dispositivos, sistemas y celdas (conjuntos de dispositivos aislados entre sí), mejorando significativamente la velocidad y la seguridad de sus comunicaciones, al tiempo que se reducen costes y se optimiza la producción.
La integración de redes industriales con redes de TI se ha vuelto crucial a medida que la adopción de fieldbuses ha crecido. Si bien los sistemas fieldbus pueden integrarse en las jerarquías de red de la planta mediante pasarelas, este enfoque puede ser engorroso y costoso. Por ello, los usuarios han buscado la posibilidad de llevar las tecnologías de red de oficina, como Ethernet, a las fábricas. En un escenario ideal, los sistemas de automatización se basarían en Ethernet. PROFINET es totalmente compatible con Ethernet de oficina, lo que le permite residir y funcionar completamente en un solo cable de red, junto con otros Ethernet Industriales que también se basan en Ethernet estándar.
Características Clave de PROFINET
El estándar PROFINET es una tecnología de red de campo esencial para la comunicación entre equipos industriales y controladores. Está fundamentado en Ethernet y se emplea para interconectar dispositivos dentro de sistemas automatizados con el objetivo de ahorrar tiempo, reducir costes y mejorar el rendimiento general. El estándar PROFINET ofrece una serie de beneficios notables:
- Alta Velocidad de Comunicación: Proporciona una velocidad de comunicación de hasta 100 Mbps, permitiendo la ejecución simultánea de múltiples tareas.
- Protocolos Flexibles: Admite protocolos flexibles que posibilitan a los dispositivos compartir información sin conflictos.
- Arquitectura Escalable: Ofrece una arquitectura escalable que facilita la adición de dispositivos según sea necesario. Utiliza estructuras jerárquicas complejas para una gestión simplificada del sistema y posee capacidades autodescriptivas e interoperables que agilizan el diseño y la configuración de redes.
- Compatibilidad con Protocolos TI: Al estar basado en Ethernet (IEEE 802.3), PROFINET es compatible con otros protocolos como TCP-UDP/IP, SNMP, LLDP y DHCP, permitiendo la coexistencia de múltiples protocolos en un único sistema sin complicaciones adicionales.
- Seguridad Integrada: Cuenta con seguridad integrada para proteger datos confidenciales contra accesos no autorizados y ataques maliciosos.
- Funciones Avanzadas: Ofrece funciones avanzadas como monitorización en tiempo real, diagnóstico remoto y análisis predictivo de fallos. Estas características son fundamentales para la eficiencia operativa, ya que permiten abordar problemas detectados de inmediato, evitando daños significativos a los activos o a la producción industrial. Además, PROFINET garantiza la integridad del sistema industrial mediante la verificación regular de sus componentes contra versiones anteriores no autorizadas o desactualizadas.
Detección Automática
La detección automática permite a los usuarios identificar fácilmente los dispositivos conectados a la red sin necesidad de configuración manual. Esta característica simplifica enormemente el mantenimiento predictivo y correctivo del software asociado al sistema.
Supervisión Remota Avanzada
La supervisión remota avanzada permite a los usuarios seguir en tiempo real el rendimiento global del sistema mediante la recopilación continua de datos de los dispositivos conectados. Esta información se utiliza para identificar tendencias o puntos débiles antes de que ocurran fallos mayores.
Interoperabilidad
La interoperabilidad entre plataformas tecnológicas de diferentes fabricantes se logra a través de un exhaustivo proceso de certificación de todos los componentes PROFINET en laboratorios de prueba acreditados. Este proceso garantiza que se cumplan todos los requisitos, facilitando la adopción independientemente de la plataforma tecnológica.
¿Por Qué PROFINET es el Estándar de la Automatización Industrial?
PROFINET se ha consolidado como el estándar de comunicación para la automatización de procesos industriales debido a las ventajas significativas que ofrece en términos de eficiencia, fiabilidad y seguridad para los usuarios finales. Estas cualidades han impulsado su adopción masiva en el mercado.
- Alta Eficiencia: PROFINET presenta un alto nivel de eficiencia gracias a sus bajos requerimientos de ancho de banda y su baja latencia. Su arquitectura profesional permite a los usuarios implementar rápidamente soluciones efectivas adaptadas a sus necesidades específicas.
- Fiabilidad y Seguridad: La fiabilidad y seguridad son primordiales al trabajar con equipos críticos en entornos industriales. La arquitectura de red abierta de PROFINET otorga al usuario un control total sobre todos los dispositivos conectados, previniendo fallos durante el proceso de trabajo. La seguridad del sistema se refuerza mediante mecanismos como la autenticación y el cifrado.
- Rendimiento Superior: En comparación con otras soluciones industriales, PROFINET destaca por su capacidad para cumplir con exigencias de alta velocidad, complejidad en los procesos y eficiencia energética sin comprometer la estabilidad del sistema. Esto lo convierte en un estándar ideal para actividades críticas donde una mínima falla puede tener consecuencias graves para personas, el medio ambiente o las instalaciones industriales.
- Reconocimiento del Mercado: PROFINET ha logrado posicionarse como una solución dominante gracias al creciente reconocimiento por parte del mercado industrial. Numerosas empresas importantes han adoptado este estándar en sus sistemas productivos por su simplicidad, rapidez de implementación y capacidad para integrar tecnologías innovadoras, como las redes inalámbricas.
Fieldbus: El Origen de la Comunicación Industrial
Fieldbus agrupa las tecnologías de comunicación industrial utilizadas para la interconexión entre diversos dispositivos y sistemas de automatización. Se basa en un bus físico donde los dispositivos conectados se comunican a través de señales eléctricas digitales. El objetivo principal de un Fieldbus es maximizar la eficiencia energética y minimizar los requerimientos de cableado, resultando en ahorros significativos en costes de instalación eléctrica y mejoras en el rendimiento del sistema.
Uno de los principales impulsores de la implementación de Fieldbus es la mayor flexibilidad y disponibilidad para configurar redes industriales sin necesidad de realizar modificaciones profundas en sus componentes, reduciendo considerablemente el tiempo para cambios o actualizaciones en un sistema automatizado.
Una de las tecnologías Fieldbus más extendidas es PROFINET, orientada principalmente a aplicaciones industriales. PROFINET permite la transmisión simultánea de datos binarios, analógicos y digitales mediante paquetes Ethernet.
PROFINET para Comunicaciones Determinísticas
PROFINET es una red industrial diseñada para garantizar comunicaciones determinísticas. Ofrece un rendimiento excepcional mediante el uso de protocolos basados en Ethernet y canales de comunicación de alta eficiencia, permitiendo transferencias rápidas con tiempos de reacción cortos para aplicaciones que manejan grandes volúmenes de información entre nodos. Esto significa que el retardo entre la entrada (desde un sensor) y la salida (hacia un actuador) es predecible en todo momento, manteniendo el sistema bajo control.
Además, PROFINET ofrece tiempos de ciclo de trabajo inferiores a los experimentados por tecnologías comunes basadas en buses serie, lo que se traduce en un mejor rendimiento general. El bajo consumo energético y la alta fiabilidad son también ventajas significativas de este protocolo de comunicación industrial. PROFINET soporta múltiples topologías, como bus lineal, estrella lineal y anillo, así como extensiones en profundidad (cascada) para permitir la conexión con sitios remotos.

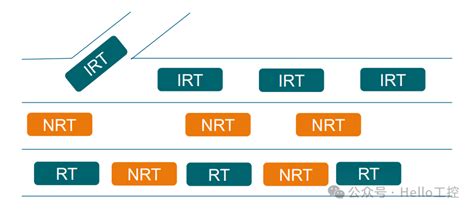

Canales de Comunicación en PROFINET: NRT, RT e IRT
PROFINET se distingue por ofrecer tres canales de comunicación distintos, cada uno adaptado a diferentes tipos de información y requisitos de tiempo:
NRT (Non-Real-Time)
Cuando se utilizan los protocolos IP y TCP/UDP (PROFINET-NRT), se incrementa el número de bytes por telegrama, se añade mayor encapsulación y se requiere un mayor tiempo de procesamiento. Esto tiene un impacto directo en la latencia y el jitter. Este canal es adecuado para comunicaciones donde la inmediatez no es crítica, como la transferencia de grandes volúmenes de datos de diagnóstico o configuración.
RT (Real-Time)
Para superar las limitaciones del NRT, PROFINET introdujo el canal RT. Este canal elimina los pasos de encapsulación de las capas de red y transporte, utilizando el conjunto de protocolos de Ethernet cableado y Ethernet Wireless. El resultado son telegramas con baja latencia y baja fluctuación (jitter). Los dispositivos participantes en la comunicación son identificados por su nombre y dirección MAC. El canal RT funciona con tiempos de retardo en el rango de 1 a 10 milisegundos, siendo adecuado para la mayoría de las aplicaciones de automatización donde las capas TCP/IP no se utilizan para garantizar un rendimiento determinista.
IRT (Isochronous Real-Time)
En algunas aplicaciones, la baja fluctuación del PROFINET-RT no es suficiente. Para estas situaciones, PROFINET ofrece el canal IRT. La priorización de señal y la conmutación programada proporcionan una sincronización de alta precisión, fundamental para aplicaciones como el control de movimiento. El IRT garantiza que los datos viajen de un punto a otro en un lapso de tiempo fijo y predecible. Este canal comparte principios con la tecnología TSN (Time-Sensitive Networking), como la sincronización horaria de alta precisión y el procesamiento de la comunicación por ciclos. Los ciclos se dividen en una fase para la comunicación en Tiempo Real y otra para el resto del tráfico, logrando una latencia extremadamente baja y un jitter inferior a un microsegundo (1µs). Esta combinación de ventajas de las redes TI con las de automatización lo hace ideal para tareas críticas que requieren la máxima precisión temporal.
TSN (Time-Sensitive Networking) y su Integración con PROFINET
TSN, o Time-Sensitive Networking, es una tecnología centrada en la gestión del tiempo, desarrollada para asegurar que los datos viajen de un punto a otro en un intervalo de tiempo fijo y predecible. TSN se alinea estrechamente con los principios del PROFINET IRT actual, incluyendo la sincronización horaria de alta precisión y el procesamiento de la comunicación basado en ciclos.
La especificación PROFINET 2.4, completada recientemente, incluye todos los detalles sobre las mejoras del estándar y su compatibilidad con versiones anteriores, así como el uso de las capacidades TSN en PROFINET. TSN no se presenta como un reemplazo, sino como una opción adicional dentro del abanico de PROFINET, ofreciendo beneficios complementarios. Aún quedan años para observar la evolución de este desarrollo y su aceptación en el mercado.
El grupo de trabajo IEEE 802.1 "The Time Sensitive Networking (TSN) group" abordó el problema de las colisiones de tramas en Ethernet, que se redujo significativamente con la adopción de switches y conexiones full dúplex. Con la integración de TSN en PROFINET, los usuarios que requieren redes determinísticas pueden optar por hardware de red compatible con RT y/o IRT, o hardware de red compatible con TSN.
Escalabilidad y Flexibilidad en PROFINET
PROFINET es una red industrial escalable en tiempo real que proporciona a los fabricantes de automatización flexibilidad y fiabilidad para la transmisión de datos. Esto se logra mediante el uso de múltiples protocolos que permiten una comunicación bidireccional entre dispositivos conectados, como servidores, computadoras y otros equipos industriales. La escalabilidad en tiempo real se traduce en mayor productividad, menor coste y menores riesgos.
La escalabilidad se debe a su arquitectura modular, permitiendo a cada usuario acceder fácilmente a las funciones sin interferir con el rendimiento de otros dispositivos. Esta arquitectura también facilita la adición de nuevos dispositivos y módulos, así como la actualización dinámica de la configuración existente. Además, PROFINET es compatible con la tecnología Ethernet y proporciona acceso remoto ininterrumpido.
La facilidad de implementación es otra ventaja clave. PROFINET utiliza protocolos estándar, reduciendo drásticamente el coste de formación del personal. Ofrece compatibilidad con PLCs existentes y otros dispositivos industriales, permitiendo integrar sistemas sin necesidad de reemplazarlos o modificar radicalmente su configuración.
Cableado y Conectividad en Redes PROFINET
El cableado en una red PROFINET es fundamental para conectar dispositivos industriales como PLCs, sensores y actuadores, permitiendo un intercambio de información eficiente. El cableado PROFINET se realiza utilizando cables Ethernet, que son robustos y resistentes a los factores ambientales. Si es necesario, se pueden instalar múltiples cables para asegurar la correcta conexión de los dispositivos.
Los switches PROFINET juegan un papel crucial en la conectividad y la gestión del tráfico de red, facilitando la comunicación rápida y sencilla entre dispositivos. Estos switches pueden ser gestionados o no gestionados.
Switches Gestionados vs. No Gestionados
- Switches No Gestionados: Ofrecen funcionalidad básica para la conexión de dispositivos a la red.
- Switches Gestionados: Proporcionan capacidades adicionales como diagnósticos, monitoreo en tiempo real de la red y seguridad mejorada. Permiten maximizar la eficiencia de la comunicación a través de mecanismos de control de calidad y se pueden configurar para adaptarse a diversas necesidades del sistema.
Los switches diseñados para soportar PROFINET requieren una certificación, al igual que el resto de los componentes, emitida por laboratorios de prueba acreditados. Estos dispositivos están disponibles en varios formatos (compactos, modulares, para montaje en riel DIN) y ofrecen características avanzadas como programación simplificada, alta disponibilidad, detección automática de dispositivos, monitoreo de ancho de banda, verificación FIFO (First In First Out) basada en prioridades y tecnología QoS dinámica. También incluyen filtrado MAC/VLAN para mejorar la confidencialidad y permiten la integración con servicios web para facilitar el acceso remoto.
Recomendación: En una red PROFINET, se recomienda encarecidamente el uso de switches gestionados debido a sus funciones adicionales que facilitan la gestión, el diagnóstico y garantizan el máximo rendimiento posible.

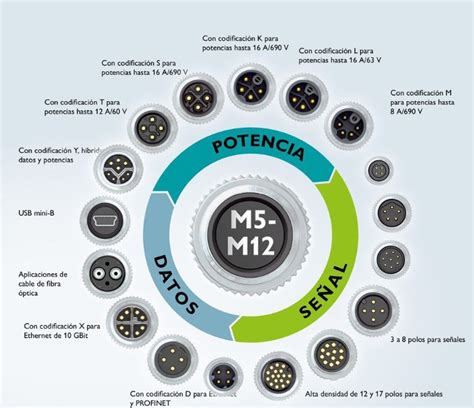

Cables y Conectores Adecuados
Para el cableado de cobre en PROFINET, se recomiendan cables trenzados y apantallados (como CAT5, clase D o superiores) para ofrecer mayor protección contra interferencias electromagnéticas. Se necesitan solo 4 hilos (2 pares).
Para la fibra óptica, se utilizan cables y conectores que cumplen con el estándar PROFINET, ofreciendo inmunidad a interferencias electromagnéticas y permitiendo distancias de transmisión mayores.
Instalación Flexible y Arranque Rápido
PROFINET soporta diversas topologías de red, incluyendo línea, árbol, rama, estrella y anillo, lo que permite una instalación flexible adaptada a las necesidades de la planta. La función de Inicio Rápido (FSU: Fast Start-Up) permite que los dispositivos de E/S entren inmediatamente en estado "encendido" en respuesta a las señales del controlador, lo cual es crucial para aplicaciones como robots industriales con cambio automático de herramienta, aumentando la flexibilidad de las líneas de producción.
Integración y Migración
Integración con Otros Buses de Campo
PROFINET facilita la integración de redes industriales existentes. Por ejemplo, los proxies PROFINET actúan como interfaces "caja negra" entre PROFINET y otras redes (como PROFIBUS), mapeando el protocolo subyacente a PROFINET. Esto permite que el controlador en la red PROFINET acceda a los dispositivos de la subred, con todas las funciones y servicios disponibles directamente. La integración de dispositivos IO-Proxy en PROFINET requiere el uso de un archivo GSDXML personalizado.
Comparativa de PROFINET vs. PROFIBUS
PROFINET se basa en gran medida en la experiencia adquirida con PROFIBUS. La comunicación de E/S en PROFINET es similar a PROFIBUS, donde una herramienta de ingeniería se asocia al controlador y obtiene información de los dispositivos de E/S a través de un archivo GSDML. Las funciones de diagnóstico y algunos perfiles (como PROFIsafe y PROFIdrive) también son similares.
La migración de PROFIBUS a PROFINET es sencilla, especialmente si el personal técnico ya está familiarizado con las redes PROFIBUS. Las funciones de diagnóstico son muy parecidas, y los archivos GSDML de PROFINET son el equivalente a los archivos GSD de PROFIBUS.
Ethernet Industrial vs. PROFINET
Ethernet se desarrolló originalmente para redes informáticas de bajo coste. Con el tiempo, la probabilidad de colisiones de tramas se redujo significativamente. PROFINET, aunque se basa en Ethernet, no es Ethernet en sí mismo. PROFINET es una aplicación de Nivel 7 (aplicación) del modelo OSI, similar a HTTP en Internet, que proporciona funcionalidad al usuario. Ethernet, por otro lado, es una tecnología de Nivel 2 (enlace de datos) que se encarga del envío y recepción de información entre dispositivos utilizando direcciones MAC, y de Nivel 1 (físico), que incluye los medios de transmisión.
Si bien PROFINET es compatible con componentes Ethernet, los componentes de calidad comercial estándar no siempre resisten los rigores del entorno industrial. Por ello, se utilizan conectores más robustos como la serie M (M12 de 4 clavijas para hasta 100 Mb/s y M12 de 8 clavijas para hasta 10 Gb/s) y cables blindados con materiales de revestimiento reforzados.
PROFINET vs. Ethernet: Complementing or Competing Technologies? - Complete Comparison
Perfiles de Utilidad: ProfiSafe y ProfiEnergy
PROFINET va más allá de la comunicación básica de datos incorporando funcionalidades avanzadas a través de perfiles:
ProfiSafe
El perfil Profisafe se implementa como una capa de aplicación basada en software que gestiona las operaciones de intercambio de datos relacionadas con la seguridad. Desde la perspectiva de Profisafe, el tipo de capa física (RS-485, Ethernet, o incluso inalámbrica) es irrelevante, ya que todo el intercambio de datos de seguridad se realiza utilizando el principio de "canal negro" (black channel). La seguridad funcional, tradicionalmente basada en circuitos cableados separados, se puede lograr ahora a través de la red, transformando la seguridad de relés físicos a seguridad lógica. Esto reduce el esfuerzo de ingeniería, cableado, puesta en marcha y mantenimiento, además de ofrecer mayor flexibilidad y funcionalidades innovadoras.
ProfiEnergy
ProfiEnergy ofrece una forma innovadora de ahorrar energía en los sistemas de automatización. Permite controlar y gestionar el consumo energético de los dispositivos conectados a la red PROFINET, optimizando la eficiencia operativa y reduciendo costes.
El Futuro de PROFINET: Avances y Tendencias
La especificación PROFINET 2.4, que incluye el uso de capacidades TSN, marca un hito importante, prometiendo una comunicación aún más determinista y predecible. La continua evolución de la tecnología Ethernet y la creciente demanda de integración con sistemas TI impulsan a PROFINET a mantenerse a la vanguardia. La tendencia hacia la Industria 4.0 y el IIoT (Industrial Internet of Things) subraya la importancia de redes robustas, seguras y escalables como PROFINET.
El desarrollo de Ethernet APL (Advanced Physical Layer), basado en el estándar SPE (Single Pair Ethernet) y con seguridad intrínseca (2-WISE), abre nuevas posibilidades para la automatización de procesos, permitiendo la conexión de dispositivos de campo 4-20 mA directamente a la red Ethernet. Estos equipos serán accesibles desde cualquier nodo de red para obtener datos de proceso, mantenimiento y diagnóstico, eliminando la necesidad de enviar personal al campo para reemplazos, ya que los diagnósticos avanzados permitirán programar el mantenimiento preventivo.
La continua innovación en PROFINET, junto con su amplia adopción y el robusto ecosistema de soporte, asegura su posición como la columna vertebral de la automatización industrial moderna, preparada para afrontar los desafíos del futuro.
Formación y Soporte
La organización PI ofrece una amplia gama de recursos educativos, incluyendo clases de capacitación gratuitas en Norteamérica, diseñadas para usuarios, fabricantes de máquinas, integradores de sistemas y fabricantes de dispositivos de automatización. Estas clases cubren aspectos técnicos del uso de PROFINET, incluyendo diseño, instalación, puesta en servicio y seguridad de redes.
La comunidad de PROFINET, compuesta por más de 500 ingenieros de los principales proveedores de automatización, trabaja continuamente para mejorar el estándar y asegurar su relevancia en la industria. La certificación de conformidad de todos los productos PROFINET es obligatoria para garantizar la interoperabilidad y la confianza del usuario.
Consideraciones de Seguridad en Redes PROFINET
La apertura de Ethernet, si bien garantiza un acceso fácil desde cualquier lugar, también presenta implicaciones significativas para la seguridad de las redes empresariales. Las arquitecturas de redes planas, aunque simplifican la comunicación, pueden ser un reto para mantener la disponibilidad, estabilidad y seguridad, ya que un atacante con acceso a la red podría acceder a todos los nodos. Por ello, la segmentación de red mediante VLAN, routers y cortafuegos es esencial. La protección de los dispositivos finales es igualmente importante.
La Ethernet industrial, y por ende PROFINET, está sujeta a pruebas de solidez frente a ciberataques, como las realizadas con el software de prueba Achilles para las pasarelas ASi-5/ASi-3 PROFINET. Las capacidades de actualización de firmware y seguridad permiten mejorar continuamente la funcionalidad y robustez de los dispositivos.
El Rol de los Simuladores Maestros PROFINET
El software de simulador maestro PROFINET es una herramienta universal para el intercambio de datos con dispositivos PROFINET de casi todos los fabricantes, incluso sin un maestro PROFINET. Permite la identificación, el cambio de nombre y la asignación de direcciones de dispositivos PROFINET, y es compatible con el uso de archivos EDS. Los simuladores PROFINET Plus admiten módulos PROFIsafe y el envío de datos acíclicos. Estas herramientas son esenciales para la comprobación y puesta en marcha de dispositivos PROFINET.
Consideraciones para el Diseño e Implementación
Diseñar e implementar un proyecto PROFINET no debería ser complicado, especialmente para aquellos con experiencia en fieldbuses. La migración de un fieldbus a Ethernet industrial es particularmente sencilla. Incluso los principiantes pueden aprender la teoría y práctica de PROFINET rápidamente. La elección del formato de integración de PROFINET en un dispositivo depende de las metas y aplicaciones previstas. No todos los entornos de desarrollo soportan todas las Clases de Conformidad, y ciertos dispositivos pueden requerir hardware o software específico. La colaboración con proveedores o desarrolladores externos puede ser necesaria si no se dispone de recursos internos. Las pruebas y la certificación de conformidad son cruciales para garantizar la interoperabilidad y la decisión de compra de los usuarios.
