Los sistemas hidráulicos son el corazón de innumerables aplicaciones industriales y de maquinaria, desde la operación de maquinaria pesada hasta los sistemas de dirección asistida en vehículos. La comprensión y el diseño de estos sistemas dependen en gran medida de la correcta interpretación de sus esquemas, donde cada componente, cada conexión, y cada función se representa mediante un lenguaje simbólico universal. Un elemento crucial dentro de estos esquemas es la bomba hidráulica, la fuerza impulsora que pone en movimiento el fluido y, por ende, el sistema completo. Este artículo profundiza en la simbología hidráulica, con un enfoque particular en la representación y ubicación de las bombas automotrices dentro de los planos hidráulicos, desglosando la complejidad de estos diagramas para una audiencia que abarca desde el estudiante hasta el profesional experimentado.
La Esencia de los Esquemas Hidráulicos: Símbolos y su Significado

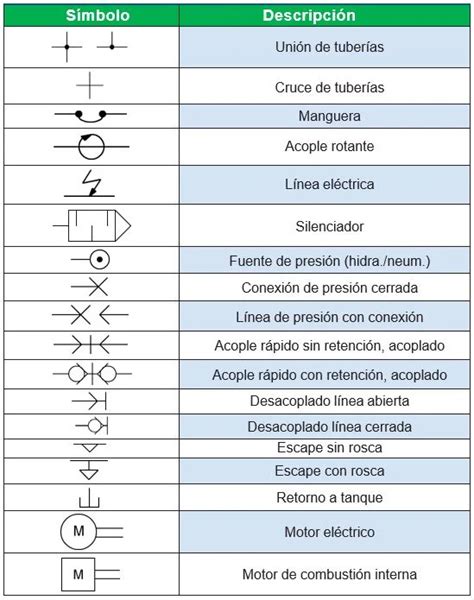

Los esquemas hidráulicos son, en esencia, el plano de construcción de un sistema hidráulico. Están formados por una serie de símbolos gráficos que representan componentes hidráulicos fundamentales como cilindros, motores, bombas y válvulas. Estos componentes se interconectan mediante bloques hidráulicos, latiguillos o tuberías rígidas, delineando el flujo del fluido y la lógica de operación del sistema. La precisión en la representación de estos elementos es vital para asegurar el correcto funcionamiento, mantenimiento y diagnóstico de cualquier sistema hidráulico.
La correcta interpretación de estos esquemas es fundamental para ingenieros, diseñadores y técnicos. Permite identificar fácilmente los diferentes tipos de bombas hidráulicas, como las de engranajes, las de paletas y las de pistones, cada una con su símbolo específico que facilita su reconocimiento y comprensión en el diagrama. Más allá de la mera identificación, los símbolos también representan las funciones y características de las bombas, como la dirección del flujo de fluido, la presión y el caudal. Por ejemplo, una flecha en un símbolo indica la dirección del flujo, mientras que un círculo con una letra dentro puede denotar una bomba de pistones.
Existen normas y estándares internacionales que rigen la clasificación y el uso adecuado de los símbolos hidráulicos en los esquemas de circuitos. Estos estándares, como el ISO 1219, aseguran la consistencia y la uniformidad en la representación de los componentes y las funciones en los diagramas. Esta uniformidad es crucial para facilitar la comunicación entre profesionales de la industria a nivel global, independientemente de su idioma o ubicación geográfica. La familiarización con estos símbolos estándar es, por lo tanto, un requisito indispensable para cualquiera que trabaje en el campo de la ingeniería hidráulica.
La Bomba Hidráulica: El Corazón del Sistema
La bomba hidráulica es el componente que convierte la energía mecánica en energía hidráulica. Su función primordial es desplazar el fluido hidráulico desde el depósito hacia el resto del circuito, generando el caudal necesario para el funcionamiento de los actuadores (cilindros o motores hidráulicos). En un esquema hidráulico, la bomba se representa típicamente como un círculo.

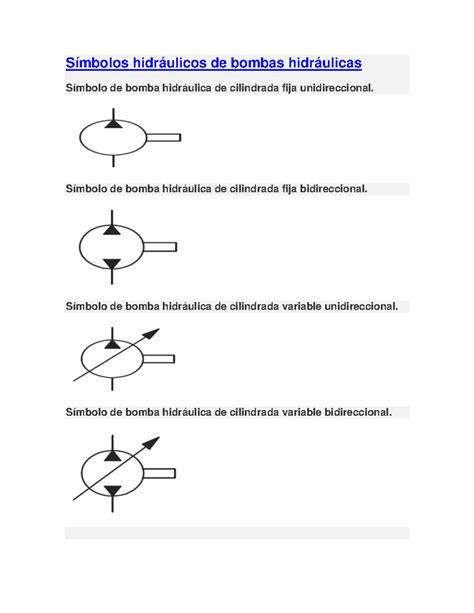

El símbolo específico de la bomba se complementa con elementos que indican su tipo y funcionamiento. Por ejemplo, el símbolo de la bomba se representa a menudo como un círculo dentro del cual se dibuja un triángulo relleno o una flecha. Este triángulo o flecha muestra la dirección del movimiento del fluido, es decir, la dirección en la que la bomba impulsa el líquido. La simplicidad de este símbolo contrasta con la complejidad de las funciones que desempeña la bomba en el sistema.
Tipos de Bombas y su Representación Simbólica
La diversidad de bombas hidráulicas se refleja en sus símbolos:
- Bombas de Engranajes: Se suelen representar con un círculo que contiene dos engranajes entrelazados, o un círculo con una flecha que indica la dirección del flujo. La simplicidad de este diseño se corresponde con la robustez y la relativa simplicidad de las bombas de engranajes.
- Bombas de Paletas: Su símbolo a menudo incluye un círculo con paletas o un diseño que sugiere el movimiento rotatorio de las paletas dentro de un estator.
- Bombas de Pistones: Estas bombas, que ofrecen alta eficiencia y capacidad de regulación, se representan con un círculo que contiene un disco inclinado o un símbolo que sugiere el movimiento recíproco de los pistones. Un círculo con una letra dentro, como "P" para pistón, también puede ser utilizado.
La representación de la función de la bomba es igualmente importante. Si una bomba es de caudal variable, su símbolo puede incluir una flecha diagonal que atraviesa el círculo, indicando que su caudal puede ser ajustado. Si la bomba es de caudal fijo, esta flecha no estará presente.
La Ubicación de las Bombas Automotrices en los Planos Hidráulicos
En el contexto de los sistemas hidráulicos automotrices, como los sistemas de dirección asistida o los sistemas de frenos ABS, la ubicación de la bomba es un dato fundamental en el esquema. Estos sistemas a menudo operan con presiones y caudales específicos, y la bomba es el componente que garantiza la disponibilidad de fluido bajo presión para su correcto funcionamiento.
Los planos hidráulicos de vehículos pueden mostrar la bomba integrada con otros componentes, como el depósito de fluido o incluso el motor de combustión interna, si la bomba es accionada mecánicamente por este último. La representación en el esquema debe reflejar esta interconexión.
- Accionamiento Mecánico: Si la bomba es accionada por el motor del vehículo, el esquema mostrará una línea de conexión (a menudo una flecha sólida o un símbolo que representa un eje de transmisión) que une el símbolo de la bomba con el símbolo del motor o un componente que represente la toma de fuerza del motor.
- Accionamiento Eléctrico: En sistemas más modernos, las bombas pueden ser eléctricas. En este caso, el esquema mostrará una conexión eléctrica al símbolo de la bomba, indicando que es alimentada por el sistema eléctrico del vehículo.
- Ubicación en el Circuito: El esquema detallará la posición de la bomba en relación con el depósito de fluido hidráulico y las válvulas de control. Típicamente, la bomba succiona el fluido del depósito y lo envía hacia las válvulas y actuadores. El símbolo del depósito se representa a menudo como un triángulo abierto en la parte superior, indicando un receptáculo para el fluido.
En la elaboración de planos de instalación hidráulica, se utilizan símbolos gráficos que representan a los distintos componentes, tales como válvulas, conexiones (codos), tuberías, bombas, tinacos, calentadores, tuercas unión o flotadores, entre otros. Los planos hidráulicos abarcan vistas en planta, alzados con detalles e isométricos. Normalmente se empiezan a realizar las primeras, pero es importante tener en cuenta que no todas las piezas o conexiones se pueden representar en planta. También cabe destacar que una misma pieza, según su colocación, se representa gráficamente de manera distinta.
LECTURA DE PLANOS HIDRÁULICOS (SISTEMA DE DIRECCIÓN)
Componentes Adicionales y su Representación
Además de las bombas, otros componentes son esenciales en un sistema hidráulico y su correcta representación en los esquemas es fundamental:
Válvulas: Las válvulas son los "cerebros" del sistema hidráulico, controlando la dirección, la presión y el caudal del fluido.
- Válvulas de Control Direccional: Se representan mediante varios cuadrados. Cada cuadrado simboliza una posición del carrete de la válvula. El circuito muestra la posición neutral del carrete de la válvula de control. En el cuadro a la izquierda, se muestra que cuando la válvula de control cambia, las líneas P (presión) y B (salida al actuador B), A (salida al actuador A) y T (tanque) se conectarán. Para cambiar la válvula, necesita mover el carrete.
- Válvulas Antirretorno: Permiten que el fluido fluya en una dirección y bloquean su flujo en la dirección opuesta. Su símbolo es una flecha que indica la dirección permitida del flujo, seguida de una línea perpendicular que bloquea el flujo en sentido contrario. La posibilidad de regulación se muestra con una flecha adicional.
- Válvulas Limitadoras de Presión: Protegen el sistema contra sobrepresiones. Su símbolo suele ser un cuadrado con una flecha que indica la dirección del flujo y una línea diagonal que representa el resorte o mecanismo de ajuste.
Actuadores: Son los componentes que convierten la energía hidráulica de nuevo en energía mecánica.
- Cilindros Hidráulicos: Se representan como un rectángulo que simboliza el cuerpo del cilindro, con una línea que indica el vástago. Las flechas en las conexiones de entrada y salida indican la dirección del fluido.
- Motores Hidráulicos: Son similares en su representación a las bombas, pero el triángulo dentro del contorno se gira 180 grados, indicando que convierten la energía hidráulica en movimiento rotatorio.
Tuberías y Conexiones:
- Líneas Principales: Las tuberías por donde circula el fluido a presión se muestran con líneas continuas.
- Líneas de Control: Las líneas que transmiten señales de control (presión, pilotaje) están representadas por líneas de puntos.
- Flexibles (Latiguillos): A menudo se representan con líneas discontinuas o con un símbolo específico que denota su flexibilidad.
Filtros: Se representan en forma de un diamante con una línea de puntos o una línea continua en su interior, indicando la presencia de un elemento filtrante para eliminar impurezas del fluido.
La Importancia de la Simbología en la Práctica
El uso adecuado de los símbolos hidráulicos es fundamental para la comprensión y el diseño eficaz de los sistemas hidráulicos. En el campo de la ingeniería hidráulica, el conocimiento de los símbolos es esencial para realizar tareas como el diseño, la instalación, el mantenimiento y la solución de problemas de sistemas hidráulicos. La correcta interpretación de los esquemas de circuitos permite identificar rápidamente los componentes y comprender su función en el sistema, lo que facilita la realización de ajustes y mejoras según sea necesario.

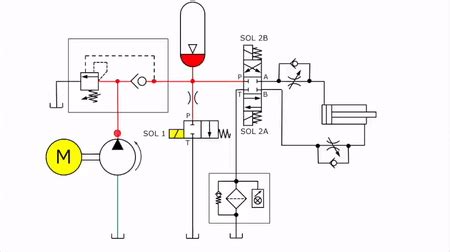

Los esquemas de bombas y motores hidráulicos, por ejemplo, muestran la disposición y la interconexión de estos componentes, proporcionando información detallada sobre cómo fluye el fluido hidráulico y cómo se controla el movimiento en el sistema. Estos esquemas son herramientas útiles para diagnosticar y solucionar problemas, permitiendo identificar rápidamente la ubicación de componentes defectuosos o áreas con bajo rendimiento. Sirven como documentación técnica importante para el diseño, la instalación y el mantenimiento, proporcionando una referencia visual completa.
En resumen, los símbolos hidráulicos son herramientas fundamentales para la comunicación y el diseño eficaz de sistemas hidráulicos. Al comprender su significado y aplicación, los profesionales de la industria pueden crear esquemas de circuitos hidráulicos precisos y detallados, lo que contribuye a la operación segura y eficiente de equipos y maquinaria hidráulica, incluyendo las bombas automotrices que son vitales para el funcionamiento de nuestros vehículos.
