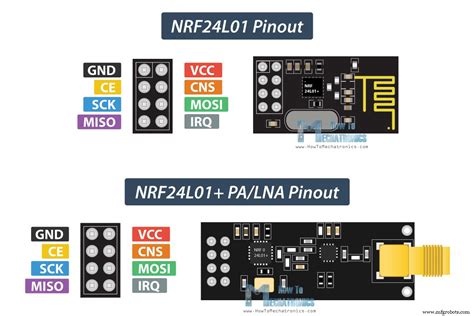

La comunicación inalámbrica de bajo costo y bajo consumo energético ha experimentado una notable evolución, especialmente en el ecosistema de microcontroladores como Arduino y en entornos Linux. El módulo nRF24L01+, un receptor/transmisor de radio de 2.4 GHz, ha sido un componente clave en esta revolución, impulsando el desarrollo de innumerables proyectos de IoT y redes de sensores. La historia de su optimización y la creación de librerías robustas es un testimonio del ingenio y la perseverancia de la comunidad de desarrolladores.
Los Inicios: La Librería Original y la Necesidad de Mejora
Hace aproximadamente seis o siete años, el panorama de las librerías para el nRF24L01 en Arduino y Linux estaba dominado por la iniciativa de ManiacBug. Su librería, aunque "muy bien diseñada", presentaba limitaciones inherentes. Identificar estas limitaciones y trabajar para alcanzar el máximo nivel de rendimiento y fiabilidad se convirtió en el punto de partida. ManiacBug se retiró de la escena poco después de publicar su código, dejando un vacío que otros intentaron llenar con parches y soporte para dispositivos específicos. Sin embargo, nadie había abordado a fondo las capacidades del hardware en comparación con lo que se podía lograr en ese momento.
Fue a través de una dedicación intensiva a la lectura, pruebas y aprendizaje de programación que se pudieron realizar los cambios iniciales para mejorar la librería central de RF24. Este proceso marcó el comienzo de un largo y arduo viaje hacia la comprensión profunda del funcionamiento interno del nRF24L01+, los dispositivos Arduino (AVR) y los dispositivos RPi (Linux), con el objetivo explícito de optimizar la librería hasta donde fuera posible.
La Expansión: RF24Network y la Complejidad de las Redes
Una vez que la librería RF24 comenzó a tomar forma, la atención se dirigió a RF24Network, otra pieza de código "muy bien diseñada" también obra de ManiacBug. A pesar de su diseño, esta librería también presentaba sus propias limitaciones y problemas. Se abordaron muchas de estas cuestiones, se añadieron características y funcionalidades con el fin de poner a prueba los dispositivos nRF24 en escenarios multi-dispositivo.

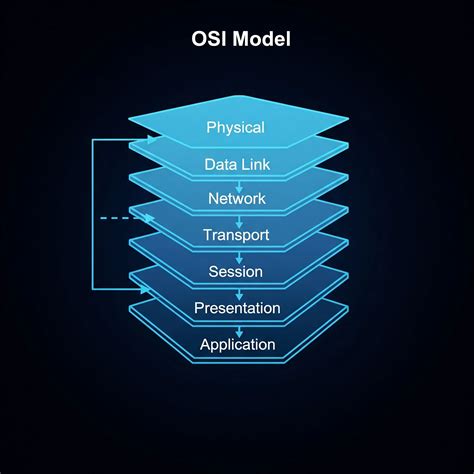

Fue en esta etapa cuando se comenzó a comprender realmente el modelo OSI (Open Systems Interconnection), cómo las diferentes capas interactúan y qué función cumplen hasta el último bit. La comprensión de este modelo fue fundamental para el desarrollo posterior.
La Innovación: RF24Mesh y la Capa de Direccionamiento
Basándose en numerosas conversaciones y la retroalimentación de los usuarios, surgió la idea de RF24Mesh. Esta librería actúa como una capa adicional sobre RF24Network -> RF24, encargándose del direccionamiento de una manera similar a DHCP. La diferencia clave es su capacidad para verificar la conectividad y reconectar nodos en cualquier punto de la malla. Esto permite que los nodos se muevan y se reconecten rápidamente según sea necesario, manteniendo al mismo tiempo la estructura de la malla.
Hacia lo Alto del Modelo OSI: RF24Ethernet y RF24Gateway
Considerando la retroalimentación y las discusiones con los usuarios, junto con el rendimiento de los módulos de radio en escenarios de malla/red multi-dispositivo y el auge del IoT y las redes de sensores, el siguiente paso lógico fue trabajar hacia arriba en el modelo OSI.
Al descubrir la pila uIP para Arduino, se hizo evidente la posibilidad de añadir soporte para IPv4 a dispositivos tan pequeños como los ATmega328 AVR. Los dispositivos más grandes, como las Raspberry Pi, podrían utilizar su propia pila IP y cifrado. La pila uIP y su software asociado representaron un desafío considerable para su comprensión e implementación, ya que uIP está escrito en C y diseñado para ser lo más pequeño y ligero posible, en detrimento de la legibilidad humana y la facilidad de comprensión.
Con esto, se estableció una pila de comunicación RF24 basada en el modelo OSI, con las librerías RF24, RF24Network, RF24Mesh, RF24Ethernet y RF24Gateway trabajando juntas e inter-operando en cualquiera de las capas. Esto significa que en una red de malla RF24Gateway/RF24Ethernet que incorpore nodos RPi y Arduino, los dispositivos pueden optar por operar utilizando las capas OSI 2, 3, 4, 5 y/o 7 (Enlace de Datos, Red, Transporte, Sesión, Aplicación).
Transmite hasta 1km!!! Cómo usar un módulo NRF24 con arduino
Con las librerías asociadas y la funcionalidad mejorada, la pila de comunicación RF24 es capaz de proporcionar conectividad y capacidades de IoT y redes de sensores para adaptarse a muchos escenarios diferentes a un precio muy bajo y con un consumo de energía mucho menor que las redes WiFi.
El Rol de TMRh20: Una Evolución Crucial
La evolución del desarrollo de las librerías RF24 ha visto un cambio significativo en el liderazgo y la dirección. Si bien el trabajo inicial de ManiacBug sentó las bases, y el autor principal de la información proporcionada ha realizado contribuciones sustanciales, es crucial destacar el papel de TMRh20.
Un desarrollador, identificado como TMRh20, ha tomado las riendas y ha creado una bifurcación (fork) que se considera "la principal, por mucho". Este nuevo desarrollo presenta una fiabilidad y un rendimiento considerablemente mejorados en comparación con las bifurcaciones anteriores y el código base original. Además, TMRh20 ha realizado esfuerzos para mantener RF24Network funcionando de manera óptima.
Lamentablemente, esta noticia vital se publicó en un comentario de una página, en lugar de en un lugar destacado, lo que ha llevado a que muchos usuarios permanezcan "en la oscuridad" sobre su importancia. La bifurcación del autor principal ha sido abandonada, cediendo el paso a la de TMRh20 como la opción preferente para quienes buscan las últimas mejoras.
Desafíos de Implementación y Gestión de Librerías

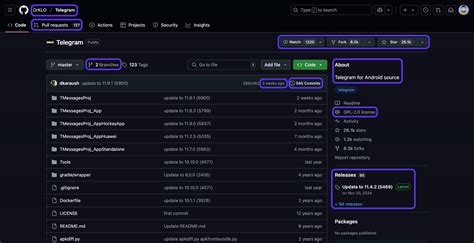

Para los usuarios, la gestión de estas librerías puede resultar confusa. Existen diferentes versiones y bifurcaciones en plataformas como GitHub. Al descargar y examinar los detalles de los directorios, se pueden observar discrepancias en las fechas de actualización y en la nomenclatura de las carpetas (por ejemplo, "RF24-master" frente a "nRF24").
Además, existen otras librerías como las de RadioHead que supuestamente son mejoras sobre las de ManiacBug. Una diferencia notable es la presencia de archivos como RF24.h y nRF24L01.h en la librería de ManiacBug, mientras que RH solo puede tener RH_NRF24.h. Adaptar el código para usar estas librerías alternativas a menudo requiere modificar las llamadas y métodos, lo que puede ser un desafío para usuarios con conocimientos limitados.
Tanto las librerías de ManiacBug como las de RH permiten especificar las designaciones de los pines CE y CSN en el sketch. Sin embargo, los pines MISO, MOSI y SCK están intrínsecamente ligados a la placa Arduino específica utilizada y no se pueden cambiar. Esto es una consideración importante al cambiar entre diferentes tipos de placas Arduino (como Uno vs. Mega).
El cambio entre librerías para el mismo módulo, como comparar ManiacBug vs. TMRh20, se facilita si los archivos de la librería (.h y .cpp) tienen nombres diferentes. De esta manera, para usar una u otra, basta con editar las declaraciones #include. Sin embargo, cuando utilizan el mismo nombre, es necesario deshabilitar los archivos de librería que no se desean utilizar. Una solución práctica encontrada es renombrar los archivos .h, por ejemplo, añadiendo una extensión .xh.
El Futuro y el Agradecimiento a la Comunidad
El desarrollo de las librerías RF24 ha disminuido significativamente en cuanto a la creación de nuevas características, al igual que los informes de errores y las incidencias. El enfoque actual se ha desplazado hacia la limpieza del código, la búsqueda y corrección de errores, especialmente en las capas superiores, y la mejora de la interfaz de usuario a través de ejemplos y documentación.
Existe un interés en encontrar dispositivos de radio similares con un consumo de energía aún menor y/o capacidades y rendimiento más avanzados para crear redes y capacidades de malla más robustas.
Es importante extender un sincero agradecimiento a todos los que han contribuido con ideas, análisis, información y habilidades de programación a lo largo de este fascinante viaje. La creación de RF24Gateway, en particular, ha permitido poner a prueba los límites de los radios y ha brindado la oportunidad de experimentar con diferentes configuraciones de red/IP, escenarios de enrutamiento y manejo de tráfico en cualquier nivel del modelo OSI. La metodología y los procesos implementados para gestionar una red de dispositivos, la fragmentación y reensamblaje, la mitigación de colisiones de datos inalámbricos y la garantía de entrega de datos son muy efectivos, abarcando desde el hardware de radio y la funcionalidad de auto-confirmación, hasta los niveles TCP/IP y Mesh.
La mejora continua, como la actualización de RF24Gateway con un mejor manejo de interrupciones y correcciones, demuestra que el trabajo de depuración y refinamiento sigue siendo una parte vital del ecosistema. La versión 1.0 de RF24Gateway es un testimonio de los problemas abordados y las soluciones encontradas, en gran parte gracias a la asistencia, las pruebas y la retroalimentación de usuarios dedicados.
El viaje desde las primeras optimizaciones hasta las complejas pilas de comunicación basadas en el modelo OSI es una narrativa de innovación constante. La capacidad de utilizar estos pequeños módulos de radio en dispositivos diminutos como los "Arduinos" para crear redes complejas y eficientes a un costo accesible sigue siendo un logro notable y un área de gran interés para la comunidad de electrónica y desarrollo.
