Los fenómenos de resonancia son fundamentales en una amplia gama de sistemas físicos, desde las vibraciones mecánicas hasta las ondas electromagnéticas. En el corazón de la comprensión de estos fenómenos se encuentran dos conceptos clave: el pico de resonancia y el ancho de banda. Estos parámetros, íntimamente ligados al factor de calidad (Q), determinan la selectividad y el comportamiento de los circuitos resonantes, siendo de vital importancia en numerosas aplicaciones tecnológicas.
El Factor de Calidad (Q): Una Medida de la "Bondad" Resonante
El factor Q, o calidad, de un circuito resonante es una medida de su "bondad" o calidad. Un valor mayor para esta cifra de mérito corresponde a un ancho de banda más estrecho, lo cual es deseable en muchas aplicaciones donde se requiere una alta selectividad de frecuencia. La fórmula para el factor Q es aplicable a circuitos resonantes en serie, y también a circuitos resonantes paralelos si la resistencia está en serie con el inductor. Este es el caso en aplicaciones prácticas, ya que nos preocupa mayormente la resistencia del inductor que limita la Q.
Nota: Algunos textos pueden mostrar X y R intercambiados en la fórmula “Q” para un circuito resonante paralelo. Esto es correcto para un gran valor de R en paralelo con C y L.
Resonancia en Circuitos Serie RLC
En un circuito resonante en serie, la resonancia ocurre cuando la reactancia inductiva ($XL$) es igual a la reactancia capacitiva ($XC$). En este punto, los componentes reactivos se cancelan, dejando solo la resistencia para contribuir a la impedancia total del circuito. Por lo tanto, la impedancia está en su punto mínimo en la frecuencia resonante.
Por debajo de la frecuencia resonante, el circuito resonante en serie se comporta de manera capacitiva, ya que la impedancia del condensador aumenta a un valor mayor que la reactancia inductiva decreciente, resultando en un valor capacitivo neto. En resonancia, el circuito se comporta puramente resistivo. Por encima de la resonancia, el circuito se vuelve inductivo.
La corriente en un circuito resonante en serie es máxima en la frecuencia resonante y está determinada por el valor de la resistencia. El pico de corriente resonante se puede modificar variando la resistencia en serie, lo que a su vez afecta el factor Q. Esto también influye en la amplitud de la curva de respuesta de frecuencia. Un circuito con baja resistencia y alto Q tiene un ancho de banda estrecho, en comparación con un circuito con alta resistencia y bajo Q.
El ancho de banda (Δf) se mide entre los puntos de amplitud de corriente del 70.7% del circuito resonante en serie. Estos puntos de corriente corresponden a los "medios puntos de potencia" ya que la potencia ($P$) es proporcional a la corriente al cuadrado ($I^2R$), y $(0.707)^2 \approx 0.5$. Por ejemplo, si el punto de corriente del 100% es de 50 mA, el nivel del 70.7% es aproximadamente 35.4 mA. Los bordes de banda superior e inferior leídos de una curva típica podrían ser 291 Hz ($fl$) y 355 Hz ($fh$), lo que resulta en un ancho de banda de 64 Hz.
Resonancia en Circuitos Paralelo RLC
En contraste, la impedancia de un circuito resonante paralelo es máxima en la frecuencia resonante. Por debajo de la frecuencia resonante, el circuito paralelo se comporta inductivamente, ya que la impedancia del inductor es menor, atrayendo la mayor proporción de corriente. En resonancia, el circuito es resistivo, inductivo por debajo de la resonancia y capacitivo por encima de la resonancia.
El voltaje en un circuito resonante paralelo está en su pico en la frecuencia resonante, ya que el voltaje es proporcional a la impedancia ($E=IZ$). Un Q bajo, debido a una alta resistencia en serie con el inductor, produce un pico bajo en una curva de respuesta amplia para un circuito resonante paralelo. A la inversa, un Q alto se debe a una baja resistencia en serie con el inductor y produce un pico más alto en una curva de respuesta más estrecha.
El ancho de banda de la curva de respuesta resonante paralela también se mide entre los medios puntos de potencia. Esto corresponde al 70.7% de los puntos de voltaje, ya que la potencia es proporcional al voltaje al cuadrado ($E^2$). Dado que el voltaje es proporcional a la impedancia, podemos usar la curva de impedancia. El ancho de banda, Δf, se mide entre los puntos de impedancia del 70.7% de un circuito resonante paralelo. Por ejemplo, si el punto de impedancia del 100% es de 500 Ω, el nivel del 70.7% es aproximadamente 354 Ω. Los bordes de banda superior e inferior leídos de una curva típica podrían ser 281 Hz ($fl$) y 343 Hz ($fh$), resultando en un ancho de banda de 62 Hz.
La Naturaleza Universal de la Resonancia
Los fenómenos de resonancia no se limitan a los circuitos eléctricos. Ocurren en todos los tipos de vibraciones u ondas, incluyendo la resonancia mecánica, acústica, electromagnética, magnética nuclear (RMN), de espín electrónico (ESR) y de funciones ondulatorias cuánticas. El término "resonancia" se origina en la acústica, particularmente en la "resonancia simpática" observada en instrumentos musicales. Otro ejemplo es la resonancia eléctrica en circuitos con condensadores e inductores, donde la energía oscila entre el campo magnético del inductor y el campo eléctrico del condensador.
La resonancia ocurre cuando un sistema puede almacenar y transferir energía fácilmente entre diferentes formas de almacenamiento. Sin embargo, existen pérdidas de energía en cada ciclo, conocidas como amortiguamiento. Cuando el amortiguamiento es pequeño, la frecuencia de resonancia es aproximadamente igual a la frecuencia natural del sistema, que es la frecuencia de vibraciones no forzadas.
Un ejemplo común de resonancia es empujar a una persona en un columpio en sincronía con su frecuencia natural. Los intentos de empujar el columpio con un "tempo" más rápido o más lento producen arcos más pequeños. La resonancia se explota en muchos dispositivos fabricados por el hombre y es el mecanismo por el cual se generan la mayoría de las ondas sinusoidales y vibraciones.
Experimento Fceyn, grupo 6, caos en el péndulo físico (2)
Resonancia y la Función de Transferencia
En sistemas lineales y no lineales, la resonancia se manifiesta como oscilaciones alrededor de un punto de equilibrio. Cuando un sistema es impulsado por una entrada sinusoidal externa, la salida puede oscilar en respuesta. La relación entre la amplitud de las oscilaciones estables de la salida y la entrada se denomina ganancia, que puede ser una función de la frecuencia de la entrada.

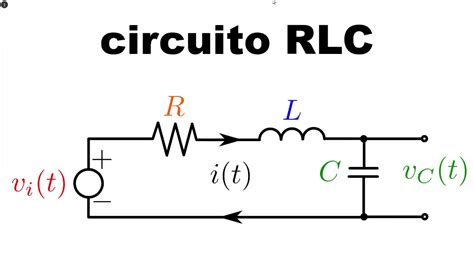

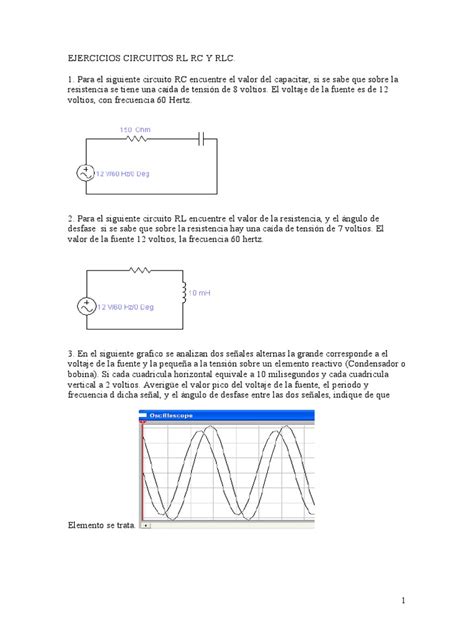

Consideremos un circuito RLC en serie, donde la impedancia y la corriente varían con la frecuencia. Al analizar la respuesta de frecuencia mediante la transformada de Laplace, podemos definir una función de transferencia ($H(s)$) que describe la relación entre el voltaje de entrada y una salida de voltaje seleccionada (por ejemplo, a través del condensador, inductor o resistor).
La gráfica de magnitud de Bode para un circuito RLC en serie muestra cómo la ganancia varía con la frecuencia. El voltaje del condensador alcanza su punto máximo por debajo de la frecuencia natural, el voltaje del inductor por encima, y el voltaje del resistor en la frecuencia natural. La frecuencia de resonancia no siempre es igual a la frecuencia natural del sistema, especialmente cuando el amortiguamiento es significativo.
Es importante notar que el mismo circuito RLC puede tener diferentes frecuencias resonantes dependiendo de qué voltaje se considere como salida. El voltaje a través del condensador es más sensible a las frecuencias bajas, mientras que el voltaje a través del inductor es más sensible a las frecuencias altas.
Resonancia Mecánica y Acústica

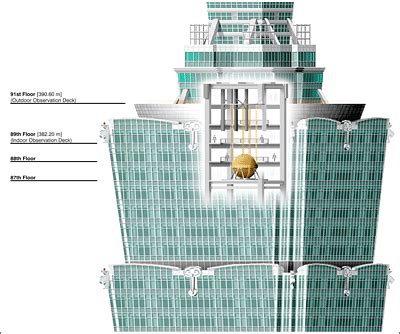

La resonancia mecánica es la tendencia de un sistema mecánico a absorber más energía cuando la frecuencia de sus oscilaciones coincide con su frecuencia natural de vibración. Esto puede causar movimientos violentos e incluso fallas catastróficas en estructuras. Evitar desastres de resonancia es crucial en la ingeniería. El edificio Taipei 101 utiliza un amortiguador de masa de 660 toneladas para cancelar la resonancia, y su estructura está diseñada para resonar a frecuencias que normalmente no ocurren.
La resonancia acústica es una rama de la resonancia mecánica que se ocupa de las vibraciones mecánicas en el rango de frecuencia del oído humano (sonido). Al igual que la resonancia mecánica, la resonancia acústica puede provocar fallas catastróficas.
Resonancia Eléctrica y Óptica
La resonancia eléctrica se produce en un circuito eléctrico a una frecuencia particular cuando la impedancia del circuito es mínima (en serie) o máxima (en paralelo), o cuando la función de transferencia alcanza su valor máximo. Una cavidad óptica, o resonador óptico, es una disposición de espejos que forma un resonador de onda estacionaria para la luz, siendo un componente esencial en los láseres. La luz confinada en la cavidad se refleja varias veces, produciendo ondas estacionarias para ciertas frecuencias resonantes, llamadas "modos".
Resonancia Orbital y Magnética
En mecánica celeste, se produce una resonancia orbital cuando dos cuerpos en órbita ejercen una influencia gravitacional periódica mutua, generalmente porque sus períodos orbitales están relacionados por una proporción de enteros pequeños. Las resonancias orbitales pueden mejorar enormemente la influencia gravitacional mutua.
La resonancia magnética nuclear (RMN) es un fenómeno de resonancia física que implica la observación de la mecánica cuántica de los núcleos atómicos en presencia de un campo magnético. Se utiliza ampliamente en química y medicina para analizar la estructura de moléculas y tejidos.
Ancho de Banda de Antenas
El ancho de banda de una antena se refiere al rango de frecuencias en el que opera de manera óptima. Se ve afectado por la pérdida de ganancia, el nivel de ondas estacionarias (ROE) y el cambio de impedancia de entrada. Las antenas de banda baja de HF tienen un ancho de banda más estrecho que las de alta frecuencia.
El ancho de banda se determina usualmente por los niveles de ROE, típicamente entre 1:1 y 1:5. Un valor máximo de 1.5:1 de ROE se considera a menudo un límite para el funcionamiento seguro del transmisor. Si este rango de frecuencia es pequeño, se dice que la antena tiene un alto Q (factor de mérito). Para cubrir toda una banda de operación, se prefiere una antena de bajo Q, es decir, una antena de banda ancha.
La curva de resonancia de una antena de alto Q es similar a un circuito sintonizado de baja resistencia, y viceversa. El Q en un circuito resonante es la relación entre la reactancia y la resistencia. Una forma de obtener una antena de banda ancha es aumentar el diámetro del conductor. Cuando la relación longitud del irradiante/diámetro del conductor es menor de 500, la resistencia y la reactancia cambian más lentamente con la frecuencia. Aumentar el diámetro del conductor disminuye la reactancia y, por lo tanto, el Q de la antena.
En frecuencias altas, lograr una antena de banda ancha es relativamente sencillo. Aumentar el diámetro del irradiante puede disminuir el Q sin afectar significativamente la resistencia de irradiación. Sin embargo, aumenta el "efecto de punta", lo que requiere una longitud ligeramente menor. En bandas bajas, se pueden construir irradiantes formados por varios alambres en paralelo para simular un tubo de gran diámetro.

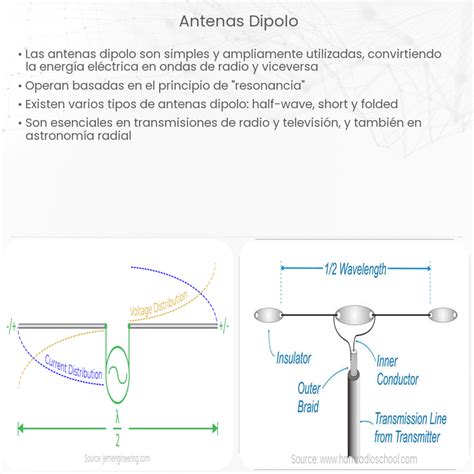

El dipolo cerrado es una variante donde la impedancia de alimentación puede variar según los diámetros de los dos conductores. Si los conductores tienen el mismo diámetro, la impedancia es de 288 Ohms. Si el diámetro inferior es mucho mayor que el superior, la impedancia se aproxima a la de un dipolo abierto horizontal.
No se deben confundir las variables de impedancia con las de resonancia de la antena. Los irradiantes con alta capacidad distribuida (gran superficie) tienden a ser antenas de bajo Q, independientemente de su direccionalidad, como las Deltas, Quads Cúbicas y Trifilares.
El conjunto de frecuencias en el que una antena puede operar eficientemente se denomina ancho de banda de la antena. Las antenas más eficientes suelen diseñarse para una única banda, aunque existen antenas multibanda.
Ancho de Banda en Señales y Sistemas
El ancho de banda también es un concepto crucial en la transmisión y procesamiento de señales. Para cualquier señal, es necesario definir un ancho de banda determinado. En general, el ancho de banda es directamente proporcional a la cantidad de datos transmitidos o recibidos por unidad de tiempo. En sistemas analógicos, el ancho de banda se define como la diferencia entre la componente de señal de alta frecuencia y la componente de frecuencia más baja. Una señal de voz típica tiene un ancho de banda de aproximadamente 3 kHz, mientras que una televisión analógica emite con un ancho de banda de 6 MHz.
Las señales, como los pulsos de radiofrecuencia (RF), tienen una forma de onda que varía con el tiempo. La transformada de Fourier se utiliza para analizar estas señales en el dominio de la frecuencia. El ancho de banda de un pulso se refiere al rango de frecuencias incluidas en él. La forma del pulso es fundamental para alcanzar el objetivo propuesto, existiendo pulsos selectivos y no selectivos. Pulsos como el Gaussiano y el sinc son ampliamente utilizados, cada uno con propiedades de ancho de banda y perfil de frecuencia distintas.
