La fibra óptica, una maravilla de la ingeniería moderna, representa un avance fundamental en la transmisión de información, transformando la forma en que nos comunicamos y accedemos al conocimiento. Compuesta por hilos flexibles y transparentes, generalmente de vidrio o plástico, su capacidad para guiar la luz a través de distancias considerables con una mínima pérdida de señal la ha convertido en la espina dorsal de las redes de telecomunicaciones contemporáneas. Este artículo explora en profundidad cómo se conforma la fibra óptica, sus componentes esenciales, su fascinante historia y las diversas aplicaciones que la hacen indispensable en nuestro mundo cada vez más interconectado.
Los Cimientos de la Transmisión Luminosa: Composición y Principios Fundamentales
En su esencia, la fibra óptica es un filamento delgado, a menudo más fino que un cabello humano, diseñado para transmitir luz. Su estructura se basa en un principio físico fundamental: la reflexión interna total. Típicamente, una fibra óptica consta de dos partes principales: el núcleo y el revestimiento. El núcleo es la parte central, por donde viaja la luz. Está fabricado con vidrio o plástico altamente transparente, diseñado para permitir la propagación de pulsos de luz sin una dispersión significativa. La luz que viaja a través del núcleo es la señal que lleva consigo la información.
Rodeando al núcleo se encuentra el revestimiento (o cladding). Esta capa, también de material transparente, posee un índice de refracción ligeramente inferior al del núcleo. Esta diferencia en los índices de refracción es crucial. Cuando un rayo de luz dentro del núcleo alcanza la interfaz entre el núcleo y el revestimiento en un ángulo adecuado, en lugar de escapar, se refleja de vuelta hacia el interior del núcleo. Este fenómeno de reflexión interna total asegura que la luz quede confinada dentro del núcleo y se propague a lo largo de la fibra, actuando la fibra como una guía de ondas.

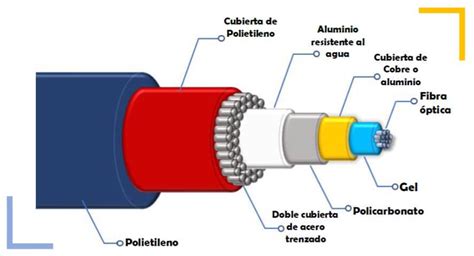

Más allá del núcleo y el revestimiento, la fibra óptica suele estar protegida por capas adicionales. El recubrimiento buffer es una capa protectora que rodea la fibra, ofreciendo un aislamiento adicional y absorbiendo tensiones. Finalmente, la cubierta exterior (o jacket) es la capa más externa, fabricada con materiales resistentes como plástico o caucho, que protege la fibra de daños mecánicos, suciedad, humedad y otros factores ambientales durante su instalación y uso.
Existen dos tipos principales de fibras ópticas, clasificadas según la forma en que la luz se propaga a través de ellas:
Fibras Multimodo (MM): Estas fibras poseen un diámetro de núcleo considerablemente más grande (generalmente de 50 o 62.5 micrómetros). Su mayor tamaño permite que múltiples rayos de luz, o "modos", se propaguen simultáneamente a través del núcleo en diferentes ángulos. Las fibras multimodo son más económicas en cuanto a la electrónica y los conectores necesarios, y se utilizan comúnmente para enlaces de comunicación de corta distancia, como dentro de edificios o campus, y en aplicaciones donde se requiere transmitir alta potencia. Sin embargo, debido a la dispersión modal (diferentes caminos que toman los distintos modos), su capacidad de transmisión a larga distancia y su ancho de banda son inferiores a los de las fibras monomodo.
Fibras Monomodo (SM): En contraste, las fibras monomodo tienen un diámetro de núcleo muy pequeño (aproximadamente 8.3 micrómetros). Este diámetro reducido permite que solo un único modo de luz se propague a lo largo del eje de la fibra. Esta limitación en los modos de propagación elimina la dispersión modal, lo que permite que las señales de luz viajen a velocidades mucho mayores y distancias mucho más largas con una pérdida mínima. Las fibras monomodo son la elección preferida para las telecomunicaciones de larga distancia, como las redes de backbone, los enlaces interurbanos y transoceánicos, y para aplicaciones que requieren un ancho de banda extremadamente alto. Aunque el costo de la fibra monomodo puede ser superior al de la multimodo, su rendimiento superior justifica su uso en estas aplicaciones críticas.

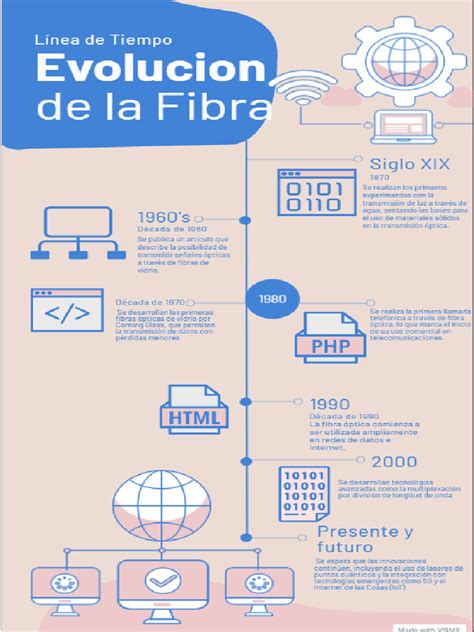

Un Legado de Luz: La Evolución Histórica de la Fibra Óptica
La idea de utilizar la luz para transmitir información no es nueva. Los antiguos griegos ya empleaban espejos para reflejar la luz solar y comunicar mensajes, un precursor rudimentario de la tecnología óptica. Sin embargo, el principio científico que sustenta la fibra óptica moderna, el confinamiento de la luz por refracción, fue demostrado formalmente a principios de la década de 1840 por Jean-Daniel Colladon y Jacques Babinet en París. Colladon describió la "fuente de luz" en un artículo de 1842. Poco después, el físico inglés John Tyndall descubrió que la luz podía viajar dentro de un chorro de agua curvado, gracias a la reflexión interna, y presentó sus hallazgos a la Real Sociedad de Londres en 1870.
Estos estudios iniciales demostraron el potencial del cristal como medio eficaz para la transmisión de luz a larga distancia. Inspirado por estos principios, el ingeniero británico John Logie Baird registró patentes que describían el uso de varillas sólidas de vidrio para transmitir luz en su sistema de televisión electromecánico en color. No obstante, las técnicas y materiales de la época no permitían una transmisión de luz con el rendimiento necesario.
El verdadero interés en la fibra óptica como medio de comunicación comenzó a gestarse en la década de 1950. Uno de los primeros usos prácticos surgió con el desarrollo del endoscopio, que empleaba un haz de fibras ópticas para la transmisión de imágenes. En 1956, la Universidad de Míchigan patentó un endoscopio semiflexible que utilizaba fibras recubiertas con un material de bajo índice de refracción, una mejora significativa sobre los métodos anteriores que empleaban aceites o ceras. En esta misma época, filamentos delgados como el cabello, que transportaban luz a corta distancia, encontraron aplicaciones en la industria y la medicina, permitiendo iluminar áreas de difícil acceso.
Un hito crucial llegó en 1966. En un comunicado a la Asociación Británica para el Avance de la Ciencia, los investigadores Charles K. Kao y George Hockham, de los laboratorios Standard Telephones and Cables en Inglaterra, postularon que se podían fabricar fibras con una transparencia mucho mayor. Propusieron el uso de fibras de vidrio y luz, en lugar de electricidad y conductores metálicos, para la transmisión de mensajes telefónicos. Este estudio teórico demostró que las altas pérdidas de señal observadas en las fibras existentes se debían a impurezas diminutas intrínsecas del cristal. Este trabajo sentó las bases para la reducción de las pérdidas de señal, que hasta entonces eran prohibitivas.
La obtención de fibras con la pureza requerida exigió grandes esfuerzos. Las fibras disponibles hasta entonces presentaban pérdidas del orden de 100 dB/km, un ancho de banda estrecho y una fragilidad mecánica considerable. El estudio de Kao y Hockham inspiró la fabricación de nuevas fibras con atenuaciones de 20 dB/km y un ancho de banda de 1 GHz por kilómetro, abriendo la puerta a la sustitución de los cables coaxiales.
Poco después, los físicos Morton B. Panish e Izuo Hayashi, de los Laboratorios Bell, desarrollaron un láser de semiconductores capaz de operar continuamente a temperatura ambiente. Simultáneamente, John MacChesney y sus colegas de los Laboratorios Bell desarrollaron métodos de preparación de fibras. Estos avances marcaron un punto de inflexión, proporcionando los medios necesarios para llevar las comunicaciones por fibra óptica más allá del laboratorio y hacia la ingeniería práctica.
Un desarrollo posterior que facilitó el uso de la fibra óptica en conexiones interurbanas y redujo costos fue el amplificador óptico, inventado por David N. Payne en la Universidad de Southampton y por Emmanuel Desurvire en los Laboratorios Bell. Para 1980, las fibras más avanzadas eran tan transparentes que una señal podía recorrer 240 kilómetros antes de debilitarse hasta ser indetectable. La fabricación de fibras con esta transparencia requirió la adopción de nuevos métodos, como la obtención de cristal de sílice puro directamente a partir de componentes de vapor para evitar la contaminación inherente a los crisoles de fundición convencionales.
En 1980, AT&T presentó un ambicioso proyecto a la Comisión Federal de Comunicaciones de los Estados Unidos para un sistema de 978 kilómetros que conectaría las principales ciudades entre Boston y Washington D.C. Cuatro años después, este sistema entró en funcionamiento, con un cable de menos de 25 centímetros de diámetro capaz de proporcionar 80,000 canales de voz para conversaciones telefónicas simultáneas.
El primer enlace transoceánico de fibra óptica, el TAT-8, comenzó a operar en 1988. Utilizaba un cristal tan transparente que los amplificadores para regenerar las señales débiles podían espaciarse a más de 64 kilómetros. Tres años después, otro cable transatlántico duplicó la capacidad del primero.
La Fabricación de la Luz: Procesos Industriales de la Fibra Óptica
La producción de fibra óptica es un proceso complejo que requiere alta precisión y materiales de extrema pureza. Diversas técnicas industriales se han desarrollado para fabricar la "preforma", un cilindro sólido de vidrio o cuarzo que luego se estirará para formar la fibra. Dos métodos destacados son el M.C.V.D. (Modified Chemical Vapor Deposition) y el O.V.D. (Outside Vapor Deposition).
Método M.C.V.D. (Modified Chemical Vapor Deposition): Desarrollado originalmente por Corning Glass y modificado por los Laboratorios Bell, este método utiliza un tubo de cuarzo puro como base. Se depositan en su interior capas concéntricas de dióxido de silicio y aditivos de dopado. Luego, el tubo se instala en un torno giratorio y se calienta a temperaturas entre 1400 °C y 1600 °C mediante un quemador de hidrógeno y oxígeno. A medida que el quemador se desplaza a lo largo del tubo giratorio, los aditivos de dopado se introducen para controlar el perfil del índice de refracción del núcleo. La deposición de las capas se repite con sucesivas pasadas del quemador. Finalmente, se realiza la operación de "colapso", calentando el tubo a temperaturas entre 1700 °C y 1800 °C para ablandar el cuarzo y convertir el tubo en la preforma maciza.
Método O.V.D. (Outside Vapor Deposition): Desarrollado por la empresa neerlandesa Philips, este método se caracteriza por la obtención de perfiles lisos sin estructura anular reconocible. Parte de una varilla de sustrato cerámico que es calentada por un quemador, mientras se introducen cloruros vaporosos en la llama para caldear la varilla.
Otras técnicas incluyen el método V.A.D. (Vapor Axial Deposition), muy utilizado en Japón, que se diferencia del M.C.V.D. en que deposita tanto el núcleo como el revestimiento sobre un cilindro de vidrio auxiliar. Este método permite obtener preformas de mayor diámetro y longitud con un menor aporte energético.
Independientemente de la técnica utilizada para crear la preforma, el proceso posterior de estiramiento es común a todos. La preforma se somete a altas temperaturas en un horno para ablandarla. Se aplica tensión a la preforma mientras se extrae, formando el delgado hilo de fibra óptica. Es crucial mantener la atmósfera interior del horno aislada de partículas externas para evitar la contaminación de la superficie reblandecida, lo que podría crear microfisuras y provocar la rotura de la fibra. Durante este proceso, se aplica un material sintético, generalmente un polímero viscoso, para formar una capa protectora uniforme sobre la fibra. Esta capa se endurece posteriormente, constituyendo la protección definitiva de polímero elástico. Las velocidades de estirado pueden ser muy elevadas, alcanzando hasta 20 metros por segundo.
¿Cómo se fabrica la fibra óptica?
Un Mundo de Conexiones: Aplicaciones de la Fibra Óptica
La fibra óptica ha revolucionado innumerables campos, desde las telecomunicaciones hasta la medicina y la industria. Su capacidad para transmitir datos a alta velocidad, con baja atenuación y resistencia a interferencias electromagnéticas, la convierte en la tecnología de elección para una amplia gama de aplicaciones.
Telecomunicaciones y Redes de Datos: La Columna Vertebral de la Comunicación Moderna
El uso más extendido de la fibra óptica se encuentra en las redes de telecomunicaciones. La fibra óptica es el medio de transmisión preferido para la transmisión de datos a través de largas distancias. Permite la transmisión de grandes volúmenes de información digital, haciendo posible la Internet de alta velocidad, las redes de telefonía, la televisión por cable (CATV) y las redes metropolitanas (MAN).
- Internet de Alta Velocidad: La fibra hasta el hogar (FTTH) proporciona velocidades de conexión significativamente mayores que las tecnologías DSL o de cable, permitiendo a los usuarios disfrutar de streaming de video en alta definición, juegos en línea sin lag y descargas rápidas. España, por ejemplo, es líder en la Unión Europea en el despliegue de redes de fibra óptica, extendiendo su cobertura incluso a zonas rurales.

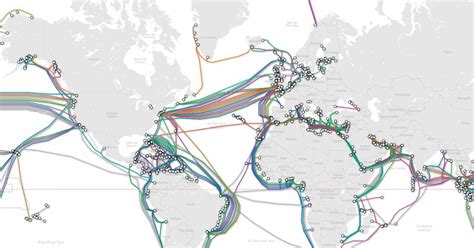

- Redes de Backbone: Las redes troncales de Internet, que conectan ciudades y continentes, están construidas predominantemente con cables de fibra óptica. Estos cables, a menudo submarinos o enterrados, transportan la mayor parte del tráfico global de datos. El cable OPGW (Optical Ground Wire) integra fibras ópticas en el núcleo de los cables de tierra de las líneas de alta tensión eléctrica, proporcionando un canal de comunicación seguro y robusto.
- Centros de Datos y Co-ubicación: Los centros de datos, que albergan la infraestructura crítica para servicios en línea, dependen en gran medida de la fibra óptica para la conectividad interna entre servidores y sistemas de almacenamiento, así como para los enlaces externos de alta velocidad. La co-ubicación, donde varias empresas comparten infraestructura en un mismo centro, también se beneficia de la densidad y velocidad de la fibra óptica.
Medicina: Visualización y Diagnóstico Avanzado
La fibra óptica médica fue una de las primeras aplicaciones prácticas de esta tecnología, hace más de 50 años. Los endoscopios, instrumentos delgados y flexibles que utilizan haces de fibras ópticas, permiten a los médicos visualizar el interior del cuerpo humano a través de pequeñas incisiones. Esto es fundamental para diagnósticos y procedimientos quirúrgicos mínimamente invasivos, como la laparoscopia y la colonoscopia. La capacidad de la fibra óptica para guiar luz a áreas de difícil acceso ha sido revolucionaria en el campo de la medicina.
Industria: Automatización y Monitoreo
En entornos industriales, la fibra óptica se utiliza para la automatización y el control de procesos. Su insensibilidad a las señales parásitas y a las interferencias electromagnéticas la hace ideal para fábricas y túneles, donde las condiciones ambientales pueden ser adversas. Los cables de fibra óptica pueden integrarse en líneas de producción para transmitir datos de sensores, controlar maquinaria y garantizar la comunicación segura entre sistemas.
Sensores de Fibra Óptica: Medición Precisa en Entornos Diversos
Las fibras ópticas también sirven como sensores para medir una variedad de parámetros físicos. En un sensor intrínseco, la fibra en sí misma es el elemento sensor. Estos sensores pueden medir deformación, temperatura, presión, humedad, campos eléctricos o magnéticos, vibraciones y la presencia de ciertos gases.
- Sensores de Presión y Temperatura: Se han desarrollado sensores de fibra óptica para monitorear la presión y la temperatura en pozos petrolíferos y aplicaciones geotérmicas.
- Hidrófonos: Los sistemas hidrofónicos basados en fibra óptica se utilizan para detectar sismos y en aplicaciones de sonar, tanto en la industria petrolera como en aplicaciones militares. Más de 1000 sensores pueden integrarse en un solo sistema.
- Sistemas de Monitoreo Distribuido: Estos sistemas utilizan el propio cable de fibra óptica para detectar variaciones de parámetros como temperatura o deformación a lo largo de toda su extensión. Esto permite monitorear grandes áreas de manera eficiente.
El funcionamiento de estos sensores se basa en la emisión de una señal óptica que viaja por el cable del sensor. Cuando un parámetro físico (como la presión o la temperatura) se aplica al sensor, altera las características de la luz (intensidad, longitud de onda). La luz modificada regresa al interrogador, donde se mide para determinar la magnitud del cambio. Algoritmos especializados convierten estas señales ópticas en datos electrónicos calibrados, que pueden integrarse en sistemas de control o visualización.
Iluminación: Creando Ambientes Luminosos
La fibra óptica también se emplea en iluminación especializada. Se pueden usar conjuntos de fibras junto con lentes para crear instrumentos de visualización largos y delgados, como los mencionados endoscopios. En aplicaciones arquitectónicas o de diseño, la fibra óptica permite dirigir la luz a lugares específicos sin la necesidad de fuentes de luz eléctrica directa, creando efectos visuales únicos y seguros.
Conectividad y Empalme: Uniendo los Hilos de Luz
La eficacia de una red de fibra óptica depende en gran medida de la calidad de sus conexiones. Ser capaces de unir fibras ópticas con baja pérdida es importante en la comunicación por fibra óptica. Este proceso es más complejo que unir cable eléctrico e involucra una adhesión cuidadosa, la alineación precisa de los núcleos de las fibras y el acoplamiento de estos núcleos alineados.
Existen dos técnicas principales para unir fibras:
- Empalme de Fusión: En esta técnica, se utiliza un arco eléctrico para fundir los extremos de las fibras y unirlas permanentemente. Requiere equipo especializado y alta precisión para asegurar la alineación perfecta de los núcleos. Es el método preferido para instalaciones de larga distancia y de alta fiabilidad.
- Empalme Mecánico: En esta técnica, los extremos de las fibras se mantienen en contacto mediante una fuerza mecánica, a menudo utilizando un dispositivo de alineación y un adhesivo. Es un método más rápido y menos costoso que el empalme de fusión, y se utiliza a menudo en aplicaciones de corta distancia o donde la flexibilidad es una prioridad.
Además de los empalmes, los conectores son esenciales para interconectar cables de fibra óptica a otros dispositivos (transceptores, switches) o para permitir la desconexión y reconexión de tramos de cable. Los tipos de conectores más comunes incluyen SC, ST y LC. La elección del conector depende de la aplicación y del tipo de fibra.
Los transceptores de fibra óptica son dispositivos clave que convierten las señales eléctricas en pulsos de luz para su transmisión a través de la fibra, y viceversa, en el extremo receptor. Estos dispositivos son fundamentales para la comunicación bidireccional en redes ópticas.
El Futuro Brillante de la Fibra Óptica
La fibra óptica ha transformado radicalmente el panorama de las comunicaciones, y su evolución continúa. La demanda de mayor ancho de banda y velocidades de transmisión más rápidas sigue impulsando la innovación en materiales, técnicas de fabricación y diseño de redes. La tendencia hacia la conectividad directa a la nube (Direct Cloud Connectivity), que ofrece enlaces directos y seguros a proveedores de servicios en la nube, está redefiniendo la forma en que las empresas operan, y la fibra óptica es la tecnología habilitadora fundamental.
A medida que avanzamos hacia un futuro cada vez más digitalizado, la fibra óptica se consolida como el pilar de la infraestructura de comunicaciones moderna. Su capacidad para transmitir información a la velocidad de la luz, con una fiabilidad excepcional y un ancho de banda prácticamente ilimitado, asegura que seguirá siendo la tecnología predilecta para conectar el mundo, permitiendo la innovación y el progreso en innumerables campos. Las redes de fibra óptica, como las que se están desplegando cada vez más en hogares y empresas, representan un salto cualitativo en la forma en que accedemos y compartimos información, prometiendo un futuro de conectividad más rápida, segura y eficiente.
