La innovación en la fabricación de diodos está intrínsecamente ligada a la evolución de los materiales semiconductores. Durante décadas, el silicio (Si) ha sido el pilar de la industria electrónica, pero la creciente demanda de mayor eficiencia, durabilidad y rendimiento en aplicaciones emergentes ha impulsado la investigación y el desarrollo de materiales semiconductores de banda prohibida ancha (Wide Band Gap, WBG), como el carburo de silicio (SiC) y el nitruro de galio (GaN). Si bien el GaN ha demostrado una fuerte competitividad en aplicaciones de alta frecuencia, como las comunicaciones 5G y las fuentes de alimentación de carga rápida, el SiC, especialmente en forma de diodos, está emergiendo como un componente clave para la electrónica de potencia, ofreciendo mejoras significativas en velocidad de conmutación, eficiencia energética y capacidad para operar en condiciones extremas.
La Superioridad del Carburo de Silicio frente al Silicio
El carburo de silicio es un material semiconductor compuesto por silicio y carbono, en una proporción de 1:1. Su fortaleza de unión es excepcionalmente alta, lo que le confiere una notable estabilidad térmica, química y mecánica. A diferencia del silicio, el SiC existe en diversos politipos (polimorfos), siendo el 4H-SiC el más adecuado para componentes de potencia.

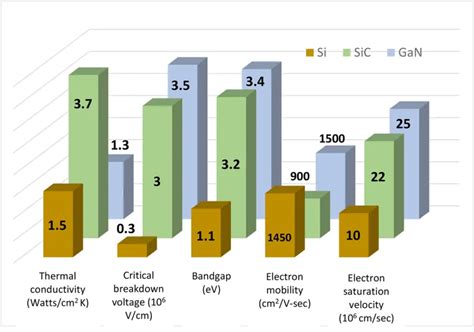

Las propiedades físicas y eléctricas del SiC lo posicionan como un sucesor natural del silicio en aplicaciones de alta exigencia. Su intensidad de campo de ruptura dieléctrica es aproximadamente 10 veces mayor que la del silicio, permitiendo soportar voltajes de 600V a varios miles de voltios. Esta característica superior permite, en comparación con los componentes de silicio, reducir el grosor de la capa de deriva para un mismo voltaje de resistencia. Teóricamente, la resistencia por unidad de área de la capa de deriva de SiC puede ser hasta 300 veces menor que la del silicio para el mismo voltaje de resistencia.
Además, la brecha de banda del SiC es aproximadamente 3 veces mayor que la del silicio, lo que habilita el funcionamiento a temperaturas significativamente más altas. Mientras que el silicio tradicional alcanza su límite en la realización de conducción de alta frecuencia debido a la generación de calor y las pérdidas de conmutación inherentes a los componentes bipolares como los IGBT, el SiC permite que componentes de portadores mayoritarios de alta velocidad, como los diodos Schottky y los MOSFET, alcancen voltajes de resistencia más altos. Esto se traduce en la capacidad de lograr simultáneamente "alto voltaje de resistencia", "baja resistencia" y "alta velocidad", superando las limitaciones del silicio.
Diodos de Carburo de Silicio: Mejorando la Eficiencia y la Velocidad
Los diodos Schottky de carburo de silicio (SiC SBD) son un ejemplo paradigmático de las ventajas del SiC en la electrónica de potencia. Estos diodos ofrecen una mejora sustancial en la velocidad de conmutación y la eficiencia energética de los dispositivos, lo que resulta en una reducción significativa de la pérdida de energía del sistema.
Un ejemplo concreto es el diodo Schottky STPSC40H12C-Y de STMicroelectronics. Este rectificador de ultra alto rendimiento, disponible en un paquete TO-247, utiliza el material de banda ancha SiC para permitir el diseño de una estructura de diodo Schottky con una baja caída de voltaje directo (VF) y una clasificación de 1200V. Una característica destacada de este diodo es la ausencia de recuperación en el apagado, y los patrones de anillo son insignificantes debido a su construcción Schottky. Su comportamiento de apagado capacitivo mínimo es independiente de la temperatura, lo que lo hace ideal para aplicaciones como el Factor de Potencia Correcto (PFC) y aplicaciones secundarias, mejorando el rendimiento en condiciones de conmutación exigentes.
La tecnología SiC MOSFET, desarrollada por compañías como Infineon Technologies, permite a los diseñadores de productos alcanzar niveles sin precedentes en densidad de potencia y rendimiento. Los esquemas de conversión de potencia pueden operar con el triple de frecuencia de conmutación. Los nuevos MOSFET SiC de 1200V de Infineon han sido optimizados para combinar fiabilidad y rendimiento, minimizando las pérdidas en comparación con los IGBT de silicio de menos de 1200V. Están listos para esquemas de rectificación síncrona, gracias a la integración de un diodo de conmutación que rinde con "cero" pérdidas de recuperación inversa. El encapsulado de 4 pines incorpora una conexión adicional (Kelvin) a la fuente, que se utiliza como potencial de referencia para la tensión de puerta.
Microchip Technology ha ampliado su catálogo de módulos de alimentación de SiC, ofreciendo soluciones más pequeñas, ligeras y eficientes. La familia de SiC de Microchip incluye módulos de alimentación basados en diodos de barrera Schottky (SBD) homologados en versiones de 700, 1200 y 1700V. Estos módulos están disponibles en diversas topologías, como doble diodo, puente completo, ramal de fase, doble cátodo común y puente trifásico, con múltiples opciones de corriente y encapsulado. Leon Gross, vicepresidente de la unidad de negocio del Grupo de Productos Discretos de Microchip, destaca que "la adopción y expansión de la tecnología SiC está impulsando la innovación en los sistemas actuales y Microchip está a la vanguardia en colaboración con clientes de todos los segmentos y zonas geográficas". La familia de módulos SBD de SiC de 700, 1200 y 1700V utiliza la generación más nueva de SiC de Microchip, maximizando la fiabilidad y robustez del sistema, además de permitir una vida operativa estable y duradera de la aplicación.
Aplicaciones Emergentes y el Rol de los Diodos de SiC
La demanda de sistemas basados en carburo de silicio (SiC) está creciendo rápidamente, impulsada por la necesidad de maximizar la eficiencia y reducir el tamaño y el peso de los dispositivos. Esto permite a los ingenieros crear soluciones innovadoras de alimentación.
Vehículos Eléctricos (VE): Con el rápido crecimiento del mercado mundial de vehículos eléctricos, la aplicación de diodos en los sistemas de gestión de energía de los VE se está generalizando. Los VE tienen una fuerte demanda de dispositivos de energía eficientes y de baja pérdida. Los diodos de carburo de silicio y nitruro de galio han demostrado un rendimiento excelente en aplicaciones como la conversión de potencia de alto voltaje y la recuperación de energía. El inversor de tracción, un elemento clave que influye en la eficiencia general del vehículo y, por lo tanto, en su autonomía, se beneficia enormemente de las soluciones SiC. La mejora de la eficiencia que ofrecen las soluciones de SiC en comparación con los IGBT es bien conocida, especialmente considerando que un coche funciona la mayor parte del tiempo con poca carga. Además, el cargador a bordo del vehículo debe ser lo más pequeño posible, lo cual solo es factible con dispositivos WBG que alcancen una alta frecuencia de conmutación.
Lo que no sabías sobre los Coches Eléctricos: Potencias de Carga Explicadas ⚡🚗
Energías Renovables: En aplicaciones de energías renovables como los sistemas solares fotovoltaicos, la tensión del bus de CC procedente de los paneles fotovoltaicos se ha incrementado de 600 V a 1500 V con el fin de mejorar la eficiencia. Para cubrir esta necesidad de incrementar las tensiones de ruptura, onsemi ha desarrollado su gama de dispositivos MOSFET EliteSiC planos M1 de 1700 V. Estos MOSFET pueden funcionar con temperaturas de unión (Tj) de hasta 175°C, permitiendo disipadores de calor mucho más pequeños o incluso su eliminación. El NTH4L028N170M1 incorpora una conexión de fuente Kelvin en la cuarta patilla (encapsulado TO-247-4L) que mejora la disipación de potencia y el ruido de la puerta al conmutar. onsemi también ha desarrollado una gama de diodos Schottky de SiC de 1700 V.
Comunicaciones 5G y Aplicaciones de IoT: La promoción de la tecnología de comunicación 5G y la popularización de los dispositivos IoT han impulsado la demanda de componentes electrónicos de alta frecuencia y velocidad. Especialmente en los campos de la radiofrecuencia y las microondas, los diodos, como uno de los componentes clave, desempeñan un papel importante en el procesamiento, rectificación, modulación y demodulación de señales.
Sectores Industriales: En el sector industrial, se están desarrollando avances en los MOSFET y en los módulos de potencia con el fin de mejorar la eficiencia energética y el coste del sistema en una gran variedad de sistemas industriales. Los diseñadores se enfrentan a la exigencia de que los inversores solares suministren más potencia sin incrementar su tamaño, o que reduzcan los costes de refrigeración asociados al almacenamiento de energía.
Avances en la Fabricación y Empaquetado de Diodos
La precisión de los procesos de fabricación y el desarrollo de la tecnología de fabricación a nivel de oblea han mejorado aún más el tamaño y el rendimiento de los diodos. Mediante técnicas de procesamiento de obleas más avanzadas, los fabricantes pueden producir más diodos y más pequeños en la misma oblea, mejorando la eficiencia de la producción y reduciendo costos. Además, la tecnología de empaquetado 3D también se ha utilizado ampliamente.
La automatización y la fabricación inteligente, impulsadas por la Industria 4.0, se han aplicado ampliamente a las líneas de producción de diodos. Los equipos automatizados permiten un monitoreo completo del proceso y la adquisición de datos, optimizando los parámetros de producción en tiempo real. Los sistemas de fabricación inteligentes utilizan big data y algoritmos de aprendizaje automático para analizar datos masivos, predecir fallas en equipos y optimizar planes de producción, haciendo la producción de diodos más eficiente, estable y reduciendo costos operativos.
La tendencia a la miniaturización de los dispositivos electrónicos exige una actualización constante de la tecnología de empaquetado de diodos. Los formatos de empaque tradicionales ya no satisfacen las necesidades de espacio interno cada vez más reducidas, convirtiendo la tecnología de empaques ultrapequeños en una clave para el desarrollo futuro. Simultáneamente, los dispositivos de alta potencia imponen requisitos más altos al rendimiento de disipación de calor de los diodos, lo que lleva a la adopción de nuevos materiales y tecnologías de disipación de calor, como sustratos de cobre y empaques cerámicos.
En respuesta a políticas medioambientales más estrictas, los fabricantes de componentes electrónicos están eliminando gradualmente materiales nocivos y optando por materiales de embalaje respetuosos con el medio ambiente. El plomo, utilizado en empaques tradicionales, ha sido reemplazado por soldadura sin plomo, y los nuevos materiales plásticos para empaques son más ecológicos y reciclables.
Diodos de SiC en Entornos Extremos y el Espacio
El rango de temperatura de funcionamiento inusualmente amplio de los diodos de carburo de silicio los hace idóneos para aplicaciones espaciales y ambientes hostiles. Diodos de potencia de carburo de silicio calificados para el espacio han sido desarrollados por el grupo de potencia del CNM-CSIC en Barcelona, en estrecha colaboración con ALTER TECHNOLOGY y producidos por D + T Microelectrónica. Estos dispositivos fueron diseñados específicamente para la protección de matrices de células solares en paneles solares a bordo de satélites y módulos de exploración espacial. Los primeros lotes de dispositivos se utilizan actualmente en misiones científicas de la Agencia Espacial Europea como BepiColombo y Solar Orbiter. Este dispositivo es el primer componente español incluido en la Preferred Part List (EPPL) de la Agencia Espacial Europea.
El SiC presenta características eléctricas y físicas superiores al silicio, lo que lo hace especialmente adecuado para aplicaciones electrónicas de alta potencia, alta temperatura y alta frecuencia. Además del uso de carburo de silicio, el equipo de investigación dirigido por el Prof. Philippe Godignon desarrolló una tecnología de procesado y encapsulado específica y robusta. La estructura del dispositivo interno difiere de los diodos de SiC comerciales estándar, y las interconexiones y el encapsulado se han optimizado específicamente para la matriz de semiconductor para aprovechar al máximo las prestaciones intrínsecas de SiC. Alter Technology ha estado a cargo de las campañas de pruebas eléctricas, medioambientales y de fiabilidad, ayudando a optimizar el diseño final y el proceso de fabricación del dispositivo. Este desarrollo puede servir como línea de base para la futura definición de nuevos estándares de prueba de dispositivos de alta temperatura.
Tendencias Futuras y Desafíos
La dirección futura del desarrollo de la tecnología de fabricación de diodos no solo depende de los avances en materiales y procesos semiconductores, sino que también requiere la integración de más tecnologías interdisciplinarias. Con el rápido desarrollo de tecnologías como 5G, inteligencia artificial e Internet de las cosas, los diodos deberán desempeñar un papel en escenarios de aplicaciones más complejos.
Ante las presiones ambientales globales, los fabricantes de diodos necesitan mejorar aún más la sostenibilidad de sus procesos de fabricación. Esto incluye el uso de materiales respetuosos con el medio ambiente, así como esfuerzos para optimizar el consumo de energía de producción y reducir las emisiones de residuos.
La constante evolución de la tecnología SiC y los avances en sectores de aplicación clave implican que el SiC también debe evolucionar para cubrir estas necesidades crecientes. Un ejemplo de ello es la necesidad de mayores tensiones de ruptura, que onsemi ha logrado con sus nuevos MOSFET y diodos SiC de 1700V. Con el rápido desarrollo de la tecnología de semiconductores de banda ancha, cada vez más sistemas electrónicos de potencia se están adaptando a temperaturas, voltajes y frecuencias más altas, así como a condiciones de ciclo de corriente más exigentes. En este proceso, la realización de pruebas de durabilidad y la evaluación del rendimiento de los diodos y MOSFET de carburo de silicio (SiC) en entornos extremos se ha convertido en una preocupación clave para los diseñadores.
La escasez de componentes está afectando a las cadenas de suministro en algunos sectores, de ahí que sea muy importante tener en cuenta el suministro al seleccionar nuevos dispositivos y tecnologías. Asegurar un suministro fiable a los clientes y ofrecer soporte a su rápido crecimiento es un objetivo clave para la industria. Para satisfacer el crecimiento previsto del SiC durante los próximos años, se prevé quintuplicar la capacidad de operaciones con sustratos, así como efectuar inversiones sustanciales para expandir la capacidad de fabricación de dispositivos y módulos.
En resumen, los diodos de carburo de silicio representan un avance tecnológico fundamental que está redefiniendo los límites de la electrónica de potencia. Su capacidad para operar de manera eficiente y fiable en condiciones extremas, su alta velocidad de conmutación y su durabilidad los posicionan como componentes esenciales para la próxima generación de dispositivos electrónicos, desde vehículos eléctricos y sistemas de energías renovables hasta comunicaciones avanzadas y aplicaciones industriales. La continua investigación y desarrollo en materiales, procesos de fabricación y empaquetado asegurarán que el SiC siga liderando la innovación en este campo.
