La expansión de las redes de fibra óptica ha revolucionado la forma en que accedemos a la información, permitiendo velocidades de conexión sin precedentes. En el corazón de esta infraestructura se encuentran componentes esenciales como las cajas de distribución de fibra óptica, elementos cruciales para la correcta gestión y conexión de los cables. Este artículo desglosa la función, clasificación y aplicaciones de estas cajas, centrándose en su rol dentro de la conexión de edificios y la distribución de la señal hasta el usuario final.
Desglosando la Conexión: De la Red del Operador al Hogar

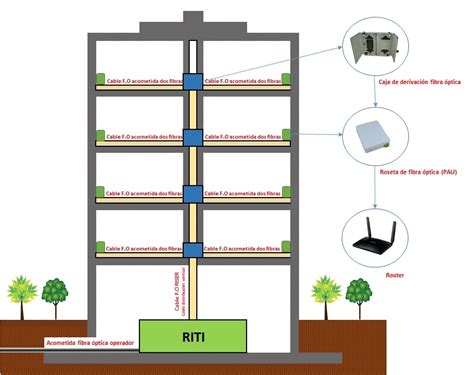

La implementación de redes de fibra óptica en el interior de los edificios se puede entender a través de un proceso de tres fases interconectadas, donde las cajas de distribución juegan un papel protagónico.
La Fase 1 se centra en la conexión inicial entre las nuevas redes de fibra óptica desplegadas en el interior de un edificio y la red de alimentación o distribución del operador. Para esta etapa, los elementos predominantes son las cajas multioperador (MOBI), disponibles en configuraciones para 32 o 48 fibras ópticas. Estas cajas actúan como puntos de concentración y distribución inicial de la señal que ingresa al edificio.
A continuación, la Fase 2 establece la conexión entre estas cajas multioperador y las cajas de derivación en planta, también conocidas como CDP (Caja de Distribución de Planta). Este enlace es fundamental para llevar la señal desde el punto de entrada del edificio hasta los diferentes niveles o plantas donde se ubicarán los usuarios finales.
Finalmente, la Fase 3 se encarga de la conexión entre las cajas de derivación en planta (CDP) y los cables de acometida monofibra de cada cliente. Para lograr esto, se utilizan las rosetas de fibra óptica. Estas rosetas se instalan como el punto de terminación en la vivienda u oficina, desde donde emanará el cable de fibra óptica que conectará directamente con el router. Las rosetas permiten realizar las segregaciones necesarias en planta de parte de las fibras del cable vertical multifibra (RISER), dedicando así una fibra individual a cada vivienda o unidad de la planta en la que se encuentra instalada.
La Caja de Derivación de Planta (CDP): Un Vistazo a su Estructura y Funcionalidad
La base de la caja de derivación de planta es el componente que se fija directamente a la pared. Su diseño suele incluir dos entradas en la parte inferior y dos salidas en la parte superior, facilitando el paso del cable RISER de distribución vertical, ya sea en configuración de paso continuo o a tapón.
Dentro de la CDP, las bandejas son elementos cruciales. Estas bandejas son los espacios donde se alojan las fusiones de las fibras ópticas. Están diseñadas para albergar y proteger las fusiones, disponiendo de una zona de almacenamiento de fibras para gestionar el exceso de longitud y un canal guía que asegura la mínima curvatura de la fibra, un factor crítico para mantener la integridad de la señal. Además, permiten el paso de fibras entre bandejas, ofreciendo la posibilidad de bloquear y girar el conjunto o las bandejas de forma individual, lo que facilita la gestión y el mantenimiento.
La Caja de Distribución de Fibra Óptica: Un Componente Esencial en la Comunicación Óptica
La caja de distribución de fibra óptica es un producto regular y fundamental en el campo de la comunicación óptica. Para quienes se inician en esta industria, su función puede resultar confusa. En esencia, una caja de distribución de fibra óptica conecta un lado al cable óptico principal y el otro lado a un puente de fibra óptica correspondiente, desempeñando el papel de distribuir el cable de fibra.
Estas cajas se utilizan principalmente en salas de equipos o salas de cableado para completar la terminación de líneas troncales o cables ópticos troncales de grupos de construcción. Su función es conectar el equipo de conmutación de red de la red de área local, actuando como un punto centralizado para la gestión y distribución de las conexiones de fibra.
Fundamentos de una red GPON, en tecnologia FTTH
Clasificación de las Cajas de Distribución de Fibra Óptica
La diversidad de necesidades en las redes de fibra óptica ha llevado al desarrollo de diferentes tipos de cajas de distribución, cada una diseñada para aplicaciones específicas:
Caja de Distribución de Fibra Óptica Fija
La caja de distribución de fibra óptica fija se instala típicamente en un gabinete o rack estándar. Su propósito es la conexión, fijación y protección de las fibras ópticas. El diseño de estas cajas prioriza la conveniencia de la instalación y la simplicidad del mantenimiento, al tiempo que garantiza una protección robusta para la fibra óptica. Su estructura y el enrutamiento especialmente diseñados aseguran que tanto el cable óptico como la coleta estén bien fijados y protegidos, manteniendo así el excelente rendimiento del sistema de fibra óptica a lo largo de su vida útil. Estas cajas admiten cableado de fibra óptica de alta densidad y adoptan un diseño de panel modular. La selección del panel correspondiente se realiza en función de los diferentes adaptadores, lo que confiere una gran flexibilidad a la configuración.
Caja de Distribución de Fibra Óptica Tipo Cajón

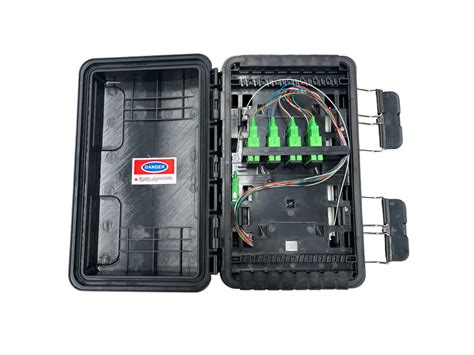

La caja de distribución de fibra óptica de tipo cajón ofrece una gran practicidad operativa. Los lados izquierdo y derecho de la caja pueden utilizarse para la entrada del cable, lo que simplifica las operaciones de instalación y mantenimiento. Este tipo de caja contiene una placa de empalme de fusión integrada. La placa de empalme de fusión integrada presenta una operación frontal completa de doble capa, proporcionando espacio de almacenamiento adicional para las fibras ópticas y las coletas. Protege eficazmente las fibras ópticas, las coletas y los puntos de empalme, garantizando el cumplimiento del radio de flexión mínimo. La estructura tipo cajón está diseñada para ahorrar espacio y facilitar su manejo. La hebilla de la puerta de la caja, de estructura especial, permite abrirla y cerrarla con facilidad. Se adopta una estructura de riel de deslizamiento con limitador y dispositivo de posicionamiento, lo que permite extraer y fijar la bandeja del módulo de forma sencilla.
Caja de Distribución de Fibra Óptica MPO de Alta Densidad
A medida que los centros de datos evolucionan hacia velocidades y densidades cada vez mayores, la gestión de los sistemas de cableado de fibra óptica se vuelve más compleja. Los métodos de cableado tradicionales con cables de parche de fibra ya no satisfacen los requisitos de los sistemas de alta densidad. Los centros de datos requieren urgentemente soluciones de cableado de alta densidad que sean fáciles de administrar y mantener. La caja de distribución de fibra óptica, con su estructura compacta, puede proporcionar docenas o incluso cientos de interfaces, satisfaciendo así esta demanda. La caja de distribución de fibra óptica MPO de alta densidad se instala en un gabinete estándar de 19 pulgadas, ofreciendo una función de conexión cruzada para todo el equipo del centro de datos. Su diseño modular permite visualizar instantáneamente el estado de la conexión, al tiempo que proporciona una protección integral.
Caja de Distribución de Fibra Óptica MPO/MTP de Alta Densidad
La caja de distribución de fibra óptica MPO/MTP de alta densidad integra la función de Monitoreo Pasivo en el sistema de conversión de cable óptico. El Punto de Acceso de Comunicación Óptica Pasiva es un punto instalado en la red que permite el monitoreo en tiempo real de los puertos. Esto proporciona una comprensión más completa de los patrones de flujo de datos y facilita la planificación de la integración técnica. La caja de distribución de fibra óptica MPO/MTP de alta densidad no requiere una fuente de alimentación y es adecuada para cajas de distribución LGX de tipo 10G, 40G o 100G. Admite transmisión simple/multimodo con una relación de división de 50/50 o 70/30.
