El OPGW, acrónimo de Optical Ground Wire, representa una revolución silenciosa pero fundamental en la infraestructura de transmisión eléctrica. Este cable multifuncional, estratégicamente posicionado en la cima de las torres de alta tensión, ha trascendido su rol tradicional para convertirse en un pilar de la conectividad moderna. Su diseño innovador integra la protección eléctrica con la capacidad de transmitir datos a velocidades vertiginosas, habilitando así un ecosistema energético más seguro, eficiente y tecnológicamente avanzado. La combinación de estas dos funciones esenciales en un único componente no solo optimiza el espacio y reduce los costos de instalación y mantenimiento, sino que también fortalece la resiliencia de las redes eléctricas frente a los desafíos del siglo XXI.
La Doble Naturaleza del OPGW: Protección y Transmisión

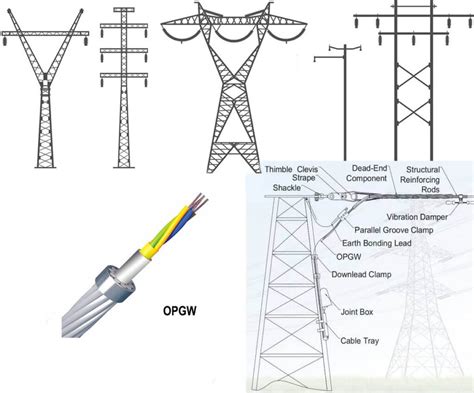

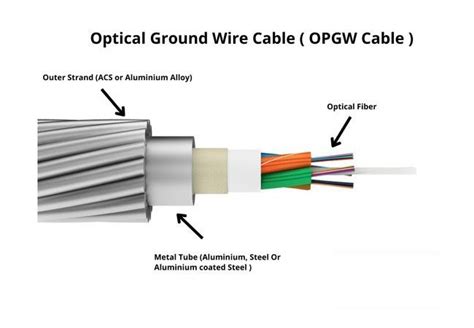

En su esencia, el cable OPGW cumple una función vital de puesta a tierra. Su estructura externa, compuesta por hilos de acero y aluminio, está diseñada para conducir de manera segura las descargas eléctricas atmosféricas, como los rayos, hacia tierra. Esto protege tanto a las estructuras de las torres como a los conductores de alta tensión de los daños potenciales que estas descargas pueden causar. Sin embargo, la verdadera innovación del OPGW reside en su núcleo. En su interior, alberga una o más fibras ópticas encapsuladas en una estructura tubular. Esta disposición permite que las fibras ópticas, un medio de transmisión de luz, operen de manera independiente y protegida de las fuerzas eléctricas y ambientales inherentes a su entorno.
La fibra óptica, por su naturaleza, es un aislante eléctrico. Esto significa que es inmune a la influencia directa de la línea de transmisión, a la inducción del rayo, al ruido eléctrico externo y a la diafonía (interferencia entre señales). Esta inmunidad es crucial para garantizar la integridad y la fiabilidad de las señales de datos que viajan a través de ella. Típicamente, los cables OPGW emplean fibras ópticas monomodo, reconocidas por sus bajas pérdidas de transmisión. Esta característica es fundamental para permitir la transmisión de datos a grandes distancias sin una degradación significativa de la señal, manteniendo al mismo tiempo altas velocidades de transferencia.
Evolución Tecnológica y Orígenes del OPGW
El concepto de integrar comunicación en cables de tierra para líneas de transmisión no es completamente nuevo, pero la formalización y patentamiento del cable OPGW tal como lo conocemos hoy se atribuye a BICC en el año 1977. Esta patente marcó un hito, sentando las bases para la adopción masiva de esta tecnología. La década de los 80 fue testigo del inicio de la instalación a gran escala de cables OPGW, respondiendo a la creciente necesidad de redes de comunicación más robustas y eficientes. Para el año 2000, la inversión global en esta tecnología ya era considerable, con aproximadamente 60,000 kilómetros de cable OPGW instalados a nivel mundial, una cifra que refleja la rápida aceptación y la confianza depositada en sus capacidades.
Ventajas Competitivas del OPGW en la Infraestructura Moderna
La adopción del OPGW ofrece una serie de ventajas significativas que lo convierten en una opción preferente para las empresas de servicios eléctricos y de telecomunicaciones. Una de las más destacadas es la reducción de costos y espacio. Al combinar las funciones de puesta a tierra y comunicación en un solo cable, se elimina la necesidad de instalar un cable de tierra separado y un cable de comunicaciones independiente. Esto se traduce en menores costos de materiales, mano de obra y, fundamentalmente, en un menor uso de espacio en las torres de alta tensión, que a menudo están limitadas en su capacidad de carga y configuración.
Además de la eficiencia espacial y económica, el OPGW proporciona una alta capacidad de transmisión de datos. Las fibras ópticas monomodo permiten anchos de banda muy elevados, capaces de soportar una gran cantidad de información simultáneamente. Esto es esencial para las aplicaciones modernas que requieren monitoreo en tiempo real, control remoto de subestaciones, transmisión de imágenes de alta definición y la operación de redes inteligentes (smart grids).
La robustez y durabilidad del OPGW son otras de sus características clave. Diseñado para soportar las condiciones ambientales más extremas, incluyendo fluctuaciones de temperatura, vientos fuertes, hielo y exposición a la radiación ultravioleta, el cable OPGW está construido para una larga vida útil. Su estructura protege las fibras ópticas de los daños mecánicos y ambientales, asegurando una operación fiable incluso en los entornos más desafiantes.
El OPGW también actúa como una pantalla eficaz contra interferencias electromagnéticas. Al estar ubicado en la parte superior de las torres, rodea los conductores de alta tensión, minimizando la captación de ruido eléctrico externo que podría degradar la calidad de las señales. Esto mejora significativamente la calidad y la fiabilidad de la transmisión de datos, un factor crítico para aplicaciones de control y protección de la red eléctrica.
El mantenimiento simplificado es otro beneficio importante. Al ser un componente integrado, las inspecciones y el mantenimiento se centran en un único elemento, reduciendo el tiempo y los recursos necesarios en comparación con la gestión de múltiples cables. La facilidad de instalación y empalme de las fibras ópticas, utilizando técnicas estándar de la industria, también contribuye a la eficiencia operativa general.
Consejos para la Certificación de OPGW fibra óptica
Aplicaciones y el Futuro del OPGW
La demanda de cables OPGW está en constante crecimiento, impulsada por varios factores. El crecimiento de las redes de telecomunicaciones ha generado una necesidad insaciable de mayor ancho de banda y conectividad. Las empresas de telecomunicaciones buscan constantemente expandir su alcance y mejorar la calidad de sus servicios, y las infraestructuras de transmisión eléctrica ofrecen una ruta conveniente y preexistente para tender cables de fibra óptica a largas distancias.
Por otro lado, la necesidad de modernizar las infraestructuras eléctricas es un motor clave para la adopción del OPGW. Las redes eléctricas tradicionales están siendo transformadas en redes inteligentes que requieren capacidades avanzadas de comunicación para la gestión de la demanda, la integración de energías renovables, la detección de fallos y la optimización del flujo de energía. El OPGW proporciona la infraestructura de comunicación necesaria para habilitar estas funcionalidades, permitiendo a las empresas de servicios públicos operar sus redes de manera más eficiente, segura y sostenible.
El OPGW no solo sirve para la transmisión de datos generales, sino que también es fundamental para sistemas de protección y control de relés. Permite la comunicación de alta velocidad entre subestaciones, facilitando la rápida detección y aislamiento de fallos, lo que minimiza las interrupciones del servicio y previene daños mayores en la red. Las aplicaciones de monitoreo de la red, como la medición de la temperatura de los conductores, la detección de vibraciones y la monitorización de la carga, también se benefician enormemente de la capacidad de transmisión de datos del OPGW.
Además, la expansión de las energías renovables, como la solar y la eólica, a menudo ubicadas en zonas remotas, requiere una infraestructura de comunicación robusta para su integración y gestión. El OPGW se posiciona como una solución ideal para conectar estas instalaciones a la red principal.
La investigación y el desarrollo continúan mejorando las capacidades del OPGW. Las nuevas generaciones de cables están diseñadas para albergar un mayor número de fibras, ofrecer una mayor resistencia mecánica y optimizar la protección de las fibras ópticas contra diversos factores ambientales. La miniaturización de los componentes y la mejora de las técnicas de instalación también están contribuyendo a su continua evolución.
En resumen, el cable OPGW es mucho más que un simple cable de tierra; es un componente estratégico que unifica la infraestructura de energía eléctrica y las redes de comunicación. Su capacidad para ofrecer protección eléctrica robusta junto con una transmisión de datos de alta velocidad y fiabilidad lo convierte en una tecnología indispensable para el funcionamiento seguro y eficiente de las redes eléctricas modernas y para el avance hacia un futuro energético más conectado e inteligente. La continua demanda y el desarrollo de esta tecnología subrayan su importancia perdurable en la configuración del panorama energético y de telecomunicaciones a nivel global.
