Guía Definitiva para Construir tu Propio Router CNC: Sistemas Necesarios y Componentes Clave

Embarcarse en la construcción de tu propio router CNC es una aventura emocionante que abre un mundo de posibilidades para aficionados al bricolaje y profesionales por igual. Esta guía detallada te llevará a través de los sistemas y componentes esenciales necesarios para crear una máquina CNC funcional y precisa, desde los fundamentos de su funcionamiento hasta los intrincados detalles de su ensamblaje. Ya sea que busques fabricar piezas personalizadas, crear arte intrincado o simplemente explorar el fascinante mundo de la fabricación digital, construir tu propia máquina CNC es un proyecto gratificante que te permitirá un control sin precedentes sobre tus creaciones.

¿Qué es una Máquina CNC y Por Qué Construir una?

Una máquina CNC (Control Numérico Computarizado) es una herramienta automatizada que utiliza un programa informático para controlar el movimiento de motores que impulsan tres ejes principales: X, Y y Z. Estos ejes permiten que una herramienta, montada en un husillo, se desplace con precisión a lo largo de trayectorias definidas por software CAD/CAM, ejecutando comandos de código G para realizar tareas de corte, fresado, grabado y mucho más.

La idea de construir una máquina CNC puede parecer desalentadora, a menudo asociada con altos costos y operaciones de programación complejas. Sin embargo, la realidad es que, al comenzar con proyectos sencillos y máquinas de bajo costo, es posible pasar de ser un principiante a un experto en la tecnología CNC moderna. La dificultad principal en la fabricación casera radica a menudo en el costo de los kits y el mecanizado de precisión, mientras que la configuración y el uso del software son relativamente accesibles. Esta guía se enfoca en simplificar el proceso, permitiéndote construir tu propia máquina CNC controlada por software como Mach3, utilizando materiales disponibles localmente.

La construcción de una máquina CNC DIY ofrece numerosas ventajas:

• Personalización: Puedes diseñar y construir una máquina que se adapte perfectamente a tus necesidades específicas, eligiendo los componentes y las funcionalidades que realmente requieres, evitando así pagar por características innecesarias.
• Ahorro Económico: Construir tu propia máquina CNC puede resultar significativamente más económico que comprar una unidad comercial, que a menudo puede costar varios cientos o miles de dólares.
• Satisfacción y Logro: La experiencia de diseñar y construir tu propia máquina, y luego utilizarla para crear piezas únicas, proporciona una profunda sensación de logro y dominio técnico.
• Flexibilidad de Diseño: Tienes la libertad de adaptar el tamaño, la potencia y las capacidades de tu máquina para procesar materiales específicos o realizar artesanías particulares, como esculturas en relieve, moldes, carteles publicitarios, juguetes, muebles o instrumentos musicales.

Sin embargo, es importante considerar las desventajas:

• Tiempo y Esfuerzo: Construir una máquina CNC requiere una inversión considerable de tiempo y esfuerzo en investigación, selección de componentes, ensamblaje y calibración.
• Habilidades Técnicas: Se requieren ciertas habilidades técnicas, especialmente en mecánica y electrónica, aunque con la información adecuada y un enfoque paso a paso, muchas de estas barreras pueden superarse.
• Selección de Componentes: Elegir los kits de router CNC adecuados, tanto mecánicos como eléctricos, puede ser un proceso que consume tiempo y energía, requiriendo investigación y comparación de diferentes marcas y configuraciones.

Planificación y Diseño: Los Primeros Pasos Cruciales

Antes de comenzar a cortar y ensamblar, una planificación meticulosa es fundamental. La dificultad de este proyecto se clasifica como moderada, y la duración estimada de la construcción es de aproximadamente 16 días.

1. Definir el Propósito y las Especificaciones

La primera pregunta que debes hacerte es: ¿Qué tipo de máquina CNC de madera deseas construir y qué tareas realizará? El propósito de tu máquina influirá directamente en la elección de las especificaciones, los materiales y los componentes.

• Materiales a Cortar: ¿Cortarás principalmente madera, acrílico, MDF, PVC, aluminio o cobre? La capacidad de corte de metales, por ejemplo, requiere una estructura más robusta y un husillo más potente.
• Tamaño del Área de Trabajo: Determina el tamaño máximo de las piezas que deseas mecanizar. Esto definirá las dimensiones generales de tu máquina.
• Precisión Requerida: Para tareas como la fabricación de PCB o sellos, se necesita una alta precisión (idealmente 0.1 mm o mejor). Para proyectos de carpintería general, las tolerancias pueden ser más flexibles.

2. Establecer un Presupuesto

El costo de un router CNC DIY puede variar considerablemente. Una máquina de grabado pequeña puede costar tan solo $200, mientras que una máquina de corte de madera y aluminio más grande podría superar los $600 o incluso más. Define un presupuesto realista que cubra no solo las piezas principales, sino también herramientas, software y posibles imprevistos.

3. Evaluar tus Habilidades y Herramientas Disponibles

Sé honesto contigo mismo acerca de tus habilidades técnicas y las herramientas que tienes a tu disposición. Las herramientas de bricolaje comunes para este proyecto incluyen:

• Tornillos de banco
• Taladros eléctricos
• Sierras de mano
• Punzones de muestra
• Machos de roscar
• Escariadores
• Calibradores
• Dobladoras
• Soldador (opcional, pero muy útil)

Si tus herramientas son limitadas, considera comenzar con un diseño más simple o planifica cómo adquirir o fabricar las herramientas necesarias.

4. Selección del Diseño: Pórtico Móvil vs. Pórtico Fijo

La arquitectura de la máquina es un aspecto crítico. Las dos configuraciones principales son:

• Pórtico Fijo: La mesa de trabajo se mueve a lo largo del eje Y, mientras que el husillo se mueve en X y Z. Este diseño suele ofrecer mayor rigidez y es común en máquinas más grandes. La estructura del pórtico fijo, como la descrita en la guía, se divide en una mesa base, un marco de pórtico, un carro del eje X, una mesa de trabajo del eje Y y un carro del eje Z. El motor paso a paso de accionamiento de la mesa de trabajo del eje Y está fijado en la placa inferior, junto con el tornillo y las barras lisas que actúan como guía.
• Pórtico Móvil: El pórtico (que soporta el husillo) se mueve a lo largo del eje X, mientras que la mesa de trabajo se mueve en Y y Z. Este diseño es muy versátil, representa la mayoría de los routers CNC para aficionados, y el tamaño del área de corte está limitado principalmente por el diseño. Sin embargo, requiere un diseño de pórtico ligero pero rígido para minimizar la flexión bajo carga.

Para este proyecto, se adopta una estructura de pórtico fijo, que proporciona buena estabilidad y un gran formato de procesamiento en un diseño de escritorio compacto y liviano, facilitando su transporte.

5. Dibujo de Diseño y Selección de Materiales

Una vez definidos estos aspectos, dibuja un plano detallado de tu router CNC utilizando software CAD. Esto te permitirá visualizar el diseño, identificar posibles problemas y planificar la secuencia de ensamblaje. Los materiales para el marco pueden variar desde madera contrachapada o MDF hasta perfiles de aluminio o acero, cada uno ofreciendo diferentes niveles de rigidez, durabilidad y costo. El uso de aluminio para el armazón proporciona robustez y larga duración.

Componentes Esenciales para tu Router CNC

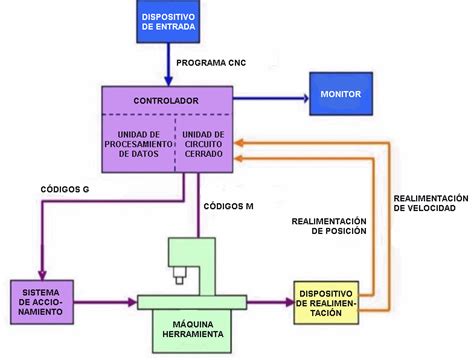

Una máquina CNC está compuesta por varios sistemas interconectados que trabajan en conjunto para lograr un mecanizado preciso.

1. Estructura Mecánica y Movimiento Lineal

La rigidez de la estructura es fundamental para la precisión del corte y el acabado superficial. El marco une todas las demás partes y debe ser robusto.

• Base y Marco: La mesa base y el marco del pórtico pueden fabricarse con placas de acero laminado en frío de 1.52 mm, dobladas para asegurar precisión y ángulos rectos. Si no se dispone de una dobladora, se puede realizar manualmente con cuidado.

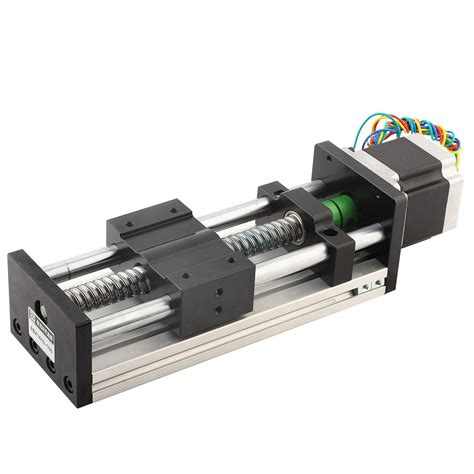

• Sistema de Guías Lineales: Son esenciales para el movimiento suave y preciso de los ejes. Existen dos tipos principales:
  • Riel Redondo: De alta capacidad de carga, bajo costo y fácil instalación. Utiliza barras lisas (generalmente de 8 mm o 10 mm de diámetro) como guías. Para este proyecto, se utilizan barras lisas de 8 mm o 10 mm de diámetro, extraídas de impresoras matriciales o rodillos de goma de cartuchos de impresora láser antiguos. La clave es que las dos barras en cada dirección sean de la misma longitud y estén perfectamente paralelas.
  • Riel Cuadrado (o Guías Lineales de Cajón): Ofrecen alta precisión de posicionamiento y bajo coeficiente de fricción.
• Husillo de Avance (Lead Screw): Convierte el movimiento rotatorio de los motores en movimiento lineal. Para este proyecto, se utiliza un husillo de avance de 6 mm de diámetro con un paso de 1 mm. Se pueden cortar a la longitud necesaria de varillas más largas disponibles en ferreterías. La tuerca del husillo se suelda en el carro correspondiente para minimizar el juego.
• Tuercas y Manguitos Deslizantes: Las tuercas correspondientes a los husillos de avance se sueldan en los carros de los ejes X, Y y Z. Los manguitos deslizantes, a menudo de latón, actúan como rodamientos para las barras lisas. Deben ajustarse con precisión al diámetro de la barra deslizante, a menudo utilizando un escariador manual.
• Carros de Ejes (X, Y, Z): Son las partes móviles que albergan los componentes del husillo y las guías. Se fijan en el pórtico o la base según el diseño.

2. Sistema de Transmisión

Este sistema convierte el movimiento giratorio de los motores en movimiento lineal controlado.

• Motores Paso a Paso (Stepper Motors): Son la opción más común para routers CNC DIY debido a su coste y facilidad de control. Cada eje (X, Y, Z) requiere su propio motor. Se utilizan motores paso a paso de alta precisión para el accionamiento.
• Conexión Motor-Husillo: El eje del motor paso a paso y la varilla roscada (husillo de avance) se conectan a través de un tubo de cobre o un acoplador flexible. La conexión debe ser firme y concéntrica. Para este proyecto, se utiliza un tubo de cobre de 6 mm de diámetro. El tubo se suelda a la varilla roscada y se inserta en el eje del motor paso a paso, asegurándolo con un pasador.

3. El Husillo (Spindle)

El husillo es la parte de la máquina encargada de realizar el corte. Su elección depende del material a mecanizar y la potencia requerida.

• Tipos de Husillos:
  • Fresadoras Manuales: Comunes para madera y materiales blandos, con sistemas de portabrocas ER20, ER25 o ER32.
  • Electrohusillos: Más potentes y diseñados para aplicaciones industriales, a menudo refrigerados por aire o agua. Los electrohusillos HSD, fabricados en Italia, son una opción popular, ofreciendo control de velocidad y encendido/apagado mediante código G.
• Potencia y Velocidad: Los husillos para madera y plásticos suelen operar entre 8,000 y 30,000 RPM. Los diseñados para cortar metales operan a velocidades más bajas, entre 2,000 y 10,000 RPM.
• Sistema de Refrigeración: Para cortar metales o materiales compuestos, es esencial un sistema de refrigeración (aire o líquido) para enfriar tanto la herramienta como el material.
• Herramientas de Corte (Fresas): Existen diversas fresas de extremo con diferentes flautas y geometrías, diseñadas para materiales y operaciones específicas. Las fresas de dos flautas son adecuadas para materiales más blandos, mientras que las de cuatro flautas ofrecen un mejor acabado y capacidad de corte en materiales más duros.

4. Sistema de Control Electrónico

Este es el "cerebro" de la máquina CNC, interpretando las señales del software y controlando los motores.

• Controlador CNC: Es el dispositivo que recibe las instrucciones del software (como Mach3) y las traduce en señales eléctricas para los motores. Hay varias opciones:
  • Controladores Basados en Tarjeta de Movimiento: Como las tarjetas Mach3, que se insertan en una placa base de ordenador.
  • Controladores USB: Kits de controladores de 3 ejes USB Mach3 son comunes.
  • Controladores DSP: Ofrecen mayor autonomía al no requerir un PC conectado constantemente.
  • Otras Opciones: DSP, NcStudio, Mach4, Syntec, OSAI, Siemens, LNC, FANUC.

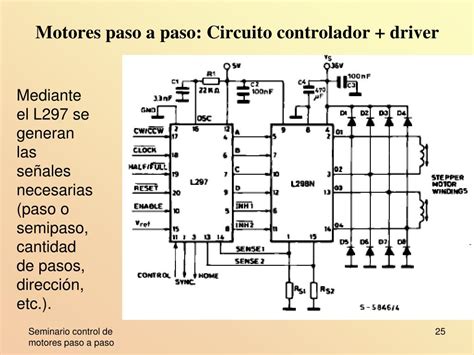

• Circuitos de Accionamiento de Motor Paso a Paso: Estos circuitos amplifican las señales del controlador para mover los motores. El circuito descrito utiliza los integrados L297 (distribución de pulsos y control de chopper PWM) y L298 (controlador de puente H dual de alta corriente).
  • L297: Genera pulsos lógicos para el L298 y permite el control de corriente constante mediante choppers PWM para un mejor par a diferentes frecuencias. Controla la dirección (CW/CCW) y el modo de excitación (medio paso/paso completo).
  • L298: Un controlador de potencia de alta corriente y alto voltaje con un puente H dual, capaz de impulsar motores paso a paso bifásicos con un voltaje máximo de 2V y corriente de hasta 4.6A por fase.
  • Diodos de Rueda Libre (D3-D26): Protegen el L298 de los picos de voltaje generados por las bobinas del motor al cambiar de estado.
• Fuente de Alimentación: Necesaria para alimentar los motores y la electrónica.
• Cableado y Conectores: Un cableado organizado y bien conectado es crucial para la fiabilidad del sistema.

5. Software CAD/CAM y de Control

El software es esencial para diseñar las piezas y generar las trayectorias de corte.

• Software CAD (Diseño Asistido por Computadora): Se utiliza para crear diseños 2D o 3D de las piezas. Ejemplos comunes incluyen:
  • AutoCAD
  • Solidworks
  • Fusion 360
  • Rhinoceros 3D
  • CorelDraw
• Software CAM (Fabricación Asistida por Computadora): Convierte los diseños CAD en trayectorias de herramientas y genera el código G que la máquina CNC puede entender. Ejemplos:
  • Type3
  • ArtCAM
  • MeshCAM
  • MasterCAM
  • UcanCAM
  • Aspire
• Software de Control CNC: Interpreta el código G y envía comandos a los controladores de motor.
  • Mach3: Es el controlador más utilizado para máquinas CNC DIY, conocido por su facilidad de uso y amplia compatibilidad. Su instalación es sencilla, y a menudo se instala automáticamente al insertar la tarjeta de movimiento Mach3 en la placa base del PC.

6. Mesa de Trabajo

La superficie sobre la que se sujeta el material a mecanizar.

• Materiales: Puede ser de madera contrachapada, MDF o metal.
• Sistemas de Sujeción:
  • Ranuras en T (T-Slots): Permiten sujetar piezas con tornillos y abrazaderas.
  • Mesas de Vacío: Utilizan una bomba de vacío para sujetar firmemente la pieza de trabajo. Son ideales para materiales planos y ofrecen una sujeción uniforme. Mesas de vacío con zonas permiten un control más preciso de la succión. El fenólico es un material no poroso excelente para mesas de vacío.
  • Tableros Perforados: Permiten la conexión a sistemas de vacío o el uso de pasadores de posicionamiento.
  • Pasadores de Posicionamiento Emergentes: Controlados neumáticamente, permiten un posicionamiento rápido y preciso del material.

Ensamblaje y Configuración: Paso a Paso

El proceso de ensamblaje requiere paciencia y atención al detalle.

1. Construcción del Marco y los Ejes

• Ensamblaje del Marco: Sigue tu diseño CAD para construir la base y el marco del pórtico. Asegúrate de que todas las uniones estén firmes y los ángulos sean precisos.
• Instalación de Guías y Husillos: Monta las barras lisas y los husillos de avance en la base, los carros y el pórtico. La alineación paralela y perpendicular de las barras lisas es crucial para un movimiento suave y sin fricciones.
• Montaje de Carros: Fija los carros de los ejes X, Y y Z a sus respectivas guías y husillos.

2. Montaje del Husillo

• Fija el husillo al carro del eje Z utilizando soportes en forma de L y anillos de retención en forma de U. Asegúrate de que esté firmemente sujeto y alineado.

3. Conexión de Motores y Transmisión

• Conecta los motores paso a paso a los husillos de avance mediante los acopladores o tubos de cobre. Asegúrate de que la conexión sea sólida y concéntrica.

4. Cableado Electrónico

• Monta la placa controladora y los circuitos de accionamiento. Realiza el cableado de los motores paso a paso, los interruptores de límite (si se utilizan), la fuente de alimentación y cualquier otro componente electrónico.
• Circuitos L297/L298: Sigue cuidadosamente el diagrama del circuito. El pin SYNC de L297 se utiliza para sincronizar múltiples controladores. El pin ENABLE controla la activación de la salida lógica. El pin CONTROL selecciona el modo de señal del chopper. El pin VREF se ajusta para establecer la corriente máxima del motor. El pin CW/CCW define la dirección de giro, y el pin HALF/FULL controla el modo de excitación.

5. Configuración del Software Mach3

• Instalación: Inserta la tarjeta de movimiento Mach3 (si aplica) e instala el software en tu ordenador.
• Configuración de Puertos y Pines: Configura Mach3 para que se comunique correctamente con tu placa controladora, asignando los pines correctos para cada eje y función.
• Ajuste de Pasos por Milímetro: Este es un paso crítico. Debes calcular cuántos pasos necesita dar el motor para mover el eje una distancia determinada (por ejemplo, 1 mm). Esto depende de la resolución del motor paso a paso, el número de pasos por revolución, el uso de microstepping y el paso del husillo de avance.
• Configuración de Velocidades y Aceleraciones: Ajusta los parámetros de velocidad máxima y aceleración para cada eje para optimizar el rendimiento sin sacrificar la precisión.

6. Calibración y Pruebas

• Calibración de Ejes: Una vez configurado el software, verifica que cada eje se mueva en la dirección correcta y a la distancia esperada. Realiza movimientos de prueba y mide la distancia recorrida para ajustar los pasos por milímetro si es necesario.
• Pruebas de Corte: Antes de trabajar en proyectos importantes, realiza cortes de prueba en materiales de desecho. Esto te permitirá verificar la precisión, el acabado y el funcionamiento general de la máquina. Prueba diferentes velocidades de corte y profundidades.

Operación de una Máquina CNC

El uso efectivo de una máquina CNC implica una preparación cuidadosa y un conocimiento de los procedimientos operativos.

1. Preparación del Programa de Mecanizado

• Análisis de la Pieza: Determina el procedimiento de procesamiento, las herramientas a utilizar, la velocidad de corte y el punto de conexión del contorno.
• Definición de Orígenes y Puntos de Inicio: Establece la posición de inicio y cierre de la herramienta, así como el origen de coordenadas de la pieza de trabajo.
• Generación de Código G: Utiliza el software CAM para generar el código G que dictará los movimientos de la máquina.

2. Carga y Ejecución del Programa

• Carga del Programa: Introduce el conjunto de instrucciones de control numérico (código G) en el dispositivo de control CNC. Esto se puede hacer a través de una unidad de cinta, un disquete, una interfaz de comunicación serial o directamente desde el panel de control si el programa es corto.
• Encendido de la Máquina: Enciende la alimentación principal y luego el sistema CNC. Verifica la visualización en el CRT del sistema de control y el estado de los equipos auxiliares.
• Establecimiento del Punto de Referencia Sólido: Antes de mecanizar, es crucial establecer el punto de referencia (origen) para cada coordenada de la máquina. Este paso es especialmente importante para máquinas con sistemas de control incremental.
• Edición del Programa (si es necesario): Si se requieren modificaciones, coloca el interruptor de selección del modo de trabajo en la posición de edición y utiliza las funciones de edición del panel de control.

3. Durante el Mecanizado

• Monitoreo: Supervisa el proceso de corte en tiempo real a través del panel de control.
• Seguridad: Utiliza siempre gafas de seguridad y protección auditiva. Nunca dejes la fresadora CNC desatendida mientras está en funcionamiento.

Consideraciones Adicionales y Opciones Avanzadas

A medida que ganas experiencia, puedes considerar la integración de características adicionales para mejorar la funcionalidad de tu router CNC.

• Mesa de Vacío: Para una sujeción óptima de piezas, especialmente en trabajos con materiales planos.
• Torno Indexador de Retroceso: Para tallado 3D completo, permitiendo el mecanizado de formas cilíndricas.
• Herramientas de Agregado: Permiten realizar cortes y perforaciones horizontales o angulares.
• Sistema de Cambio Automático de Herramientas (ATC): Acelera el proceso de mecanizado al permitir cambios de herramienta rápidos y automáticos.
• Banco de Brocas: Para acelerar el proceso de taladrado.
• Láser de Alta Potencia: Para grabados vectoriales y rasterizados detallados.
• Cuchilla Tangencial Oscilante/No Oscilante: Diseñadas para cortar materiales blandos, semirrígidos o más pesados con alta precisión.
• Sistema de Lubricación Automática: Asegura la lubricación adecuada de los rodamientos y husillos de bolas.
• Sistema Mister: Para el corte de metales no ferrosos, dispensando lubricante para enfriar y lubricar la herramienta.
• Teclado Remoto Portátil: Para operar el control CNC de forma más cómoda.
• Sistema de Registro Visual Digital (CAMaster CutVision): Utiliza una cámara para alinear automáticamente la trayectoria de corte con las marcas de registro impresas.

Construir tu propio router CNC es un viaje de aprendizaje continuo. Con una planificación cuidadosa, la selección de los componentes adecuados y una ejecución metódica, puedes crear una máquina potente y versátil que revolucionará tus proyectos de carpintería y fabricación.
