La comunicación moderna, ya sea para entretenimiento televisivo o acceso a internet de alta velocidad, depende intrínsecamente de la transmisión y recepción eficiente de señales. En muchos escenarios, especialmente en áreas donde la infraestructura terrestre es limitada o inexistente, los satélites juegan un papel crucial, actuando como repetidores de señal en el vasto cosmos. Este artículo explora el funcionamiento, la instalación y las consideraciones técnicas de cómo los satélites extienden nuestro alcance comunicacional, transformando la forma en que nos conectamos con el mundo.
El Fundamento de la Comunicación Satelital
La comunicación por satélite se basa en señales transmitidas desde satélites que orbitan alrededor de la Tierra. Estas señales, al viajar a través de enormes distancias, a menudo llegan a las antenas parabólicas terrestres con una intensidad considerablemente reducida. Factores como la distancia inherente y la interferencia atmosférica contribuyen a esta atenuación. El objetivo primordial de cualquier sistema satelital es, por lo tanto, capturar estas señales, a menudo débiles, y amplificarlas para permitir una recepción clara y fiable.

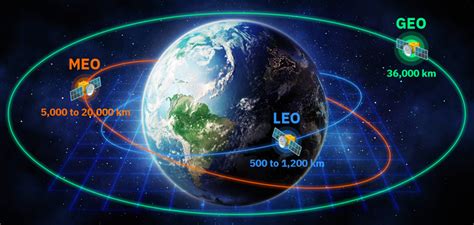

Existen diversos tipos de satélites que facilitan estas comunicaciones. Los satélites de Transmisión Directa por Satélite (DBS) transmiten programación de televisión directamente a los consumidores. Los satélites geoestacionarios, como su nombre indica, permanecen en una posición fija con respecto a la Tierra, proporcionando una cobertura constante y predecible a áreas geográficas específicas. Por otro lado, los satélites de órbita terrestre baja (LEO) operan a altitudes mucho menores y se están volviendo cada vez más importantes para servicios de Internet de banda ancha, ofreciendo menor latencia.
Instalación y Configuración de Sistemas de Recepción Satelital
La implementación de un sistema de recepción satelital en el hogar o en una instalación comercial implica una serie de pasos bien definidos. El proceso comienza con la instalación de una antena parabólica. Es fundamental ubicar esta antena en una posición que garantice una línea de visión clara y sin obstrucciones hacia el satélite del que se desean recibir las señales. La orientación precisa de la antena es crítica para maximizar la captación de la señal.
A continuación, se conecta un receptor de satélite o un decodificador a la antena parabólica mediante cables coaxiales. Este dispositivo es el encargado de procesar la señal recibida y traducirla a un formato utilizable por los televisores u otros dispositivos.
La distribución de la señal a múltiples dispositivos presenta varias opciones. Si los dispositivos cuentan con sintonizadores de satélite incorporados, se pueden utilizar cables coaxiales para conectar la salida del receptor de satélite directamente a la entrada de cada dispositivo. Sin embargo, si se desea distribuir la señal a varios dispositivos que carecen de sintonizadores satelitales incorporados, se puede recurrir a un conmutador múltiple. Otra alternativa es emplear un amplificador de distribución satelital, un dispositivo que toma la señal del receptor y la amplifica para distribuirla eficientemente a múltiples puntos de conexión. Una vez elegido el método de distribución, se deben realizar las conexiones de cables necesarias. El paso final de la configuración implica seguir las instrucciones de instalación y configuración proporcionadas por los fabricantes del receptor, conmutador o amplificador, seguido de una prueba exhaustiva para asegurar la correcta recepción de la señal en todos los dispositivos conectados.
Superando los Desafíos de la Recepción: Atenuación y Pérdida de Señal
Incluso con una instalación correcta, la señal satelital puede sufrir degradación significativa. Las antenas satelitales interiores, por ejemplo, son particularmente susceptibles a la pérdida de señal, pudiendo experimentar hasta un 50% de atenuación debido a la presencia de paredes. El alcance limitado y la interferencia son otros factores que merman la calidad de la recepción.
Para aumentar las señales, se pueden emplear diversas estrategias. Una antena montada en la ventana puede mejorar la recepción hasta en un 30%. El uso de reflectores metálicos o cables coaxiales de baja pérdida también contribuye a mitigar la atenuación.
La experiencia práctica revela la complejidad de estos desafíos. En una ocasión, al depurar la señal de banda Ku del AsiaSat-7 en el Centro Financiero Ping An en Shenzhen, se observó una caída de 4.2dB en la señal de enlace descendente al atravesar tres capas de vidrio de baja emisividad (low-E). El análisis con un analizador de espectro demostró que, mientras el vidrio blanco ordinario atenuaba una señal de 12.5GHz en aproximadamente 1.8dB, el vidrio recubierto de doble plata Saint-Gobain SGG CLIMATOP incrementaba la atenuación a 3.5dB. Este dato fue particularmente alarmante para el cliente, cuyos márgenes de diseño se basaban en los estándares MIL-STD-188-164A, que preveían solo 2.3dB de margen.
Un problema aún más crítico surge con la paradoja del ángulo de incidencia. Cuando el ángulo de elevación del satélite es inferior a 35 grados, las ondas electromagnéticas inciden sobre el muro cortina de vidrio en un ángulo oblicuo. Pruebas con un analizador de redes vectoriales revelaron que la pérdida de polarización se incrementaba repentinamente en un 40% en estas condiciones.
Para contrarrestar estos efectos, se han desarrollado soluciones innovadoras. Durante el soporte de comunicaciones de emergencia en el Zhuhai Airshow, se inventó un kit de primeros auxilios de película de vidrio: la película transparente a RF CFS-146 de 3M logró mantener la atenuación dentro de 0.8dB. No obstante, se requiere una limpieza meticulosa de la superficie del vidrio con alcohol isopropílico para evitar la resonancia del modo de interfaz.
La instalación de antenas parabólicas en edificios de gran altura hoy en día a menudo requiere el uso de un dispositivo detector de vidrio. Este dispositivo, que puede incluir una cámara infrarroja para escanear la estructura del muro cortina y un interferómetro láser para medir la planitud del vidrio, ayuda a prever y mitigar posibles problemas de atenuación.
Investigaciones recientes, publicadas en IEEE Trans. AP por el MIT Lincoln Laboratory, han confirmado la selectividad de banda de frecuencia de la atenuación del vidrio. En las bandas Q/V (40GHz), el vidrio ordinario muestra una fluctuación no lineal de 0.05dB/%RH debido a los cambios de humedad, lo que subraya la complejidad de la interacción entre las señales de alta frecuencia y los materiales de construcción.
Amplificadores de Señal: Potenciando la Conexión

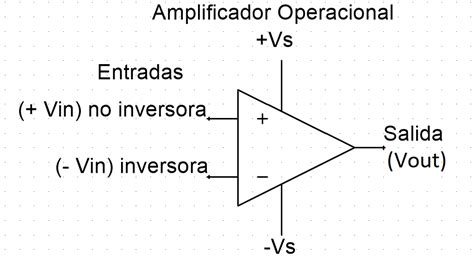

Los amplificadores de señales digitales son componentes esenciales en los sistemas modernos de comunicación por satélite. Su función principal es aumentar la intensidad de las señales digitales, minimizando al mismo tiempo el ruido inherente. Son particularmente útiles en situaciones donde se requieren largos tendidos de cable o cuando es necesario conectar varios dispositivos a una única fuente de señal.
Las ventajas clave de los amplificadores de señal digital incluyen:
- Aumento de la intensidad de la señal: Los amplificadores potencian las señales, facilitando su interpretación por parte de los receptores.
- Reducción de la pérdida de señal: En tendidos de cable largos, donde la pérdida de señal es significativa, los amplificadores ayudan a mantener una intensidad de señal adecuada.
- Soporte para múltiples receptores: Si una sola antena parabólica sirve a varios receptores, un amplificador puede ser necesario para asegurar que cada uno reciba un nivel de señal óptimo.
Es importante destacar que los amplificadores no mejoran la calidad de la imagen si la señal original es deficiente o está distorsionada. Simplemente amplifican lo que ya está presente, incluyendo cualquier ruido. En algunos casos, el uso de un amplificador en tramos de cable cortos puede llevar a una sobrecarga de la señal, resultando en pixelación o pérdida de canales. Por ello, es fundamental evaluar la necesidad de amplificación antes de la instalación.
La ubicación óptima para instalar un amplificador de señal digital es lo más cerca posible de la antena parabólica. Esta posición asegura que se amplifique la señal más fuerte antes de que experimente cualquier pérdida a lo largo del tendido del cable. Invertir en amplificadores de alta calidad, diseñados específicamente para aplicaciones satelitales, puede marcar una diferencia significativa en el rendimiento general del sistema.
Tipos de Amplificadores y Consideraciones Técnicas
Los amplificadores de antena se dividen generalmente en dos categorías: VHF y UHF. El tipo VHF es capaz de amplificar señales de TV en los canales 1 a 12, mientras que el tipo UHF se encarga de los canales 13 a 68. Es crucial que el amplificador seleccionado coincida con los canales de TV que se desean recibir.
La ganancia de los amplificadores de antena varía considerablemente. Los amplificadores de alta ganancia suelen ofrecer entre 30 y 60 dB, y en combinación con una antena Yagi multielemento, pueden permitir la recepción de programas de televisión a cientos de kilómetros de distancia. Los amplificadores de baja ganancia, con 20-40 dB, son adecuados para recibir programas a decenas de kilómetros.
Al instalar un amplificador, es vital prestar atención a la adaptación de impedancia. La impedancia de salida del amplificador, el extremo de salida de la antena y la impedancia de entrada del televisor deben coincidir. Además, el alimentador no debe ser excesivamente largo; colocar la antena demasiado alta o lejos puede atenuar significativamente el aumento de señal proporcionado por el amplificador. Las líneas de alimentación de entrada y salida del amplificador no deben superponerse ni estar demasiado cerca para evitar retroalimentación o interferencia.
En el ámbito de las comunicaciones de emergencia y militares, se utilizan módulos de amplificación de grado industrial y militar. Por ejemplo, los amplificadores de bajo ruido (LNA) diseñados para el satélite TianTong-1 utilizan chips de GaAs que logran una planitud de ganancia de ±0.3dB a -40°C. Los módulos de amplificación de grado militar emplean tecnología de nitruro de galio (GaN), como el módulo AH3225 de Raytheon, que proporciona 45dB de ganancia a 18GHz. Las entradas y salidas de estos amplificadores a menudo utilizan guías de onda rellenas de dieléctrico para la transición.
Un incidente reciente reveló que un popular "amplificador de señal satelital" vendido en línea era, en realidad, solo un módulo de doble conversión en una caja metálica. Las pruebas con un analizador de espectro Keysight N9020B mostraron fluctuaciones de más de ±3dB dentro de la banda y métricas de intermodulación de tercer orden (IMD3) fuera de escala, lo que subraya la importancia de la validación y la calidad de los componentes.
¿CÓMO FUNCIONA UNA ANTENA?
Más Allá de la TV: Satélites para Conectividad a Internet
La conectividad vía satélite se ha convertido en una alternativa viable y, en muchos casos, esencial para el acceso a internet, especialmente en regiones poco pobladas o donde la infraestructura de fibra óptica o cable no está disponible. En este modelo, el satélite actúa como una central de comunicaciones situada a una altitud considerable (casi 36,000 kilómetros), emitiendo su señal al hogar u oficina del suscriptor para ser recibida por una antena parabólica instalada en el tejado.
Es importante diferenciar la señal de televisión por satélite de la señal de internet satelital. Mientras que la televisión por satélite es unidireccional, la señal de internet satelital es bidireccional, ya que requiere la transmisión y recepción de datos (cargas y descargas).
Satélites como los de Viasat utilizan el espectro de radio en la banda Ka, recibiendo señales en torno a los 30 GHz y transmitiendo en torno a los 20.2 GHz. Esto se logra mediante "haces puntuales" o focos de cobertura dirigidos a zonas específicas, que a menudo se superponen. Para diferenciar estas señales superpuestas, se emplean técnicas de polarización.
El equipo de usuario para internet satelital consta de varios componentes clave. La antena, típicamente una parabólica de acero de aproximadamente 75 cm de diámetro, está dirigida al satélite y actúa como reflector para la recepción y transmisión de la señal. El segundo elemento es la TRIA (Dispositivo Integrado de Transmisión y Recepción), situada en el extremo de la antena. La TRIA funciona como una radio bidireccional, equipada con un amplificador para enviar la señal de vuelta al satélite. Finalmente, el módem actúa como un puente, modulando y demodulando las señales de radio entre la TRIA y el ordenador o router del usuario. La correcta sincronización y funcionamiento de todos estos elementos es crucial para asegurar un servicio de internet satelital de alta calidad.
Consideraciones Adicionales y Mejores Prácticas
La instalación de antenas y equipos de recepción satelital también debe contemplar medidas de seguridad. Para usuarios que emplean antenas exteriores, es indispensable contar con una buena antena de elementos múltiples y equipos de protección contra rayos para prevenir daños durante tormentas eléctricas.
En el ámbito doméstico, la ubicación del router de Wi-Fi es fundamental. Un router Linksys MR7350 colocado entre un archivador y una impresora, por ejemplo, provocó una caída de la intensidad de la señal de 5GHz a -82dBm. El estudio de caso real del uso de un analizador de Wi-Fi AirCheck de Fluke Networks demostró que el funcionamiento de un horno microondas en la banda ISM de 2.4GHz elevaba los niveles de ruido hasta -65dBm en el canal 6.
Para optimizar la cobertura Wi-Fi, se recomienda dibujar una "zona del Triángulo Dorado" con un radio de 1.5 metros centrado en la intersección de las líneas diagonales del espacio de la oficina, haciendo referencia a los requisitos de flujo espacial del protocolo IEEE 802.11ac. Se debe evitar la proximidad a gabinetes metálicos y paredes de carga.
Un misticismo de la antena rodea a las antenas dipolo de los routers domésticos; la colocación ideal a menudo implica orientarlas cruzadas a 45° horizontal y verticalmente. Un truco contraintuitivo es colocar el router en un gabinete bajo de 0.8 metros de altura. Esta configuración redujo la latencia concurrente multiusuario OFDMA de Wi-Fi 6 de 43ms a 19ms en un hotel de deportes electrónicos.
Un truco de grado militar para mejorar la penetración de la señal de 5GHz a través de paredes de carga de hormigón consiste en colocar una botella llena de agua entre el router y el área de uso, lo que puede mejorar el EIRP medido en 3.2dB.
Finalmente, un secreto de la industria revela que la función de "optimización inteligente de la señal" de algunos routers internacionales esencialmente cambia de canal periódicamente. Capturas de paquetes de Wireshark muestran que cada cambio provoca un pico en las tasas de retransmisión TCP del 15%, lo que puede ser perjudicial para la estabilidad de la conexión.
La flexibilidad de los sistemas de comunicación por satélite es notable, permitiendo su rápida implementación en situaciones de emergencia o configuraciones temporales. Sin embargo, los altos costos iniciales de diseño, desarrollo y lanzamiento de satélites, junto con los problemas de latencia inherentes al viaje de la señal hasta el espacio y de regreso, son factores a considerar. La interferencia de señal causada por condiciones climáticas adversas, como lluvia o nieve, también puede afectar la fiabilidad del servicio.
La elección de la ganancia adecuada para un amplificador de antena es crucial. Mientras que los amplificadores de alta ganancia son ideales para distancias largas, un exceso de ganancia en instalaciones cercanas puede ser contraproducente. La relación señal/ruido debe ser considerada, y es a menudo mejor instalar el amplificador lo más cerca posible del elemento de la antena para maximizar la señal antes de cualquier atenuación.
En resumen, la utilización de satélites como repetidores de señal abre un abanico de posibilidades comunicacionales, desde el entretenimiento televisivo hasta la conectividad a internet global. Comprender los principios técnicos, los desafíos de la instalación y las soluciones disponibles es fundamental para aprovechar al máximo estas avanzadas tecnologías.
