Los avances tecnológicos en las telecomunicaciones han aportado servicios más robustos en el proceso de transmisión de datos, teniendo un mejor ancho de banda. En este artículo, se expone el análisis de un sistema óptico empleando las técnicas de multiplexación por división de frecuencias (FDM) y multiplexación por división de frecuencia ortogonal (OFDM), en una fibra óptica monomodo estándar de 50KM de longitud, con atenuación de la fibra de 0.22 dB/KM y atenuación de 0.22 dB en acoples cada 2KM. Se observa el rendimiento del sistema de comunicaciones óptico realizando una comparación entre FDM y OFDM. Como parámetros evaluativos se emplean la tasa de error de modulación y la medición del error de la magnitud. Se concluye que, al trabajar con frecuencias altas, el diagrama de constelación de FDM no se muestra eficiente por lo que presenta puntos en los cuales no llega la trama de bits, indicando una pérdida significativa en la información.
La Necesidad de Mayor Capacidad y Velocidad en las Redes de Fibra Óptica

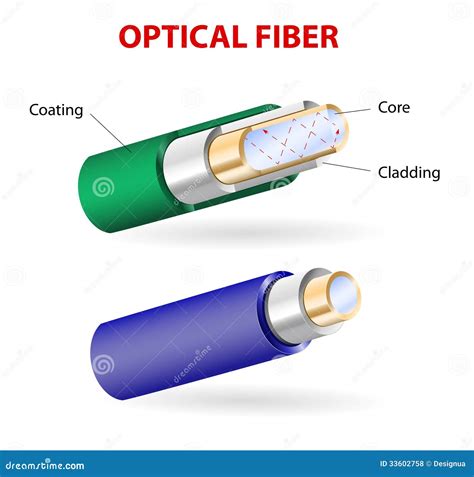

A medida que las tecnologías y aplicaciones en tiempo real requieren de ancho de banda y velocidades de transmisiones mayores, se ha optado por migrar a redes de fibra óptica que es el medio de transmisión más eficiente y nos permite enviar información de una manera rápida y precisa. La multiplexación y modulación de fibra óptica son dos técnicas clave para aumentar la capacidad y el rendimiento de los sistemas de comunicación de fibra óptica. La multiplexación permite que múltiples señales compartan la misma fibra, mientras que la modulación determina cómo se codifican y decodifican las señales. La importancia de la tecnología para el ámbito de la comunicación es innegable, facilitando una conectividad global sin precedentes.
Comprendiendo la Multiplexación por División de Frecuencias (FDM)

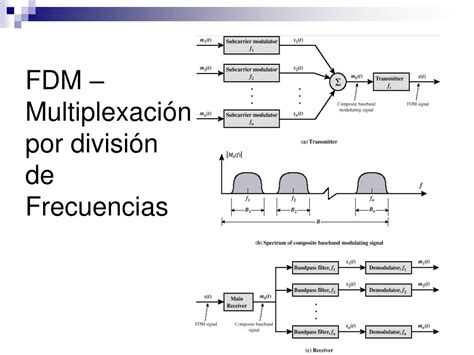

La multiplexación por división de frecuencias (FDM) es una técnica que permite transmitir múltiples señales de datos simultáneamente a través de un único canal de comunicación. Esto se logra asignando a cada señal una banda de frecuencia diferente dentro del espectro total disponible. Los sistemas de comunicación electrónica han utilizado FDM durante décadas para optimizar el uso del ancho de banda. En el contexto de la fibra óptica, FDM puede ser implementada para enviar diferentes canales de información a través de la misma fibra, cada uno operando en una frecuencia portadora distinta.
Sin embargo, la eficacia de FDM en sistemas de fibra óptica, especialmente al trabajar con frecuencias altas, presenta limitaciones. Como se observa en el análisis de un sistema óptico, al trabajar con frecuencias altas, el diagrama de constelación de FDM no se muestra eficiente, presentando puntos en los cuales no llega la trama de bits, lo que indica una pérdida significativa en la información. Esto se debe a la interferencia entre canales adyacentes, conocida como diafonía (crosstalk), que se agrava a medida que aumenta la densidad de frecuencia o el número de canales. La atenuación inherente de la fibra óptica, junto con las pérdidas en los acoples, también contribuye a la degradación de la señal, haciendo que la recuperación de la información sea más difícil y propensa a errores.
La Revolución de la Multiplexación por División de Frecuencia Ortogonal (OFDM)

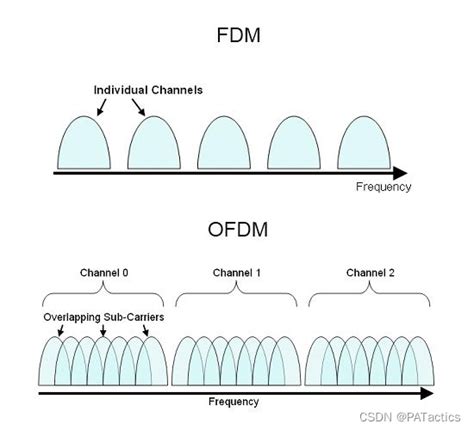

Frente a las limitaciones de FDM, la multiplexación por división de frecuencia ortogonal (OFDM) emerge como una solución superior para las comunicaciones ópticas modernas. OFDM es una técnica de modulación multiportadora que divide un canal de datos de alta velocidad en un gran número de subcanales ortogonales de baja velocidad. La ortogonalidad entre las subportadoras asegura que no haya interferencia entre ellas, incluso si sus espectros se solapan. Esta característica es fundamental para lograr una alta eficiencia espectral y un rendimiento robusto.
OFDM ha sido durante mucho tiempo un accesorio en el mundo de las comunicaciones inalámbricas, siendo la tecnología de transmisión elegida en tecnologías como WiFi. Ahora, con el crecimiento implacable y explosivo de la demanda de capacidad de datos, OFDM está listo para subir al escenario para marcar el comienzo de la próxima generación de velocidades de transmisión óptica. Su arquitectura de múltiples portadores permite transportar muchos flujos de datos a través de un solo cable de fibra óptica. Esto, a su vez, proporciona velocidades de transmisión de datos más altas y una mayor capacidad de datos; dos capacidades que serán de gran ayuda para los centros de datos y la conectividad de la red troncal de Internet.
Comparativa de Rendimiento: FDM vs. OFDM en Fibra Óptica
El análisis de un sistema óptico empleando FDM y OFDM en una fibra óptica monomodo estándar de 50KM de longitud, con una atenuación de la fibra de 0.22 dB/KM y una atenuación de 0.22 dB en acoples cada 2KM, revela diferencias significativas en su rendimiento. Los parámetros evaluativos empleados, como la tasa de error de modulación (MER) y la medición del error de la magnitud (EVM), son cruciales para cuantificar la calidad de la transmisión.
En el caso de FDM, se observa que al trabajar con frecuencias altas, el diagrama de constelación no se muestra eficiente, presentando puntos en los cuales no llega la trama de bits, indicando una pérdida significativa en la información. Esto se traduce en valores elevados de MER y EVM, lo que limita la fiabilidad del sistema.
Explicación de la red OFDM y la IFFT: Cómo funciona la modulación OFDM | Ejemplos de MATLAB
Por otro lado, OFDM, gracias a su robustez inherente contra el retardo de dispersión y la selectividad de frecuencia, ofrece un rendimiento superior. Investigaciones recientes han demostrado el potencial de OFDM en la transmisión de datos a velocidades extremadamente altas. Por ejemplo, se ha logrado transmitir 560G a través de fibra monomodo a dos kilómetros, utilizando modulación 128-QAM en una configuración de multiplexación por división de longitud de onda gruesa (CWDM) de cuatro canales. Este avance tiene el potencial de impulsar el ímpetu para la certificación 400G y el crecimiento del mercado de transceptores ópticos. La capacidad de OFDM para transportar múltiples flujos de datos aumenta la velocidad y la capacidad, beneficiando a los centros de datos y la conectividad de la red troncal de Internet.
Parámetros Clave para la Evaluación del Sistema
La evaluación del rendimiento de los sistemas de comunicación óptica se basa en métricas cuantitativas que reflejan la calidad de la señal recibida. Entre estos parámetros, la tasa de error de modulación (MER) y la medición del error de la magnitud (Error Vector Magnitude, EVM) son fundamentales.
La Tasa de Error de Modulación (MER) es una medida de la calidad de la señal transmitida. Indica la relación entre la potencia de la señal deseada y la potencia de las interferencias y el ruido. Un valor de MER más alto indica una señal de mejor calidad y, por lo tanto, una menor probabilidad de errores en la transmisión. En el contexto de la comparación entre FDM y OFDM, se esperaría que OFDM presente un MER significativamente mayor debido a su capacidad para mitigar los efectos de interferencia entre portadoras.
La Medición del Error de la Magnitud (Error Vector Magnitude, EVM) es otra métrica crucial, especialmente en sistemas de modulación digital complejos como los utilizados en OFDM. EVM mide la diferencia entre los símbolos transmitidos y los símbolos ideales recibidos, expresada como un porcentaje de la amplitud de la constelación. Un EVM bajo indica que la señal recibida se aproxima mucho a la señal ideal, lo que resulta en una menor tasa de error de bits (BER). La capacidad de OFDM para manejar múltiples portadoras y su robustez contra la distorsión contribuyen a obtener valores de EVM más bajos en comparación con técnicas como FDM, especialmente en condiciones de alta frecuencia y atenuación.
Adicionalmente, la relación señal/ruido (Signal to Noise Ratio, SNR) es un indicador general de la calidad de la señal. Una buena relación señal/ruido es esencial para una transmisión de datos fiable, ya que un nivel de ruido bajo permite una discriminación más clara de las señales transmitidas. En sistemas de fibra óptica, la SNR puede verse afectada por la atenuación de la fibra, las pérdidas en los conectores y los componentes ópticos, así como por el ruido inherente de los dispositivos. OFDM, al ser más eficiente en el uso del espectro y menos susceptible a ciertas formas de distorsión, tiende a mantener una mejor SNR en comparación con FDM bajo condiciones adversas.
Los resultados de investigaciones indican que, en un sistema de fibra óptica, el uso de OFDM puede resultar en una reducción significativa de EVM y MER en comparación con FDM. Por ejemplo, se ha reportado que el vector de error de magnitud, la tasa de error de modulación y la relación señal-ruido para OFDM presentaron una reducción del 24.39%, 75.7% y 10.34%, respectivamente, en comparación con sistemas que utilizan FDM. Estas cifras subrayan la superioridad de OFDM en términos de eficiencia y fiabilidad para aplicaciones de alta velocidad en redes de fibra óptica.
Desafíos y Soluciones en la Implementación de OFDM
Si bien OFDM ofrece ventajas sustanciales, su implementación en sistemas de fibra óptica también presenta desafíos. Uno de los principales es la alta relación de potencia pico a promedio (PAPR) inherente a su naturaleza multiportadora. Un alto PAPR puede llevar a la no linealidad en los componentes del sistema, como los amplificadores ópticos, lo que a su vez genera distorsiones y reduce el rendimiento general.
Para mitigar este problema, se implementan técnicas como la Transformada Discreta de Fourier (DFT) y la ecualización previa. La DFT es un componente fundamental del procesamiento de señales en sistemas OFDM, y su correcta implementación ayuda a gestionar la señal. La ecualización previa, aplicada antes de la modulación, ajusta la señal de entrada para compensar las distorsiones esperadas en el canal, reduciendo así el PAPR y mejorando la linealidad del sistema.
Tendencias Futuras en Modulación y Multiplexación Óptica
El campo de las comunicaciones ópticas está en constante evolución, impulsado por la demanda insaciable de mayor ancho de banda y velocidad. QAM, PSK y OFDM están evolucionando y mejorando para satisfacer estas crecientes demandas. Algunas de las tendencias futuras incluyen:
- Modulación de orden superior: Utilizar más niveles o estados para codificar más bits por símbolo, aumentando así la capacidad de datos.
- Modulación multidimensional: Emplear más dimensiones o parámetros para codificar más información.
- Modulación multiportadora: Como OFDM, utilizando más subportadoras o canales para transmitir más datos.
- Modulación híbrida: Combinar diferentes técnicas de modulación para aprovechar las fortalezas de cada una y optimizar el rendimiento general del sistema.
Estas innovaciones, junto con el continuo desarrollo de hardware más eficiente y técnicas de procesamiento de señales avanzadas, asegurarán que las redes de fibra óptica puedan seguir satisfaciendo las crecientes necesidades de conectividad global en las próximas décadas. La migración hacia tecnologías como OFDM es un paso crucial en esta dirección, abriendo la puerta a velocidades de transmisión sin precedentes y a una conectividad más robusta y fiable.
