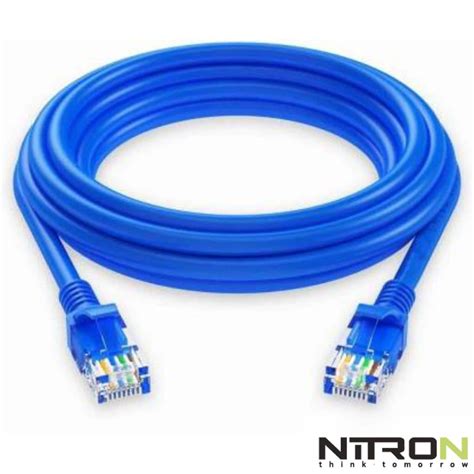

Un cable de red Cat 6, fabricado con 100% cobre, representa una solución robusta y fiable para la transmisión de datos de alta velocidad. Diseñado para superar las limitaciones de sus predecesores, este tipo de cableado es fundamental para el funcionamiento óptimo de redes modernas, tanto en entornos interiores como exteriores. Su construcción y especificaciones eléctricas garantizan un rendimiento superior, minimizando interferencias y asegurando la integridad de la señal a lo largo de distancias considerables.
Construcción y Composición del Cable Cat 6

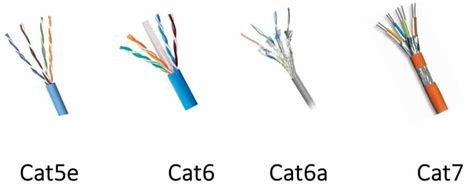

El cable de red Cat 6 se distingue por su cuidadosa construcción, optimizada para ofrecer un rendimiento eléctrico superior y una mayor durabilidad. En su núcleo se encuentra el conductor, que puede ser de alambre de cobre sólido o trenzado. La elección entre sólido y trenzado a menudo depende de la aplicación específica, siendo el sólido preferido para tendidos de larga distancia y el trenzado para cables de conexión (patch cords) que requieren mayor flexibilidad. Independientemente de su forma, la calidad del cobre es primordial.
El aislamiento del conductor está fabricado con un material dieléctrico de alta calidad. Su función principal es proporcionar un aislamiento eléctrico efectivo entre los conductores, previniendo cortocircuitos y asegurando que la señal viaje sin pérdidas indebidas.
Una característica distintiva de los cables de red de categorías superiores, incluyendo el Cat 6, son los pares trenzados. Los cuatro pares de conductores se trenzan entre sí con un paso de torsión específico para cada par. Este trenzado es una técnica ingeniosa para reducir la interferencia electromagnética (EMI) y la diafonía (crosstalk), que son fenómenos que degradan la calidad de la señal al interferir con las señales de otros pares o de cables adyacentes. La efectividad de este trenzado aumenta con la frecuencia de operación del cable.
El recubrimiento exterior del cable es crucial, especialmente para aplicaciones exteriores. Este material, comúnmente de PVC (Cloruro de Polivinilo) resistente a la radiación UV y a condiciones climáticas adversas como el sol, la lluvia y la nieve, protege los delicados conductores internos de los elementos. Para instalaciones exteriores, a menudo se incorpora un mensajero, que es un cable de soporte adicional. Este mensajero proporciona la resistencia mecánica necesaria para colgar el cable entre postes o edificios, liberando la tensión del propio cable de datos y prolongando su vida útil.
Características Eléctricas Clave
Las especificaciones eléctricas de un cable Cat 6 son las que definen su capacidad de transmisión de datos. La impedancia característica de un cable Cat 6 es de 100 ohmios. Esta impedancia constante es fundamental para minimizar la reflexión de la señal en los puntos de conexión y a lo largo del cable, asegurando una transmisión de datos eficiente.
En términos de velocidad de transmisión, un cable Cat 6 está diseñado para soportar hasta 1000 Mbps (1 Gbps). Esto lo hace ideal para redes Gigabit Ethernet, que son el estándar actual para la mayoría de las redes de área local (LAN).
La frecuencia es otro parámetro crítico. El cable Cat 6 soporta frecuencias de hasta 250 MHz en cada par. Esta mayor capacidad de frecuencia, en comparación con estándares anteriores como Cat 5e (que llega hasta 100 MHz), permite una mayor densidad de datos y un rendimiento más robusto, especialmente en entornos con alta actividad de red.
Especificaciones Físicas y Aplicaciones
Las características físicas de un cable Cat 6 pueden variar ligeramente entre fabricantes. El diámetro del cable típicamente oscila entre 6 mm y 10 mm, influenciado por el grosor del aislamiento, la presencia de un mensajero y el material de la chaqueta exterior. El peso del cable dependerá directamente de su tamaño y longitud.
El color del revestimiento exterior suele ser negro o gris para aplicaciones exteriores, lo que ayuda a camuflarse en el entorno y resistir la degradación por la luz solar.
Las aplicaciones típicas de un cable de red Cat 6 con mensajero y 100% cobre son diversas:
- Instalaciones Exteriores: Son la opción predilecta para tendidos de cables aéreos entre edificios, conexiones a postes telefónicos o cualquier instalación de red que requiera una conexión robusta y protegida de las inclemencias del tiempo. El mensajero integrado proporciona el soporte mecánico necesario para estas aplicaciones.
- Redes de Área Local (LAN): Proporcionan una conectividad de alta velocidad y rendimiento confiable para redes cableadas en oficinas, hogares y centros de datos. Permiten la transmisión fluida de voz, datos y video.
- Aplicaciones Industriales: En entornos industriales, donde la durabilidad y la resistencia a la intemperie son primordiales, estos cables ofrecen una solución fiable para mantener la conectividad de equipos y sistemas.
Cumplimiento de Estándares y Consideraciones de Instalación
Es fundamental que los cables de red Cat 6 cumplan con los estándares de la industria, como los definidos por la TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance). La certificación por organismos de normalización asegura que el cable ha sido probado y validado para cumplir con las especificaciones de rendimiento requeridas.
El estándar ANSI/TIA/EIA-568-B.2-1 define las especificaciones para cables de Categoría 6. Este estándar es retrocompatible con categorías anteriores (Cat 5/5e y Cat 3), pero ofrece un rendimiento significativamente mejorado. Los cables Cat 6 están diseñados para minimizar la diafonía y el ruido, permitiendo el funcionamiento de protocolos como 10BASE-T, 100BASE-TX y 1000BASE-TX (Gigabit Ethernet).
El AWG (American Wire Gauge) es una medida del grosor del conductor. Si bien los cables Cat 6 a menudo se fabrican con cable 23 AWG, la especificación ANSI/TIA/EIA-568-B.2-1 permite rangos entre 22 y 24 AWG, siempre y cuando se cumplan los estándares de control de rendimiento.
Es crucial entender que el rendimiento general de una red cableada está limitado por el componente de menor categoría. Si se mezclan componentes de diferentes categorías, la red funcionará al nivel de la categoría más baja.
Longitud Máxima y Consideraciones de 10GBASE-T
Para la mayoría de las aplicaciones de red (10/100/1000 BASE-T), la longitud máxima permitida de un cable Cat 6 es de 100 metros (328 pies). Esta longitud es un factor clave en el diseño de redes, permitiendo la creación de infraestructuras de cableado estructurado que cubren amplias áreas.
Sin embargo, cuando se considera el uso de cables Cat 6 para 10GBASE-T (10 Gigabit Ethernet), las limitaciones de longitud se vuelven más estrictas debido a los efectos de la diafonía, especialmente la diafonía extraña (alien crosstalk). En entornos con diafonía favorable, la longitud máxima puede ser de 100 metros, pero en entornos hostiles con alta diafonía, esta se reduce a 56 metros. En condiciones de alta diafonía extraña, como la instalación de múltiples cables juntos, la longitud máxima puede ser de solo 37 metros.
Debido a la dificultad de predecir con exactitud los efectos de la diafonía en entornos reales, se recomienda encarecidamente probar eléctricamente todos los cables Cat 6 una vez instalados si se van a utilizar para 10GBASE-T.
Instalación y Terminación Correctas
La correcta instalación y terminación son esenciales para que los cables Cat 6 y Cat 6A cumplan con sus especificaciones de rendimiento. Evitar retorcer o doblar el cable excesivamente es fundamental. El radio de curvatura debe ser de al menos cuatro veces el diámetro exterior del cable para prevenir daños internos y degradación de la señal.
Para los cables blindados, es imprescindible que estén conectados a tierra para garantizar la seguridad y la eficacia del sistema. Esto se logra utilizando conectores metálicos que entren en contacto con el hilo de tierra en ambos extremos del cable. Cada uno de los 8 hilos del cable puede estar formado por un único hilo grueso (unifilar) o por varios hilos más finos (multifilar), siendo el unifilar más común en tendidos horizontales.
Como crimpar Cable UTP Cat 6a con Rj45 conectores EZ PASS THROUGH
La elección de un cable de red Cat 6 de 100% cobre, especialmente aquellos diseñados para exteriores con mensajero, es una inversión en la fiabilidad y el rendimiento de su infraestructura de red. Su avanzada construcción y especificaciones técnicas aseguran que sus datos viajen rápido, seguro y sin interrupciones, incluso en las condiciones más exigentes.
