La comunicación por radio, un pilar fundamental de nuestra sociedad moderna, depende intrínsecamente de la propagación de ondas electromagnéticas a través de la atmósfera terrestre. Sin embargo, este proceso no ocurre en un vacío, sino que está intrínsecamente ligado a la actividad de nuestra estrella más cercana: el Sol. La radiación solar, el viento solar y las erupciones solares tienen un impacto directo y significativo en la ionosfera, una capa de nuestra atmósfera que juega un papel crucial en la forma en que las ondas de radio viajan. Comprender el nivel de ionización de la ionosfera es, por lo tanto, esencial para garantizar la fiabilidad y eficacia de los sistemas de radiocomunicaciones. Este artículo explora en detalle la compleja relación entre la actividad solar y la ionosfera, y cómo estos fenómenos afectan a las comunicaciones por radio, desde los sistemas de navegación hasta las rutas de aerolíneas comerciales.
El Sol: Nuestra Estrella Dinámica
El Sol, una estrella del tipo enana amarilla con una edad aproximada de 4600 millones de años y un radio de unos 696.340 km, es el motor de nuestro sistema solar. En su núcleo, las temperaturas y densidades extremas impulsan la fusión nuclear del hidrógeno, liberando una inmensa cantidad de energía. Esta energía, en forma de radiación y partículas, viaja por el espacio, influyendo en nuestro planeta de maneras profundas.
La naturaleza dinámica del Sol se manifiesta en fenómenos como fulguraciones, prominencias, agujeros coronales y eyecciones de masa coronal (CME). Estos eventos proyectan al espacio radiación, campos magnéticos y partículas solares, alterando el entorno espacial que rodea a la Tierra. La radiación más energética, particularmente en los rangos de rayos UV (longitud de onda entre 20 y 300 angstroms) y rayos X (longitud de onda entre 8 y 20 angstroms), posee la capacidad de interactuar con las moléculas de la atmósfera terrestre.
La Ionosfera: Una Capa Atmosférica Fundamental

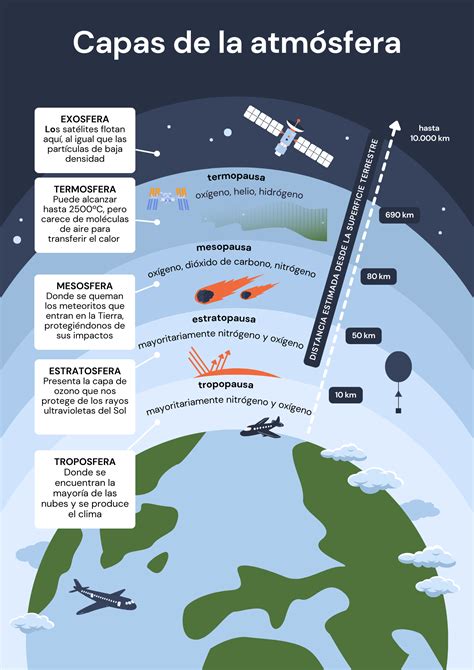

La ionosfera es una capa de la atmósfera terrestre situada entre aproximadamente 50 y 965 km de altitud. Está caracterizada por la presencia de iones y electrones libres, creados por la interacción de la radiación solar de alta energía con los gases atmosféricos. La radiación solar, al alcanzar la ionosfera, excita las moléculas de oxígeno e hidrógeno, provocando que entren en oscilación. Este proceso puede llevar a la disociación de moléculas en átomos e, crucialmente, a la liberación de electrones, un proceso conocido como ionización.
El grado de ionización de la ionosfera no es constante; varía con la hora del día, la estación del año y, de manera más significativa, con el ciclo solar de 11 años. Durante los periodos de alta actividad solar, la intensidad de la radiación ionizante aumenta, lo que resulta en una mayor densidad de electrones en la ionosfera.
El Impacto de la Ionización en las Comunicaciones por Radio
La ionosfera actúa como un espejo para las ondas de radio de baja frecuencia, permitiendo la comunicación a larga distancia mediante la reflexión de estas ondas. Sin embargo, el aumento en la densidad de electrones, causado por una mayor ionización, tiene un efecto directo en la propagación de las ondas de radio.
Atenuación de Ondas de Radio
Un incremento en la densidad de electrones en la ionosfera favorece la absorción de las ondas de radio en la banda de Alta Frecuencia (HF). Esto significa que a mayor nivel de ionización, mayor es la atenuación de estas ondas, dificultando las comunicaciones e incluso provocando "apagones de radio". La frecuencia de corte de la capa F2 de la ionosfera (foF2), que determina la frecuencia máxima que puede ser reflejada, está directamente relacionada con el Contenido Total de Electrones (TEC). Un mayor TEC, indicativo de una mayor ionización, generalmente resulta en una mayor foF2, permitiendo la propagación de frecuencias más altas.
Los picos en la densidad de flujo de radiación ionizante en la banda de rayos X, medidos por sondas como las GOES-16 y GOES-17 de la NOAA, se corresponden con fulguraciones solares. Estas fulguraciones liberan grandes cantidades de rayos X, que a su vez aumentan la ionización en la ionosfera. La escala de intensidad de estas emisiones de rayos X (umbrales A, B, C, M, X) nos da una indicación de la magnitud del impacto potencial en las comunicaciones.
Tormentas de Ruido Solar y Absorción Polar
Las emisiones del Sol en la banda de radio, particularmente durante eventos solares intensos, pueden dar lugar a tormentas de ruido. Estas tormentas empeoran la relación señal a ruido en sistemas de radiocomunicaciones que operan en las bandas de HF, VHF y UHF. Su duración puede variar desde minutos hasta horas.
Además, las eyecciones de masa coronal (CME) y los eventos de protones solares (SPE) pueden tener efectos devastadores en la propagación de ondas de radio. Los protones solares de alta energía, al impactar la Tierra, pueden causar tormentas de radiación solar. En la banda de HF, esto puede resultar en niveles de atenuación de hasta 1-4 dB por cada 1000 km. En las trayectorias polares, esta atenuación puede ser extrema, dando lugar a eventos de absorción polar (PCA). Estos eventos pueden hacer que las ondas de radio de HF no puedan propagarse, interrumpiendo gravemente las comunicaciones.
Factores Clave que Influyen en la Ionización
Varios factores derivados de la actividad solar influyen directamente en el nivel de ionización de la ionosfera:
Ciclo Solar y Manchas Solares

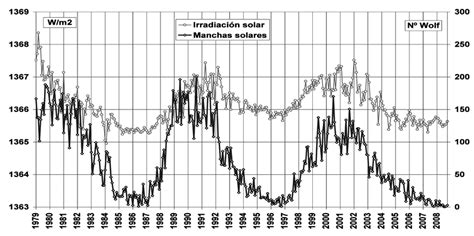

La actividad solar sigue un ciclo de aproximadamente 11 años, caracterizado por fluctuaciones en el número de manchas solares. Las manchas solares son regiones de intensa actividad magnética en la superficie del Sol. A mayor número de manchas solares, mayor es la ionización de la ionosfera. El Índice de Flujo Solar (SFI o F10.7), una medida del flujo solar a una longitud de onda de 10,7 cm, y el Número de Manchas Solares (SSN), que considera tanto manchas aisladas como grupos (número de Wolf), son indicadores clave de esta actividad. Existe una fuerte correlación entre el SFI y el SSN. Durante los picos del ciclo solar, hay más manchas solares, lo que mejora las condiciones de propagación en las bandas más altas de HF debido a una mayor ionización.
Viento Solar y Campo Magnético Interplanetario (IMF)

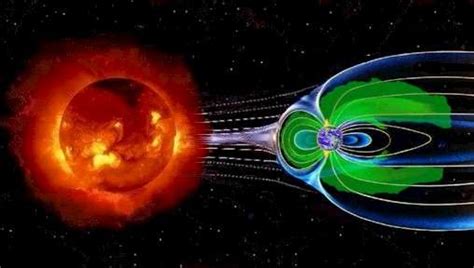

El viento solar, un flujo de partículas cargadas emitidas por el Sol, y el campo magnético interplanetario (IMF) que éste transporta, interactúan con el campo geomagnético de la Tierra. El IMF tiene una estructura espiral debido a la rotación del Sol. Si la componente Bz del IMF es negativa y de suficiente intensidad, puede favorecer la llegada de tormentas geomagnéticas a la Tierra.
Estas tormentas geomagnéticas, que ocurren entre uno y cuatro días después de una erupción solar o CME, saturando la ionosfera, provocan modificaciones en la magnetosfera y la ionosfera. Los efectos son más intensos en regiones ecuatoriales y por encima de los 10 MHz, con duraciones que varían según la latitud. En radiocomunicaciones, las tormentas geomagnéticas pueden causar variaciones negativas en la Frecuencia Máxima Utilizable (MUF), provocando el cierre de las bandas más altas de HF, o variaciones positivas, que pueden llevar a sobrealcances en VHF. Los niveles de absorción en HF también aumentan, pudiendo provocar el cierre total de la banda.
Así fue como descubrimos el viento solar
Monitoreo y Predicción de la Actividad Espacial
Para mitigar los efectos de la meteorología espacial en las radiocomunicaciones, es crucial monitorear y predecir la actividad solar. Las alertas de meteorología espacial, como las proporcionadas por la NOAA, ofrecen predicciones a corto plazo (24, 48 y 72 horas) y se actualizan frecuentemente.
Herramientas de Monitoreo
Diversas herramientas y tecnologías permiten el seguimiento de la actividad solar y sus efectos:
- Sondas Espaciales: Misiones como el SDO (Solar Dynamics Observatory) y SOHO de la NASA, equipadas con instrumentos como el AIA, EIT y LASCO, proporcionan imágenes en tiempo real del Sol en distintas longitudes de onda, permitiendo visualizar fenómenos como fulguraciones y CME. Las sondas GOES-16 y GOES-17 miden la densidad de flujo de radiación ionizante.
- Índices Solares: El Índice de Flujo Solar (SFI) y el Número de Manchas Solares (SSN) son parámetros clave para evaluar la actividad solar.
- Monitores de Espectro: Estos instrumentos analizan la intensidad de las señales recibidas en bandas de radiocomunicaciones, ayudando a identificar las mejores frecuencias de trabajo y las condiciones de propagación. Ejemplos incluyen los espectrógrafos de Yamagawa y Humain.
- Mediciones de Viento Solar y IMF: Satélites proporcionan datos en tiempo real sobre la temperatura, velocidad, densidad de protones y magnitud del campo magnético interplanetario.
- Índices Geomagnéticos: Los índices K y Ap miden las perturbaciones del campo geomagnético, proporcionando información sobre la intensidad de las tormentas geomagnéticas.
- Contenido Total de Electrones (TEC): Mapas de TEC muestran el grado de ionización en la ionosfera, dando una idea de las variaciones en la frecuencia de corte de la capa F2.
Predicciones y Alertas
Las alertas NOAA sobre meteorología espacial son vitales para los operadores de sistemas de radiocomunicaciones. Proporcionan información sobre predicciones a 24, 48 y 72 horas, actualizadas cada 5 minutos. En caso de eventos solares intensos, es crucial consultar los Monitores de Espectro y los Niveles de Absorción en HF, que pueden ser importantes en periodos de minutos a horas. Asimismo, para las tormentas geomagnéticas, se recomienda revisar los Niveles de Absorción en HF y las Variaciones de foF2 por actividad geomagnética.
Conclusión: Navegando la Complejidad de la Ionosfera
La ionización de la ionosfera, un fenómeno directamente influenciado por la actividad solar, es un factor determinante en la propagación de las ondas de radio. Desde las fulguraciones solares que aumentan la densidad de electrones y atenúan las señales HF, hasta las tormentas geomagnéticas que alteran la estructura de la ionosfera, la meteorología espacial presenta desafíos constantes para los sistemas de radiocomunicaciones. La comprensión de estos procesos, junto con el uso de herramientas de monitoreo y predicción, permite a los ingenieros y operadores anticipar y mitigar los efectos adversos, garantizando así la continuidad y fiabilidad de las comunicaciones en un mundo cada vez más interconectado. La continua investigación y el desarrollo de tecnologías de predicción son esenciales para navegar la complejidad de la ionosfera y optimizar el rendimiento de nuestros sistemas de radiocomunicaciones en el futuro.
