En la era digital actual, la demanda de ancho de banda se dispara exponencialmente, impulsada por el auge de servicios como el streaming de video en alta definición, la computación en la nube y el Internet de las Cosas (IoT). Las redes de fibra óptica se han consolidado como el medio fundamental para satisfacer estas crecientes necesidades, ofreciendo una transmisión de información eficiente, segura y de alta capacidad. Ante este panorama, tecnologías como la Multiplexación por División de Longitud de Onda Densa (DWDM) se vuelven cruciales, permitiendo la coexistencia y transmisión simultánea de múltiples flujos de datos sobre una única fibra óptica. Este artículo explora en profundidad la tecnología DWDM, sus componentes, su aplicación específica en escenarios de 40 Gbps y las soluciones para superar las limitaciones de distancia en infraestructuras existentes.
Fundamentos de la Tecnología DWDM
La tecnología DWDM se basa en un principio fundamental de la óptica: la capacidad de múltiples ondas de luz de distintas longitudes de onda para propagarse de forma independiente dentro de un mismo medio, como una fibra óptica. Los sistemas DWDM aprovechan esta propiedad para transmitir simultáneamente varios canales de información, cada uno codificado en una longitud de onda de luz específica. Esto se logra mediante el uso de láseres de alta precisión que generan pulsos de luz con longitudes de onda muy exactas.
En esencia, un sistema DWDM opera combinando la salida de múltiples transmisores ópticos, cada uno operando en una longitud de onda distinta, en una única fibra óptica. Este proceso se conoce como multiplexación. En el extremo receptor, un dispositivo demultiplexor separa estas señales ópticas combinadas, dirigiendo cada canal a su receptor correspondiente. La principal ventaja de DWDM es que, en lugar de requerir una fibra óptica separada para cada par de transmisor y receptor, permite que múltiples canales ocupen un solo cable de fibra óptica, optimizando drásticamente la infraestructura existente.
Una característica clave de DWDM es su independencia del protocolo y la velocidad de bits. Esto significa que las redes basadas en DWDM pueden transportar diversos tipos de tráfico, como IP, ATM, SONET, SDH y Ethernet, a diferentes velocidades a través de un único canal óptico. Por lo tanto, servicios tan variados como la voz, el correo electrónico, el video y los datos multimedia pueden transmitirse simultáneamente en sistemas DWDM. Los sistemas DWDM típicamente operan con canales espaciados muy cerca unos de otros, con separaciones comunes de 0.4 nm (50 GHz), 0.8 nm (100 GHz) o 1.6 nm (200 GHz). Los sistemas modernos pueden soportar un gran número de canales, a menudo 40, 44 u 88 canales, pudiendo alcanzar hasta 160 canales en implementaciones de alta densidad.
Componentes Clave de un Sistema DWDM
Para comprender plenamente el funcionamiento de DWDM, es esencial familiarizarse con sus componentes principales:
Transmisores y Receptores Ópticos
Los transmisores ópticos son la fuente de las señales que posteriormente se multiplexan. En un sistema DWDM, se utilizan múltiples transmisores, cada uno generando pulsos de luz en una longitud de onda específica. Los bits de datos eléctricos entrantes (0 o 1) modulan un flujo de luz, donde típicamente un destello de luz representa un "1" y la ausencia de luz un "0". Este proceso de conversión de señal eléctrica a óptica (E-O) es fundamental. En el extremo receptor, un fotodiodo detecta los pulsos de luz y los convierte de nuevo en una señal eléctrica (conversión óptica a eléctrica, O-E), sin alterar el formato de la señal digital subyacente.
Los sistemas DWDM requieren longitudes de onda de luz extremadamente precisas para evitar distorsiones o interferencias entre canales. Por ello, se emplean láseres individuales, cada uno operando a una longitud de onda ligeramente diferente. Los sistemas modernos operan con espaciamientos de frecuencia de 200, 100 y 50 GHz, y se investigan activamente sistemas con espaciamientos de 25 GHz y 12.5 GHz. Actualmente, es común encontrar en el mercado transceptores DWDM (como DWDM SFP, DWDM SFP+, DWDM XFP) que operan a 100 GHz y 50 GHz.
Filtros DWDM Mux/DeMux

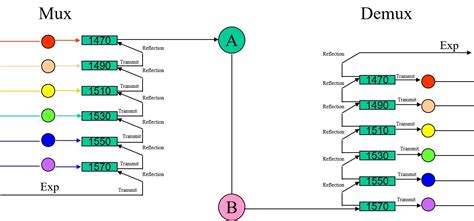

Los filtros DWDM, conocidos como multiplexores (Mux) y demultiplexores (DeMux), son el corazón de la agregación y separación de señales. Los Mux combinan las múltiples longitudes de onda generadas por los transmisores en una única fibra óptica. La señal resultante se denomina señal compuesta. En el extremo receptor, los DeMux separan la señal compuesta, descomponiéndola en sus longitudes de onda individuales y dirigiéndolas a receptores ópticos específicos. Es importante destacar que los dispositivos Mux/DeMux ópticos pueden ser pasivos, lo que significa que no requieren una fuente de alimentación externa para su funcionamiento, ya que la multiplexación y demultiplexación se realizan ópticamente.
Multiplexores Ópticos Add/Drop (OADM)
A diferencia de los Mux/DeMux básicos, los Multiplexores Ópticos Add/Drop (OADM) ofrecen una funcionalidad más avanzada. Permiten "agregar" (añadir) o "soltar" (eliminar) señales ópticas específicas de una longitud de onda determinada de la señal compuesta que fluye por la fibra. Esto es particularmente útil en redes donde se necesita insertar o extraer tráfico en puntos intermedios sin interrumpir el flujo de datos de otros canales. Los OADM diseñados para longitudes de onda DWDM se denominan OADM DWDM, mientras que los que operan en longitudes de onda CWDM se denominan OADM CWDM. Una evolución de los OADM son los ROADM (Reconfigurable Optical Add-Drop Multiplexer), que permiten la reconfiguración remota de las longitudes de onda, potencia y otros parámetros, eliminando la necesidad de intervención manual en el sitio.
Amplificadores Ópticos

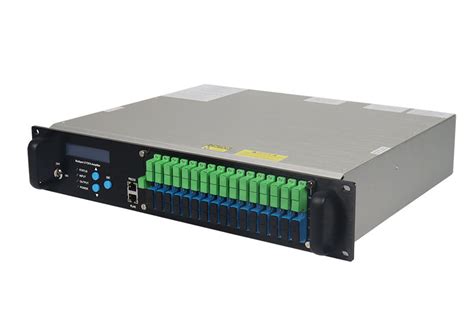

En transmisiones de larga distancia, la señal óptica sufre atenuación, perdiendo intensidad. Los amplificadores ópticos se encargan de restaurar la potencia de la señal sin necesidad de convertirla a formato eléctrico. Operan amplificando directamente los fotones de la señal óptica. Los Amplificadores de Fibra Dopada con Erbio (EDFA) son el tipo más común de amplificadores ópticos utilizados en sistemas DWDM. Estos amplificadores son capaces de amplificar señales en una amplia gama de longitudes de onda, lo cual es crucial para DWDM. Existen varios tipos de amplificadores ópticos para extender la distancia de transmisión, como EDFA DWDM, amplificadores Raman, entre otros.
Transpondedores (Convertidores de Longitud de Onda) / OEO
Los transpondedores, también conocidos como convertidores de longitud de onda óptico-eléctrico-óptico (O-E-O), desempeñan un papel vital en la interconexión de dispositivos de cliente con el sistema DWDM. Toman una señal óptica de una longitud de onda específica del dispositivo cliente, la convierten a una señal eléctrica, la procesan (realizando funciones 2R: Reamplificación y Reformado, o 3R: Reamplificación, Reformado y Retemporización) y, finalmente, la convierten de nuevo a una señal óptica en una longitud de onda compatible con el sistema DWDM. En el extremo receptor, el proceso se invierte, convirtiendo la señal DWDM a la longitud de onda utilizada por el dispositivo cliente. Los transpondedores son esenciales para adaptar diferentes tipos de tráfico y longitudes de onda a la infraestructura DWDM.
El Desafío de los 40 Gbps a Larga Distancia
El crecimiento de las empresas y el desarrollo de redes han llevado a un aumento sin precedentes en la cantidad de datos acumulados. Los sistemas de transmisión de red básicos a menudo requieren una mayor capacidad y una mayor distancia de transmisión para satisfacer las demandas de almacenamiento y transferencia de datos de gran volumen. Un escenario común surge cuando los clientes necesitan transmitir datos a distancias superiores a 40 km, pero su infraestructura existente está equipada con equipos de 10 Gbps y 40 Gbps, cuyos módulos ópticos y puentes de interfaz para 40 Gbps tienen una distancia máxima de transmisión inferior a 40 km. ¿Cómo abordar esta necesidad sin un despliegue masivo de nueva fibra óptica?
La Solución DWDM de HTF

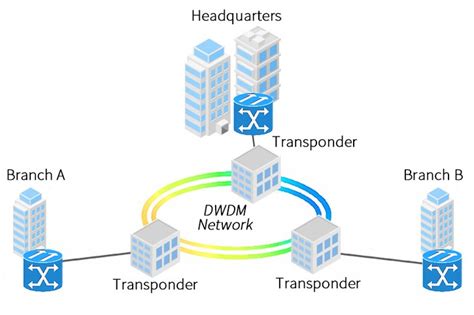

HTF (High-Throughput Fiber) ofrece una solución DWDM innovadora para este escenario. Esta solución utiliza un multiplexor de división de longitud de onda de 8 canales, amplificadores ópticos OEO y módulos ópticos DWDM de 10 Gbps para lograr la transmisión bidireccional en fibra dual. La principal ventaja de esta aproximación es su rentabilidad, ya que no requiere el despliegue adicional de infraestructura de fibra óptica.
El proceso comienza descomponiendo la señal óptica de 40 Gbps en cuatro señales ópticas de 10 Gbps mediante un puente de rama MTP-LC. Posteriormente, estas señales de 10 Gbps se convierten en cuatro longitudes de onda ópticas DWDM distintas utilizando amplificadores ópticos OEO, permitiendo una distancia de transmisión de hasta 80 km. Teniendo en cuenta la pérdida inherente en la transmisión óptica, la distancia máxima real de transmisión puede superar los 60 km, e incluso acercarse a los 80 km, cumpliendo así plenamente los requisitos de distancia de los clientes.
Dado que los módulos ópticos DWDM de 10 Gbps diseñados para 80 km operan en el régimen de transmisión de larga distancia, y su potencia óptica recibida promedio puede ser mayor que la potencia óptica de entrada, es necesario incorporar un atenuador óptico de 13-20 dB. Este atenuador reduce la intensidad de la señal de fibra óptica para asegurar que la potencia recibida real del módulo óptico sea inferior a la potencia óptica de entrada, previniendo así el daño al módulo.
Además, se despliega un amplificador de potencia óptica mejorado (BA) detrás del multiplexor de división de longitud de onda en el extremo transmisor. Este amplificador proporciona la potencia óptica necesaria para la transmisión del sistema, asegurando que la señal tenga la fuerza adecuada para alcanzar la distancia requerida.
Superando Limitaciones y Tendencias Futuras
La tecnología DWDM continúa evolucionando, impulsada por la necesidad de mayor capacidad y eficiencia. Los avances en láseres, amplificadores y técnicas de modulación permiten espaciar las longitudes de onda de forma más densa, aumentando el número de canales por fibra. La investigación se centra en sistemas con espaciamientos de 25 GHz y 12.5 GHz, y se exploran técnicas como la modulación de fase y algoritmos de inteligencia artificial para optimizar la asignación de canales y mejorar la utilización del espectro.
Los desafíos como la dispersión cromática, que degrada las señales a largas distancias, y los efectos no lineales como la mezcla de cuatro ondas (FWM), se abordan mediante técnicas de compensación de dispersión y la optimización de la potencia de transmisión. Componentes como los ROADM y el procesamiento digital de señales (DSP) son fundamentales para la escalabilidad y flexibilidad de las redes DWDM modernas.
En el contexto de la transmisión de 40 Gbps y más allá, DWDM se posiciona como la tecnología de elección para arquitectos de red que buscan maximizar la capacidad de su infraestructura de fibra existente. Las soluciones como la propuesta por HTF demuestran que, incluso con limitaciones de equipamiento, es posible extender significativamente las distancias de transmisión sin incurrir en costosos rediseños de infraestructura.
Tecnología DWDM
Ventajas de DWDM frente a otros métodos
La tecnología DWDM ofrece ventajas sustanciales en la transmisión de datos. Permite una capacidad significativamente mayor al transmitir múltiples señales simultáneamente a través de una única fibra óptica. Además, gracias a la utilización de diferentes longitudes de onda de luz, se logra una mayor distancia de transmisión al minimizar la degradación de la señal. En comparación con métodos como CWDM, DWDM ofrece una mayor capacidad y es más adecuado para aplicaciones de larga distancia, aunque su costo inicial puede ser superior.
Diferencias Clave entre CWDM y DWDM
La distinción fundamental entre CWDM (Coarse Wavelength Division Multiplexing) y DWDM radica en la capacidad de multiplexación y la distancia de transmisión. CWDM utiliza longitudes de onda más amplias y separadas, lo que le permite soportar menos canales (generalmente hasta 8) en comparación con DWDM, que puede albergar cientos de canales. CWDM es ideal para anillos urbanos de 50 a 80 km y es más económico, mientras que DWDM es la solución preferida para redes troncales de alta capacidad y larga distancia.
En conclusión, la tecnología DWDM, y en particular sus aplicaciones para alcanzar los 40 Gbps y superar las barreras de distancia, representa un pilar fundamental en la evolución de las redes de comunicación. Permite a las organizaciones escalar sus capacidades de transmisión de datos de manera eficiente y rentable, asegurando que la infraestructura de fibra óptica existente pueda soportar las crecientes demandas de la era digital.
