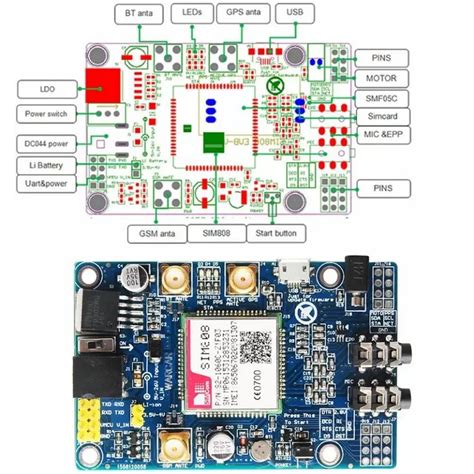

El Módulo SIM808: Un Centro de Comunicación y Posicionamiento para Proyectos Electrónicos

El módulo SIM808 se presenta como una solución integral para aquellos proyectos que demandan capacidades de comunicación celular y geolocalización precisa. Este dispositivo integrado combina las funcionalidades de GSM (Sistema Global para las Comunicaciones Móviles) y GPS (Sistema de Posicionamiento Global), abriendo un abanico de posibilidades para desarrolladores y entusiastas de la electrónica. Su versatilidad permite la realización de llamadas, el envío y recepción de mensajes SMS (Servicio de Mensajes Cortos), y la transferencia de datos a través de la red GPRS (Servicio General de Radio por Paquetes). Además, su componente GPS proporciona información de posicionamiento en tiempo real, lo que lo hace indispensable para aplicaciones de seguimiento de ubicación, sistemas de seguridad, monitoreo remoto de objetos y un sinfín de otras innovaciones.

Fundamentos de la Operación del SIM808

Para que el SIM808 pueda operar y comunicarse de manera efectiva, es fundamental la implementación de comandos AT. Estos comandos son un conjunto de instrucciones estandarizadas que permiten controlar módems y otros dispositivos de comunicación. En el contexto de un proyecto que involucra microcontroladores como Arduino, estos comandos se envían desde el Arduino hacia el módulo SIM808. La comunicación se establece típicamente a través de una interfaz serial, configurada a una velocidad de 9600 baudios, con la habilitación de los caracteres "NL" (Nueva Línea) y "CR" (Retorno de Carro) para asegurar la correcta interpretación de las instrucciones.

Un paso inicial y crucial para verificar la operatividad del módulo es emitir el comando de prueba "AT" a través del monitor serial. La respuesta esperada del módulo, si todo está en orden, es un simple "OK". Este comando básico confirma que el módulo está encendido, alimentado correctamente y capaz de recibir y procesar instrucciones.

Configuración del Módulo para SMS

La gestión de mensajes SMS es una de las funcionalidades clave del SIM808. Para configurar el módulo y asegurar que los mensajes sean enviados y recibidos correctamente, se emplean comandos específicos.

• AT+CSMP=17,167,0,0: Este comando es fundamental para configurar los parámetros del servicio de mensajes cortos (SMS). Los valores especificados (17, 167, 0, 0) ajustan diversos aspectos del comportamiento del SMS, como la prioridad, el tiempo de validez y otros indicadores. La correcta configuración de estos parámetros es vital para la fiabilidad en la entrega y recepción de mensajes.
• AT+CMGF=1: Este comando configura el módulo en modo de formato de mensaje corto (SMS). Al establecerlo en '1', se indica que los mensajes SMS se enviarán y recibirán en un formato de texto plano, lo que simplifica su procesamiento y lectura.
• AT+CMGS: Este es el comando utilizado para enviar un mensaje SMS. Su sintaxis requiere que el número de teléfono del destinatario sea especificado entre comillas inmediatamente después del comando. Por ejemplo, AT+CMGS="+1234567890". Una vez que se ha introducido el número, el módulo espera el contenido del mensaje. Para indicar el final del mensaje SMS y que este sea enviado, se utiliza el carácter ASCII 26, comúnmente representado como ^Z.

Integración con Arduino

La interconexión entre el módulo SIM808 y una placa Arduino es un proceso directo que permite aprovechar las capacidades del módulo en proyectos de hardware.

Pasos de Conexión e Inicialización

1. Inserción de la Tarjeta SIM: El primer paso, y obvio para el funcionamiento de cualquier módulo GSM/GPRS, es insertar una tarjeta SIM válida y activa en la ranura designada del módulo SIM808. Es importante asegurarse de que la tarjeta SIM esté correctamente posicionada.
2. Conexión a la Fuente de Alimentación: El módulo SIM808 requiere una fuente de alimentación estable. Se debe conectar el módulo a una fuente de energía adecuada, generalmente a través de los pines de alimentación designados. Es crucial verificar los requerimientos de voltaje y corriente del módulo para evitar daños.

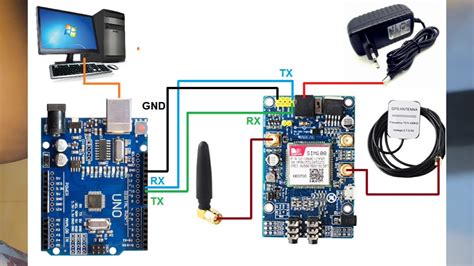

3. Conexión con Arduino: La conexión física entre el Arduino y el SIM808 se realiza típicamente a través de los pines de comunicación serial (RX/TX). El pin TX del Arduino se conecta al pin RX del SIM808, y el pin RX del Arduino se conecta al pin TX del SIM808. Además, se deben realizar las conexiones de tierra (GND) y alimentación.
4. Encendido del Módulo: Una vez realizadas las conexiones, se procede al encendido del módulo. Esto a menudo implica mantener presionado un botón de encendido durante unos segundos. La activación del módulo se evidencia visualmente a través de LEDs indicadores. Uno de los LEDs más importantes es el "NETWORK LED", que señaliza el estado de la conexión a la red celular.

El Comportamiento del LED de Red

El LED de red (NETWORK LED) en el SIM808 proporciona información vital sobre el estado de la conexión.

• Parpadeo Rápido: Inmediatamente después de encender el módulo, es común observar que el LED de la red parpadea rápidamente. Este parpadeo indica que el módulo está intentando registrarse en la red celular o que está en el proceso de búsqueda de señal. Una vez que el módulo se conecta exitosamente a la red, el patrón de parpadeo del LED de red suele cambiar a un parpadeo más lento, indicando una conexión estable.

Programación en Arduino

La interacción con el SIM808 desde Arduino se gestiona mediante código. Las funciones clave dentro de un sketch de Arduino para controlar el SIM808 incluyen:

• setup(): Esta función se ejecuta una sola vez al inicio del programa. Dentro de ella, se inicializa la comunicación serial con el módulo SIM808, estableciendo la velocidad de comunicación (baud rate). Además, se suelen configurar los comandos iniciales para poner el módulo en el modo deseado, como el modo SMS.
• loop(): Este es el bucle principal del programa, que se ejecuta repetidamente. Dentro del loop(), se pueden implementar lógicas para interactuar con el módulo, como verificar el estado de un botón conectado a un pin específico del Arduino (por ejemplo, el pin 2). Si el botón es presionado, se pueden desencadenar acciones, como el envío de un SMS.
• Funciones sendTabData() y sendData(): Estas funciones personalizadas son esenciales para abstraer el proceso de enviar comandos AT al módulo y leer sus respuestas. La función sendData() podría encargarse de enviar un string de comando a través del serial, y sendTabData() podría ser responsable de leer la respuesta del módulo, caracter por caracter, hasta que se reciba un indicador de fin de respuesta o se alcance un tiempo de espera. Las respuestas del módulo se pueden monitorear a través del monitor serial del IDE de Arduino, lo que es invaluable para la depuración.

Aplicaciones y Casos de Uso del SIM808

El módulo SIM808, con su doble capacidad GSM/GPRS y GPS, se presta a una amplia gama de aplicaciones prácticas y proyectos innovadores. Su bajo costo y su versatilidad lo convierten en una opción atractiva para diversas industrias y para aficionados.

Seguimiento y Monitoreo en Tiempo Real

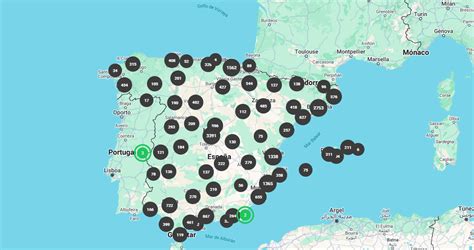

Una de las aplicaciones más evidentes es el seguimiento de la ubicación en tiempo real. Esto es particularmente útil para:

• Flotas de Vehículos: Empresas de logística, transporte y taxis pueden utilizar el SIM808 para monitorear la ubicación de sus vehículos, optimizar rutas, mejorar la eficiencia y garantizar la seguridad. El módulo GPRS permite la transmisión continua de datos de ubicación a una plataforma central.
• Seguridad Personal y de Objetos: El módulo puede integrarse en dispositivos de seguridad personal, como localizadores para niños o ancianos, o en sistemas de alarma para proteger bienes valiosos. En caso de emergencia, el dispositivo puede enviar la ubicación actual a contactos predefinidos.
• Monitoreo de Activos Remotos: En entornos industriales o agrícolas, el SIM808 puede ser utilizado para monitorear la ubicación y el estado de activos remotos, como maquinaria pesada, equipos de construcción o contenedores de carga.

Comunicación y Control Remoto

Además del seguimiento, las capacidades de comunicación del SIM808 abren puertas a sistemas de control remoto y monitoreo más complejos:

• Sistemas de Alerta y Notificación: Se pueden configurar sistemas para enviar alertas por SMS o a través de datos GPRS ante eventos específicos, como la detección de un intruso, un cambio en las condiciones ambientales (temperatura, humedad) o el mal funcionamiento de un equipo.
• Control de Dispositivos a Distancia: Mediante el envío de comandos SMS o a través de una conexión GPRS a un servidor, se puede controlar remotamente otros dispositivos conectados al microcontrolador. Por ejemplo, encender o apagar luces, activar alarmas o ajustar configuraciones de equipos.
• Proyectos de IoT (Internet de las Cosas): El SIM808 es una excelente puerta de entrada para proyectos de IoT, permitiendo que dispositivos "hablen" entre sí o con la nube, enviando datos de sensores y recibiendo instrucciones.

Otros Usos Notables

• Sistemas de Seguridad para Particulares: Más allá de las flotas, el módulo puede ser integrado en sistemas de seguridad para el hogar o vehículos particulares, ofreciendo una capa adicional de protección a un costo accesible.
• Proyectos Educativos y de Prototipado: Dada su relativa facilidad de uso y su amplia documentación, el SIM808 es una herramienta popular en entornos educativos y para prototipado rápido de ideas que requieren conectividad celular y localización.

Consideraciones sobre Adquisición y Despacho

La adquisición de módulos como el SIM808, y en particular de aquellos ofrecidos por distribuidores como MakersChile SpA, implica ciertos procesos y políticas que los clientes deben tener en cuenta.

Compra y Despacho en Contextos Especiales (COVID-19)

Durante periodos como la pandemia de COVID-19, los tiempos de procesamiento y despacho pueden verse extendidos. Las compras realizadas en tales circunstancias suelen ser procesadas, confirmadas y despachadas dentro de un plazo máximo de 30 días calendario. A pesar de estas extensiones, los esfuerzos se centran en agilizar los envíos tanto como sea posible. Los envíos se realizan a través de servicios de courier nacionales que proporcionan un número de transporte para el seguimiento en línea. Es recomendable contactar al proveedor para confirmar los métodos de entrega disponibles.

Proceso de Compra y Despacho Estándar

Para las compras con despacho normal, el plazo estimado para recibir el pedido suele ser de 2 a 5 días hábiles posteriores a la fecha de compra. Es importante notar que todos los costos de transporte y envío son asumidos por el cliente, a menos que existan promociones específicas de envío gratuito. Los productos generalmente se envían dentro de los dos primeros días hábiles después de la confirmación del pago. Al igual que en situaciones especiales, se utilizan servicios de courier nacionales con números de seguimiento.

Logística y Responsabilidad de Envío

El envío de los productos puede ser agrupado en una sola orden o enviado por separado, dependiendo de la disponibilidad de los artículos. La orden despachada es responsabilidad de una empresa de servicios courier externa al vendedor (en este caso, MakersChile SpA). Los despachos son realizados con altos estándares de calidad y cuidado en el empaquetado, prestando especial atención a los objetos frágiles.

Restricciones de Envío

Es fundamental tener en cuenta que no hay servicio de envío de productos los sábados, domingos ni festivos. Por lo tanto, se recomienda a los clientes realizar sus compras con suficiente antelación para evitar demoras. El proveedor no puede garantizar entregas en fechas y horas específicas.

Políticas de Devolución y Cambio

Las políticas de devolución y cambio son un aspecto crucial a considerar al adquirir productos electrónicos.

Proceso de Devolución o Cambio Presencial

Si un cliente necesita devolver o cambiar un producto, debe dejarlo presencialmente o enviarlo al centro de distribución del proveedor. El costo del envío en estos casos corre por cuenta del cliente. Una vez recibido el producto en el centro de distribución, se llevará a cabo una evaluación técnica. El objetivo de esta evaluación es determinar si el producto no ha sido manipulado, si se encuentra en perfecto estado y si conserva sus sellos originales.

Procedimiento de Cambio

Si la evaluación técnica confirma que el producto está en orden, se procederá a realizar el cambio correspondiente. El nuevo producto debe ser de un monto igual o superior al del producto original. En ningún caso se realizará una devolución de dinero bajo esta modalidad. La evaluación técnica puede demorar hasta 10 días hábiles desde la recepción del producto. Una vez finalizada, se informará al cliente el resultado y la resolución (aceptación o rechazo del cambio).

Devolución de Dinero por Defectos

Para solicitar la devolución del dinero, el cliente dispone de 5 días hábiles desde que el producto fue despachado y entregado. La devolución de dinero solo se efectuará si el producto adquirido presenta defectos de fábrica, está roto o tiene una falla demostrable. El equipo encargado realizará un análisis del caso, el cual incluirá una evaluación técnica que puede durar hasta 15 días hábiles. Transcurrido este plazo, se contactará al cliente con la resolución.

El módulo SIM808 representa una solución robusta y accesible para integrar capacidades de comunicación celular y posicionamiento GPS en una amplia variedad de proyectos. Su correcta implementación, combinada con plataformas como Arduino, permite el desarrollo de aplicaciones innovadoras en áreas como el IoT, la seguridad, la logística y la automatización. La comprensión de sus comandos AT, su proceso de configuración y las políticas de adquisición y devolución son pasos esenciales para cualquier desarrollador que desee aprovechar al máximo este versátil módulo.
