La transmisión de datos a través de fibra óptica se ha convertido en la columna vertebral de las comunicaciones modernas, permitiendo velocidades y capacidades sin precedentes. Sin embargo, la eficiencia y fiabilidad de estas redes dependen críticamente de la calidad de las conexiones entre los hilos de vidrio. La fusión de fibra óptica, ya sea a través de conectores o empalmes, es un proceso fundamental que ha recibido tanta atención como la propia fibra óptica. El objetivo principal es lograr una baja pérdida y alta resistencia mecánica, asegurando que la señal luminosa viaje con la menor atenuación posible y que la unión sea duradera.
La Evolución de los Conectores de Fibra Óptica: De la Necesidad a la Estandarización
La historia de los conectores de fibra óptica es un testimonio de la innovación impulsada por las demandas tecnológicas. Desde los primeros días de la computación, donde sistemas como el mainframe de IBM requerían conectores únicos, hasta la proliferación de estilos y diseños, el mercado ha sido el árbitro final de qué conectores tienen éxito. El Deutsch 1000, lanzado al mercado como el primer conector de fibra óptica, utilizaba un método de fijación con un pequeño mandril apretado con un tornillo. Posteriormente, los Laboratorios Bell desarrollaron el conector bicónico a finales de los años setenta, moldeado a partir de plástico relleno de vidrio, ofreciendo un acoplamiento más preciso y siendo ideal para férulas, además de ser más económico que mecanizar metal.
A lo largo del tiempo, han surgido numerosos estilos de conectores, probablemente más de 100 diseños, cada uno buscando ofrecer un equilibrio entre rendimiento (baja pérdida y reflectancia) y una terminación más fácil, rápida y/o barata. Se han hecho varios intentos de estandarizar los conectores para redes o sistemas, pero la diversidad sigue siendo una característica definitoria.
Conectores Populares y sus Características

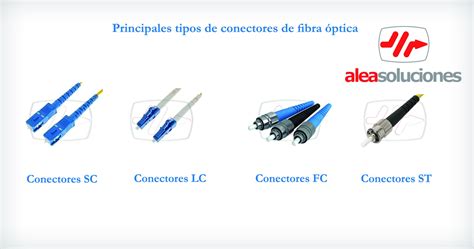

En la actualidad, dos estilos de conectores se han convertido en los más populares a nivel mundial: el SC y el LC. El conector SC (Subscriber Connector o Standard Connector) es un diseño probado y muchos sistemas se han construido en torno a él. El conector LC (Lucent Connector), que utiliza una férula cerámica más pequeña de 1.25 mm de diámetro (la mitad que el ST), se ha vuelto predominante en la mayoría de edificios y campus, especialmente en las nuevas instalaciones. El LC ofrece una mayor densidad de puertos, siendo crucial en entornos donde el espacio es limitado.
Otros conectores notables incluyen el ST (Straight Tip), que fue muy popular en sus inicios y aún se utiliza, aunque su popularidad es menor que la de los SC y LC. Los conectores ST utilizan una férula cilíndrica, típicamente de metal o plástico, para sujetar la fibra. También existen conectores multifibra como el MTP/MPO, que puede tener varias filas de 12 o 16 fibras en un solo conector. Debido a su complejidad de fabricación, estos conectores multifibra no suelen terminarse en campo, sino que se ensamblan en fábrica.
El Papel del Pulido y la Férula
La calidad de la conexión depende en gran medida del acabado y el tipo de pulido de la férula. Los conectores modernos suelen venir pulidos en fábrica mediante técnicas de adhesivo/pulido para garantizar una baja pérdida y reflectancia. Los primeros conectores, como los PC (Physical Contact), todavía tenían el extremo plano pulido, lo que resultaba en reflexión de la luz. Los avances llevaron a los conectores UPC (Ultra Physical Contact) y APC (Angled Physical Contact). Los conectores APC, con un ángulo de 8 grados en la cara de la férula, son especialmente importantes para aplicaciones donde la reflectancia es crítica, como en sistemas CATV moduladas en AM, ya que minimizan la reflexión Fresnel.
La férula, la pieza cilíndrica que aloja y alinea la fibra, es crucial. Las férulas suelen ser de cerámica (para mayor precisión y menor expansión térmica), pero también pueden ser de metal o plástico. La limpieza de la férula es fundamental, ya que la suciedad o la grasa de los dedos pueden dispersar o absorber la luz, causando pérdidas.
Empalmes de Fibra Óptica: Uniones Permanentes para Máximo Rendimiento
Mientras que los conectores se utilizan para conexiones desconectables, los empalmes crean uniones permanentes. El objetivo es lograr la menor pérdida y reflectancia, así como la unión más fiable posible. Prácticamente todos los empalmes monomodo son por fusión, mientras que los empalmes mecánicos se utilizan más para restauraciones temporales y para empalmes multimodo.
Empalme por Fusión: La Opción de Mayor Calidad

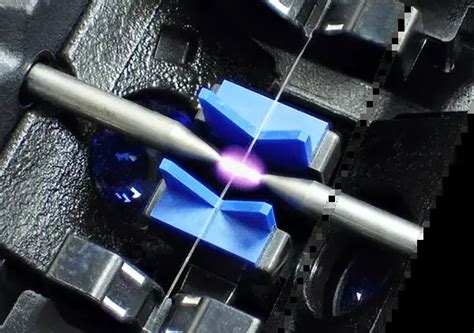

El empalme por fusión consiste en unir dos fibras mediante la fusión de sus extremos, típicamente utilizando un arco eléctrico generado por electrodos. El resultado es una unión casi perfecta o sin pérdidas, con una atenuación extremadamente baja (a menudo inferior a 0.01 dB). Este método es el preferido para aplicaciones de telecomunicaciones y redes de alta velocidad donde las pérdidas mínimas son esenciales.
El proceso de empalme por fusión, aunque tecnológicamente avanzado, sigue unos pasos fundamentales:
- Preparación de la Fibra: Esto incluye pelar la fibra para retirar la protección primaria, limpiarla meticulosamente con paños sin pelusa e impregnados en alcohol (preferentemente isopropílico de alta concentración) y cortarla con una cuchilla de precisión para asegurar un extremo plano y limpio, con un ángulo de corte menor a 1 grado. La limpieza es una prioridad máxima, ya que la suciedad puede interferir con el proceso de fusión y resultar en una pérdida deficiente.
- Fusión: La máquina empalmadora, o fusionadora, posiciona con precisión los extremos de las fibras utilizando cámaras digitales y sistemas de alineación (como PAS - Profile Alignment System, o LID - Light Injection & Detection) y los calienta con un arco eléctrico para que se fusionen. Las máquinas modernas pueden estimar la pérdida de empalme basándose en la alineación de los núcleos.
- Protección: Una vez fusionada, la unión se protege con un tubo de protección de empalmes termorretráctil. Estos tubos, que a menudo contienen elementos de resistencia para evitar dobleces, protegen la unión de la humedad, el polvo y los daños mecánicos.
Empalmes Mecánicos: Rapidez y Economía en Ciertas Aplicaciones
Los empalmes mecánicos unen los extremos de las fibras mediante un soporte mecánico que alinea los revestimientos, utilizando pegamentos o sistemas de presión para mantener la unión. Son más fáciles y rápidos de instalar que los empalmes por fusión, requiriendo una inversión inicial menor en equipos. Sin embargo, suelen presentar pérdidas de inserción típicas ligeramente superiores (alrededor de 0.1 dB) y una reflectancia menor que los empalmes por fusión.
El montaje de un empalme mecánico suele ser rápido, a menudo en menos de 3 minutos, y requiere herramientas mínimas. Son una opción viable para empalmes multimodo o en enlaces monomodo de corta distancia donde la máxima precisión no es crítica.
El Empalme Mecánico de Fibra - ¿Cómo reparar tu fibra óptica y mantener tu infraestructura de red?
Factores Críticos para un Rendimiento Óptico Óptimo
Independientemente de si se utilizan conectores o empalmes, varios factores son cruciales para garantizar un rendimiento óptico óptimo:
- Limpieza: La suciedad, el polvo y la grasa son los principales enemigos de las conexiones de fibra óptica. Todos los conectores, férulas y extremos de fibra deben mantenerse impecablemente limpios.
- Pulido: El acabado del extremo de la fibra es fundamental. Un pulido inadecuado puede causar pérdidas de inserción y alta reflectancia. Los conectores y pigtails hechos en fábrica, pulidos mediante procesos automatizados, suelen ofrecer el mejor rendimiento.
- Alineación: Las diferencias de diámetro del núcleo entre las fibras que se unen, así como el desalineamiento angular o lateral, pueden causar pérdidas significativas. Las máquinas de empalme por fusión con alineación de núcleo son superiores en este aspecto.
- Integridad de la Fibra: La fibra debe estar libre de grietas, rebordes o fracturas. Un corte limpio y perpendicular es esencial para un buen empalme.
- Pruebas: Es vital probar las conexiones y los cables para verificar su rendimiento. Un localizador visual de fallos (VFL) puede ayudar a identificar roturas o malas conexiones, mientras que un OTDR (Reflectómetro Óptico en el Dominio del Tiempo) o un equipo de prueba de pérdidas proporciona mediciones precisas de la atenuación y la reflectancia.
Consideraciones Económicas y Logísticas
La elección entre empalmes por fusión y mecánicos a menudo se reduce a un análisis de costes. Los empalmes por fusión requieren una inversión inicial considerable en equipos costosos (fusionadoras y cortadoras de precisión), pero el coste por empalme individual es menor, especialmente en grandes volúmenes. Los empalmes mecánicos tienen una inversión inicial más baja, pero el coste del material fungible por empalme es más elevado.
En aplicaciones de telecomunicaciones o CATV, donde se manejan grandes longitudes de fibra monomodo y se requiere la máxima fiabilidad, los empalmes por fusión son generalmente menos caros a largo plazo. Para redes LAN o aplicaciones FTTx de menor escala, los empalmes mecánicos pueden ser una alternativa más económica.
La logística también juega un papel. Los sistemas pre-terminados con conectores multifibra (como el MTP/MPO) se construyen en fábrica y ofrecen una instalación rápida en campo, pero a un coste mayor. Para instalaciones que requieren longitudes específicas o donde se necesita terminación en campo, la elección entre conectores y empalmes, y entre fusión y mecánico, dependerá de las habilidades del instalador, el entorno de trabajo y los requisitos de rendimiento.
La correcta instalación de cajas de empalme (closures) es igualmente crucial, ya que estas protegen las uniones de los elementos ambientales y organizan las fibras. Las normativas internacionales, como las de la serie EN 50174 o TIA-568.3-D, proporcionan directrices sobre su diseño, instalación y gestión del cableado para asegurar la integridad y longevidad de la red.
