La gestión eficiente de redes, especialmente en entornos corporativos o de gran escala, a menudo requiere la segmentación lógica del tráfico para mejorar la seguridad, el rendimiento y la administración. Las Redes de Área Local Virtual (VLANs) son una herramienta fundamental para lograr esta segmentación, permitiendo agrupar dispositivos en redes lógicas independientes, independientemente de su ubicación física. Este artículo detalla el proceso de habilitación de puertos FastEthernet para la VLAN 1 en dispositivos Cisco, abordando tanto los conceptos fundamentales como las configuraciones prácticas.
La Importancia de las VLANs en la Arquitectura de Redes

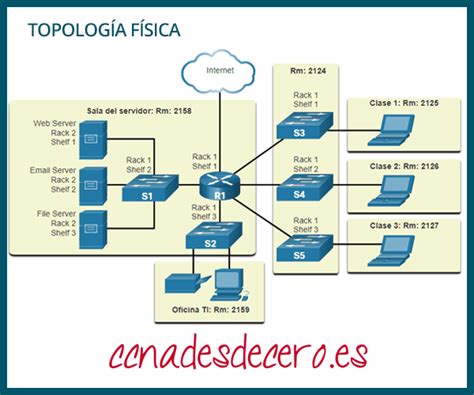

Las VLANs permiten crear redes virtuales separadas dentro de una misma infraestructura física. Esto significa que ordenadores que están físicamente distribuidos en diferentes ubicaciones pueden formar parte de la misma red lógica, y viceversa. En general, para diseñar redes de gran tamaño se utiliza una topología llamada de tres niveles, donde cada nivel cumple funciones distintas.
La asignación de puertos del switch a VLANs específicas es un paso crucial. Estos puertos se denominan "puertos de acceso". Es importante recordar que las VLANs están unidas a los puertos del switch. A menudo, las VLANs deben pasar por varios switches, lo que requiere puertos que transporten tráfico de varias VLANs. Estos puertos se denominan "troncos" o "puertos troncales". Al construir la arquitectura de redes, es fundamental que los usuarios no tengan acceso directo al cableado del switch. Una vez que se les asigna una VLAN, dicha VLAN queda asociada a la interfaz del switch.
Creación y Gestión de VLANs
Las VLANs no se crean "sobre la marcha" a medida que se definen las interfaces. El nombre de una VLAN, aunque no es estrictamente obligatorio, es muy recomendable para una mejor organización. ¿Qué ocurre si tenemos una red grande con varias decenas de VLANs? ¿Y si además, de vez en cuando, algunos nombres cambian o se crean otros nuevos? Evidentemente, conectarse a tantos switches tecleando una y otra vez los mismos comandos y/o cambiar los números o nombres correspondientes no solo es muy tedioso, sino propenso a errores.
Para facilitar la gestión de múltiples puertos y configuraciones, se pueden utilizar comandos como "range", que permiten aplicar configuraciones a un grupo de interfaces de manera eficiente. Por ejemplo, para configurar varios puertos FastEthernet para que pertenezcan a una VLAN específica, se puede emplear la sintaxis interface range FastEthernet0/1 - 10 y luego aplicar las directivas de configuración.
Protocolos de Transporte de VLANs: IEEE 802.1Q
Los switches que utilizan VLANs alteran las tramas de datos añadiendo un identificador de VLAN. Esto es imprescindible para que los switches sepan qué hacer con la trama y a qué red virtual pertenece. A este nuevo formato de trama se le da el nombre IEEE 802.1Q. Este protocolo es el estándar para construir tramas de datos que viajan entre enlaces troncales.
Configuración de Puertos de Acceso y Troncales
Los "puertos de acceso" están diseñados para conectar dispositivos finales, como ordenadores o impresoras, y solo transportan tráfico de una única VLAN. Por otro lado, los "puertos troncales" se utilizan para interconectar switches entre sí y pueden transportar tráfico de múltiples VLANs.

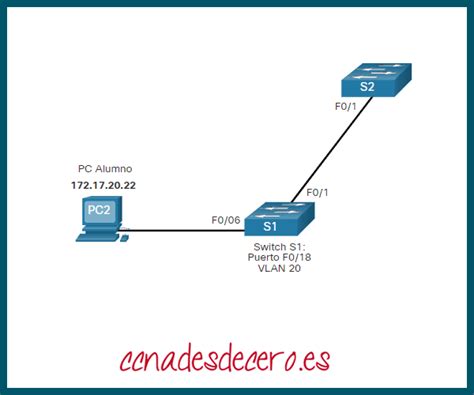

Habilitar un Puerto FastEthernet para la VLAN 1 (Modo Acceso):
Para asignar un puerto FastEthernet a la VLAN 1 como puerto de acceso, se siguen los siguientes pasos generales en la interfaz de línea de comandos (CLI) de un switch Cisco:
- Acceder al modo de configuración global:
enableconfigure terminal - Seleccionar la interfaz específica:
interface FastEthernetX/Y(Reemplazar X/Y con el número de ranura/puerto, por ejemplo,FastEthernet0/1). - Establecer el modo de puerto a "access":
switchport mode access - Asignar el puerto a la VLAN 1:
switchport access vlan 1 - Salir del modo de configuración de interfaz y guardar la configuración:
exitendwrite memory
Consideraciones sobre Puertos Bloqueados y Redundancia
En ocasiones, se puede observar que algunos puertos no están habilitados. En realidad, sí se deshabilitan, pero cuando tenemos ciclos en switches que forman parte de VLANs, puede ocurrir que un puerto esté bloqueado dentro de una VLAN, pero esté activo dentro de otra VLAN distinta. Esto es una medida de prevención de bucles de capa 2.
Al montar enlaces redundantes, los errores más típicos son equivocarse de interfaz. Si nos equivocamos de interfaz, habrá conexiones que pensamos que forman parte de un enlace agregado (como EtherChannel), y en realidad no lo hacen.
EtherChannel: Agregación de Enlaces para Mayor Ancho de Banda

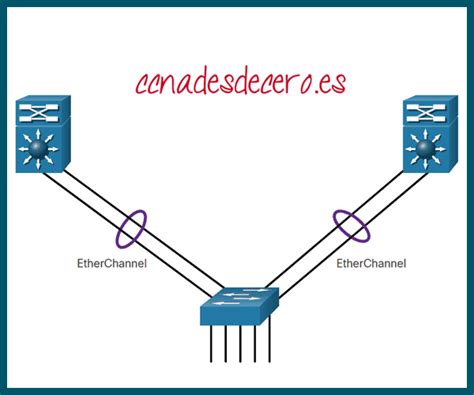

EtherChannel es una tecnología que permite agrupar varios enlaces físicos en un único enlace lógico, sumando su ancho de banda y proporcionando redundancia. Para crear un EtherChannel, se deben entrar en las distintas interfaces y usar el comando channel-group <numero> mode active.
Por ejemplo, si deseamos que dos switches agreguen sus enlaces y ofrezcan un ancho de banda sumado, y tenemos los ordenadores conectados a los puertos 0/1 de cada switch, podríamos configurar las interfaces 2, 3 y 4 de un switch para que pertenezcan a un grupo EtherChannel con número 1.
EtherChannel ofrece soporte a las VLANs de la misma manera que si fuera un enlace normal. Si, por ejemplo, los ordenadores superiores pertenecen a la VLAN 100 y los inferiores a la VLAN 200, debemos crear los interfaces de acceso correspondientes y luego configurar el EtherChannel para que acepte tráfico solo de las VLAN 100 y 200. Para ello, se entraría en los interfaces llamados port-channel <numero>, se pondrían en modo troncal y se añadirían las VLANs solicitadas.
DTP: Protocolo de Troncalización Dinámica
DTP (Dynamic Trunking Protocol) es un protocolo que permite configurar automáticamente los enlaces entre switches. DTP puede decidir poner un puerto en modo "trunk" o "access" automáticamente. Sin embargo, los switches que usan VLANs alteran la trama añadiendo un identificador de VLAN, siendo IEEE 802.1Q el protocolo estándar para ello.
Consideraciones de Seguridad y Gestión
Es fundamental que los usuarios no tengan acceso al cableado del switch. Al crear la arquitectura de redes, se debe tener cuidado al "copiar y pegar configuraciones" de unos switches a otros, ya que algunos puertos troncales van a necesitar "permiso" para manejar el tráfico de ciertas VLANs.
Todos los switches modernos tienen la capacidad de exportar su configuración a un servidor de ficheros TFTP (Trivial File Transfer Protocol), lo cual es útil para copias de seguridad y restauración.
Recuperación y Configuración Inicial de Switches
En caso de necesitar restablecer la configuración de un switch a sus valores de fábrica, se puede realizar mediante el botón MODE. Manteniendo pulsado el botón MODE hasta que los diodos parpadeen y luego se queden fijos, el switch se reiniciará. Tras el reinicio, el switch activará un servidor DHCP, permitiendo obtener una dirección IP automáticamente. Posteriormente, se puede acceder al switch para reconfigurarlo.
Si la VLAN 1 tiene una dirección IP configurada que se desea cambiar, por ejemplo, a 10.15.0.192/24, se puede realizar este cambio y borrar la dirección IP anterior. Es importante tener en cuenta que al cambiar la dirección IP de gestión de la VLAN 1, se perderá la conexión con el switch si nuestro equipo se encuentra en una red diferente.
Como Crear y Configurar una VLAN Cisco Packet Tracer - Cisco CCNA
Verificación de la Configuración de VLANs y Puertos
Una vez asignada una VLAN a un puerto, es crucial verificar la configuración. Las partes a verificar incluyen:
- Asignación de VLAN al puerto: Confirmar que el puerto está asignado a la VLAN correcta.
- Modo del puerto: Asegurarse de que el puerto está configurado en el modo adecuado (access o trunk).
- Existencia de la VLAN: Verificar que la VLAN a la que se intenta asignar el puerto realmente existe en la configuración del switch.
Problemas de conectividad pueden surgir si la VLAN está conectada en el puerto incorrecto o si la VLAN no existe. La forma de asignar VLANs a puertos Cisco es una habilidad fundamental que se domina tras completar cursos especializados en redes Cisco, preparando al profesional para obtener certificaciones oficiales.
Ejemplo Práctico: Redes para Oficinas
Consideremos un ejemplo práctico en una oficina donde se divide la red VLAN en dos: una para el uso interno de empleados (impresora y ordenadores) y otra para invitados que vienen ocasionalmente a reuniones. Esto mejora la seguridad y el control del tráfico.
Conclusión sobre la Configuración de Puertos FastEthernet para VLAN 1
La configuración de puertos FastEthernet para la VLAN 1, o cualquier otra VLAN, es un proceso fundamental en la administración de redes Cisco. Implica comprender los conceptos de puertos de acceso y troncales, la importancia de la segmentación de red a través de VLANs, y el uso de protocolos como IEEE 802.1Q para el transporte de tráfico entre switches. La correcta asignación de puertos a VLANs, junto con una gestión cuidadosa de la configuración y la verificación de la red, son esenciales para mantener una infraestructura de red segura, eficiente y escalable. Dominar estos conceptos, junto con el uso de herramientas como EtherChannel para la agregación de enlaces y DTP para la negociación automática de troncales, permite a los administradores de red construir y mantener redes robustas y adaptadas a las necesidades empresariales. La habilidad para diagnosticar y resolver problemas comunes, como la conectividad o la asignación incorrecta de puertos, es igualmente vital para el éxito en la administración de redes.
