Desentrañando el Mundo de los Módulos XBee para Comunicaciones Inalámbricas con Arduino

Bienvenidos al fascinante mundo de la comunicación inalámbrica con los módulos XBee. Si eres un entusiasta de la electrónica, un desarrollador de proyectos o simplemente alguien curioso por la tecnología, es probable que hayas oído hablar de estos pequeños pero potentes dispositivos. Los módulos XBee son, en esencia, pequeños chips azules capaces de establecer comunicación inalámbrica entre sí, abriendo un abanico de posibilidades para reemplazar cables y crear sistemas más flexibles y autónomos. Desde la construcción de vehículos radiocontrolados hasta la implementación de redes de sensores complejas, los XBee se presentan como una solución versátil.

Sin embargo, la diversidad de modelos, series y configuraciones puede resultar abrumadora al principio. ¿Cuántos módulos se necesitan para un proyecto? ¿Cuál es la diferencia fundamental entre XBee Series 1 y Series 2? ¿Por qué existe una variedad de antenas? ¿Qué implican las designaciones "PRO" y su ausencia? Y, crucialmente, ¿qué adaptadores y placas de desarrollo son necesarios para integrar estos módulos en nuestros proyectos, especialmente cuando se trabaja con plataformas como Arduino? Este artículo se propone desglosar el universo XBee, ofreciendo una guía clara y detallada para navegar por sus diferentes facetas.

Una de las grandes ventajas de los módulos XBee, independientemente de su serie o modelo específico, radica en la estandarización de sus pines. Las conexiones de alimentación, tierra y los pines de comunicación serial (TX/RX) suelen ubicarse en las mismas posiciones. Esta característica los hace, en la mayoría de las aplicaciones sencillas, totalmente intercambiables. Si bien algunas funcionalidades avanzadas pueden no ser compatibles entre todas las series, para los principiantes, esta uniformidad simplifica enormemente el inicio. A continuación, exploraremos en profundidad los distintos tipos de módulos XBee y sus características.

Comprendiendo los Términos: XBee, Zigbee y Bumblebee

Para una comprensión clara, es útil definir los términos clave.

XBee: Según Digi International, el fabricante de estos módulos, los XBee son soluciones integradas que proporcionan un medio inalámbrico para la interconexión y comunicación entre dispositivos. Estos módulos emplean el protocolo de red IEEE 802.15.4 para crear redes FAST POINT-TO-MULTIPOINT (punto a multipunto) o redes PEER-TO-PEER (punto a punto). Fueron diseñados específicamente para aplicaciones que demandan un alto volumen de datos, baja latencia y una sincronización de comunicación predecible. En términos prácticos, XBee es una marca de Digi que se basa en el protocolo Zigbee, ofreciendo módulos inalámbricos fáciles de usar.

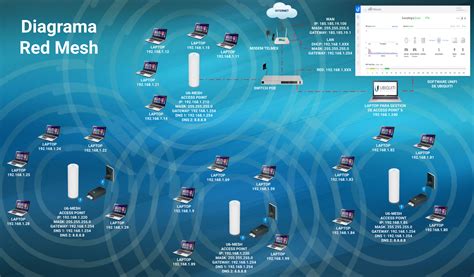

Zigbee: Zigbee no es un módulo en sí, sino una alianza y un estándar de redes MESH (malla) caracterizado por su eficiencia energética y su rentabilidad. Si bien su definición técnica es extensa y va más allá del alcance de nuestra discusión sobre los módulos XBee, es importante saber que los XBee a menudo operan bajo este estándar o uno similar.

Bumblebee: Este término no se refiere a un tipo de módulo XBee. Es posible que haya surgido en algún contexto específico o como un nombre de proyecto, pero no es una designación estándar dentro del ecosistema XBee.

Navegando por las Series de XBee: ¿Cuál Elegir?

La distinción entre las diferentes "Series" de XBee es fundamental para seleccionar el módulo adecuado para nuestro proyecto. Es crucial entender que el hardware de ciertas series NO ES COMPATIBLE entre sí.

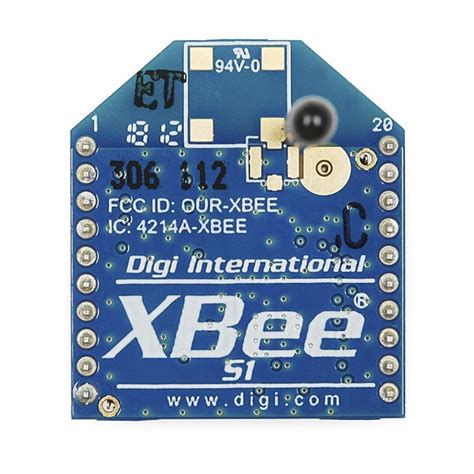

XBee Series 1 (XBee 802.15.4):Considerada la serie más sencilla para iniciarse, los módulos XBee Series 1 destacan por su facilidad de uso. No requieren una configuración exhaustiva para funcionar en comunicaciones punto a punto, ofreciendo un rendimiento comparable a las series más avanzadas sin la complejidad de la preconfiguración. Si estás comenzando en el mundo de XBee, esta serie es altamente recomendable. Físicamente, estos módulos no llevan la indicación "Series 1" impresa, pero si no especifica otra serie, es muy probable que sea un modelo de Serie 1.

XBee Znet 2.5 (Formalmente Series 2 - Retirado):Estos módulos, aunque ya no se venden, fueron los precursores de funcionalidades más avanzadas. Los módulos Serie 2 requieren configuración previa y pueden operar en modo Transparente (AT) o mediante comandos API, dependiendo del firmware cargado. Su principal atractivo es la capacidad de formar redes mesh, lo que los hace altamente configurables y potentes. Sin embargo, su configuración es más compleja que la de la Serie 1. Es imperativo recordar que no son compatibles con la Serie 1.

XBee ZB (El Actual Módulo Series 2):Este módulo es esencialmente una evolución del Znet 2.5, incorporando un firmware actualizado. Al igual que su predecesor, soporta modos Transparente y API, y puede operar en redes mesh. La compatibilidad del firmware entre Znet 2.5 y ZB existe, permitiendo la actualización, pero se debe elegir y mantener un firmware consistente para toda la red. Los módulos ZB son frecuentemente referidos como "Serie 2", y es importante reiterar su incompatibilidad total con la Serie 1.

XBee 2B (El Módulo Series 2 Más Actual):Representa una mejora hardware sobre los módulos ZB, optimizando, por ejemplo, el consumo de energía. Funcionan con el firmware de los módulos ZB, pero debido a los cambios de hardware, no son compatibles con el firmware del Znet 2.5. Si se planea integrar un módulo 2B en una red existente con módulos Znet 2.5, se debe proceder con precaución.

Módulos de 900MHz:Aunque técnicamente no son una "Serie" en el mismo sentido, constituyen una familia distinta. Estos módulos pueden operar con dos tipos de firmware: DigiMesh y Point-to-Multipoint. El hardware es idéntico, pero el firmware determina su funcionalidad. La versión Point-to-Multipoint es más común, pero el firmware puede ser cambiado. Si bien son relativamente "plug and play", para aprovechar al máximo sus capacidades se requiere configuración.

XBee XSC:Estos módulos son una variante de los de 900MHz, pero priorizan el alcance sobre la velocidad de datos. Mientras que los módulos de 900MHz estándar ofrecen velocidades de datos de aproximadamente 156 Kbps (comparado con los 250 Kbps de otras series), los XSC operan a unos 10 Kbps. A cambio, con una antena de alta ganancia, pueden alcanzar distancias de hasta 24 Km, y alrededor de 9.6 Km con una antena regular. No requieren configuración externa y poseen un conjunto de comandos diferente, por lo que se recomienda revisar su hoja de datos.

Tipos de Antenas para XBee: Amplificando la Señal

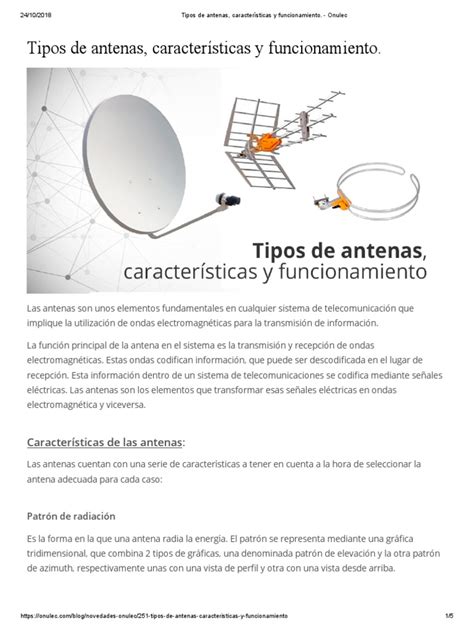

La elección de la antena es crucial para optimizar el alcance y la calidad de la comunicación inalámbrica. Los módulos XBee ofrecen diversas opciones:

• Chip Antenna: Un pequeño chip integrado que actúa como antena. Es una solución rápida, sencilla y económica.
• Wire Antenna (Whip Antenna): Una antena de cable simple que sobresale del módulo.
• u.FL Antenna: Un conector pequeño que permite acoplar una antena externa. Ideal para integrar el equipo dentro de una caja y situar la antena en el exterior.
• RPSMA Antenna: Un conector de mayor tamaño para antenas externas, ofreciendo una conexión robusta y la misma flexibilidad que el u.FL para la ubicación de la antena.

Regular, PRO y Otras Consideraciones: Alcanzando Más Lejos

Regular vs. PRO: La principal diferencia entre un módulo XBee regular y un XBee PRO radica en su tamaño, consumo de energía y coste. Los módulos PRO son ligeramente más grandes, consumen más potencia, pero ofrecen un alcance significativamente mayor (aproximadamente 1.6 Km frente a los 91.5 metros de los modelos regulares). Si el alcance es una prioridad o simplemente se busca el máximo rendimiento, los modelos PRO son la elección. Es importante destacar que ambos tipos de módulos, PRO y regulares, pueden coexistir y mezclarse dentro de la misma red.

900MHz vs. 2.4GHz: La mayoría de los módulos XBee operan en la banda de 2.4 GHz, una frecuencia común para muchas tecnologías inalámbricas. Sin embargo, existen módulos que operan en la banda de 900 MHz. Estos últimos ofrecen ventajas notables: mayor alcance, especialmente con antenas de alta ganancia (hasta casi 24 Km), y una mejor penetración de señal a través de obstáculos debido a su menor frecuencia. No obstante, es fundamental tener en cuenta que la banda de 900 MHz puede tener restricciones de uso en algunos países. Digi ofrece versiones de 868 MHz que sí están permitidas en la mayoría de las naciones europeas. Es importante recalcar que los módulos de 900 MHz y 2.4 GHz no pueden mezclarse en la misma red.

Adaptadores y Placas de Desarrollo: Conectando XBee a tu Proyecto

Para interactuar con los módulos XBee, especialmente para su configuración y para integrarlos en sistemas como Arduino, se utilizan diversos adaptadores y placas.

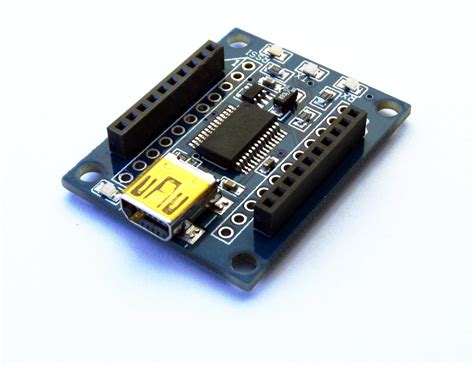

• XBee Explorer: Esencial para conectar módulos de Series 2/2.5/ZB a un PC, permitiendo la instalación de firmware, el cambio de configuración y la comunicación directa con el ordenador. Existen versiones con conector microUSB (Explorer USB) y otras para conexión directa al puerto USB.

• XBee Explorer Regulated: Ideal para integrar un módulo XBee en un circuito propio que opera a 5V. Incorpora un regulador de 3.3V, actuando como un "breakout" o placa de prototipado.

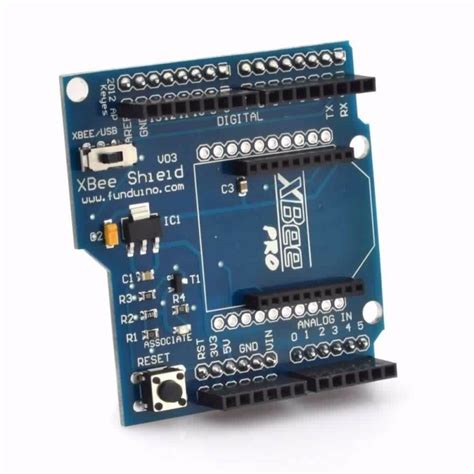

• XBee Shield: Diseñado específicamente para acoplar un módulo XBee a una placa Arduino. Incluye un regulador de 3.3V y, en sus versiones más recientes, un interruptor que permite seleccionar si el XBee se comunica con los pines UART del Arduino o con otros pines digitales.

• XBee Breakout: Su función principal es adaptar el espaciado de los pines del módulo XBee (normalmente de 2mm) al espaciado estándar de 0.1" (2.54mm) utilizado en protoboards y placas de desarrollo. Esto facilita enormemente la conexión física del módulo.

Herramientas y Recursos para Empezar

Para comenzar a trabajar con módulos XBee, se necesitan algunas herramientas y software esenciales:

• Software X-CTU: Este programa, disponible únicamente para Windows, es la herramienta principal para configurar y probar los módulos XBee. Permite flashear firmware, ajustar parámetros de red y realizar diagnósticos.

• Páginas de Producto: Las páginas oficiales de Digi International para cada serie de XBee (como la Serie 1 y la Serie ZB) ofrecen información técnica detallada, hojas de datos y guías de usuario.

• Regulaciones Gubernamentales: Es vital consultar las normativas locales sobre el uso de frecuencias de radio. Las regulaciones varían según el país, y es importante asegurarse de que los módulos XBee seleccionados sean legales para su uso en la región de operación.

• Libros y Tutoriales: Recursos como "Building Wireless Sensor Networks" de Robert Faludi ofrecen una inmersión profunda en la creación de redes inalámbricas con XBee, cubriendo desde la configuración hasta el uso avanzado de pines y funciones de ahorro de energía.

Configuración Paso a Paso de un Módulo XBee S2C: Un Tutorial Práctico

Este tutorial se enfoca en la configuración de un módulo XBee S2C, destacando su capacidad para crear redes mesh.

Roles en la Red XBee:

• Coordinador XBee: El módulo que inicia la red. Selecciona el canal de transmisión y asigna direcciones a los demás módulos que se unen.
• Router XBee: Puede transmitir y recibir datos, y también retransmitir datos de otros módulos en la red.
• End Device XBee: Principalmente para transmitir datos; no retransmite información de otros nodos.

Tipos de Conexión:

• Punto a Punto: Un módulo se comunica directamente con otro.
• Broadcast: Un módulo envía un mensaje a todos los módulos dentro del mismo PAN ID.

Proceso de Configuración con XCTU:

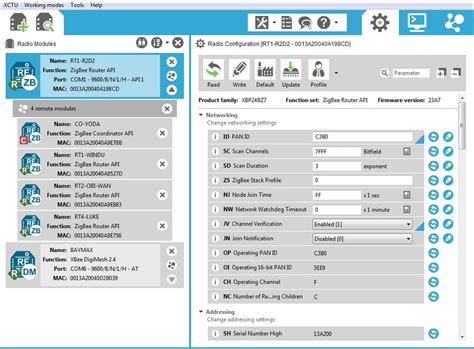

1. Instalar XCTU: Descarga e instala el software XCTU en tu ordenador.
2. Conectar el Módulo: Utiliza un adaptador XBee Explorer o una placa compatible para conectar el módulo XBee a tu PC.
3. Abrir XCTU y Detectar Módulo: Ejecuta XCTU y haz clic en el icono de lupa para buscar y seleccionar tu módulo.
4. Leer Configuración Actual: Haz clic en el botón 'Read' para visualizar la configuración existente del módulo.

Configuración para Comunicación Punto a Punto (Coordinador y Router):

• Módulo Coordinador:

  • Busca la opción 'CE (Coordinator Enable)' y configúrala en 'Coordinator [1]'.
  • Establece el 'ID (PAN ID)' a un valor único, por ejemplo, '2000'.
  • Los parámetros 'DH (Destination Address High)' y 'DL (Destination Address Low)' deben configurarse para apuntar a la dirección del módulo router. Para ello, necesitarás obtener el Número de Serie Alto (SH) y Bajo (SL) del módulo router.

• Módulo Router:

  • En el paso 7 de la configuración, elige 'ZIGBEE ROUTER AT'.
  • En el paso 10, utiliza los valores 'SH' y 'SL' correspondientes al módulo coordinador.
  • Modifica el parámetro 'JV (Channel Verification)' a '1'.
  • Asegúrate de que los parámetros 'DH' y 'DL' del router apunten a la dirección del coordinador.

Configuración para Broadcast:

Para que un módulo envíe mensajes a todos los demás en la red, configura sus parámetros de destino:

• Establece 'DH' a 0x0000 y 'DL' a 0xFFFF. Cualquier mensaje enviado a esta dirección será recibido por todos los módulos con el mismo PAN ID.

Modo API vs. Modo AT (Transparente):

• Modo AT (Transparente): Es el modo predeterminado y más sencillo, donde el módulo actúa como un simple puente serial.
• Modo API: Permite un control más avanzado sobre las capacidades del módulo. Los comandos y respuestas se estructuran en tramas de datos con un formato específico. Para habilitarlo, busca la opción 'AP (API Enable)' y configúrala adecuadamente.

Integración con Arduino y Lectura de Pines Digitales:

Para utilizar las capacidades de entrada/salida digital de los módulos XBee con Arduino, se requiere un código específico.

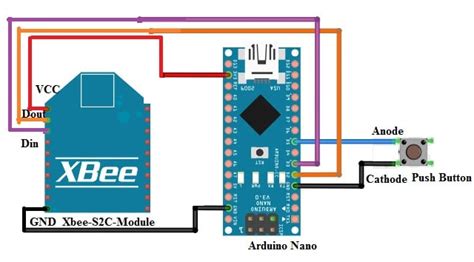

1. Configuración de Pines I/O: En XCTU, busca las opciones relacionadas con los pines de Entrada/Salida (I/O) y configúralas según sea necesario. Por ejemplo, configurar opciones como D0, D1, etc., a '3 - Digital Input' establecerá esos pines como entradas digitales.
2. Frecuencia de Muestreo (IR): La opción 'IR (IO Sampling Rate)' define la frecuencia, en milisegundos, con la que el módulo muestrea el estado de los pines configurados como entrada.
3. Código Arduino: Se necesita un sketch de Arduino que utilice la biblioteca SoftwareSerial para comunicarse con el módulo XBee. El código debe ser capaz de:
   • Detectar el delimitador de inicio de una trama de datos XBee (0x7E) al recibir datos.
   • Leer y procesar los bytes de la trama, identificando los datos correspondientes a los pines DIO.
   • Descomponer la trama para mostrar el estado lógico de cada pin DIO.

Ejemplo de Lógica de Recepción de Trama (Pseudocódigo):

// Si se recibe 0x7E (delimitador de inicio)// Leer longitud de la trama// Leer tipo de trama// Leer datos de los pines DIO// Leer checksum// Procesar y mostrar estado de pines DIO

Al presionar botones conectados a los pines de entrada digital configurados, el estado lógico leído a través del monitor serial del Arduino debería reflejar los cambios. Es importante notar que, si las resistencias de pull-up internas no están activadas o no se utilizan resistencias externas, los pines no presionados podrían leer un estado lógico alto ('1') debido a la flotación.

Este tutorial demuestra la versatilidad de los módulos XBee para establecer comunicaciones inalámbricas en diversos modos, desde el simple punto a punto hasta redes mesh más complejas, y su integración con plataformas de desarrollo como Arduino para interactuar con el mundo físico. La capacidad de conectar equipos de manera inalámbrica es un pilar fundamental para la expansión de la Internet de las Cosas (IoT).

Configuración para un Proyecto Básico con Arduino:

Un proyecto común implica conectar un módulo XBee a un Arduino y otro a un PC para la recepción de datos.

1. Hardware: Se necesitan dos módulos XBee Series 2, un Arduino, un XBee Explorer USB para el PC, y la placa XBee Shield o un protoboard con adaptadores para el Arduino.
2. Configuración del PC: Conecta el primer XBee al PC a través del XBee Explorer USB. Abre XCTU, selecciona el puerto COM correspondiente y configura este módulo como Coordinador. Anota su Dirección de Red (DH/DL).
3. Configuración del Arduino: Conecta el segundo XBee al Arduino (usando el XBee Shield o cableado directo). Configura este módulo en XCTU como Router (o End Device, según la necesidad), asegurándote de que su PAN ID coincida con el del coordinador y que su Dirección de Destino (DH/DL) apunte a la del coordinador.
4. Código Arduino: Programa el Arduino para enviar datos seriales al XBee conectado.
5. Recepción en PC: Utiliza el software X-CTU o el propio Arduino IDE (con el XBee Explorer en el PC) para recibir los datos transmitidos por el módulo conectado al Arduino.

Verificación del Funcionamiento:

Para confirmar que la comunicación inalámbrica está operativa, se pueden usar varias herramientas:

• Software X-CTU: La consola de X-CTU permite enviar y recibir mensajes entre los módulos configurados.
• Arduino IDE: El monitor serial del Arduino IDE puede usarse para visualizar los datos recibidos por el módulo conectado al PC, o para enviar comandos al módulo conectado al Arduino.

La correcta configuración y el entendimiento de las interacciones entre los módulos XBee y plataformas como Arduino abren la puerta a una infinidad de proyectos innovadores en el campo de la automatización, la robótica y la monitorización remota.
