La conectividad de red es la piedra angular de la comunicación digital moderna. Sin embargo, los problemas de enrutamiento, particularmente aquellos relacionados con rutas estáticas y predeterminadas, pueden interrumpir esta conectividad, llevando a la pérdida de acceso a recursos y a la frustración de los usuarios. Este artículo profundiza en la naturaleza de estos problemas y proporciona un enfoque metódico para su diagnóstico y resolución, con un enfoque específico en la identificación de rutas faltantes o mal configuradas.
El Proceso de Reenvío de Paquetes con Rutas Estáticas

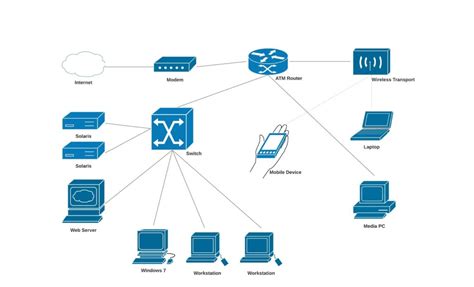

Para comprender los problemas, primero debemos entender cómo funcionan las rutas estáticas. Consideremos un escenario donde PC1 intenta enviar un paquete a PC3. El paquete, al llegar a la interfaz GigabitEthernet 0/0 del Router 1 (R1), no encuentra una ruta específica hacia la red de destino, 192.168.2.0/24. En esta situación, R1 recurre a su ruta estática predeterminada. El paquete se encapsula en una nueva trama. Dado que el enlace entre R1 y R2 es un enlace punto a punto, R1 añade una dirección de "todos unos" (broadcast) para la dirección de destino de Capa 2 y reenvía la trama a través de su interfaz serial 0/0/0.
Al llegar al Router 2 (R2) en su interfaz serial 0/0/0, el paquete se desencapsula. R2 examina su tabla de enrutamiento y encuentra una ruta estática configurada para la red 192.168.2.0/24, que indica que el tráfico debe salir por su interfaz serial 0/0/1. R2, similar a R1, encapsula el paquete en una nueva trama, añade una dirección de broadcast para la Capa 2 y la envía a través de la interfaz serial 0/0/1.
El paquete finalmente llega al Router 3 (R3) a través de su interfaz serial 0/0/1. R3 desencapsula la trama y busca una ruta hacia el destino. En este caso, R3 tiene una ruta directamente conectada a la red 192.168.2.0/24 a través de su interfaz GigabitEthernet 0/0. Para entregar el paquete a PC3, R3 necesita la dirección MAC de PC3. Si la entrada en la tabla ARP de R3 para 192.168.2.10 no existe, R3 enviará una solicitud ARP a través de la interfaz GigabitEthernet 0/0. PC3 responderá a esta solicitud con su dirección MAC, permitiendo a R3 completar la encapsulación de la trama con la dirección MAC de origen de su interfaz GigabitEthernet 0/0 y la dirección MAC de destino de PC3. La trama se reenvía entonces a través de la interfaz GigabitEthernet 0/0, completando el camino del paquete.
Resolución de Problemas de Conectividad
Las redes son entornos dinámicos, susceptibles a cambios que pueden afectar la conectividad. Estos cambios pueden incluir la falla de una interfaz, la desactivación de una conexión por parte de un proveedor de servicios, la sobresaturación de enlaces o la introducción de configuraciones incorrectas por parte de un administrador. Cuando ocurre un cambio, la conectividad puede perderse, y es responsabilidad del administrador de red identificar y solucionar el problema.
Para abordar eficazmente estos problemas, un administrador de red debe dominar un conjunto de herramientas de diagnóstico. Los comandos comunes en el IOS de Cisco que son cruciales para la resolución de problemas de enrutamiento incluyen:
ping: Utilizado para verificar la conectividad básica de capa 3 a un host de destino. Un ping extendido, como se muestra en el ejemplo, permite especificar la interfaz de origen, lo que es vital para probar rutas específicas.traceroute: Revela la ruta que toman los paquetes a través de una red, mostrando cada salto (router) por el que pasa el tráfico. Esto es invaluable para identificar dónde se interrumpe la comunicación.show ip route: Muestra la tabla de enrutamiento de un router, detallando las redes conocidas, el siguiente salto o la interfaz de salida para cada una.show ip interface brief: Proporciona un resumen conciso del estado de las interfaces de un router, indicando si están activas y si tienen una dirección IP asignada.show cdp neighbors detail: Este comando, específico de los dispositivos Cisco, lista los dispositivos conectados directamente y sus detalles, validando la conectividad de Capa 2 y, por extensión, de Capa 1.
Ejemplo de Resolución de Problemas de Conectividad
Imaginemos que un usuario en PC1 informa que no puede acceder a recursos en la LAN conectada al R3. El primer paso es confirmar la falta de conectividad. Esto se puede hacer intentando hacer ping desde la interfaz LAN del R1 a la interfaz LAN del R3. Si el ping falla, se procede a una investigación más profunda.
El siguiente paso lógico es utilizar traceroute desde PC1 (o desde R1 con la interfaz de origen adecuada) hacia un destino en la red de R3. Si el comando traceroute muestra un patrón de reenvío inusual, como en el ejemplo donde R2 reenvía el comando traceroute de vuelta a R1, esto indica un problema de enrutamiento. En este escenario particular, el resultado del traceroute sugiere que R2 no está reenviando el tráfico correctamente hacia la red 192.168.2.0/24.
La investigación de la tabla de enrutamiento de R2 (show ip route) revela la causa del comportamiento anómalo. Se observa que la red 192.168.2.0/24 está configurada incorrectamente. En lugar de apuntar a R3, la ruta estática para esta red ha sido configurada con una dirección de siguiente salto de 172.16.2.1. Dado que la topología de la red muestra que 192.168.2.0/24 está conectada a R3, esta configuración incorrecta hace que los paquetes destinados a esa red sean devueltos a R1, creando un bucle de enrutamiento o una ruta inalcanzable.
La corrección implica modificar la configuración en R2 para que la ruta estática a 192.168.2.0/24 apunte a la interfaz correcta o al siguiente salto apropiado que lleve a R3.
Tras la corrección, se verifica nuevamente la conectividad, asegurándose de que R1 ahora pueda alcanzar la interfaz LAN del R3.
Resolución de un Problema de Ruta Faltante
Encontrar una ruta que falta o que está mal configurada es un proceso que se simplifica enormemente cuando se emplean las herramientas adecuadas de manera metódica. Un problema de ruta faltante ocurre cuando un router no tiene una entrada en su tabla de enrutamiento para llegar a una red de destino específica. Esto puede suceder si una ruta estática no se ha configurado, si una ruta aprendida dinámicamente no se está recibiendo, o si la ruta configurada es incorrecta.
Ejemplo de Problema de Ruta Faltante
Consideremos un usuario que experimenta problemas de conectividad al intentar acceder a una dirección IP específica, 208.103.169.211. El usuario nota una latencia inusualmente alta y sospecha que está siendo redirigido a una ubicación geográfica incorrecta (Texas) para conectarse a un servidor que debería estar en Europa. A pesar de reiniciar el router y verificar que el problema no está en el servidor ni en otras webs, la conectividad sigue siendo deficiente.
El análisis de la ruta (traceroute) revela información crucial. El primer salto, la latencia hacia el propio router del usuario, es aceptable, aunque podría ser optimizado. Los saltos subsiguientes muestran la progresión a través de la red del proveedor de servicios (Movistar/Telefónica) y luego a la red de Cloudflare, donde la latencia se mantiene razonable. Sin embargo, el problema se manifiesta en los saltos posteriores, dentro de la red del proveedor de hosting final (gmchosting).
El salto 11, que marca la entrada en la red de gmchosting, muestra una latencia esperada. No obstante, el salto 12 presenta un aumento drástico en la latencia (166ms de media). Esto sugiere fuertemente que hay un problema en la infraestructura de red de gmchosting, ya sea una ruta mal configurada o un nodo defectuoso dentro de su red.
En este escenario, es fundamental comprender la responsabilidad de cada entidad en la red. El usuario es responsable de la conectividad hasta su propio router. El proveedor de servicios de Internet (ISP) es responsable de su propia red. Una vez que el tráfico sale de la red del ISP y entra en la red de un tercero (en este caso, el proveedor de hosting), la responsabilidad de la conectividad recae en ese tercero.
Por lo tanto, la solución para el usuario en este caso es contactar a gmchosting, presentarles los datos de diagnóstico (como la salida del traceroute y las mediciones de latencia) y solicitarles que investiguen y solucionen el problema en su infraestructura de red. El ISP original (Movistar) no puede intervenir en la red de un tercero.
Protocolo ARP - Explicado en 3 minutos
Principios Fundamentales de la Resolución de Problemas de Enrutamiento
La resolución de problemas de enrutamiento, ya sea de conectividad general o de rutas faltantes específicas, se basa en varios principios clave:
- Comprender la Topología: Tener un conocimiento claro de la arquitectura de la red, incluyendo la interconexión de routers, las redes conectadas y las rutas estáticas y dinámicas configuradas, es fundamental.
- Enfoque Metódico: Abordar los problemas de manera estructurada, comenzando por las capas inferiores (Capa 1 y 2) y avanzando hacia las capas superiores (Capa 3 y superiores), o utilizando herramientas de diagnóstico paso a paso, ayuda a aislar la causa raíz.
- Uso de Herramientas Adecuadas: Dominar y emplear herramientas como
ping,traceroute,show ip route,show ip interface briefyshow cdp neighborses esencial para recopilar información precisa sobre el estado de la red. - Análisis de la Tabla de Enrutamiento: La tabla de enrutamiento es el "mapa" que utiliza un router para tomar decisiones de reenvío. Analizarla para identificar rutas faltantes, incorrectas o redundantes es un paso crítico.
- Validación de la Configuración: Verificar que las configuraciones de enrutamiento (rutas estáticas, protocolos de enrutamiento dinámico, configuración de interfaces) sean correctas y coincidan con la topología de la red.
- Comprensión de la Responsabilidad: Reconocer los límites de control y responsabilidad de cada entidad de red (usuario, ISP, proveedor de hosting) es crucial para dirigir las acciones de resolución de problemas al actor correcto.
Al aplicar estos principios y utilizar las herramientas de diagnóstico de manera efectiva, los administradores de red pueden navegar por la complejidad de los problemas de enrutamiento y restaurar la conectividad de manera eficiente. La clave reside en un enfoque sistemático, una comprensión profunda del funcionamiento de las redes y la capacidad de interpretar la información proporcionada por las herramientas de diagnóstico.
