Los cables UTP (Unshielded Twisted Pair), o par trenzado no blindado, son un componente fundamental en la infraestructura de redes modernas, especialmente cuando se trata de la transmisión de señales a través de cuatro hilos. A pesar de su aparente simplicidad, la ingeniería detrás de su diseño es crucial para garantizar la estabilidad, velocidad y fiabilidad de las conexiones de datos. Este artículo explora en profundidad la naturaleza de los cables UTP, sus características, aplicaciones y cómo su selección adecuada impacta directamente en el rendimiento de una red.

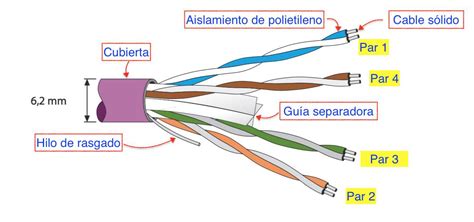

Comprendiendo la Estructura del Cable UTP
Un cable UTP, en su esencia, está compuesto por pares de hilos de cobre codificados por colores. Dentro de la cubierta exterior, típicamente de goma aislante o PVC, se encuentran cuatro pares de estos hilos. Lo que distingue al UTP y le permite funcionar eficazmente es el trenzado de cada par. Cada par está retorcido con un número específico y diferente de giros por pulgada. Este diseño no es arbitrario; está meticulosamente calculado para contrarrestar la interferencia electromagnética (EMI) proveniente de pares adyacentes dentro del mismo cable y de fuentes externas, como otros dispositivos eléctricos. Al trenzar los hilos, se reduce significativamente el acoplamiento inductivo, un fenómeno donde un campo magnético de un conductor induce una corriente no deseada en otro.
La norma ANSI/TIA-568-C.2, un referente en la industria de las telecomunicaciones, establece especificaciones rigurosas para los cables de red, incluyendo el UTP. Esta norma, por ejemplo, dicta que el diámetro exterior de un cable de categoría debe ser inferior a 0,354 pulgadas, independientemente de si el cable está blindado o sin blindaje. Esta uniformidad en las dimensiones asegura la compatibilidad y el rendimiento predecible en diversas instalaciones de red.

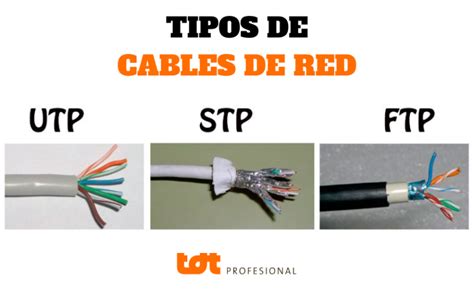

Tipos de Pares Trenzados y sus Diferencias
Si bien el UTP es el tipo más común, es importante entender su lugar dentro de una familia de cables de par trenzado, cada uno con sus propias características y aplicaciones:
Cable de Par Trenzado No Blindado (UTP): Como se describió, este cable se basa exclusivamente en el trenzado de los pares para mitigar interferencias. Su principal ventaja radica en su asequibilidad y flexibilidad, lo que lo hace ideal para una amplia gama de aplicaciones de red donde las condiciones ambientales no son excesivamente exigentes en cuanto a interferencias. Además de su precio económico, ofrece un buen efecto retardante de llama, lo que lo hace seguro para una variedad de entornos de red.
Cable de Par Trenzado Blindado (STP): Los cables STP incorporan una capa adicional de protección, que puede ser una envoltura de papel de aluminio o una cubierta trenzada de cobre. Este blindaje actúa como una barrera física que ayuda a proteger las señales del cable de las interferencias externas. Este blindaje adicional evita que las interferencias electromagnéticas se filtren dentro o fuera del cable, lo que lo hace ideal para entornos con alta interferencia eléctrica. El cable STP se utiliza para eliminar el acoplamiento inductivo y capacitivo. La torsión cancela el acoplamiento inductivo, mientras que el blindaje elimina el acoplamiento capacitivo. Esto asegura una transmisión de señal más limpia y estable, especialmente en entornos donde la interferencia es una preocupación importante. En comparación con los UTP, los cables STP pueden ser más costosos, pero ofrecen ventajas significativas. Por ejemplo, admiten velocidades de transmisión más altas a través de distancias más largas, lo que los hace ideales para aplicaciones que requieren Ethernet de alta velocidad, como conexiones entre equipos, racks y edificios.
Cable de Par Trenzado Apantallado Totalmente Blindado (SFTP): Este tipo de cable representa un nivel superior de protección. El SFTP utiliza múltiples capas de blindaje metálico para bloquear de manera exhaustiva la interferencia externa y evitar que las señales internas se vean interrumpidas. Incorpora los métodos empleados por varios otros cables para lograr la máxima protección.
Pares Trenzados de Lámina (FTP): El término FTP significa pares trenzados de lámina. Los cables de red FTP a menudo admiten LAN Ethernet. Los cables están diseñados y fabricados con un par trenzado o varios pares de núcleos trenzados con un blindaje de cinta de aluminio enrollado alrededor del conjunto. En comparación con el UTP, el cable FTP presenta una construcción más robusta. Con una capa de red tejida de cobre estañado y una cubierta exterior de PVC, reduce significativamente la interferencia electromagnética y la atenuación de la señal interna.
Categorías de Cableado UTP y su Impacto
La funcionalidad de un cable UTP no solo depende de su construcción física, sino también de su categoría. Las categorías de cableado definen la capacidad de transmisión y la velocidad que un cable puede soportar. Las categorías más comunes incluyen Cat5e, Cat6, Cat6a, Cat7 y Cat8, cada una diseñada para satisfacer demandas de rendimiento cada vez mayores.
Cat5e (Enhanced Category 5): Ampliamente utilizado, soporta velocidades de hasta 1 Gbps y anchos de banda de hasta 100 MHz. Es una opción económica y fiable para muchas redes domésticas y de oficina.
Cat6 (Category 6): Ofrece un rendimiento mejorado con velocidades de hasta 10 Gbps, aunque a distancias más cortas (generalmente hasta 55 metros), y anchos de banda de hasta 250 MHz. Su construcción a menudo incluye un separador entre los pares para minimizar la diafonía (crosstalk).
Cat6a (Augmented Category 6): Diseñado para soportar 10 Gbps de forma fiable a distancias completas de hasta 100 metros y anchos de banda de hasta 500 MHz. Suele ser más grueso y menos flexible que el Cat6 debido a su blindaje mejorado (a menudo en versiones UTP y STP).
Cat7 y Cat8: Estas categorías superiores están diseñadas para aplicaciones de muy alta velocidad y ancho de banda, como centros de datos y redes de computación de alto rendimiento (HPC). A menudo requieren blindaje (STP o SFTP) y ofrecen frecuencias de operación muy elevadas.
La elección de la categoría adecuada es una decisión clave para garantizar la estabilidad y velocidad de tu conexión a Internet. Cada categoría define la capacidad de transmisión y la velocidad soportada.
Consideraciones Clave para la Selección de Cables UTP
Al seleccionar un cable UTP, es fundamental considerar varios factores para asegurar que cumpla con los requisitos específicos de la red:
Categoría del Cable: Como se mencionó, la categoría define la velocidad y el ancho de banda. Elegir una categoría superior a la necesaria puede ser un gasto innecesario, mientras que elegir una inferior puede limitar el rendimiento de la red.
Material del Conductor: Los cables UTP de alta calidad utilizan conductores de cobre sólido. Un ejemplo específico es el "Cable de red Categoría 5E UTP, marca NHTD, 4 Pares, 8 conductores de cobre sólido, 24 AWG, seco, chaqueta exterior con clasificación UV". El cobre sólido proporciona una mejor conductividad y rendimiento a largo plazo en comparación con el cobre revestido de aluminio (CCA), que es más económico pero menos duradero y puede tener problemas de rendimiento.
Entorno de Instalación: Considera si el cable estará expuesto a interferencias electromagnéticas significativas, humedad, calor o luz solar directa. Para entornos exteriores o con alta EMI, un cable UTP con chaqueta clasificada para exteriores (UV) o incluso un cable blindado (STP/FTP) puede ser más apropiado. Por ejemplo, el "Cable UTP exterior Cat 5E 100% cobre 25m 4 Pares" está específicamente diseñado para resistir las inclemencias del tiempo.
Longitud del Cable: La distancia influye en la calidad de la señal. La longitud máxima estándar para un cable UTP Cat5e o Cat6 es de 100 metros. Superar esta distancia puede generar pérdida de señal y menor velocidad.
Aplicaciones Específicas: El tipo de red y las aplicaciones que soportará (por ejemplo, redes de área local (LAN), conexiones de alta velocidad, centros de datos) dictarán la categoría y el tipo de cable UTP necesario. El cableado horizontal en LAN es una aplicación estándar para cables UTP.
Certificaciones y Estándares: Asegúrate de que el cable cumpla con los estándares relevantes de la industria, como TIA/EIA-568B.2, ISO/IEC 11801 y CAN/CSA-C22.2 No. 214. Certificaciones como la de ETL garantizan que el producto ha sido probado y cumple con los requisitos de seguridad y rendimiento.
Características Técnicas Detalladas de un Cable UTP de Calidad
Profundizando en las especificaciones técnicas, un cable de datos de alto rendimiento como el descrito anteriormente (NHTD Cat 5E UTP) presenta características notables:
- Ancho de banda de 350 MHz para aplicaciones de datos: Indica la capacidad del cable para manejar frecuencias de señal, lo cual es crucial para velocidades de transmisión elevadas.
- Conductores de Cobre Sólidos 24 AWG: El calibre 24 AWG es un estándar común para cables de red, ofreciendo un buen equilibrio entre conductividad y flexibilidad. El uso de cobre sólido asegura una conexión robusta.
- Pares con rayas de colores fácilmente identificables: Facilita la terminación y la identificación de los pares durante la instalación y el mantenimiento.
- Aislamiento: Típicamente de polietileno (PE), con un grosor promedio de 0.208 mm y un mínimo de 0.186 mm. El diámetro de aislamiento del par trenzado es de aproximadamente 0.91 mm, y el diámetro del par trenzado en sí es de alrededor de 1.92 mm.
- Chaqueta: Fabricada de LLDPE (polietileno lineal de baja densidad) con clasificación UV para uso en exteriores, un grosor promedio de 0.60 mm y un mínimo de 0.54 mm. El diámetro exterior total del cable es de aproximadamente 5.40 mm.
- Relleno: Algunos cables de alta calidad pueden incluir un relleno (como gel) para proporcionar protección adicional contra la humedad, especialmente en cables diseñados para exteriores.
- Temperatura y Voltaje Nominal: Clasificado para operar a temperaturas de hasta 75°C y un voltaje nominal de 30v.
- Cumplimiento de Estándares: Excede TIA / EIA-568B.2, ISO / IEC 11801 y CAN / CSA -C22.2 No. 214.
Que son las Categorias de los Cables de Red Ethernet? - Review Cable Ethernet CAT8 Ugreen
Instalación y Mantenimiento: Pilares del Rendimiento
La correcta instalación y mantenimiento de un cable UTP es fundamental para asegurar un rendimiento estable y prolongar su vida útil. Esto incluye:
- Evitar Dobleces Pronunciados: Doblar el cable con un radio excesivamente pequeño puede dañar los conductores internos y el trenzado, afectando la integridad de la señal.
- Protección contra Daños Físicos: Los cables UTP dañados suelen presentar pérdida de velocidad, desconexiones frecuentes o imposibilidad de establecer conexión. También pueden observarse cortes, dobleces pronunciados o conectores RJ45 deteriorados.
- Terminación Adecuada: El uso de conectores RJ45 de calidad y una terminación profesional aseguran una conexión fiable en ambos extremos del cable.
- Gestión del Cableado: Mantener los cables organizados y protegidos de fuentes de interferencia y estrés mecánico contribuye a su longevidad y rendimiento.
El Futuro y la Importancia Continua del Cable UTP
A pesar del avance de tecnologías inalámbricas y de fibra óptica, el cable UTP sigue siendo la columna vertebral de muchas redes locales. Su combinación de coste-efectividad, facilidad de instalación y rendimiento adecuado para la mayoría de las aplicaciones garantiza su relevancia. Invertir en cables UTP de calidad es fundamental para garantizar una conexión a Internet estable, segura y duradera. Cuando se trata de garantizar una conexión a Internet estable y segura, elegir cables UTP de proveedores confiables significa apostar por calidad, respaldo y confianza. Comprender qué es un cable UTP y cómo elegir el adecuado es esencial para garantizar una conexión a Internet estable, rápida y segura.
