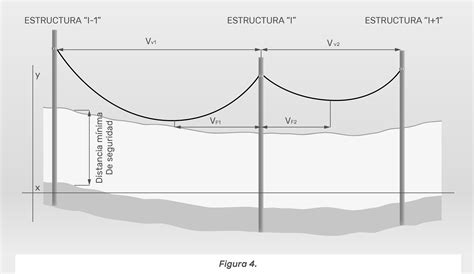

La instalación de sistemas modernos de comunicación y automatización a menudo presenta el desafío de extender las conexiones a distancias significativas. En el ámbito de la tecnología RFID y las señales de control industrial, la longitud máxima del cable coaxial utilizado en un tendido, especialmente cuando se emplean postes, se convierte en un factor crítico que impacta directamente en la integridad y el rendimiento de la señal. La potencia de emisión del dispositivo, las características del cable coaxial y la ganancia de la antena son interdependientes y determinan la viabilidad de largas distancias de cableado.

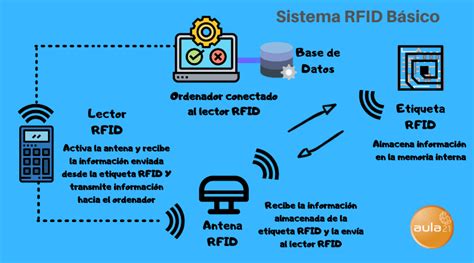

Potencia de Emisión y su Impacto en la Longitud del Cable
Los lectores UHF, como los modelos ISC.LRU1002-EU, ISC.LRU3000-EU e ISC.LRU3500-EU, varían en su potencia de emisión. El lector ISC.LRU3500, con una potencia de hasta 4 W, ofrece una ventaja considerable al permitir que las antenas se ubiquen a varios metros de distancia del lector. Esta mayor potencia de emisión puede "compensar" la pérdida de señal inherente a la longitud del cable coaxial. En contraste, los lectores ISC.LRU1002 o ISC.LRU3000, con una potencia de emisión de 2 W, imponen restricciones más estrictas en la longitud del cable para mantener un rendimiento óptimo.
Características del Cable Coaxial: Pérdidas y Atenuación
El tipo de cable coaxial empleado es un parámetro fundamental en la determinación de la longitud máxima permitida. Cada cable coaxial tiene un nivel de pérdida o atenuación por cada 100 metros de tendido. Un cable comúnmente utilizado en la transmisión de señales UHF en RFID es el Belden H155. Este cable, aunque adecuado para muchas aplicaciones, presenta una cierta atenuación. Para contrarrestar esto, existen cables de baja pérdida, como el Aircom Plus, que exhibe una atenuación significativamente menor (12 dB/100 m en comparación con la atenuación del Belden H155, que no se especifica explícitamente pero se infiere que es mayor).
Ganancia de la Antena y su Rol en el Presupuesto de Potencia
La ganancia de la antena, medida en decibelios (dB), también juega un papel crucial. Una antena con mayor ganancia, como la Feig ISC.ANT.U270/270 con 9 dB de ganancia, puede concentrar la energía de la señal de manera más efectiva, lo que indirectamente puede influir en la longitud del cable permitida al mejorar la relación señal-ruido en el punto de recepción.
Cálculos Específicos: Longitud Máxima con Belden H155
Considerando un escenario específico con la antena ISC.ANT.U270/270 (9 dB de ganancia) y el cable Belden H155, se pueden establecer límites de longitud para mantener una potencia de salida de 2 W en la antena:
- Lectores ISC.LRU1002 o ISC.LRU3000 (2 W de emisión): La longitud máxima permitida del cable coaxial tipo Belden es de 13 metros.
- Lector ISC.LRU3500 (4 W de emisión): La longitud máxima permitida del cable coaxial tipo Belden es de 18 metros.
Es importante destacar que estos cálculos asumen entornos "poco ruidosos" y la ausencia de otros elementos distorsionadores que puedan provocar pérdidas de potencia adicionales.
Consideraciones Generales para Instalaciones RFID
Independientemente de los cálculos específicos, existen recomendaciones generales que mejoran la fiabilidad de las instalaciones RFID:
- Longitud del cable: Siempre se recomienda utilizar los cables lo más cortos posible. Aparte de la atenuación inherente, los cables largos tienden a "canalizar" ruido del entorno.
- Potencia de emisión: Cuanto menor sea la potencia de emisión RF, generalmente mejor. Contrario a la intuición, una mayor potencia no siempre garantiza mejores lecturas y puede, de hecho, introducir problemas de interferencia.
- Proximidad a otros cables: Se debe evitar que los cables coaxiales de antena estén cerca de otros cables de comunicaciones, especialmente si no son de alta categoría. Esto previene la inducción de ruido electromagnético en el cable coaxial.
Requisitos de Cableado y Conectores (Viasat)
Para ciertas aplicaciones, como las relacionadas con Viasat, existen requisitos específicos para el cableado y los conectores:
- Material del cable: El acero revestido de cobre (CCS) es inaceptable.
- Conectores: Los cables deben terminarse con conectores de compresión lineal tipo F RG-6, clasificados para 3.0 GHz o superior, y deben estar completamente sellados contra la intemperie.
Proceso de Terminación del Cable Coaxial
La preparación adecuada del extremo del cable coaxial es crucial para una conexión fiable:
- Corte: Corte el extremo del cable de forma cuadrada con cortadores de cable.
- Pelado: Utilice una herramienta de tira de 2 cuchillas, asegurando que las cuchillas atraviesen la cubierta exterior. Gire la herramienta en un movimiento hacia adelante alrededor del cable de 3 a 5 veces. No gire hacia atrás.
- Preparación del núcleo: El cable preparado mostrará dos cortes. El corte más cercano al extremo debe haber cortado hasta el núcleo central. Exponga el núcleo central desde el primer corte y retire el plástico exterior del segundo corte.
- Trenza y lámina: Separe cuidadosamente la trenza del papel de aluminio y colóquela uniformemente sobre la chaqueta.
- Inserción del conector: Deslice el cable en un conector (3.0 MHz o superior) hasta que el dieléctrico esté al ras con el piso del conector. Evite aplicar presión excesiva.
- Torque: Utilice una llave dinamométrica de 30 in/lb. Coloque la llave en el conector y gire hasta que sienta y escuche un "clic", indicando que se ha aplicado el torque correcto.
La técnica de conectar el Cable COAXIAL y el FERRULER de Antena de TV sin Ponchadora
Tendido de Cableado Coaxial: Pasos y Consideraciones
El tendido físico del cable coaxial requiere atención a los detalles para asegurar la integridad de la señal y la durabilidad de la instalación.
Conexión entre Puntos
El recorrido del cable comienza típicamente en puertos específicos (como los puertos IFL - Enlace de Frecuencia Intermedia) y termina en otros puertos designados (como los puertos IFL en un módem).
Creación de Bucles de Servicio
Después de conectar el cable coaxial a un punto de conexión (por ejemplo, al TRIA), se recomienda crear un bucle de servicio en la parte posterior para permitir flexibilidad y facilitar futuras intervenciones o mantenimiento.
Fijación y Guiado del Cable
- Tendidos horizontales: Fije los cables a la superficie de la pared con clips de tornillo cada 18 a 24 pulgadas.
- Rectitud: Mantenga el cable tendido lo más recto posible, respetando siempre los radios de curvatura mínimos especificados por el fabricante.
- Seguimiento de elementos: Siga elementos verticales y horizontales (como el revestimiento) siempre que sea posible para un tendido estético y seguro.
Penetración de Paredes
Para realizar una penetración de pared, taladre desde el interior del edificio hacia el exterior. Al regresar al exterior, pase un buje de alimentación por el borde delantero del cable coaxial y empújelo hacia la pared exterior para proteger el cable y sellar la abertura.
Conexión al Dispositivo Final
Agregue un conector de compresión al extremo del cable coaxial y apriete manualmente el cable a los puertos del dispositivo final (por ejemplo, puertos IFL del módem). Asegure la placa de pared según las instrucciones del fabricante. Si el cable tiene la longitud correcta, debe formar un arco dentro de la pared, evitando tensiones innecesarias.
Transmisión de Señales de 4-20 mA y su Limitación de Distancia
Aunque el tema principal es el cable coaxial en RFID, la información proporcionada también aborda la transmisión de señales de 4-20 mA, que comparte principios de limitación de distancia debido a la atenuación y la caída de voltaje.
Factores Teóricos en Señales de 4-20 mA
- Caída de Voltaje: El factor principal que determina la distancia teórica es mantener niveles de voltaje adecuados para alimentar el transmisor o instrumento. La preocupación principal no debe ser la caída de voltaje en el cable en sí, sino el voltaje total disponible en el circuito.
- Resistencia del Cable: Los cables para transmisión de 4-20 mA tienen una impedancia aproximada entre 30 y 15 ohmios por kilómetro. Un cálculo sencillo (0.02A * 30 ohm) muestra que la caída de voltaje por kilómetro es mínima.
- Resistencia de Entrada/Salida: Un factor más crítico es la resistencia de la tarjeta de entrada analógica (AI) o salida analógica (AO) del dispositivo receptor (PLC, DCS), que puede variar entre 250 y 500 ohmios.
- Voltaje Mínimo de Operación: Cada instrumento tiene un voltaje mínimo de alimentación eléctrica (generalmente entre 11-12 VDC). Es crucial asegurar que este voltaje mínimo se mantenga en el punto más lejano del circuito. Se recomienda un margen adicional (por ejemplo, 14 VDC si el mínimo es 12 VDC).
- Disponibilidad y Tolerancia a Intermitencias: La criticidad del sistema (disponibilidad 24/7 vs. monitoreo tolerante a intermitencias) puede influir en la decisión de arriesgarse con distancias mayores.
Recomendaciones Prácticas para Señales de 4-20 mA
- Distancia General: Una recomendación común es no sobrepasar los 500 metros para la transmisión de 4-20 mA.
- Calibre del Cable: Un calibre de cable más grueso (menor número AWG, como 14 o 12 AWG) reduce la resistencia y la caída de voltaje, permitiendo mayores distancias en comparación con calibres más delgados (20 o 18 AWG). Sin embargo, el costo y la instalación se incrementan.
- Ruta del Cableado: La ruta física del cable es crucial. Un tendido complejo con curvas, ascensos, descensos y pasajes subterráneos aumenta las pérdidas y la susceptibilidad a interferencias.
- Condiciones Ambientales: Factores como temperaturas extremas, alta o baja humedad, lluvia, e incluso la presencia de animales pueden degradar el cable y afectar la transmisión, especialmente en tendidos largos.
- Análisis Económico: Para distancias muy largas, la instalación de un cable coaxial de 4-20 mA puede ser menos rentable que alternativas como la fibra óptica, que permite transmitir señales a través de Ethernet.
Materiales Conductores y su Impacto en la Transmisión
La elección del material conductor en los cables (especialmente en pares trenzados) afecta la distancia de transmisión:
- Aluminio con revestimiento de hierro: Distancia más corta (60-90 m).
- Cobre con revestimiento de aluminio: Aproximadamente 100 m.
- Plata con revestimiento de cobre: Ligeramente mayor distancia, pero baja resistencia a la oxidación.
- Cobre (recuperación secundaria): Distancia de 80 m, alta resistencia e inestabilidad debido a impurezas.
- Cobre libre de oxígeno (OFC): Alta pureza, baja resistencia, conductividad fuerte, distancia de transmisión de 100-150 m, señal estable. Es el material preferido para cables de alta calidad.
Límites de Transmisión en Redes Ethernet (Par Trenzado)
La norma de 100 metros para la transmisión en redes Ethernet con par trenzado surge de la atenuación de la señal debida a la resistencia y capacitancia del cable. Al superar esta distancia, la señal se degrada hasta el punto de que los paquetes de datos no pueden ser detectados o son descartados. Sin embargo, a velocidades de transmisión inferiores a 10 Mbps, este límite puede extenderse a 150-200 metros, dependiendo de la calidad y el tipo de cable. La mejora en la categoría del cable (por ejemplo, de Cat 5 a Cat 6) reduce la interferencia interna y mejora la pérdida de retorno, lo que puede optimizar el rendimiento y la distancia de transmisión.
Consideraciones de Inversión y Mejores Prácticas en Instalaciones
Una planificación adecuada es fundamental para evitar problemas de rendimiento y costosas modificaciones posteriores. Esto incluye la preparación del área de instalación (cajas de bajo voltaje, puesta a tierra), la preparación precisa de los extremos del cable, y la realización de pruebas exhaustivas. En sistemas de distribución, la gestión cuidadosa de la señal es esencial para mantener una intensidad adecuada en todos los puntos finales. La inversión en herramientas de calidad asegura resultados superiores y durabilidad. Las normativas, como el NEC (National Electrical Code), exigen que los blindajes de los cables coaxiales se conecten a tierra cerca del punto de entrada al edificio.
Distancias Prácticas Máximas para Cables Coaxiales (RG-6 y RG-11)
Las distancias prácticas máximas de los cables coaxiales varían según el tipo y la aplicación:
- Cable RG-6: Soporta tramos de hasta 300 metros para la mayoría de aplicaciones de banda ancha y vídeo.
- Cable RG-11: Extiende esta distancia a más de 600 metros con una degradación mínima de la señal.
La amplificación de la señal se vuelve necesaria cuando la pérdida total (debida a la longitud del cable y divisores) reduce la señal por debajo de los umbrales aceptables (normalmente un mínimo de -7 dBmV). Una instalación de cable coaxial adecuada es fundamental para la conectividad confiable en comunicaciones empresariales, acceso a internet y sistemas de seguridad.
